Инженер поможет - что такое твердость в машиностроении

Technical English: особенности и сложности

Технический английский применяется в научно-технической сфере при переводе самых разных текстов: документов, инструкций, статей, книг и прочей литературы. Стоит сказать, что человек, владеющий таким языком, может смело указывать его в резюме отдельным пунктом — все из-за его сложности и непохожести на обычный английский, к которому все привыкли.

Если взять статью научной тематики, написанную на родном русском, то и в таком виде для многих людей она покажется совершенно непонятной, а вычленить из нее получится лишь некоторые слова. Что уж говорить о подобном тексте, но уже на английском: ситуация усугубляется в разы, а перевод со знанием лишь классического варианта языка покажется невыполнимой задачей. Работать с техническими можно лишь тогда, когда освоена сама сфера деятельности, а также понятны особенности использования технического языка.

Человек, владеющий таким языком, перед этим достиг совершенства в классическом варианте английского. Но для работы с техническими текстами он обязан разбираться в предмете, о котором говорится в тексте для перевода. Тут речь не столько в знании всех сложнейших терминов, сколько умение работать с английскими словами, которые, стандартно, могут иметь по нескольку значений — они не обязательно будут противоположными, но и похожими назвать их язык не повернется. Главное в переводе таких текстов — работать со смыслом, переводя каждое слово с опорой на него. Без точности здесь точно не обойтись: одно неправильно понятое слово может исковеркать значение всего абзаца. Помните, что сложные технические тексты нуждаются как в понимании всего контекста, так и в знании огромной научной базы.

Стилистика технического английского

Стилистические особенности английских технических текстов очень сильно отличаются от того, как принято писать их в русскоязычных вариантах. Поэтому осваивать мастерство работы с Technical English по русским научным трудам — затея не из лучших. В иностранном языке мы нередко встретим личные конструкции наподобие “you must” и “you need”, перевод которых в русском варианте будет смотреть неподобающе.

Переводчик с технического и на технический обязан работать дословно и буквально, а подстраиваясь под привычные данному языку выражения и конструкции. В случае с личными оборотами, о которых говорилось выше, можно использовать русские безличные: “необходимо”, “следует”. Если мы переводим русский технический текст на английский, то следует помнить об активном залоге, который так часто используется в русскоязычной научной литературе. В английских текстах технической направленности мы не можем применять подобные конструкции, а значит во фразах вроде “кислород выделяется таким-то путем” мы перестраиваем конструкцию в “the oxygen could be evolved”.

В английском техническом языке попадаются конструкции, которые максимально сложно воспринимаются русскоговорящими людьми. Их нельзя назвать конкретно сложноподчиненными или сложносочиненными, нельзя понять, что в них причина, а что — следствие, а также каким образом одна часть предложения соотносится с другой. Важный навык для работы с такими текстами — умение перефразировать сложный большой кусок так, чтобы смысл и точность не терялись. Ну и, конечно же, без знания самого предмета тоже ничего не получится.

Но громоздкие сложные конструкции предложений технического английского не единственная и сложность. В текстах вы встретите огромное количество сокращений, аббревиатур, отсылок к другим научным материалам, о которых придется узнавать дополнительно. Все перечисленные сложности будут нужна в отдельном переводе и расшифровке: их переводят дословно, подбирая затем подходящий русский аналог.

Измерение твердости («hardness testing»)

Измерение твердости металлов – твердометрия («hardness testing») или дюрометрический анализ является основным неразрушающим методом оценки прочностных характеристик при экспертизе металлов. Если давать каноническое определение, то твердость – это способность материала сопротивляться пластической деформации. Твердометрия крайне широко используется в металловедческой экспертизе, благодаря скорости и простоте проведения исследования. Зачастую не нужна даже пробоподготовка, а твердость измеряют на готовом изделии.

Теперь о том, как же проводится измерение твердости. Определенной формы индентор (о формах которого поговорим ниже) вдавливается в исследуемы материал с заданной нагрузкой в течении регламентированного периода времени (5-15 с.). После снятия нагрузки в материале остается след от индентора – вмятина, площадь которой определяют. Отношение вдавливающей нагрузки к площади полученного отпечатка и является значением твердости, измеряется в кгс/мм2.

Методов твердости существует множество, все они отличаются только типом индентора, а принцип везде один и тот же. В экспертизе металлов основными видами измерения твердости являются:

измерение твердости по Бриннелю (HB).

измерение твердости по Виккерсу (HV);

измерение твердости по Роквеллу (HR);

Если говорить

Теперь давайте о каждом методе измерения твердости поподробнее.

Метод твердости по Бриннелю разработал и впервые применил на практике инженер из Швеции Юхан Бриннель. Данный способ измерения твердости заключается во вдавливании в исследуемый металл стального шарика диаметром от 1 до 10 мм. Недостатком данного метода является большой диаметр отпечатка и невозможность его использовать на высокотвердых материалах. Твердость по Бриннелю используют в основном для аттестации цветных сплавов и чугунов.

В 1914 г. свой способ измерения твердости предложили однофамильцы Роквелл Хью и Станли из США. Индентором в данном методе является стальной шарик диаметром одна шестнадцатая дюйма или алмазный конус с углом при вершине 120°. По Роквеллу можно определяют твердость образцов из закаленных сталей, что не позволяет сделать по методу Бриннелю.

В методе определения твердости по Виккерсу в качестве индентора используется квадратная алмазная пирамидка с углом у вершины 136°.

Данный способ широко используется при экспертизе закаленных сталей, высокопрочных покрытий, сварных швов. Существуют приборы микротвердости по Виккерсу, которые работают в паре с оптическим микроскопом и позволяют определять твердость отдельных структурных составляющих стали, например твердость пластинки видманшеттового феррита. для своих исследований использует микротвердомер, представленный на фото.

Твердость очень хорошо коррелирует с прочностными характеристиками, в частности с пределом прочности. Используя экспериментально определенные характеристики, можно измерив неразрушающим методом твердость, рассчитать предел прочность стали. Средний коэффициент для средней марки стали будет равен примерно 0,3, не зависимо от способа определения твердости. Так например, если твердость исследованного образца составляет 220 кгс/мм2, то примерный предел прочности будет около 660 МПа.

Кратко расскажу об экзотических, то есть редко применяемых в металловедческой экспертизе методах измерениях твердости.

Метод Мооса или метод царапания – твердость определяют по глубине царапины оставленной индентором.

Методы Шора: отскока – твердость определяют по высоте отскока стального шарика от исследуемого материала и метод вдавливания – вдавливаются разнообразные инденторы, по отпечатку определяют твердость. Используют в основном для резин и пластмасс.

<<<�предыдущая статья следующая статья>>>

1- Гражданское строительство

Гражданское строительство — одна из самых обширных отраслей. Это охватывает область, которая простирается от конструкций, строительства и управления работами до транспорта, гидравлики, геотехники, окружающей среды и топографии.

Специалист в этой области отвечает за проведение технико-экономических, проектных и управленческих исследований, а также за инспекцию, строительство, эксплуатацию и обслуживание конструкций.

Среди задач инженера-строителя — отвечать за строительные работы, такие как устойчивые конструкции, здания, дома, мосты, канализационные трубы и другие. А также гидравлические, дорожные и железнодорожные работы.

Он также посвящен градостроительным работам и другим вопросам, связанным с речным, морским и воздушным судоходством. С другой стороны, гражданское строительство — это также отрасль, которая занимается гидрологическими, сейсмическими и другими исследованиями, связанными, среди прочего, с механикой грунтов и горных пород.

Применение HRC и HRB

Общая информация

Для оценки твердости различных материалов используются различные методы, среди которых HRC и HRB являются наиболее распространенными. Оба метода измерения твердости основаны на использовании шарика или индентора, который наносится на поверхность материала с определенной силой, после чего происходит измерение впадинки.

Стоит отметить, что каждый метод имеет свои преимущества и недостатки, которые необходимо учитывать при выборе метода для конкретной задачи.

HRC

HRC широко используется в металлургии и машиностроении. Этот метод измерения твердости наиболее точный и показателен для материалов, которые сильно изменяют свою твердость при повышенных температурах.

Например, благодаря своей надежности и точности, метод HRC используется при измерении твердости стальных изделий, а также в процессах контроля качества.

HRB

HRB обычно применяется для определения твердости материалов, которые обрабатываются на малых скоростях. Этот метод измерения твердости наиболее полезен, когда необходимо оценить твердость материалов с высоким содержанием стекла или керамики.

Например, метод HRB может использоваться при измерении твердости стальной проволоки, а также в процессах контроля качества для оценки риска трещин или повреждений на поверхности материалов.

Сущность методов определения твёрдости металлов

Испытания могут проводиться как на эталонных образцах (изготовленных из того же металла, и подвергнутых такому же режиму термической обработки), так и непосредственно на готовых деталях. В последнем случае необходимо принять меры к тому, чтобы испытуемое изделие не имело затем внешних повреждений.

Выбор метода испытания твёрдости зависит от:

Исходных механических показателей прочности, упругости и пластичности изделия.
Габаритных размеров детали (или места соединения смежных элементов конструкции, если устанавливается твёрдость в зоне, например, сварного шва).
Конечного результата: установить твёрдость самого изделия, либо твёрдость только его поверхности (выполняется для деталей, прошедших термическую обработку или иной вид поверхностного упрочнения).
Требований к условиям, времени и месту проведения испытания. Например, в полевых условиях более подходят не стационарные, а портативные твердомеры.
Стабильности результатов измерений и их воспроизводимости при повторных испытаниях.

Твёрдость может быть измерена тремя группами методов – механическими (статическими и динамическими), а также ультразвуковыми. Кроме того, различают твёрдость при комнатных и повышенных температурах (так называемую «горячую твёрдость»). Независимо от этого, физическая сущность всех методов одна – в образец внедряется деформирующий элемент, перемещение которого считывается по специальной шкале.

Твёрдость рассматривается как сопротивление металла необратимым пластическим деформациям, а потому отличается от других измерений наличием специальных унифицированных приборов – твердомеров для металлов.

Твердость по Бринеллю – суть метода

Для определения твердости используют прибор, составленный из измерительного блока и пресса. Наконечник пресса – стальной шарик. Его именуют индентором. Диаметр шарика соответствует ГОСТу 9012 – 59 (ИСО 6506-81, ИСО 410-82), установленному в 1990-лм году. Разрешены 3 показателя: 2,5, 5 и 10 миллиметров.

Нужный индентор выбирают так, чтобы отпечаток от него лежал в пределах 0,2-0,7 диаметра шарика. Измерение твердости по Бринеллю производится либо стальным шариком, либо шариком из карбида вольфрама. Последний, позволяет узнать твердость материалов, превышающих показатель обычной стали.

Карбидный индентор, как правило, нужен для инструментальных сплавов. Шарик из обычной стали используют, измеряя твердость древесины, меди, алюминия, дюраля, нержавейки, стекла. То есть, твердомер применяют не только к металлам.

Метод измерения твердости по Бринеллю состоит из 2-х нагрузок. Сначала, пресс опускают для пробной. Небольшим надавливанием устанавливают начальное положение индентора. После, сообщают уже солидный вес, держат определенное время, потом, измеряют диаметр следа. Звучит «стройно», но есть сложность.

По краям отпечатка образуются навалы и наплывы материала. Из-за них диаметр, глубина могут быть неточными. Твердость по методу Бринелля измеряют до упругого восстановления, то есть до возвращения материала в первоначальную форму. Это возвращение может быть неполным. Тогда, фиксируется его степень.

В схожем методе Роквелла упругого восстановления не дожидаются, да и в качестве индентора используют не только металлические шары, но и алмазные конусы. Это стоит учитывать, замеряя твердость по Бринеллю и Роквеллу. Для чистоты эксперимента можно добавить еще один метод, главное, соблюсти нюансы исследований и уметь соотнести их результаты. Об этом и поговорим.

Обзор методов измерения твердости металлов и сплавов

Исторически с развитием технологий обработки металлов появлялись и совершенствовались способы контроля качества металлических изделий. Известно множество способов определения твердости металлов и сплавов:

Вдавливание индентора под действием статической нагрузки (нагрузка прикладывается плавно) — по методу Бринелля, Роквелла, Супер-Роквелла, Виккерса, М.С.Дрозда, Герца, Лудвика, монотрон Шора;
Динамическое вдавливание индентора (нагрузка прикладывается ударом) — по методу Мартеля, Польди, вертикальный копер Николаева, пружинный прибор Шоппера и Баумана, маятниковый копер Вальцеля, маятник Герберта, маятниковый склерометр Кузнецова;
Измерение микротвердости статическим вдавливанием — по методу Липса, Егорова, Хрущева, Скворцова, Алехина, Терновского, Шоршорова, Берковича, Кнупа, Петерса, Эмерсона, микротвердомер Цейсса-Ганеманна;
Метод упругого отскока бойка — склероскоп Шора;
Измерение твердости царапанием — по Моосу, напильник Барба, прибор Мартенса, Хенкинса, микрохарактеризатор Бирбаума, склерометр О’Нейля, Григорович, Беркович).

Многие приемы сейчас используются редко или вовсе ушли в прошлое. На данный момент основные и самые распространенные методы контроля твердости металлов условно делят на две группы: прямые и косвенные.

Прямые методы измерения твердости основаны на способности материала сопротивляться внедрению другого, более твердого тела — индентора. Инденторы изготавливаются в форме конуса или пирамиды из алмаза, в форме шарика — из закаленной стали или карбида вольфрама.

Прямые методы реализуют cтационарные твердомеры по шкалам Бринелля (HB), Роквелла (HRA, HRB, HRC), Супер-Роквелла (HRN и HRT), Виккерса (HV).

Сущность испытаний заключается в том, что после внедрения индентора, при приложении заданной статической нагрузки, происходит пластическая деформация исследуемого материала. На поверхности образца остается отпечаток. Вычисление значения твердости строится на зависимости приложенного усилия и определенных геометрических параметров отпечатка. Для каждого прямого метода предусмотрена своя зависимость (см. таблицу ниже). Например, при замерах по Роквеллу фиксируется глубина отпечатка: чем она меньше, тем выше твердость объекта.

Плюсы: стационарные твердомеры применяются для контроля любых металлов и сплавов; выдают результат с минимальной погрешностью; не требуют дополнительной калибровки.

Минусы: работают на одном месте, как правило в специально оборудованной лаборатории; необходимо заранее готовить образцы, либо изделие должно иметь конкретные габариты; необходима квалификация оператора; невысокая скорость выполнения исследований.

Косвенные методы измерения твердости подразделяются на ультразвуковой и динамический — они не напрямую измеряют твердость, а только оценивают значение твердости металла в зависимости от других физических свойств.

Косвенные методы реализуют портативные твердомеры — ультразвуковые и динамические . Результаты можно получить по основным шкалам: Бринелля (HB), Роквелла С (HRC), Виккерса (HV).

Ультразвуковой метод (ультразвуковой контактный импеданс) основан на фиксации степени затухания резонансной частоты колебаний металлического стержня с алмазным наконечником (индентором) при внедрении его в поверхность металлического изделия.

При глубоком внедрении индентора в мягкий металл будет большая площадь контакта алмаза с материалом, значит будет выше степень затухания частоты колебаний.

Применим к изделиям практически любых габаритов по массе и размерам; оставляет незаметный отпечаток; подходит для измерения твердости поверхностно упрочненных слоев; удобен для образцов со сложной конфигурацией (шестерни, подшипники, метизы). Применение на изделиях с крупнозернистой структурой ограничено (чугуны, бронза).

Динамический метод (Либа) основан на определении отношения скорости бойка при отскоке от поверхности измеряемого образца к скорости бойка при соударении с поверхностью образца. В качестве бойка используется твердосплавный шарик (карбид вольфрама WC-Co) диаметрами 1,39 / 1,5 / 2,5 мм.

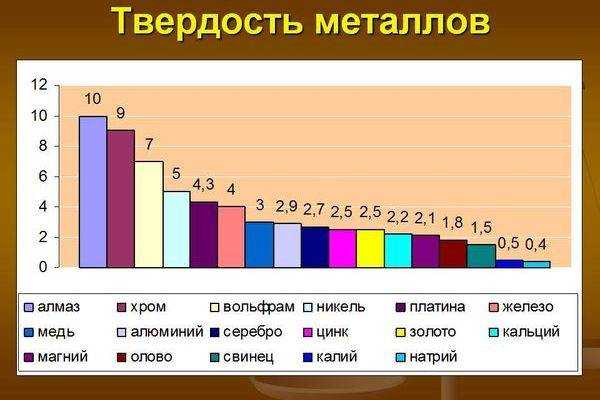

Шкала твёрдости Мооса для металлов

Царапать можно не только минералы, но и металлы. Определение их твёрдости необходимо в машиностроении, на промышленных предприятиях.

Что это такое

Принцип для металлов аналогичен шкале минералов. Первое место в ней занимает олово с показателем 1,5, а на последнем – карбид вольфрама с твёрдостью 9. Сталь по шкале Мооса располагается в середине (4–4,5), с ней часто делают сплавы для повышения прочности мягких металлов.

Почему нужно знать твёрдость металлов

От показателя зависит:

износостойкость изготовленных из металла деталей;
метод их обработки;
способность влиять на другие материалы.

Металлические сплавы

Для ювелирных изделий чаще всего используются сплавы драгоценных металлов. Смешивание мягкого и дешёвого металла с более твёрдым способно повысить прочность сплава, не увеличивая его стоимость.

Числа твердости HRC для некоторых деталей и инструментов

Детали и инструменты	Число твердости HRC
Головки откидных болтов, гайки шестигранные, рукоятки зажимные	33…38
Головки шарнирных винтов, концы и головки установочных винтов, оси шарниров, планки прижимные и съемные, головки винтов с внутренними шестигранными отверстиями, палец поводкового патрона	35…40
Шлицы круглых гаек	36…42
Зубчатые колеса, шпонки, прихваты, сухари к станочным пазам	40…45
Пружинные и стопорные кольца, клинья натяжные	45…50
Винты самонарезающие, центры токарные, эксцентрики, опоры грибковые и опорные платики, пальцы установочные, цанги	50…60
Гайки установочные, контргайки, сухари к станочным пазам, эксцентрики круговые, кулачки эксцентриковые, фиксаторы делительных устройств, губки сменные к тискам и патронам, зубчатые колеса	56…60
Рабочие поверхности калибров — пробок и скоб	56…64
Копиры, ролики копирные	58…63
Втулки кондукторные, втулки вращающиеся для расточных борштанг	60…64

Сравнение шкал измерения твёрдости

Твёрдость – свойство материала сопротивляться внедрению в него другого, более твёрдого тела – индентора.

Для измерения твёрдости существует несколько шкал (методов измерения), наиболее распространёнными среди которых являются :

метод Бринелля (HB) – твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Твёрдость вычисляется как отношение усилия, приложенного к шарику, к площади отпечатка. Размерность единиц твёрдости по Бринеллю – МПа. Метод не применяется для тонких материалов и материалов с большой твёрдостью;
метод Роквелла (HRA, HRB, HRC) – твёрдость определяется по относительной глубине вдавливания металлического шарика или алмазного конуса в поверхность тестируемого материала. Твёрдость вычисляется по формуле : HR = HRmax – (H – h) / 0,002, где HRmax – максимальная твёрдость по Роквеллу (по шкалам A и C составляет 100 единиц, а по шкале B – 130 единиц), (H – h) – разность глубин погружения индентора (в миллиметрах) после снятия основной нагрузки и до её приложения (при предварительном нагружении). Твёрдость, определённая по этому методу, является безразмерной величиной. Метода Роквелла проще в реализации, но обладает меньшей точностью по сравнению с методами Бринелля и Виккерса. Не допускается проверка образцов с толщиной менее десятикратной глубины проникновения наконечника;
метод Виккерса (HV) – твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Твёрдость вычисляется как отношение нагрузки, приложенной к пирамидке, к площади отпечатка. Размерность единиц твёрдости по Виккерсу – МПа. Позволяет определять твёрдость азотированных и цементированных поверхностей, а также тонких листовых материалов :, но обладает пониженной точностью в нижнем диапазоне (для мягких материалов).

Результаты измерения твёрдости по методам Роквелла и Виккерса могут быть переведены с помощью таблиц в единицы твёрдости по методу Бринелля (таблица 1)

Зная твёрдость по Бринеллю, можно рассчитать предел прочности и текучести материала, что важно для прикладных инженерных задач :

для стали:σв = 3,33 × HB;σт = 1,67 × HB;
для алюминиевых сплавов:σв = 3,62 × HB;
для медных сплавов:σв = 2,60 × HB;

где σв – предел прочности, МПа; σт – предел текучести, МПа.

Таблица 1 – Перевод результатов измерения твёрдости

Шкала Бринелля, HBШкала Роквелла, HRB (HRC)Шкала Виккерса, HV10052,410010557,510511060,911011564,111512067,012012569,812513072,413013574,713514076,614014578,314515079,915015581,415516082,816016584,216517085,617017587,017518088,318018589,518519090,619019591,719520092,820020593,820521094,821021595,721522096,622022597,522523098,423023599,2235240100,0240245(21,2)245250(22,1)250255(23,0)255260(23,9)260265(24,8)265270(25,6)270275(26,4)275280(27,2)280285(28,0)285290(28,8)290295(29,5)295300(30,2)300310(31,6)310319(33,0)320328(34,2)330336(35,3)340344(36,3)350352(37,2)360360(38,1)370368(38,9)380376(39,7)390384(40,5)400392(41,3)410400(42,1)420408(42,9)430416(43,7)440425(44,5)450434(45,3)460443(46,1)470(47,5)490(48,2)500(49,6)520(50,8)540(52,0)560(53,1)580(54,2)600(55,4)620(56,5)640(57,5)660(58,4)680(59,3)700(60,2)720(61,1)740(62,0)760(62,8)780(63,6)800(64,3)820(65,1)840(65,8)860(66,4)880(67,0)900(69,0)1114(72,0)1220

Перевод значений твёрдости следует использовать лишь в тех случаях, когда невозможно испытать материал при заданных условиях. Полученные переводные числа твёрдости являются лишь приближёнными и могут быть неточными для конкретных случаев. Строго говоря, такое сравнение чисел твёрдости, полученных разными методами и имеющих разную размерность, лишено всякого физического смысла, но, тем не менее, имеет вполне определённую практическую ценность.

Инженерный ренессанс и революция

Сегодня в России возрождают интерес к инжинирингу. Это касается в том числе образования. Например, летом 2020 года председатель правительства Михаил Мишустин утвердил «дорожную карту» в области инжиниринга и промышленного дизайна. Среди запланированных мероприятий — создание профильных центров на базе инновационных кластеров и вузов. Те, кто недавно получил диплом, в первую очередь ждут от инженерного образования востребованности: «Я выбрал профессию инженера, потому что в ней есть перспективы. Мы переходим в новую цифровую эру. Будут возводиться новые города, где инженеры востребованы, начиная от проектировщиков и заканчивая теми, кто это обслуживает и развивает. Инженеры необходимы везде. «Сколько живет человек, столько и идет стройка», — говорила мне мама еще при поступлении. Это так», — рассказывает о начале профессионального пути Александр Бирюков, менеджер проектного офиса отраслевого центра капитального строительства «Росатома».

Одновременно с этим четвертая промышленная революция уничтожает одни профессии и усложняет другие. На смену инженеру с линейкой и карандашом приходит инженер, который работает в цифровом мире: создает детализированные BIM-модели будущих объектов, с помощью технологии виртуальной и дополненной реальности занимается прототипированием изделий, прогнозированием и так далее. Современный инжиниринг касается всех стадий жизненного цикла продукта: от замысла и разработки до запуска и утилизации. И на всех этапах цифровой инженер использует инновационные цифровые инструменты. «Моя работа заключается в создании несущего каркаса здания. Это большая ответственность. Приходится все перепроверять по нескольку раз, но расчетные программы помогают не ошибиться. Раньше это делалось вручную, а теперь технологии ускорили процесс. Поэтому сотрудники должны регулярно проходить повышение квалификации, иначе знания устаревают. В то же время за серьезную подготовку я благодарна своему вузу — Московскому государственному строительному университету. При поступлении многие думают, что будут рисовать красивые домики, но приходится думать о болтах, рассчитывать узлы. Я довольна своим выбором, мне нравится решать неординарные задачи», — рассказывает Ольга Никитина, инженер-проектировщик третьей категории в компании «ВСК-Инвест».

Газовые центрифуги в технологическом цехе по разделению (обогащению) урана на территории Уральского электрохимического комбината. Новоуральск, 2019 год

(Фото: Донат Сорокин / ТАСС)

Сотрудники во время работы на пусковом блоке Ленинградской АЭС-2, 2018 год

(Фото: Петр Ковалев / ТАСС)

В профессии молодых инженеров привлекают и передовые технологии, а специальность регулярно попадает в списки самых востребованных. Кроме того, российским инженерам рады и за рубежом. Инженерное дело по популярности почти не уступает естественным наукам, экономике и менеджменту, и, по прогнозам, процент заинтересованных в технических профессиях будет только расти. Деньги тоже играют роль: зарплата в России за 2020 год составляет около ₽35 000, а оклад инженера — ₽49 000. Причем больше всего зарабатывают инженеры-программисты: ₽72 000. Это выше средних показателей по стране, но значительно ниже начальной зарплаты инженеров на международном рынке.

При этом российским вузам сложно успевать за быстрой сменой технологий. Поэтому в рамках национальных проектов разработали модель подготовки инженерных кадров, которая включает базовую инженерную и профессиональную подготовку, развитие STEM-компетенций (science — наука; technology — технология; engineering — инжиниринг; math — математика), междисциплинарность и активное участие индустриальных партнеров в образовательном процессе.

Экономика образования

Что такое STEM образование, и почему компании ценят таких специалистов

«Инженер — это основополагающая профессия современного мира: без него нельзя построить ни больниц, ни школ, ни домов, а значит, остальные профессии будут бесполезны. Я учусь в Российском университете транспорта (МИИТ). Теоретическая подготовка очень хорошая. Но в прикладных дисциплинах образование не всегда поспевает за изменениями в нормах и технологиях», — делится опытом Игорь Галабурда, студент третьего курса.

Сегодня российскому инжинирингу нужны «интеграторы», то есть специалисты, которые управляют проектом от идеи до вывода на рынок. А еще «трансляторы» — те, кто умеет связывать высокотехнологичные процессы. Подготовка квалифицированных кадров для российского инжиниринга — одна из задач Ассоциации инженеров-консультантов в строительстве. НАИКС занимается обучением специалистов различных отраслей.
