Технические данные и описание кабеля «пвс гост 7399-97, пвс ту 16.к01-49-2005 , пвсн»

Как узнать, какую букву использовать в ПВС или ПСВ?

1. Вопрос относительно названия предмета:

Если вопрос касается имени предмета, следует использовать букву «Ч». Например, вопрос «Час пик?» или «Что такое магнитное поле?».

2. Вопрос относительно свойства предмета:

Если вопрос касается свойства предмета, следует использовать букву «К». Например, вопрос «Какой уровень шума?» или «Когда произошло землетрясение?».

3. Вопрос относительно временных рамок:

Если вопрос касается временных рамок события, следует использовать букву «С». Например, вопрос «Сколько лет длилась Великая Отечественная война?» или «С каких пор в России установлен запрет на курение в общественных местах?».

Запомните эти правила и вы сможете легко определить, какую букву использовать в ПВС или ПСВ.

Описание

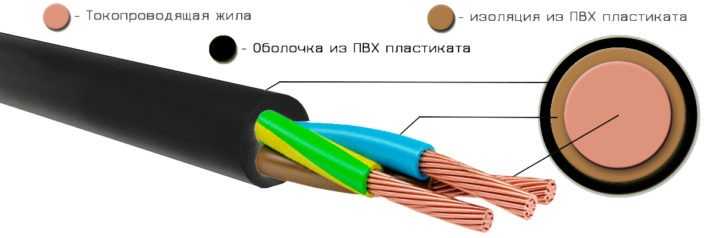

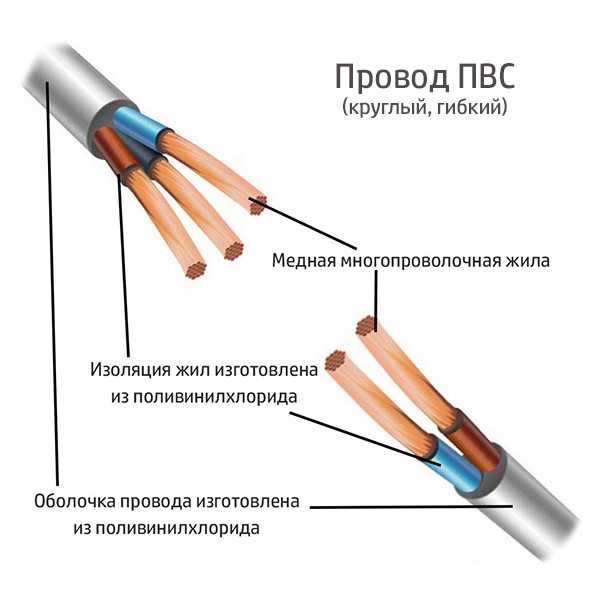

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность

При этом необходимо соблюдать правила соединения отдельных отрезков проводки

Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки

При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

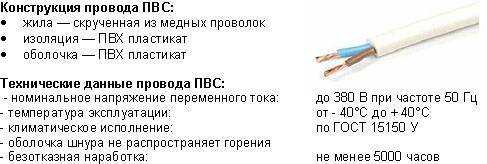

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
• В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

Защитно-сигнальные электропроводки: какой провод выбрать?

Защитно-сигнальные электропроводки – это особый тип проводов, который используется для передачи сигналов и обеспечения безопасности электроустановок. В отличие от обычных проводов, защитно-сигнальные проводки имеют специальные свойства, позволяющие им выполнять дополнительные функции.

Одним из ключевых параметров, которые необходимо учитывать при выборе провода для защитно-сигнальной электропроводки, является его тип. Среди самых распространенных типов проводов можно выделить ПВГ и ПВС.

ПВГ – это провод, который имеет многожильную конструкцию и состоит из медных жил, изолированных ПВХ-пленкой. Он используется для организации защитных и сигнальных электропроводок в помещениях с нормальными условиями эксплуатации.

ПВС – это провод, который имеет одножильную конструкцию и состоит из медной жилы, изолированной ПВХ-пленкой. Он используется для организации защитных и сигнальных электропроводок в помещениях с повышенной влажностью и в трудных условиях эксплуатации.

При выборе провода для защитно-сигнальной электропроводки необходимо учитывать следующие факторы:

Условия эксплуатации. Если провод будет использоваться в помещениях с повышенной влажностью или в экстремальных условиях, необходимо выбрать провод ПВС.
Требования безопасности

При организации защитно-сигнальных электропроводок особое внимание следует уделить требованиям безопасности. Провод должен быть изготовлен из негорючих материалов и иметь высокую степень изоляции.
Максимальная длина провода

Если требуется передавать сигналы на большое расстояние, рекомендуется выбирать провод с максимальной длиной.

Важно отметить, что выбор провода для защитно-сигнальной электропроводки должен осуществляться в соответствии с требованиями нормативных документов и правилами принятого стандарта. В итоге, выбор провода для защитно-сигнальной электропроводки зависит от условий эксплуатации и требований безопасности

При выборе провода необходимо учитывать предполагаемые условия эксплуатации, максимальную длину провода и требования нормативных документов

Сравнение проводов ПВГ и ПВС

Тип провода
Описание
Применение

ПВГ
Многожильный провод с медными жилами и ПВХ-изоляцией.
Используется в помещениях с нормальными условиями эксплуатации.

ПВС
Одножильный провод с медной жилой и ПВХ-изоляцией.
Используется в помещениях с повышенной влажностью и в трудных условиях эксплуатации.

В итоге, выбор провода для защитно-сигнальной электропроводки зависит от условий эксплуатации и требований безопасности. При выборе провода необходимо учитывать предполагаемые условия эксплуатации, максимальную длину провода и требования нормативных документов.

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

• П – провод (хотя также его можно назвать и кабелем);
• В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
• С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

1. Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
2. Заземляющий проводник подключается к проводу желто-зеленого цвета.
3. Для подключения нулевого провода используется синий цвет.
4. Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

• Двухжильные – ПВС 2*(0,5-6)
• Трехжильные – ПВС 3*(0,75-10)
• Четырехжильные – ПВС 4*(0,75-10)
• Пятижильные – ПВС 5*(0,75-10)
• Семижильные – ПВС 7*(1-2,5)

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

1. Рабочее напряжение – 660 Вольт.
2. Гарантия от производителя – 2 года с момента начала эксплуатации.
3. Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
4. Количество жил – 2-7.
5. Уровень влажности, при котором может использоваться провод – 98%.
6. Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
7. Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
8. Длина бухты провода при продаже – 30 и 200 метров.
9. Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

• нг в маркировке определяет негорючий тип изоляции;
• LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Комплектующие насоса

Кроме грамотного выбора кабеля для насосного оборудование, необходимо продумать еще некоторые нюансы. Все они связаны с продуктивностью, защитой и удобностью. Рассмотрим их, начиная с электротехнической части.

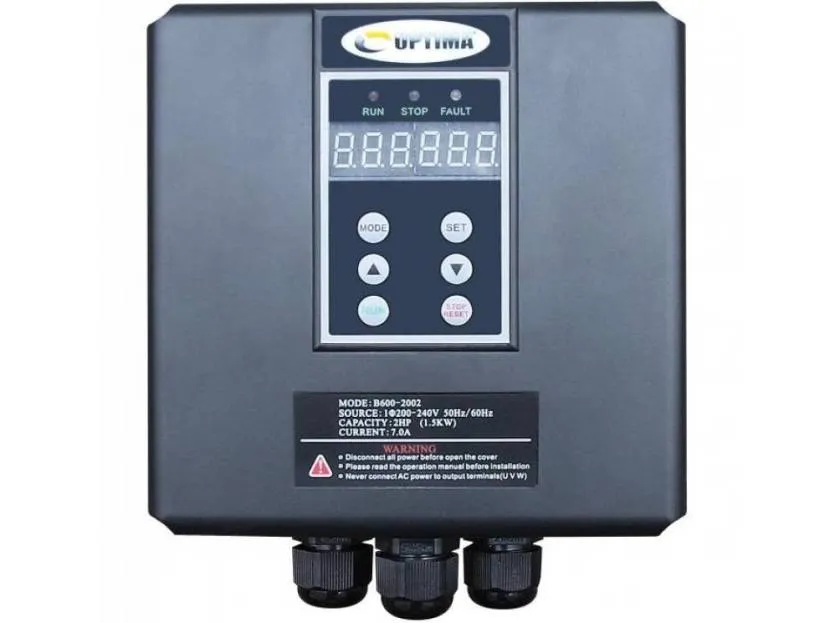

Частотный преобразователь для насосаИсточник aquatools.com.ua

Если в бытовой сети наблюдаются незначительные скачки напряжения, то это может плохо повлиять на двигатель помпы. Даже небольшие увеличения напряжения повышают обороты мотора. А работа с резкими изменениями режима приводит к ускоренному износу. Поэтому желательно оснастить оборудование инвертором (частотным преобразователем).

Это дополнение не только надежно защитит двигатель, но и сведет на нет возникновение гидравлических ударов. А также нейтрализует все динамические колебания в скважине. Инвертор должен быть оснащен датчиком температур, а подключают его только через тепловое реле.

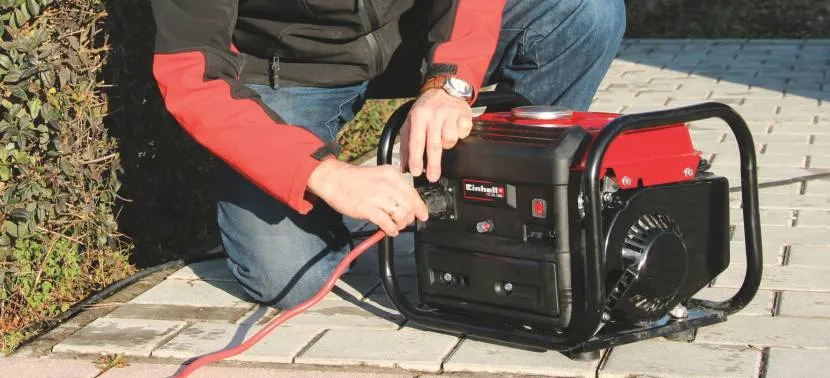

Полезно иметь в хозяйстве и бензиновый генератор. Он выручит при аварийных отключениях электричества. А на участке, на который еще не подвели линию электропередач, будет просто необходим. Но особенности работы такого оборудования требуют обязательного наличия в комплекте к нему вышеописанного преобразователя частот.

Бензиновый генератор для насосаИсточник controlpower.hu

Кроме электротехнического направления, нужно позаботится об удобствах проведения профилактики или ремонта. Речь идет о возможности быстро и легко извлечь насос из скважины. Некоторые владельцы не задумываясь вытягивают помпу либо за водоподающий шланг, либо за кабель электропитания.

Но это крайне опасно. Во-первых, может произойти обрыв, как и шланга, так и проводов. Во-вторых, это неизбежно приведет к перекосу помпы и ее может заклинить в обсадной трубе. А такую аварию очень нелегко ликвидировать.

Поэтому к насосу крепится страховочный трос. Тем более, что на помпе есть специальное кольцо. И оно четко отцентровано, чтобы избежать перекосов при подъеме. А на конце троса должен присутствовать зажим. Другой конец страховочного каната крепится в районе оголовка скважины так, чтобы он не провисал, но и не был в натянутом состоянии.

Диаметр троса подбирается по весу насосного оборудования. Причем учитывается не только помпа, но и шланг, и питающий кабель, и собственная масса страховочного каната. Причем нельзя забывать и о запасе. Поэтому сумму приблизительного подсчета общего веса, на всякий случай увеличивают в 2-3 раза. И уже по этим параметрам выбирают надежный трос.

Видео описание

Видео покажет, по каким критериям выбирается провод для погружных насосов:

Коротко о главном

При выборе кабеля для погружного насосного оборудования, необходимо обратить внимание на три момента:

• Достаточно ли сечения жилы провода для подключения помпы к отдаленному источнику питания.
• Является ли заявленная изоляция на нем действительно водонепроницаемой.
• Имеет ли изделие сертификат, подтверждающий возможность его применения в питьевых колодцах.

Кабель ПВС: особенности применения

Кабель ПВС является одним из самых распространенных типов кабелей, который широко используется при проведении электромонтажных работ в различных сферах. В данном разделе рассмотрим особенности применения кабеля ПВС.

1. Типичные области применения

Кабель ПВС находит применение в строительстве и промышленности, а также в бытовых условиях. Его можно использовать для прокладки кабельных линий в жилых и нежилых зданиях, офисах, торговых центрах, складах, производственных помещениях и других объектах.

2. Защитные свойства

Кабель ПВС обладает хорошей изоляцией, что обеспечивает надежную защиту от короткого замыкания, перегрева и других негативных воздействий. Он также обладает высокой механической прочностью, что делает его устойчивым к повреждениям при укладке и эксплуатации.

3. Функциональность

Кабель ПВС может использоваться для передачи электроэнергии и сигналов, а также для подключения различных электрооборудования и электроприборов. Он может применяться для прокладки кабельных линий с различными нагрузками и напряжением.

4. Разновидности кабеля ПВС

Кабель ПВС представляет собой гибкий многожильный кабель, состоящий из медных или алюминиевых проводников, изолированных поливинилхлоридной (ПВС) оболочкой. В зависимости от конкретной задачи, кабель ПВС может иметь различную конструкцию и спецификации (например, сечение проводников, количество жил и другие параметры).

5. Установка и монтаж

Установка и монтаж кабеля ПВС осуществляются с помощью специальных кабельных лотков, гофрированных труб и других кабельных конструкций. При проведении работ необходимо соблюдать требования безопасности и правил прокладки кабелей.

6. Преимущества кабеля ПВС

• Высокая гибкость и удобство монтажа;
• Надежность и долговечность в эксплуатации;
• Хорошая электрическая изоляция;
• Широкий ассортимент и возможность выбора оптимальных технических характеристик в зависимости от целей использования.

Кабель ПВС является универсальным электрокабелем, который может быть использован при проведении электромонтажных работ различной сложности. Он отлично подходит для подключения электрооборудования и иных электроприборов, и его использование позволяет обеспечить эффективную и безопасную работу электроустановок.

Подбор сечения

Толщина токопроводящей жилы имеет очень большое значение. От ее правильного выбора зависит, насколько продуктивно будет работать оборудование. Если сечение жилы будет недостаточным, то в электрической цепи начнет повышаться сопротивление. Это приведет к тому, что часть мощности уйдет на выделение тепла (нагревание жилы).

Это отразиться на продуктивности насоса. Получая меньше мощности, он не выдаст своих максимальных возможностей. Также пострадает изоляция проводов. Постепенный процесс высушивания снизит защитные характеристики. А это чревато коротким замыканием.

Для расчета сечения необходимо знать следующие параметры:

• Потребляемую мощность насосного оборудования при работе.
• Токовую нагрузку насоса.
• Расстояние от помпы до источника питания.
• Характер электрической сети (однофазная или трехфазная).

Табличные данные

Самый простой способ найти нужное сечения провода для скважинного насоса – это обратиться к готовым табличным данным. Их много в различных справочниках. И они достаточно точно указывают все нужные параметры. Две из них можно рассмотреть на предоставленном фото.

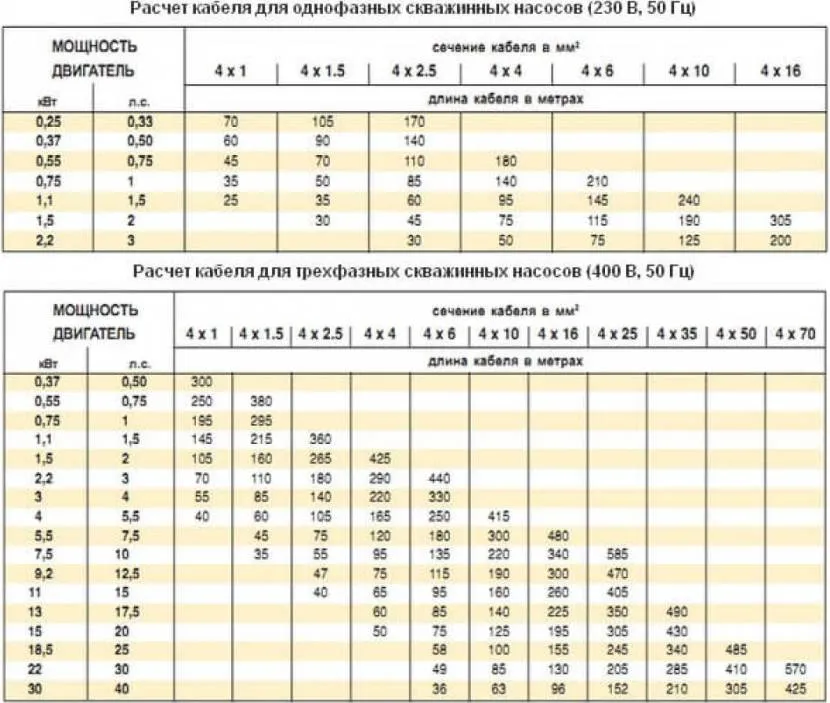

Таблица по расчету кабеля для скважиныИсточник uk-parkovaya.ru

Зная потребляемую мощность своего насоса и расстояние до источника питания, совершенно нетрудно найти в таблице необходимое сечение провода. Например, если при мощности электродвигателя в 1,1 кВт необходимо подключить его к электрощиту однофазной сети, удаленному на 60 метров, то для этого понадобится кабель с сечением жилы 2,5 мм2.

А далее у электриков есть простые правила. При подключении к однофазной сети используется трехжильный кабель, а к трехфазной – четырехжильный. В первом случае при повышении расстояния до источника питания на каждые 10 метров, сечение необходимо увеличивать на 0,5 мм2.

И при использовании насоса вышеуказанной мощности, к щитку, расположенному на расстоянии в 70 метров, уже нужно брать кабель с сечением проводов 3 мм2. А если длина магистрали доходит до 100 метров, понадобится жила с сечением 4 мм2. При этом не следует забывать, что сечение провода – это площадь чистого диаметра самой жилы, без изоляции. И тем более нельзя путать его с толщиной самого кабеля.

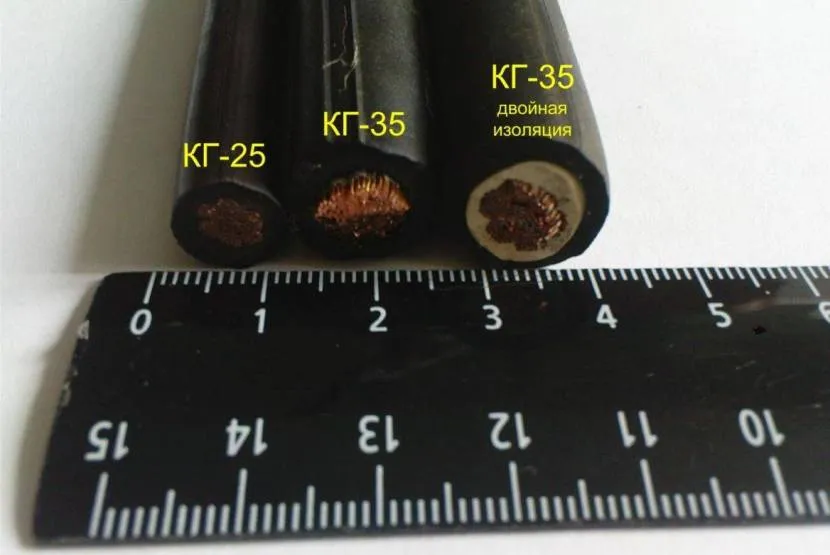

Сечение жилыИсточник bassclub.ru

Для трехфазного мотора с такой же мощностью понадобится жила с сечением всего в один квадратный миллиметр, но кабель должен быть четырехжильным. Причем магистраль можно протянуть на расстояние до 200 метров. А свыше этой длины использовать уже провод с площадью в 1,5 мм2.

Использование формул

Очень важным фактором при грамотном выборе кабеля для насоса скважины является, насколько велики потери напряжения. Это в первую очередь отразится на работе электродвигателя. Чем больше расстояние от него до источника питания, тем сильнее падает напряжение в сети.

Теоретически потери должны составлять не более 5 % от изначального значения. Но на практике опытные электромонтажники рекомендуют снижать эту цифру до 3. Чтобы оставались запасы, которые смогут нейтрализовать пиковые ситуации.

Проверить табличные данные можно, используя специальные формулы. Для этого ищем в техническом паспорте нашего насоса такой параметр, как токовая нагрузка. Для мотора мощностью в 1,1 кВт она будет составлять 7,3 А. Еще понадобится узнать удельное сопротивление меди. Это значение постоянное и оно равняется 0,0172 Ом×мм2/м.

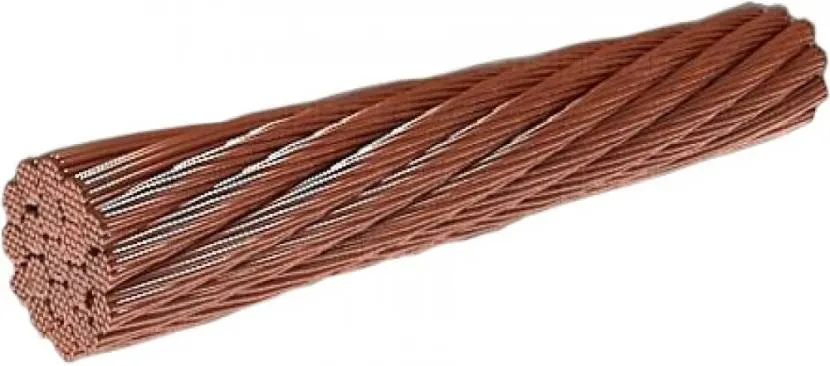

Структура медной жилыИсточник electrostyle.org

Далее все просто. Сначала находим сопротивление выбранного нами провода. В нашем случае нужно удельное сопротивление меди (0,0172) перемножить на расстояние от насоса до источника питания (60 метров), а полученное – разделить на сечение жилы (2,5 мм2). В итоге получаем такую цифру – 0,4128. А поскольку ток идет по одной жиле и возвращается по другой, то полученное необходимо умножить на два. И это означает, что выбранный кабель имеет сопротивление в 0,8256 Ом. Округляем для удобности в большую сторону – 0,83.

После этого уже легко найти потери напряжения, перемножив токовую нагрузку (7,3) с сопротивлением всего кабеля (0,83). Полученная цифра – 6,059 укажет на количество потерянного напряжения. Далее остается проверить, соответствует ли это значение допустимому процентному содержанию. Перемножаем ее на напряжение в бытовой сети (220) и делим на 100 %. В итоге получается – 2,75. Это значит, что подобранное сечение провода в 2,5 мм2 идеально подходит для наших условий. А вот если бы цифра получилась выше трех, то сечение необходимо увеличивать.

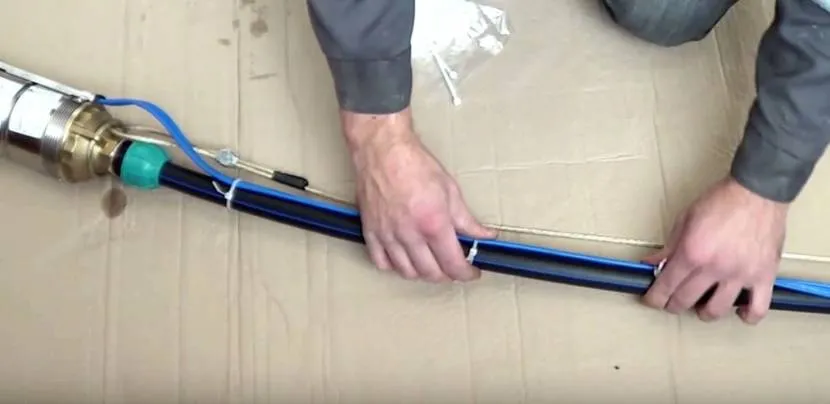

Крепление кабеля на водопроводном шлангеИсточник vodatyt.ru

Область применения

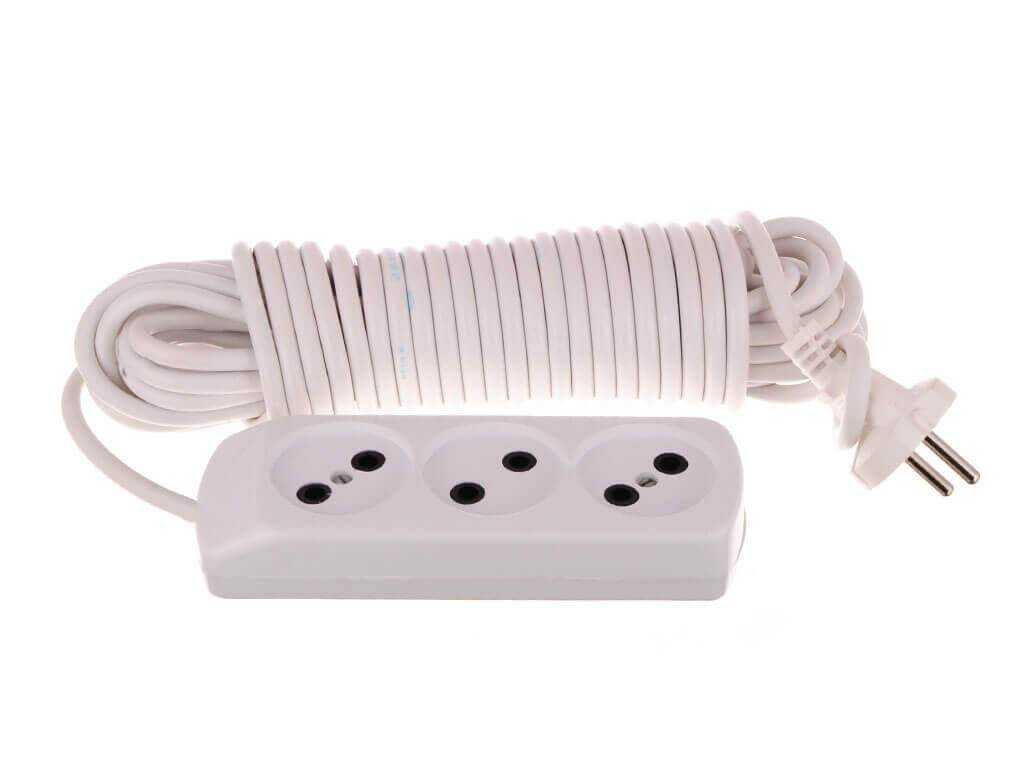

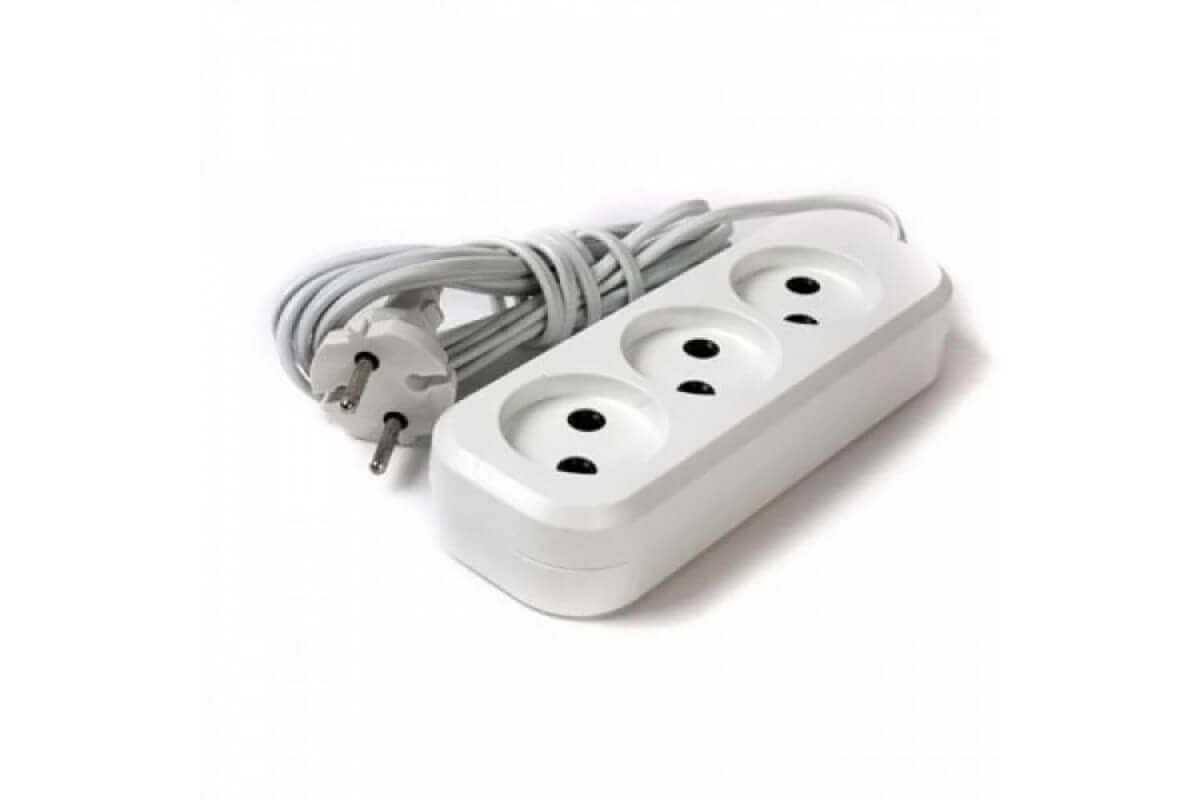

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Материалы по теме:

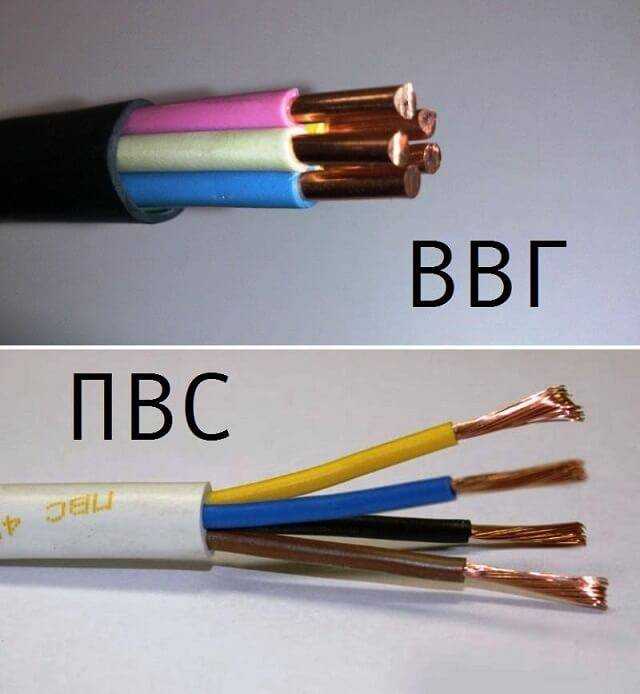

• Что лучше: ПВС или ВВГ
• Клеммные колодки WAGO
• Соединение проводов гильзами

Опубликовано:
14.09.2018
Обновлено: 14.09.2018

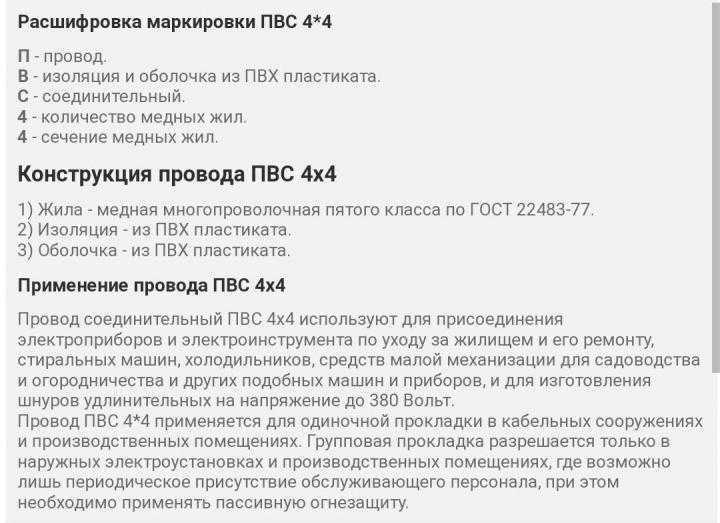

Как расшифровывается маркировка на проводах ПВС

• «ПВ» означает, что изоляция выполнена из поливинилхлорида, который не поддерживает горение
• «С» указывает на область применения (соединительный кабель)
• «Т» в начале маркировки говорит о климатическом исполнении провода
• «У» расширяет нижний показатель температуры эксплуатации провода до -40 градусов
• «л» в конце (ПВСл) указывает на то, что фазные жилы выполнены из лужёной меди
• «А» поясняет об использовании алюминия в изготовлении жил кабеля
• «3х1,5», где первая цифра означает количество жил в кабеле, а вторая площадь сечения в миллиметрах квадратных
• «нг» указывает, что изоляция кабеля не горит
• «LS» говорит о том, что во время пожара изоляция не выделяет дым и вредные газы

Неважно, будете ли вы использовать кабель ПВС в бытовом или производственном варианте. Необходимо помнить, что данный электротехнический продукт предназначен для эксплуатации на недолгий промежуток времени

Бытовые приборы служат в пределах десяти лет, а затем их желательно менять на новые. Вот и провода с такой маркировкой также рассчитаны на такой срок службы. Огромным плюсом проводов ПВС является их гибкость и удобство в эксплуатации.

В домашних условиях без специального инструмента для зачистки кабеля вы сможете легко собрать удлинитель, или заменить провод подключения электроприбора, используя провод ПВС.

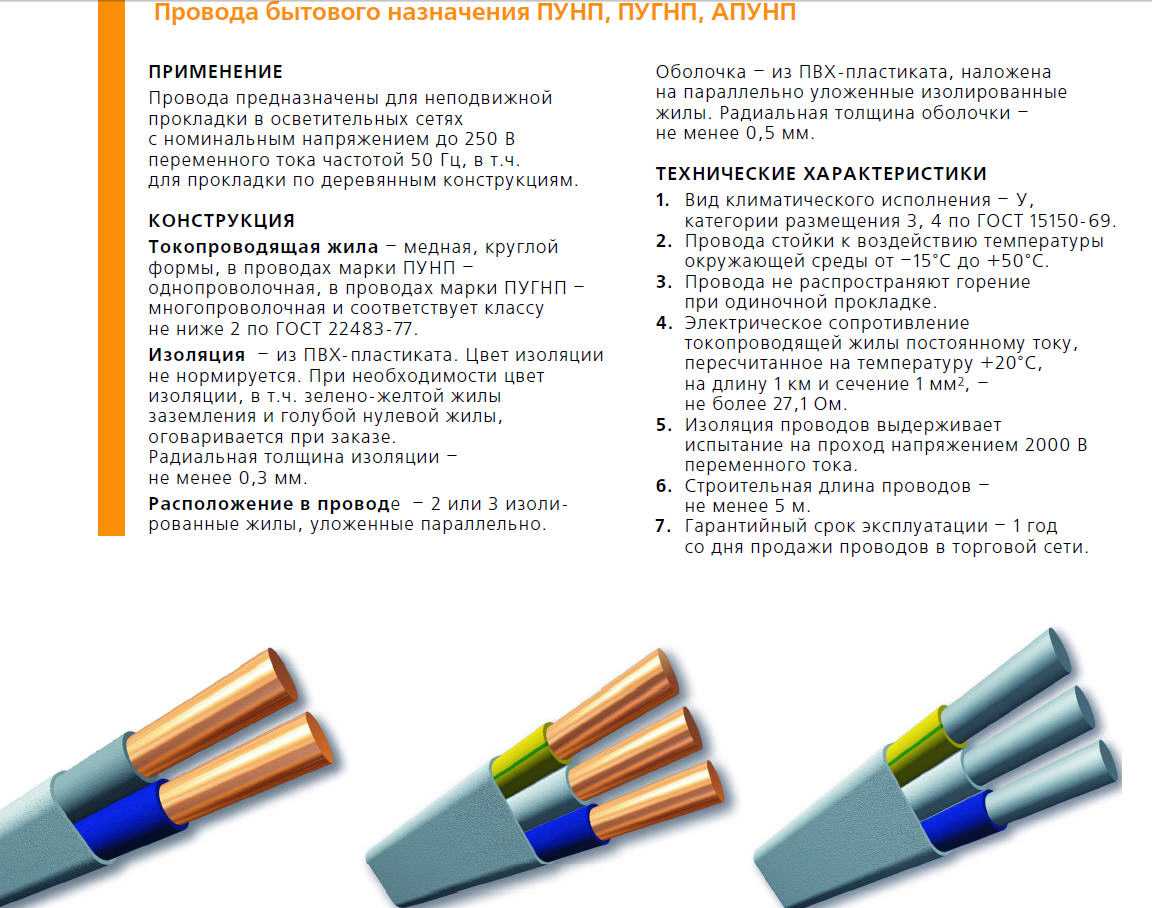

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

• «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
• «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
• «В» – в качестве защитной изоляции используется поливинилхлорид;
• «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм	Внешние габариты, высота x ширина, мм	Расчетный вес 1 км, кг
Две жилы	Три жилы	Две жилы	Три жилы
0,75	2,6×6,4	2,6×10,2	21,9	32,2
1	2,8×6,8	2,8×10,8	29,5	39,8
1,5	3,3×7,8	3,3×12,3	39,8	58
2,5	3,9×9,0	3,9×14,1	62,0	89,3
4,0	4,4×10,0	4,4×15,6	92,4	131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом	24,5	18,1	12,1	7,41	4,61
Диаметр жилы, мм	0,99	1,15	1,4	1,8	2,26
Мощность/ток, кВт/А (1 провод)	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
2 провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
3 провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
4 и больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

• отсутствие вмятин или утолщений;
• плотность прилегания к медной жиле;
• возможность быстрого и легкого демонтажа;
• устойчивость к грибку и плесени;
• не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

• обычная эксплуатация – от -50 до +50;
• допустимая максимальная температура без образования дефектов – +70;
• максимальная температура без растрескивания – +150;
• длительная аварийная эксплуатация до 8 часов – +80;
• максимальная температура при коротком замыкании не более 4 секунд – +160;
• минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
• устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

Технические показатели аналога

Технические показатели ПВСнг-LS:

• климатическое исполнение кабеля УХЛ и Т,
• кабель используется в диапазоне температур от 40 до + 40 градусов Цельсия,
• допустимая максимальная температура проводника + 70 градусов Цельсия,
• в течение одного часа провод при температуре 20 град. Цельсия должен находиться в воде, после чего 15 минут проверяется переменным напряжением 2000 В частотой 50 Гц,
• при групповой прокладке кабель не распространяет горение.

ПВСнг-LS может доставляться намотанным на деревянные барабаны или же может быть в бухтах. Бухты упакованы в защитную пленку. На барабане или бухте имеется наклейка, на которой указаны: дата изготовления, обозначение провода с указанием количества токопроводящих жил и диаметром их сечения, метраж кабеля, масса при поставке (в бухтах) в кг, знак сертификации, номер барабана (бухты). Срок эксплуатации ПВСнг-LS – не менее 6 лет. Монтаж выполняют с опрессовкой.

Занимаясь электромонтажом, многие замечают, что, как правило, проводники всех проводов состоят из меди. Различие между ними в структуре жил, которые бывают цельными или состоят из отдельных проволочек. Это влияет на гибкость кабеля.

Кроме этого, провода отличаются свойствами изоляции.

Выводы: какой провод выбрать в конкретной ситуации?

Выбор провода в конкретной ситуации зависит от ряда факторов, таких как цель использования, условия эксплуатации, характеристики электрической сети и требования к безопасности. Рассмотрим основные отличия между проводами ПВГ и ПВС и подведем итоги выбора.

ПВГ провод

1. Используется для стационарного применения: провода ПВГ предназначены для укладки в кабельных системах и не подлежат частой перемотке или переноске. Они обладают повышенной гибкостью, что облегчает их монтаж и укладку.
2. Имеют защиту от воздействия влаги: внешняя оболочка из ПВХ обеспечивает защиту провода от попадания влаги и пыли. ПВГ провода лучше всего подходят для внутренней прокладки в жилых и офисных помещениях.
3. Не предназначены для использования в экстремальных условиях: провода ПВГ не рекомендуется использовать в условиях повышенной влажности, при наличии больших перепадов температуры или в помещениях с агрессивной средой.

ПВС провод

1. Используется для подвижного применения: провода ПВС отличаются высокой гибкостью и износостойкостью, поэтому они подходят для подвижных электрических устройств, таких как бытовая техника или электроинструменты.
2. Могут использоваться в условиях влажности: ПВС провода обладают защитой от воздействия влаги на основе резины или полимерной оболочки. Благодаря этому, они могут использоваться во влажных и внешних условиях.
3. Подходят для экстремальных условий: провода ПВС могут использоваться в условиях с большими перепадами температуры, в агрессивной среде и на открытых участках строительных площадок.

Итак, при выборе провода необходимо учитывать следующие вопросы:

• Назначение провода (стационарное или подвижное применение).
• Условия эксплуатации (влажность, температурный режим, агрессивная среда).
• Требования к безопасности и нормативные документы.

В итоге, для внутренней прокладки в жилых или офисных помещениях, где предполагается стационарное использование провода, рекомендуется выбирать ПВГ провод. Если требуется провод с повышенной гибкостью для подвижного применения в условиях влажности или экстремальных условиях, более подходящим выбором будет ПВС провод.
