Сталь 3 и сталь 245 разница - яхт клуб ост-вест

Перспективы развития применения черных металлов в будущем

Применение черных металлов, таких как сталь и чугун, имеет большое значение в промышленности и строительстве. В будущем можно ожидать дальнейшего расширения областей применения этих материалов.

Благодаря своим высоким прочностным и механическим свойствам, черные металлы нашли применение во многих отраслях. Они используются для изготовления различных конструкций, машин, транспортных средств, а также в процессе производства химических веществ и энергетических установок.

В будущем ожидается разработка новых технологических процессов для производства черных металлов, что позволит улучшить их качество и снизить стоимость производства. Например, использование нанотехнологий может привести к созданию материалов с еще более высокими прочностными характеристиками.

Также возможно расширение сферы применения черных металлов в области экологии и альтернативной энергетики. Например, использование стали в производстве ветряных электростанций и солнечных панелей может помочь уменьшить зависимость от ископаемых видов топлива и снизить негативное воздействие на окружающую среду.

Кроме того, черные металлы будут продолжать применяться в строительстве, особенно при возведении высотных зданий и инфраструктурных объектов. Стальные конструкции обеспечивают прочность и устойчивость зданий к различным нагрузкам и воздействиям окружающей среды.

В целом, перспективы развития применения черных металлов в будущем связаны с постоянной потребностью в их высоких прочностных и механических характеристиках, а также с развитием новых технологий и экологических требований. Эти материалы будут продолжать играть важную роль в промышленности и обеспечивать основу для различных отраслей экономики.

Применение в нефтегазовой промышленности

Сталь С245 и ПС3 — распространенные материалы, которые широко применяются в нефтегазовой промышленности. Оба типа стали обладают рядом схожих характеристик, однако имеют и свои отличия.

Сталь С245 обладает хорошей устойчивостью к коррозии, высокой прочностью и отличными сварными свойствами. Благодаря этим характеристикам, она широко используется для изготовления трубопроводов и оборудования в нефтегазовой отрасли. Кроме того, сталь С245 обладает хорошими характеристиками в условиях низких температур, что делает ее идеальным материалом для эксплуатации в суровых климатических условиях.

ПС3 — сталь, которая также нашла применение в нефтегазовой промышленности. Она отличается высокой устойчивостью к агрессивной среде, что позволяет использовать ее в условиях с высокой концентрацией солей или других химических соединений. ПС3 также обладает хорошими сварными свойствами и высокой прочностью, что делает ее идеальным материалом для изготовления трубопроводов и оборудования в нефтегазовой отрасли.

Оба типа стали широко применяются в нефтегазовой промышленности и обеспечивают надежное и долговечное функционирование нефтепроводов, газопроводов, а также другого оборудования. Выбор стали в каждом конкретном случае зависит от требований проекта, условий эксплуатации и особенностей рабочей среды.

Классификация стали и методы производства

Классификация стали по химическому составу:

Углеродистая сталь: имеет высокое содержание углерода, что обеспечивает ей прочность и твердость. Она широко применяется в производстве инструментов, пружин и зубчатых колес.
Низколегированная сталь: содержит небольшое количество специальных легирующих элементов, таких как хром, никель и молибден, что придает ей дополнительные свойства. Она используется в автомобильной промышленности, судостроении и нефтегазовой отрасли.
Высоколегированная сталь: содержит значительное количество легирующих элементов, таких как хром, молибден, ванадий и другие, что придает ей высокую прочность, жаростойкость и коррозионную стойкость. Она применяется в производстве авиационных и ракетных двигателей, а также в производстве специальных видов оружия.

Методы производства стали:

Мартеновская плавка: процесс, в котором чугун или низкокачественная сталь переплавляются с добавлением специальных ферросплавов для получения высококачественной стали.
Сталеплавильный конвертер: метод, в котором железную руду переплавляют с использованием кислорода для удаления нечистот и получения чистой стали высокого качества.
Электродуговая плавка: процесс, в котором электрический ток применяется для нагрева и плавления стали. Этот метод позволяет получить сталь различной марки и химического состава.

Классификация стали и методы ее производства являются важными для определения ее свойств и соответствующего применения. Различные виды стали обладают различными свойствами, что позволяет их применять в широком спектре отраслей промышленности.

Преимущества и недостатки применения различных материалов в технологическом оборудовании

Технологическое оборудование, используемое в различных отраслях промышленности, требует особого внимания к выбору материалов, из которых оно изготавливается. Различные материалы обладают разными свойствами, что влияет на надежность, долговечность и стоимость оборудования. Рассмотрим преимущества и недостатки некоторых наиболее распространенных материалов, применяемых в технологическом оборудовании.

1. Нержавеющая сталь

Преимущества:

Высокая коррозионная стойкость, что позволяет использовать оборудование в агрессивных средах;
Долговечность и стойкость к механическим воздействиям, что обеспечивает длительный срок службы;
Возможность обеспечить стерильность и гигиеничность поверхности, что важно для пищевой и фармацевтической промышленности;
Широкое применение в различных отраслях промышленности.

Недостатки:

Относительно высокая стоимость по сравнению с другими материалами;
Ограниченная термостойкость, что ограничивает применение в высокотемпературных процессах.

2. Пластмассы

Преимущества:

Низкая стоимость и доступность материала;
Химическая стойкость и устойчивость к коррозии;
Низкая теплопроводность, что обеспечивает энергоэффективность оборудования;
Легкость и простота в обработке.

Недостатки:

Ограниченная механическая прочность, особенно при высоких температурах;
Ограниченная термостойкость;
Возможность поглощения запахов и вкусов, что нежелательно для пищевой промышленности.

3. Чугун

Преимущества:

Высокая механическая прочность и устойчивость к термическому расширению;
Стойкость к высоким температурам и агрессивным средам;
Относительно низкая стоимость.

Недостатки:

Подверженность коррозии, особенно при воздействии влаги;
Ограниченная стерильность, что ограничивает применение в пищевой и фармацевтической промышленности;
Высокий вес и габариты.

4. Алюминий

Преимущества:

Низкая плотность и легкость, что позволяет снизить вес оборудования;
Отличная теплопроводность, что полезно в теплообменных процессах;
Высокая коррозионная стойкость при правильной обработке;
Возможность переработки и повторного использования, что важно с точки зрения экологии.

Недостатки:

Относительно низкая механическая прочность;
Высокая термическая проводимость, что может быть нежелательным для некоторых процессов;
Высокая стоимость.

5. Титан

Преимущества:

Отличная коррозионная стойкость, включая высокие температуры и агрессивные среды;
Относительно низкая плотность и легкость;
Высокая прочность и устойчивость к термическому расширению;
Возможность использования в широком диапазоне температур.

Недостатки:

Высокая стоимость;
Ограниченная доступность и сложность обработки.

Выбор материала для технологического оборудования зависит от множества факторов, включая конкретные требования процесса, бюджет и сроки. Каждый материал имеет свои преимущества и недостатки, и правильный выбор позволит обеспечить надежность и эффективность работы оборудования.

Сталь С245: состав, характеристики и преимущества

Сталь С245 представляет собой конструкционный материал, который применяется в различных отраслях промышленности, таких как нефтегазовая, строительная и машиностроительная. Эта сталь относится к группе углеродистых сталей и имеет ряд характеристик, которые делают ее привлекательной для использования в различных задачах.

Состав стали С245 включает в себя следующие элементы:

Углерод (С) — не более 0,22%
Марганец (Мн) — от 1,30% до 1,60%
Кремний (Si) — от 0,17% до 0,37%
Сера (S) — не более 0,035%
Фосфор (Р) — не более 0,035%

Благодаря такому составу сталь С245 обладает определенными характеристиками, которые делают ее универсальным материалом для различных задач.

Характеристики стали С245:

Прочность. Сталь С245 обладает хорошей прочностью, что позволяет ей выдерживать большие нагрузки и применяться для создания надежных конструкций.
Устойчивость к коррозии. Эта сталь обладает умеренной устойчивостью к коррозии, что является важным фактором при ее применении в условиях, где может встречаться влага или агрессивные среды.
Хорошая свариваемость. Сталь С245 легко поддается сварке, что делает ее удобным материалом для процессов сборки и монтажа конструкций.
Универсальность. Благодаря своим характеристикам, сталь С245 может применяться в различных отраслях промышленности для разных целей, от строительства трубопроводов до изготовления металлических конструкций.

Использование стали С245 в различных отраслях промышленности позволяет создавать надежные и прочные конструкции, что является одним из главных ее преимуществ. Также стоит отметить, что сталь С245 доступна по относительно низкой цене, что делает ее экономически выгодным выбором для многих проектов.

Преимущества стали С245
Прочность
Устойчивость к коррозии
Хорошая свариваемость
Универсальность
Низкая стоимость

В итоге, сталь С245 представляет собой универсальный материал, который обладает необходимыми характеристиками для использования в различных отраслях. Ее преимущества включают прочность, устойчивость к коррозии, хорошую свариваемость, универсальность и доступную цену. Это делает сталь С245 привлекательным решением для многих проектов, где требуется надежный и экономически выгодный материал.

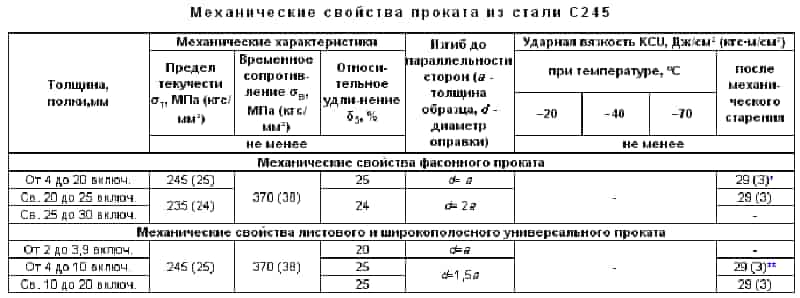

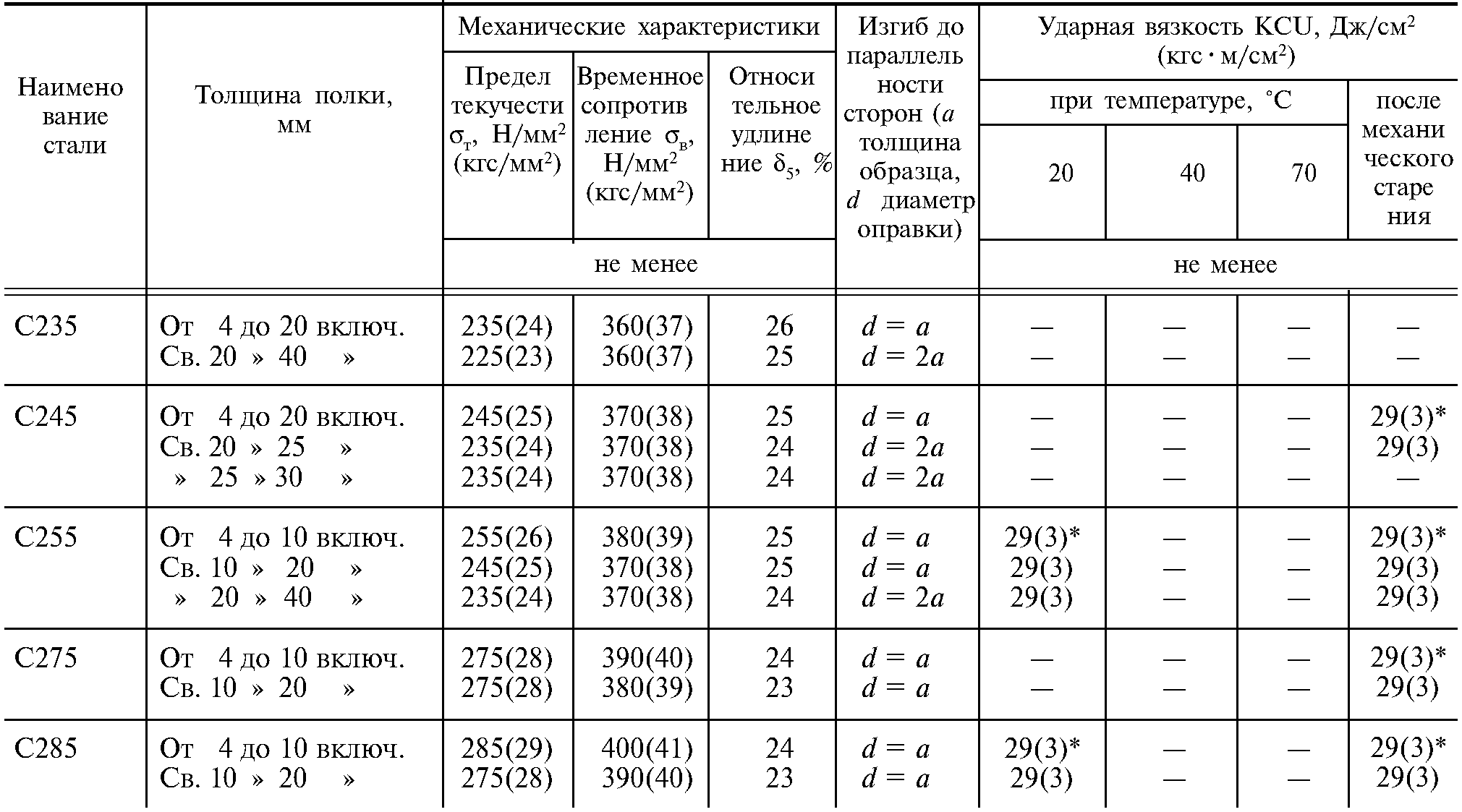

Механические свойства

Механические свойства сортового и фасонного проката из стали Ст3сп (Ст3сп5) при растяжении, ударная вязкость, а также условия испытаний на изгиб должны соответствовать требованиям табл.2 (табл. 2-3 ГОСТ 535).

Механические свойства сортового и фасонного проката
Толщина,мм	Механические характеристики	Изгиб до параллель-ности сторон ( а — толщина образца, d — диаметр оправки)	Ударная вязкость KCU , Дж/см² (кгс·м/см²)	Ударная вязкость KCV , Дж/см² (кгс·м/см²)
Предел текучести σ т, МПа (кгс/мм²)	Временное сопротив-ление σ_в, МПа (кгс/мм²)	Относи-тельное удли-нение δ₅, %	при температуре, °С	после механи-ческого старения	при температуре, °С
+20	−20	+20
не менее	не менее
До 5 включ.	255 (26)	380-490 (39-50)	26	d = a	—
Св. 5 до 10 включ.	108 (11)	49 (5)	49 (5)	34 (3,5)
Св. 10 до 20 включ.	245 (25)	370-480 (38-49)	—
Св. 20 до 40 включ.	235 (24)	25	d = 2 a
Св. 40 до 100 включ.	225 (23)	23
Св. 100	205 (21)

Примечания:
По согласованию изготовителя с потребителем допускается снижение предела текучести на 10 Н/мм² (1 кгс/мм²) для фасонного проката толщиной свыше 20 мм.
По согласованию изготовителя с потребителем допускается снижение относительного удлинения на 1 % (абс.) для фасонного проката всех толщин.
Допускается превышение верхнего предела временного сопротивления на 49,0 Н/мм² (5 кгс/мм²), а по согласованию с потребителем — без ограничения верхнего предела временного сопротивления при условии выполнения остальных норм. По требованию потребителя превышение верхнего предела временного сопротивления не допускается.
Допускается снижение величины ударной вязкости на одном образце на 30 %, при этом среднее значение должно быть не ниже норм, указанных в настоящей таблице

Химический состав и характеристики

Количество всех элементов в составе регламентируется ГОСТом 1050-88. Именно поэтому при маркировке указывается массовая доля только углерода. Состав следующий:

Концентрация углерода может варьировать в пределе от 0,05% до 0,11%. Этот элемент определяет твердость поверхностного слоя и прочность структуры, а также степень свариваемости 08ПС. При термической обработке происходит перестроение структуры, которая становится более плотной.
В состав добавляется и кремний, массовая доля которого от 0,05% до 0,17%. Он также определяет основные характеристики 08ПС.
Марганец также считается основным химическим веществом, которого около 0,35-0,65%.
Хром в большинстве случаев включается в состав для придания коррозионной стойкости. Углеродистая конструкционная сталь при длительной эксплуатации при высокой влажности покрывается коррозией по причине низкой концентрации рассматриваемого легирующего вещества, массовая доля составляет 0,1%.

Физические свойства стали 08ПС

Химический состав стали 08ПС характеризуется наличием вредных химических элементов серы и фосфора, повышение концентрации которых приводит к снижению прочности и твердости поверхности.

К ее преимуществам можно отнести следующие моменты:

Созданные несущие элементы при применении подобной марки могут выдерживать различные нагрузки. Если оказываемая нагрузка выдерживается в требуемом диапазоне, то изготовленные детали сохраняют свою форму.
Предел текучести достаточно высокий, за счет чего металл может выдерживать упругую деформацию.
Марка 08ПС характеризуется высокой свариваемостью. Для проведения сварочных операций могут применяться самые различные технологии. Однако, после термической обработки провести сварку элементов не получится, что связано с насыщением поверхностного слоя углеродом. Этот вещество существенно снижает степень свариваемости материала.

При необходимости можно существенно повысить эксплуатационные характеристики металла путем термической обработки.

Механические свойства стали 08ПС

Среди особенностей ее проведения можно отметить следующие моменты:

При проведении термической обработки нет необходимости добавлять другие химические вещества для повышения эксплуатационных характеристик. После закалки существенно повышается прочность плава. Часто подобную обработку проводят для получения несущих конструкций, которые рассчитаны на воздействие высоких нагрузок. Наиболее распространенными типами термической обработки можно назвать закалку, отпуск и отжиг. Отпуск проводится для устранения напряжений, которые возникают внутри сплава

Отжиг выравнивает внутреннюю структуру и устраняет слишком высокую пластичность сплава 08ПС

Уделяется внимание тому, как проводится охлаждение заготовки. Для этого может использоваться масло или вода

Стоит учитывать, что масло существенно повышает качество металла, исключает вероятность появления серьезных дефектов по причине неравномерного охлаждения.

Для выполнения термической обработки требуется специальное оборудование, которое может разогревать сплав до нужной температуры и поддерживать ее на протяжении требуемого периода.

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций — сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

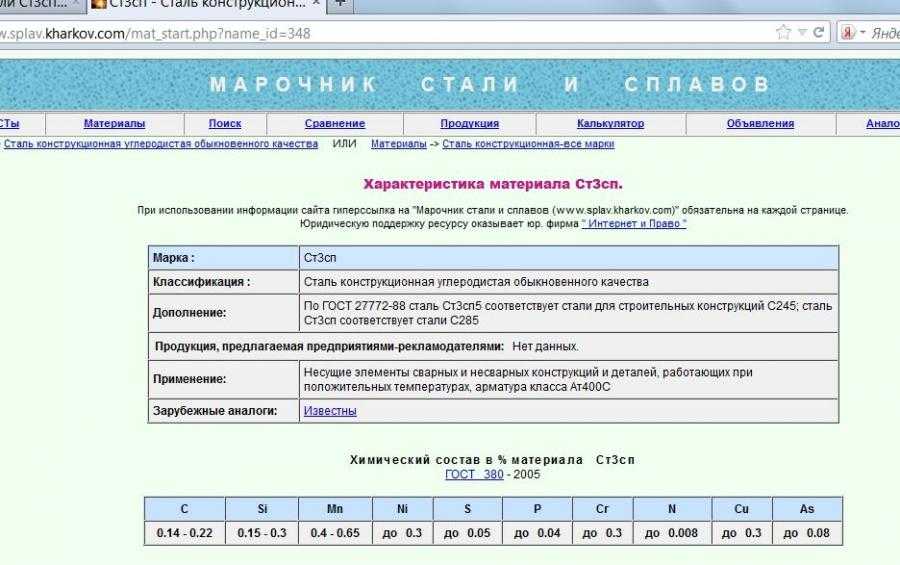

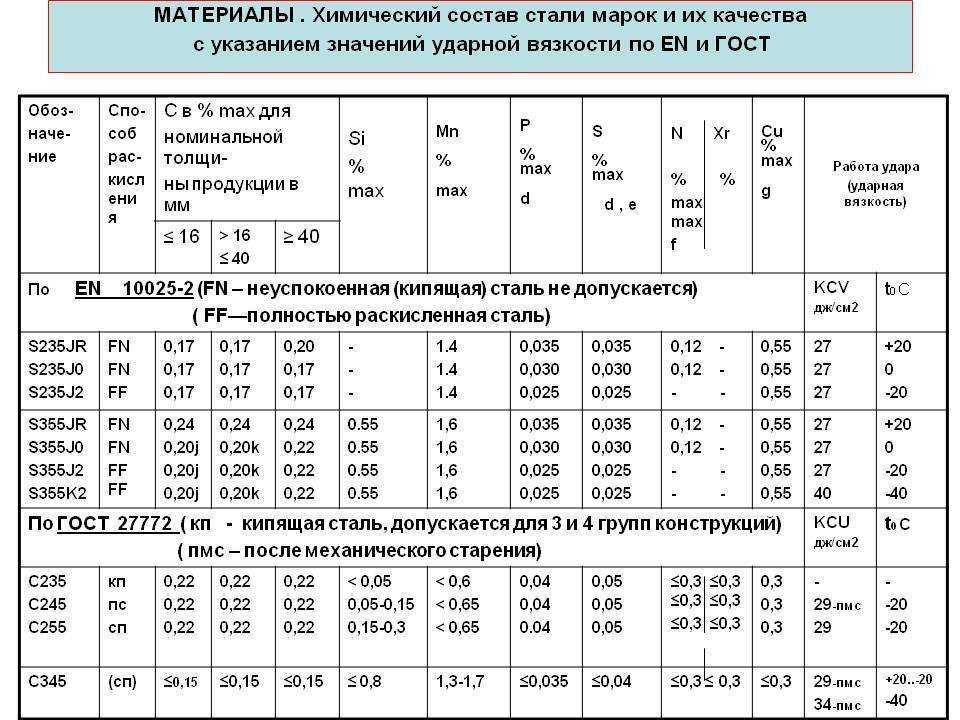

Химический состав

Сталь состоит из приблизительно:

98 % железа,
0,2 % углерода,
0,65 % марганца,
от 0,05 до 0,015 % кремния,
до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Читать также: Резина вакуумная гост 7889

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

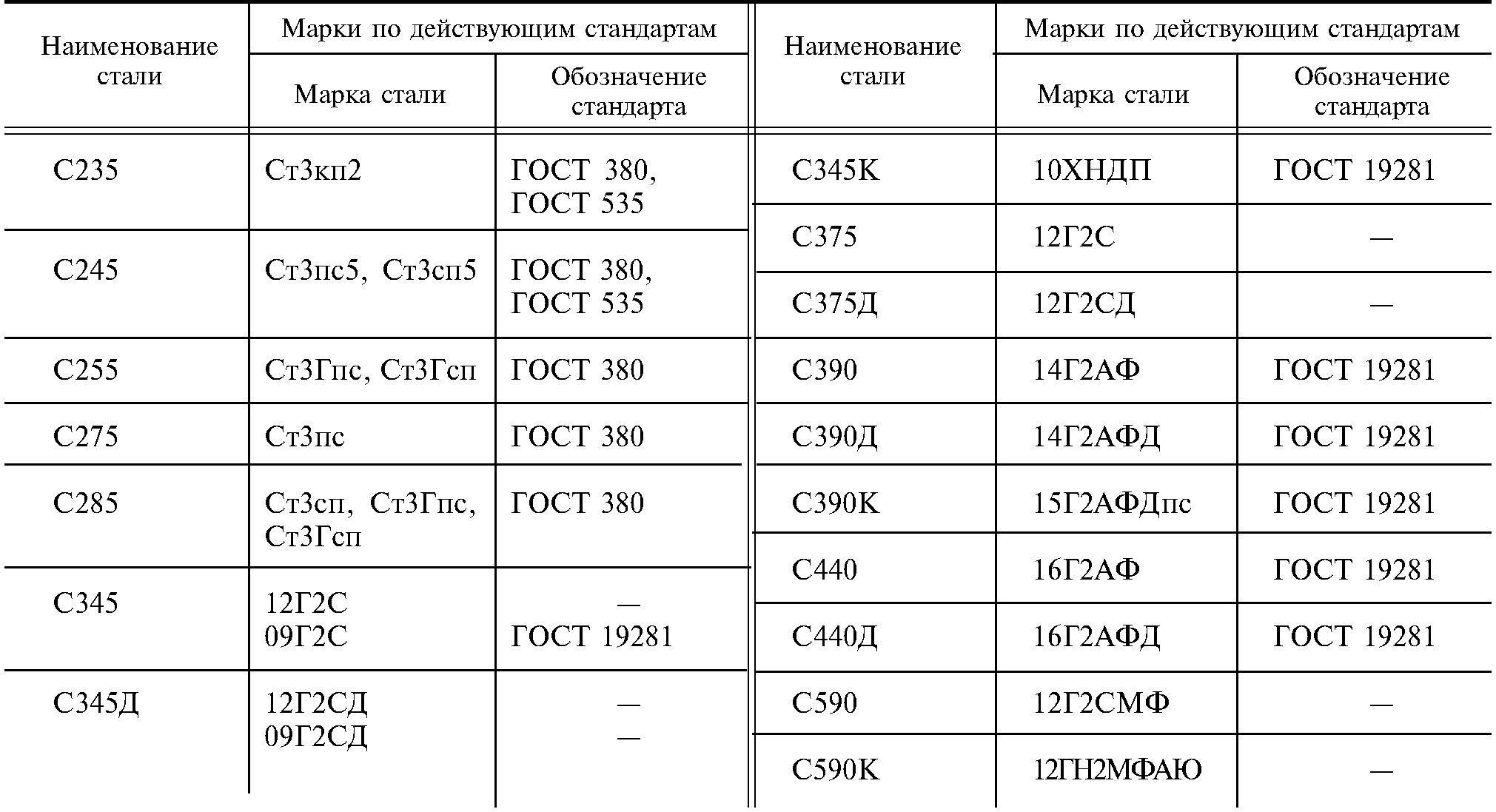

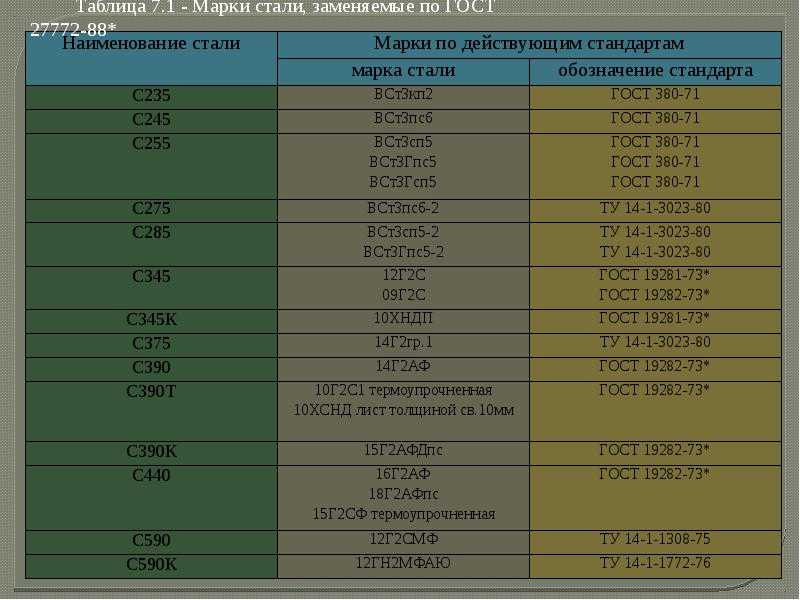

По ГОСТ 27772-88, марке С245 соответствуют стали:

Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)

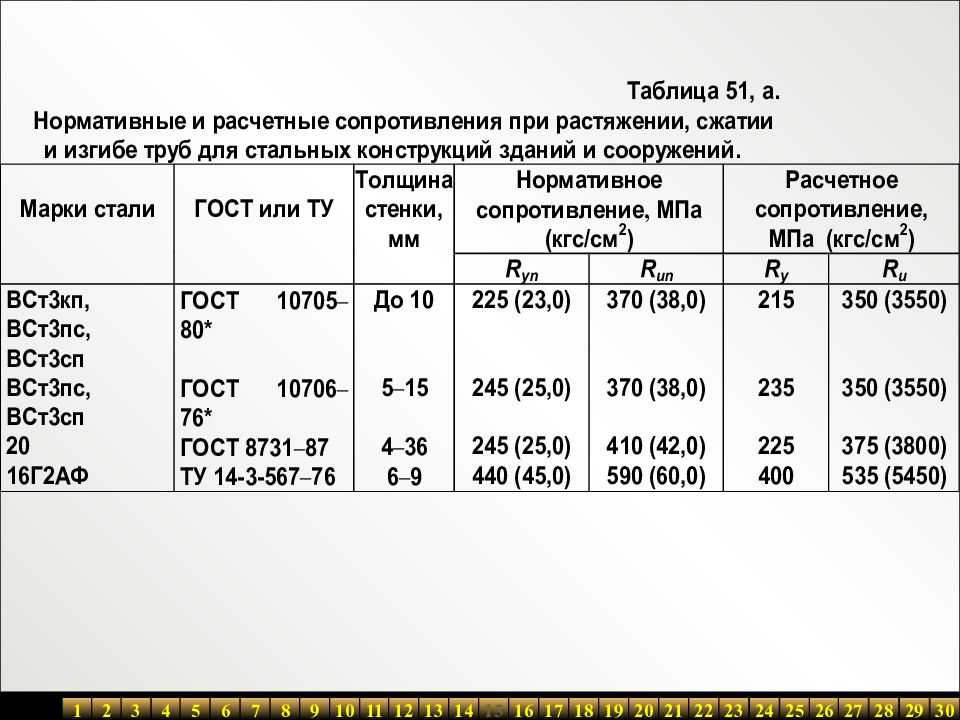

ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

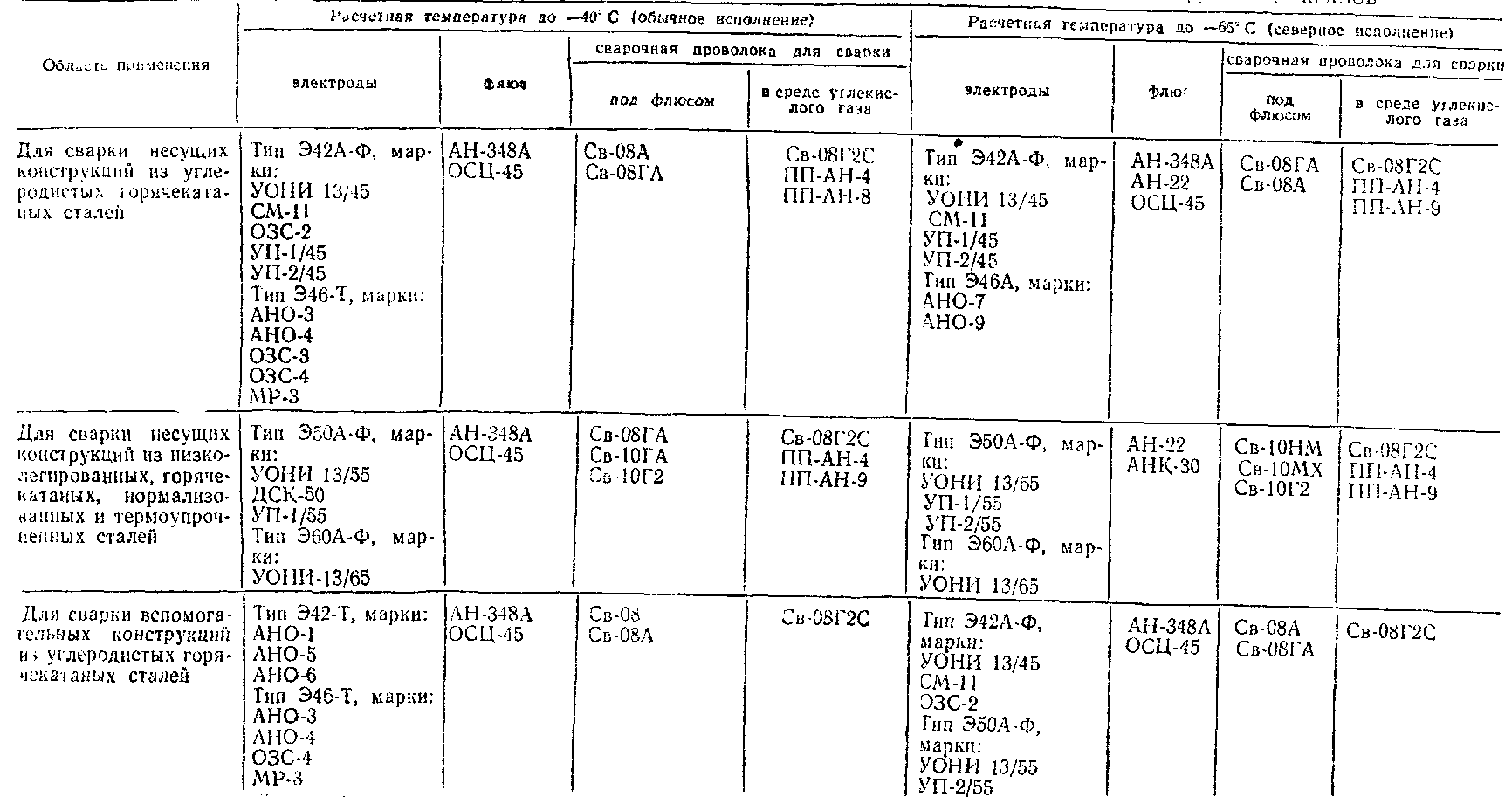

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Рейтинг: 0/5 — 0 голосов

Расшифровка стали

Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:

Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.

Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:

Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.

Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.

Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.

Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.

Сталь марки С345 имеет достаточное количество аналогов, как за рубежом так и отечественные. Среди них наиболее распространены следующие маркировки:

Плотность с345 равна 7850 кгм3. Температура плавления составляет около 1550 ºC. Полный переход из твердого состояния в жидкое наблюдается при 1620 ºC. Обладает хорошей теплопроводимостью. При увеличении температуры на 20 ºC расширяется на 30-40 мкм. Плохо пропускает электрический ток. Магнитна.

Марка с345 не отличается повышенной стойкостью к агрессивным воздействиям среды. Взаимодействует с кислородом в обычных атмосферных условиях, образуя ржавчину. По этой причине в строительстве ее применяют, предварительно нанеся на ее поверхность влагозащитные покрытия. С345 растворяется во всех видах кислот и щелочей.

Сталь обладает низкой твердостью порядка 20. 24 единиц по шкале Роквелла. Временное сопротивление на разрыв — нагрузка, при которой происходит разрушение стали — составляет 440-470 МПа. Деформироваться металл начинает уже при 345 МПа. Достаточно пластична. Относительное удлинение на разрыв равно 21%.

Сталь с345 относится к первой группе свариваемости. Сварка не требует каких-либо подготовительных операций: прогрева поверхности, использование флюсов и т. д. Сварные швы получаются плотными и по своей прочности при нагрузке на сжатие не уступают аналогичному параметру цельного металла.

Сваривается сталь методом ручной дуговой сварки. Для предотвращения перегрева применяется низкая сила тока порядка 40 А. Для лучшего сцепления кромок, поверхность стали перед сваркой предварительно зачищают.

Не упрочняется под воздействием термической обработки. Причина этого кроется в низком содержании углерода и отсутствии достаточного количества таких легирующих элементов как хром.

Предел прочности

Твердые тела способны выдерживать ограниченные нагрузки, превышение предела приводит к разрушению структуры металла, формированию заметных сколов или микротрещин. Возникновение дефектов сопряжено со снижением эксплуатационных свойств или полным разрушением. Прочность сплавов и готовых изделий проверяют на испытательных стендах. Стандартами предусмотрен ряд испытаний:

Продолжительное применение деформирующего усилия;
Кратковременные и длительные ударные воздействия;
Растяжение и сжатие;
Гидравлическое давление и др.

В сложных механизмах и системах выход из строя одного элемента автоматически становится причиной повышения нагрузок на другие. Как правило, разрушения начинаются на тех участках, где напряжения максимальны. Запас прочности служит гарантией безопасности оборудования во внештатных ситуациях и продлевает срок его службы.

Оцените нашу статью

МАРКИ ПО ДЕЙСТВУЮЩЕЙ НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

Прокат угловой равнополочный, обычной точности прокатки (В), размером 75-75-6 мм по ГОСТ 8509-86 из стали С245 по ГОСТ 27772-88:

Балка двутавровая № 20 по ГОСТ 8239-72 из стали С275 по ГОСТ 27772-88:

Швеллер J№ 18 с уклоном внутренних граней полок по ГОСТ 8240-72 из стали С285 по ГОСТ 27772-88:

Прокат листовой размером 10-1000-2000 мм, повышенной точности (А), высокой плоскостности (ПВ), с обрезной кромкой (О), из стали С390 по ГОСТ 27772-88:

Прокат листовой размером 8-1000-2000 мм, нормальной точности (Б), улучшенной плоскостности (ПУ), с необрезной кромкой (НО), по ГОСТ 19903-74 из стали С345 с повышенным содержанием меди (Д),категории 3 по ГОСТ 27772-88:
