Summary of UML Vs. BPMN
In a nutshell, UML is more than just a visual notation; it’s a visual modeling language intended to specify, visualize, construct, and document the artifacts of a software system. UML models can be used to generate code and test cases. It can be used in several different ways in real-world development projects, mainly in areas like web applications and embedded systems. BPMN is common modeling notation which takes a process-oriented approach to modeling of systems and fills the gap between the business process designs and their implementation. The BPMN notation aims to be readily understandable by all business users.

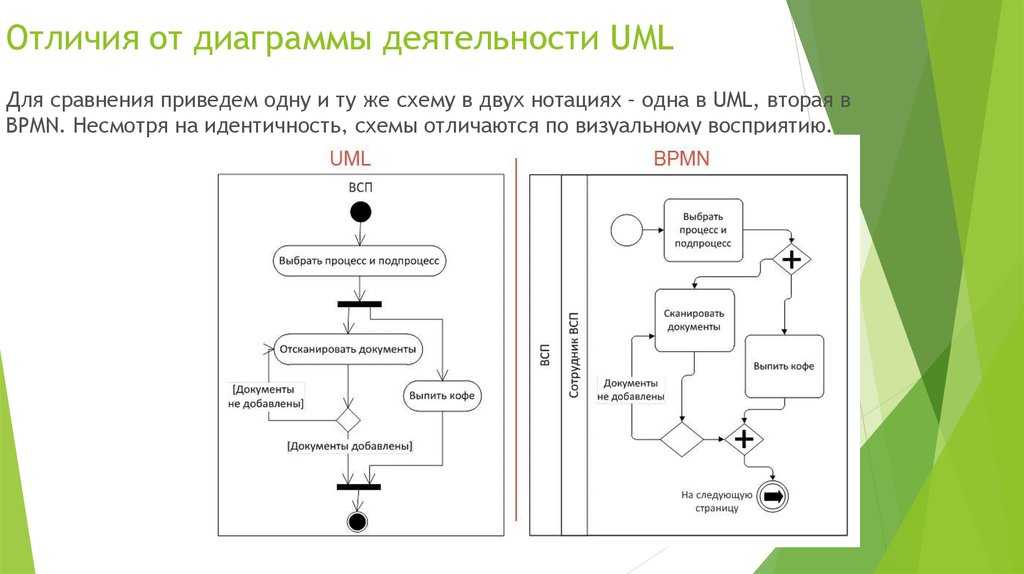

Разница между нотациями
BPMN нотация использует более универсальные элементы, которые могут быть определены двумя графическими объектами – форма элемента и иконка, которая отображена в данном элементе. Это дает возможность использования различных комбинаций форм и иконок вместо ввода новых графических элементов. В результате общее количество объектов, которые используются в нотации, уменьшается, а это значительно упрощает построение и дальнейшее чтение модели.
При этом UML нотация более понятна пользователям, не имеющим специальной подготовки, т.к. она понятна на интуитивном уровне. В данной нотации используются не универсальные элементы, однако они широко известны. Например, для отображения параллельно выполняющихся действий нотация предлагает использовать параллельные линии. Это интуитивно понятно любому пользователю, даже тому, который не изучал язык моделирования.
UML нотация представляет результат, чем-то схожий с блок-схемами, которые изучают в российских учебных заведениях. В результате российский пользователь быстро и легко понимает сущность показанной схемы. Понимание изображения, построенного в соответствии с BPMN-нотацией, требует дополнительного изучения.
Модель методологий
UML представляет собой язык визуального моделирования, предназначенный для разработки программного обеспечения.
BPMN при этом представляет графическую иллюстрацию бизнес-процессов, которая легко понятна всем пользователям системы.
Нотация UML направлена на то, чтобы получить модель программной системы, а не разработать ее. В то же время целью нотации BPMN является составление модели бизнес-процесса.
Подход к моделированию
UML – объектно-ориентированный язык, использующий соответствующий подход в моделировании приложения. Таким образом, фокус нотации сведен на стандартный язык, а не на процесс, отражающий реальность. Нотацию UML используют для формирования простой метамодели, в которой объединена семантика и появляется возможность построения общей нотации.
BPMN же является процессно-ориентированным языком. Он сфокусирован на бизнес-процессах, а другие области практически не затрагивает.
Области применения
UML используется в работе с объектно-ориентированными системами. Основными областями применения становятся различные коммерческие приложения, ввеб-приложения, встроенные системы. Но следует подчеркнуть, что использование данной нотации не дает возможности спроектировать систему. Эта нотация предусматривает возможность только задокументировать имеющуюся модель.

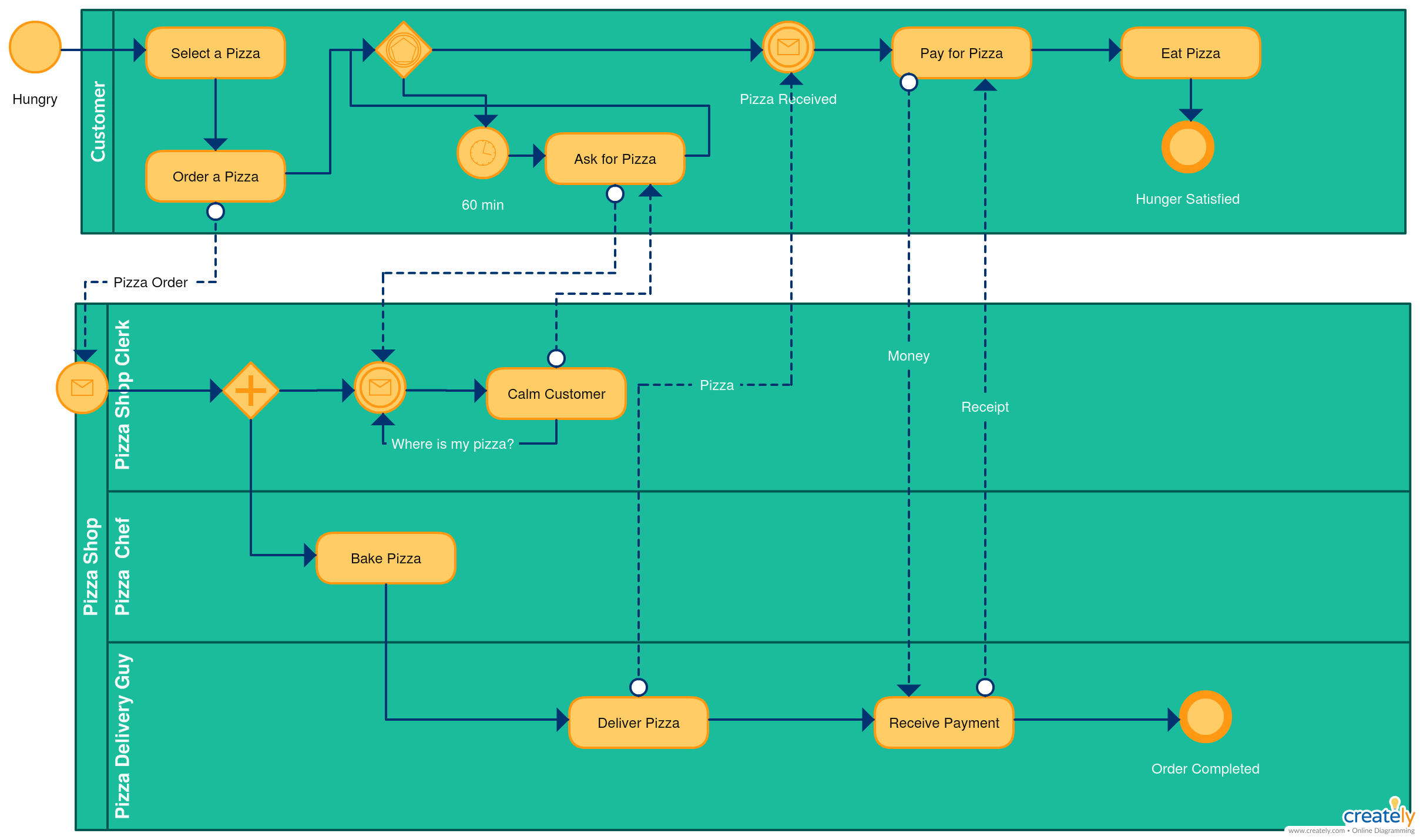

Business Process Modeling Notation (BPMN)
BPMN stands for Business Process Modeling Notation. It is a visual modeling language for business analysis applications and for enterprise process workflows created by the company OMG, the Open Management Group.
BPMN is simple and easy to understand by all business stakeholders whether they are software developers, data architects, business users and/or business analysts.
What are the?
Using this mapping method for a business process forces to create a simple visual representation of, sometimes, complicated business practice or process. Thus, BPMN gives you an overview and understanding of a process from start to end. It also targets the strengths as well as the weaknesses of an existing process (also called AS-IS). An example is time wasted waiting.
Example of a BPMN Flow – Source: MCFTech
As a picture is worth a thousand word, let’s take an example! In the BPMN diagram above, we can see the different activities belonging to the different profiles within the support department of a company: the front desk responsible receives a support case, reviews it, escalates it, and so on.
BPMN makes thus very cleaR:
- who takes care of what
- when should they do it
- in what order should the steps be taken
However, there is a limitation, in BPMN diagrams, it isn’t possible to see which objects are involved in the process.
Как использовать диаграмму в нотации Bpmn для оптимизации бизнес-процессов
Диаграммы в нотации Bpmn (Business Process Model and Notation) являются мощным инструментом для оптимизации бизнес-процессов. Они позволяют визуализировать и анализировать процессы на разных уровнях детализации и обеспечивают ясную и понятную коммуникацию между участниками проекта.
Вот несколько способов, как диаграммы Bpmn могут помочь вам оптимизировать бизнес-процессы:
- Визуализация процессов: Создание диаграммы Bpmn позволяет визуализировать бизнес-процессы, отображая все шаги и связи между ними. Такая визуализация помогает лучше понять процесс и выявить его узкие места, лишние шаги и потенциальные проблемы.
- Анализ процессов: Диаграммы Bpmn предоставляют возможность анализировать бизнес-процессы и оптимизировать их на основе полученных данных. Вы можете исследовать время выполнения каждого шага, выделить задачи, которые могут быть автоматизированы, увидеть, где возникают задержки или дублирование работ.
- Идентификация потенциальных проблем: Диаграммы Bpmn помогают выявить потенциальные проблемы в бизнес-процессах. Например, вы можете заметить, что определенные шаги выполняются в неправильном порядке или что некоторые задачи выполняются неэффективно. Таким образом, вы сможете внести изменения, чтобы устранить эти проблемы и улучшить производительность.
- Оптимизация производительности: Благодаря диаграммам Bpmn вы сможете оптимизировать процессы, устранить лишние шаги, снизить время выполнения задач и улучшить всю производительность вашего бизнеса. Вы сможете выявить те процессы, которые можно автоматизировать или упростить, чтобы сделать их более эффективными.
Использование диаграмм в нотации Bpmn позволяет увидеть бизнес-процессы со всех сторон, идентифицировать проблемные моменты и произвести их оптимизацию для достижения максимальной эффективности
Но важно помнить, что Bpmn диаграмма — это всего лишь инструмент, а настоящая оптимизация бизнес-процессов требует анализа и эффективного исполнения изменений
События
Событие – это состояние, которое влияет или контролирует дальнейшее выполнение бизнес-процесса. Блок события в BPMN обозначается кругом. Внутри блока указывается наименование события.
Относительно точки выполнения процесса события делятся на:
промежуточное, произошедшее при выполнении процесса
События-обработчики — это все стартовые и некоторые промежуточные события. Если встречается событие-обработчик, то процесс ожидает наступления этого события, т.е. ожидает появления причины возникновения этого события. На диаграмме триггер внутри события, являющегося обработчиком, показывается незакрашенным.
События-инициаторы – это некоторые промежуточные события (включая промежуточное событие с типом «Неопределенное») и все конечные события. Если встречается событие-инициатор, то процесс просто выполняется дальше и ничего не ожидает. На диаграмме триггер внутри события, являющегося инициатором, показывается закрашенным.
Пример различных типов событий:
От DevOps к ProcessOps
До настоящего времени такое разделение не было существенной проблемой: специально обученные люди (то есть, аналитики) переводили с менеджерского языка на инженерный, а затем разработчики правили код, и это всех устраивало. Пусть это было не слишком эффективно, зато каждый оставался в своем «домике», не обременяя себя знаниями из смежных областей. Однако рынки становятся все более динамичными, а порой и турбулентными, поэтому иногда требуется вносить изменения в информационные системы чуть ли не ежедневно.
Ответом на этот вызов стало появление концепции DevOps, в которой разработка, внедрение и эксплуатация завязаны в единый цикл. Чтобы это стало возможным, не только программное обеспечение, а вообще все компоненты информационной системы, включая конфигурации, контейнеры, виртуальные машины, сетевые настройки, права доступа, политики резервного копирования, процедуры развертывания и все прочее, представляли собой код, который лежит в некоем репозитории с контролем версий. Даже стали говорить «Everything as a code» — все как код.
Само собой напрашивается, что бизнес-процессы тоже должны попасть в этот список, чтобы их цикл обновления тоже был непрерывным и быстрым, чтобы наряду с DevOps заработал и ProcessOps. Технически к этому все готово — есть нотация, понятная и людям, и движкам; и есть модели, которые позволяют процессы исполнять. Те есть, фактически процесс уже есть код, благодаря BPMN.
Но из-за отсутствия всеобщей «процессной грамотности», причем не на уровне концепций, а так, чтобы каждый мог любые схемы «читать без словаря», эта практика пока не распространена широко. Наиболее передовые организации уже озаботились этим и реализуют внутренние образовательные проекты, чтобы BPMN действительно стал языком общих коммуникаций для всех заинтересованных сторон. Такой подход в результате должен обеспечить более высокую отдачу от инвестиций в технологии BPM.
BPMN как «вульгарная латынь»
Обосновавшиеся на обломках Римской империи варвары говорили отнюдь не на классическом языке Катулла и Цицерона, а на так называемой «вульгарной латыни», как умели, путая спряжения и падежи.
Ситуация с BPMN, к сожалению, во многом выглядит аналогично. По задумке авторов единая нотация должна была помочь установить понимание между аналитиками, бизнесом и разработчиками, но каждый понимает ее в меру своего разумения — что создает немало проблем в коммуникациях. Ни будущие менеджеры, ни программисты не изучают нотацию моделирования процессов в университетах. До сих пор считается, что это удел системных или бизнес-аналитиков. Конечно, BPMN — это не китайская грамота, вполне можно разобраться и самому. Но это если есть сильная мотивация, а она бывает редко. И выходит, что все сообщество людей, причастных к описанию, моделированию и внедрению систем управления бизнес-процессами, общается между собой не на строгом едином языке, а на его диалектах.
Пожалуй, ярче всего это проявляется в том, что существует два уровня моделей бизнес-процессов: «менеджерский» и «инженерный». С одной стороны, это выглядит логичным — бизнесу не нужно вдаваться в технические детали, главное, чтобы была ясна суть. Многие бизнес-аналитики также стоят на этой позиции, в результате чего появляются схемы процессов, которые BPM-движок не сможет исполнить. Одна из наиболее популярных вольностей — это то, как люди используют сообщения в BPMN: они видят иконку, на которой изображен конверт, и трактуют ее буквально как электронную почту или месседжинг. А на самом деле этот элемент нотации введен для организации межпроцессного взаимодействия. И таких нюансов еще достаточно много. Более того: иногда без устных пояснений вообще нельзя понять, что имел в виду автор диаграммы — в этом случае пасует не только сам движок, но и разработчики.
Обратная ситуация немногим лучше: модель процесса от инженеров, которая учитывает действительно все требования, становится слишком сложной для восприятия ее бизнесом. И даже если там все правильно, заказчику сложно под этим поставить свою подпись, ибо он не понимает, как это будет работать.
Суммируя сказанное, можно сделать вывод, что существует информационный разрыв между управленческим и техническим уровнями BPMN, и нет прозрачного механизма, чтобы установить четкое и однозначное соответствие между ними. То есть, схему процесса, утвержденную руководством, кто-то должен вручную переработать, чтобы она превратилась в исполняемую модель.
Классификация областей применения процессных нотаций
1. «Архитектурные картинки»
Как наша компания делает деньги? Как выглядит матрица процессы-функции-ресурсы? Какими информационными системами какие бизнес-процессы обслуживаются? Если вы хотите нарисовать квадратик, написать в нем название своей компании, чтобы развернуть его в цепочку создания ценности, а потом показать взаимосвязь ключевых процессов, то ничего лучшего IDEF для этого пока не изобрели. Как вариант, DFD. Но точно не BPMN.
2. «Процессные картинки»
Если вы хотите разобраться и регламентировать работу сотрудников в рамках отдельных процессов для себя и/или для сертификации по ISO, то выбор процессных инструментов у вас максимально широк: начиная от слабо формализованных блок-схем и workflow-диаграмм до EPC. BPMN с этими задачами справляется не хуже, но пожалуй и не лучше.
3. Автоматизация
Если на первом месте для вас разработка программы, а процесс – только один из аспектов этой программы, то естественным выбором для вас будет UML. Если речь идет не о разработке, а о внедрении и сопутствующей кастомизации ERP, то тут отличные позиции у EPC, так как вы сможете странслировать процессные диаграммы, например, в настройки SAP.
4. Непосредственное исполнение
Трансляция процессных диаграмм в программный код отлично работает при условии, что речь идет об однократной автоматизации: аналитики поработали, нарисовали процессные диаграммы – программисты поработали, реализовали их в системе – внедрили, используем.
Вопрос только в том, насколько такая постановка задачи реалистична?
В последние годы все более распространенным становится мнение, что для широкого класса процессов, а именно бизнес-процессов, и в особенности бизнес-процессов кросс-функциональных (т.е. вовлекающих более несколько подразделений верхнего уровня) и сквозных (начинающихся и заканчивающихся на клиенте) это ключевое допущение концепции автоматизации процессов не выполняется.
Бизнес-процессы меняются, и меняются достаточно часто – в диапазоне, условно, от еженедельно до ежеквартально. И тут возникает хорошо известная (хотя, возможно, в узких кругах) —
BPMN диаграммы при предпроектном обследовании предметной области
При проектировании информационных систем согласно ГОСТ 34.601-90 Автоматизированные системы. Стадии создания первым этапом является предпроектное обследование предметной области, в которой предполагается использовать будущую информационную систему. Именно на этом этапе BPMN и UML диаграммы наиболее тесно взаимодействуют, дополняя друг друга.
На первом этапе предпроектного обследования предметной области наиболее целесообразно применять BPMN, отражающую современный подход к визуальному моделированию.
Известно, что процесс описывает последовательность действий в организации с целью выполнения работы. В BPMN процесс изображается в виде диаграммы элементов потока, которые представляют собой набор действий, событий, шлюзов и последовательности других потоков, определяющие конечную семантику выполнения набора работ на уровне предприятия или выполняемые одним человеком.
Однако следует учесть, что применение BPMN для моделирования бизнес-процессов и для предпроектного обследования предметной области информационных систем должно несколько отличаться. Применение BPMN для моделирования с целью оптимизации или совершенствования бизнес-процессов рассмотрено во многих источниках. Особенности использования BPMN в процессе проектирования информационных систем рассматривается реже или сводится к моделированию бизнес – процессов.
Главной особенностью является то, что моделировать с помощью BPMN следует только автоматизируемые проектируемой информационной системой бизнес-процессы или их части. Пул в данном случае должен представлять собой набор неделимой совокупности операций(одна или несколько транзакций), выполняющихся определенной ролью или действующим лицом.
В настоящее время при разработке программного обеспечения проектируемой информационной системы применяется, как правило, событийный подход. Поэтому второй особенностью использования BPMN является то, что при построении диаграммы на BPMN следует особо выделять возможные события, возникающие в бизнес-процессах на практике.
Эта главнейшая особенность отличает BPMN от других устаревших нотаций(например, IDEF), в которых нет элементов моделирования событий. А эта возможность использования BPMN может в дальнейшем способствовать построению диаграмм последовательности и коммуникаций для проектируемой информационной системы на языке UML.
Еще важной особенностью использования BPMN при проектировании информационных систем является то, что элементы BPMN уже на этапе моделирования бизнес – процессов позволяют различать поток управления(операций) от потока сообщений(информационного потока), что не возможно сделать с помощью других графических нотаций, включая и диаграмму деятельности на UML. Здесь же можно также представить, если есть необходимость конечно, данные, используемые при выполнении бизнес-процессов
Технологию построения диаграммы на BPMN можно достаточно легко освоить самостоятельно. Для этого надо хорошо разобраться с назначением элементов графической нотации и немного уметь программировать на современных языках. Но а, если это трудно, то надо искать другие пути.
Достаточно подробный анализ программ для создания BPMN — диаграмм с примерами их использования можно найти в статье «Программы создания диаграмм BPMN«. В данной статье рассмотрены простейшие технологические приемы использования программ. Современная интегрированная среда разработки Rational Software Architect имеет встроенные средства для построения и анализа бизнес процессов с помощь. BPMN диаграмм.
Для более глубокого усвоения роли графической нотации BPMN при анализе автоматизируемых с помощью информационной системы бизнес -процессов можно, если пройти обучение на онлайн-курсах, например, на факультете Системной и бизнес-аналитики онлайн-университета GeekBrains. Системный аналитик это специалист, с которым проектировщики ИС тесно взаимодействуют при формулировке требования к IT-системам и описывают задачи для разработчиков информационных систем.
Построение BPMN — диаграмм можно выполнять сегодня во многих средах, например, таких как Visual Studio, Visio и т.п. Для профессиональное использования BPMN наиболее целесообразно применять специализированное программное обеспечение. Такого сегодня тоже много. Вот, например, доступное программное обеспечение Edraw, позволяющее быстро и качественно строить диаграммы BPMN благодаря своим мощным функциям. При этом имеет достаточно низкую стоимость.
Основные элементы BPMN
Как мы сказали выше, BPMN представляет собой систему условных обозначений для моделирования бизнес-процессов. Процессы в нотации представлены в виде графических последовательностей.
Ниже на иллюстрации приведён пример процесса — поиска и приёма на работу нового сотрудника.
Фрагмент описания бизнес-процесса в нотации BPMNСкриншот: личный архив Анны Солодовниковой
Разберём основные элементы нотации. Их будет достаточно для большинства схем.
Процесс (задача, подпроцесс). Задача — действие или операция, у которых нет дальнейшей декомпозиции в рамках процесса. Подпроцесс — декомпозированный процесс, в который включено несколько задач. На диаграмме он обозначается блоком со знаком +.
Изображение: Skillbox Media
Примеры задач в иллюстрации выше — «Заявка на подбор нового сотрудника», «Проведение собеседования». Часто задачи формулируют через глагол: «Провести собеседование», «Подобрать сотрудника».
Событие. Показывает состояние, которое влияет на дальнейшее течение бизнес-процесса или контролирует его. Примеры событий — старт процесса, его завершение, смена статуса документа, получение сообщения.
Изображение: Skillbox Media
Любая схема должна начинаться со стартового события и завершаться конечным. Промежуточных событий в процессе может и не быть, поэтому это необязательный элемент.
В нашем примере стартовые события — «Потребность в расширении штата» и «Текущий сотрудник написал заявление на увольнение».
Шлюзы. Показывают слияния потоков управления в рамках процесса. Среди них выделяют:
Параллельный шлюз — означает, что два процесса исполняются одновременно. Читается как «И».В нашем примере параллельный шлюз — «Проведение собеседования» и «Проведение собеседования, заполнение листа оценки кандидата».
Изображение: Skillbox Media

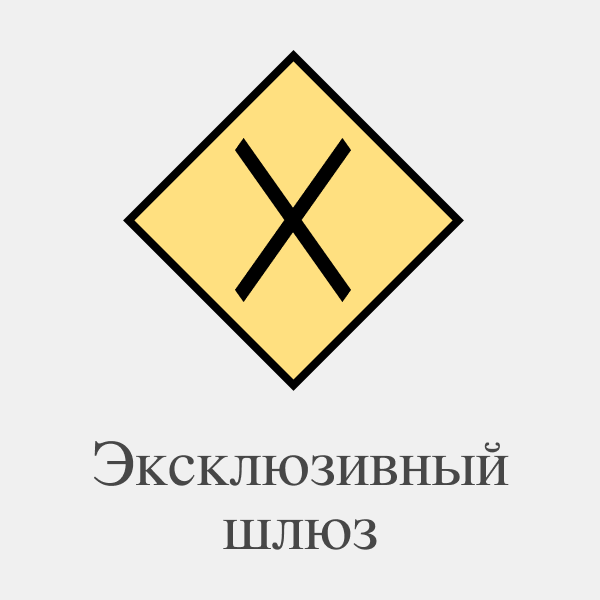

Эксклюзивный шлюз — используют, чтобы обозначить ветвление потока управления на несколько альтернативных потоков, когда процесс зависит от выполнения условия. Читается как «ИЛИ».В этом случае процесс идёт чётко по одному из потоков.
Изображение: Skillbox Media

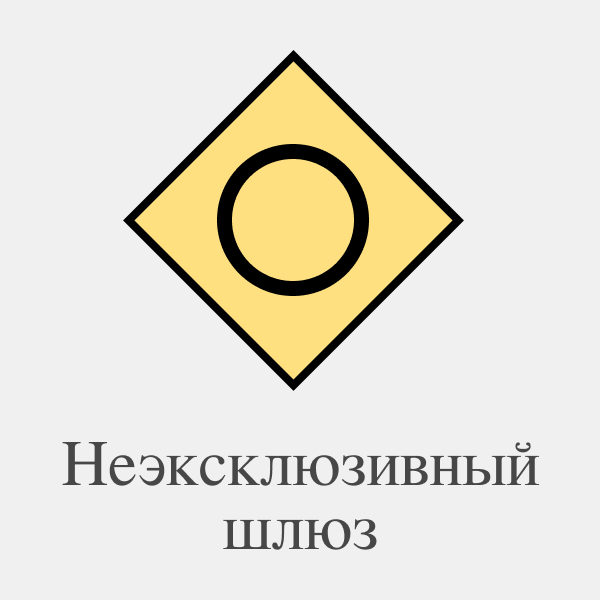

Неэксклюзивный шлюз — применяют, чтобы показать ветвление потока управления на несколько других, когда процесс зависит от выполнения условий. Читается как «И/ИЛИ». В этом случае процесс может пойти по двум потокам одновременно, а может — только по одному из них. Такой шлюз используется редко.
Изображение: Skillbox Media
Объект данных. Показывает, какие объекты сопровождают выполнение процесса. Например, бумажный документ, электронный документ, информацию и так далее.
В нашем примере объекты данных — «Заявка на подбор», «Лист оценки кандидата», «Предложение о работе».
Изображение: Skillbox Media
Потоки. Это стрелки, которые показывают движение по процессам и порядок их выполнения. Есть несколько видов потоков:
Поток управления — показывает, в каком порядке выполняется процесс. Эти стрелки связывают между собой задачи, события и шлюзы.Пример — связь между задачами «Поиск подходящих кандидатов» и «Отправка релевантных резюме». Это две задачи, которые последовательно идут друг за другом.
Изображение: Skillbox Media
Поток сообщений — показывает передачу сообщений или объектов из одного процесса в другой. В нашем примере так показана связь между подготовкой заявки на подбор сотрудника и принятием этой заявки в работу.
Изображение: Skillbox Media
Ассоциация — показывает связи объектов данных и баз данных с процессами.Например, задача «Проведение собеседования, заполнение листа оценки кандидата» связана с помощью ассоциации с документом, где хранится этот лист оценки.
Изображение: Skillbox Media
Пулы (дорожки). Показывают участников бизнес-процессов. Например, должности, подразделения, роли, внешние субъекты. Дорожка не может соответствовать системе или другим объектам — только людям.
Например, в нашей иллюстрации дорожки соответствуют кандидату, HR-менеджеру, руководителю отдела.
Изображение: Skillbox Media
Полный список элементов, которые используют в нотации, можно посмотреть здесь.
What is Unified Modeling Language (UML)?
The Unified Modeling Language (UML) is a general-purpose visual modeling language in the field of software engineering consisting of an integrated set of diagrams, intended to specify, visualize, construct, and document the artifacts of a software system. It is a standard notation for the modeling of a system, but not a way of designing a system. To use UML, you need to apply a method to it. As the UML is not tied to any particular modeling approach, it can be applied via any design method you wish. The reason for its popularity is that it has been in gestation for a very long time and has been open to public review for a number of years now. The UML specification is intended to support most existing object-oriented development processes.
Unified Modeling Language (UML)
What is UML?
UML was also created by OMG as its counterpart. UML or Unified Modeling Language is a modelling language for development within the software engineering field. It is composed of a set of integrated diagrams and intends to specify, visualize, construct, and document the elements of a software system.
Thus, by design, UML uses the same approach object-oriented of analysis and design that can be used in programming languages such as C++ or Java.
It is not a programming language, but since it follows the same logic as object-oriented programming, its diagrams can thus easily be transcribed in code using programming languages. Some tools, like UML designer, can even do this translation automatically!
Why should you use UML?
UML makes complex systems crystal-clear for the stakeholders involved. It thus should be used when dealing with multiple objects in a system, as it will simplify the understanding of relationships between attributes and objects.
What are the advantages of UML?
It helps illustrate properly data models even when they are complicated;
It transforms the system requirements in a visual output; pinpoint the potential prospects.
UML can be used to model software systems, but also non-software systems!
Another pro of UML is the abundance of its tools. Some of those are even meant to reverse engineer code and translate it back in those used to apply design patterns.
Example of UML usage in process modeling
In order to use UML, one can go through the following typical steps, but one should keep in mind that there are several modelling strategies for UML:
- Pinpoint and model the needed classes
- Pinpoint and model how the classes interact
- Identify the features/attributes of objects
The following diagram gives an example of how this information should be structured.

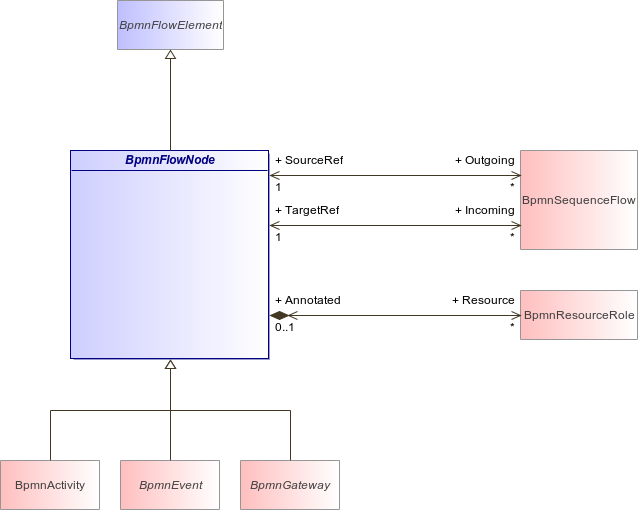

Example of UML modeling languages – Source
What is Business Process Model and Notation (BPMN)?

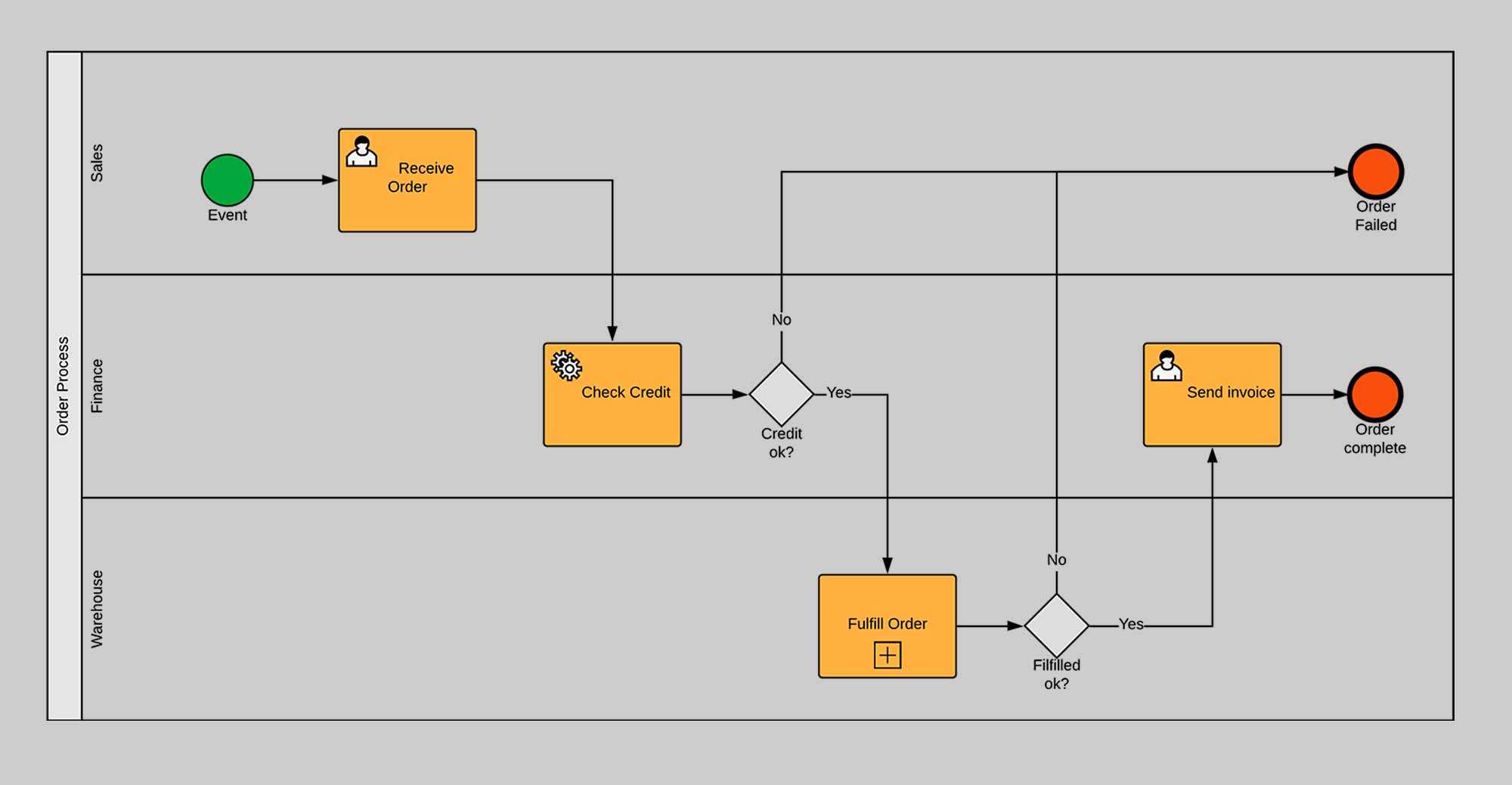

The Business Process Model and Notation (BPMN) is a graphical illustration of business processes in a business process model with the primary goal of providing a notation that is easily understandable by all business users. BPMN was originally conceived and developed by the Business Process Management Initiative (BPMI) in 2004, but the BPMI gave the rights to maintain the BPMN notation to the Object Management Group (OMG) in 2006. BPMN is still maintained by the OMG which owns many specifications including CORBA, UML, CWM, and other industry-specific standards. BPMI itself is a member of several key organizations, including OASIS, W3C, OMG, and WfMC. The BPMN notation is used by business analysts and developers alike to represent a business process in an intuitive visual form.
Часто задаваемые вопросы о нотации BPMN
Какое количество блоков целесообразно размещать на одной схеме?
Не существует каких-то специальных ограничений. Блоков внутри пула может быть столько, сколько поместится. Но слишком большое количество элементов, особенно второстепенных, может значительно снизить удобство использования и наглядность. У бизнес-аналитиков есть неписаное правило: грамотное расположение процессов в пуле – линейное.
Кто может моделировать бизнес-процессы?
В принципе, эта задача под силу любому специалисту, но на практике проектирование сложных блок-схем с множеством разветвлений и связей лучше поручить квалифицированному аналитику, имеющему соответствующую сертификацию.
В каких сферах не применяется нотация BPMN?
BPMN не используют при моделировании структур компаний, потоков данных и функционального разбиения. Для этих задач лучше применять диаграммы DFD, которые имеют определенные отличия от нотаций, хотя в схемах последней и могут отражаться некоторые из информационных потоков в структуре процесса.
Использование нотации BPMN дает ряд преимуществ. Построенные с ее помощью схемы наглядно представляют внутреннею логику протекания процессов за счет эффективного использования операторов и других элементов. В современном бизнес-сообществе именно эта нотация считается эталоном при моделировании процессов.

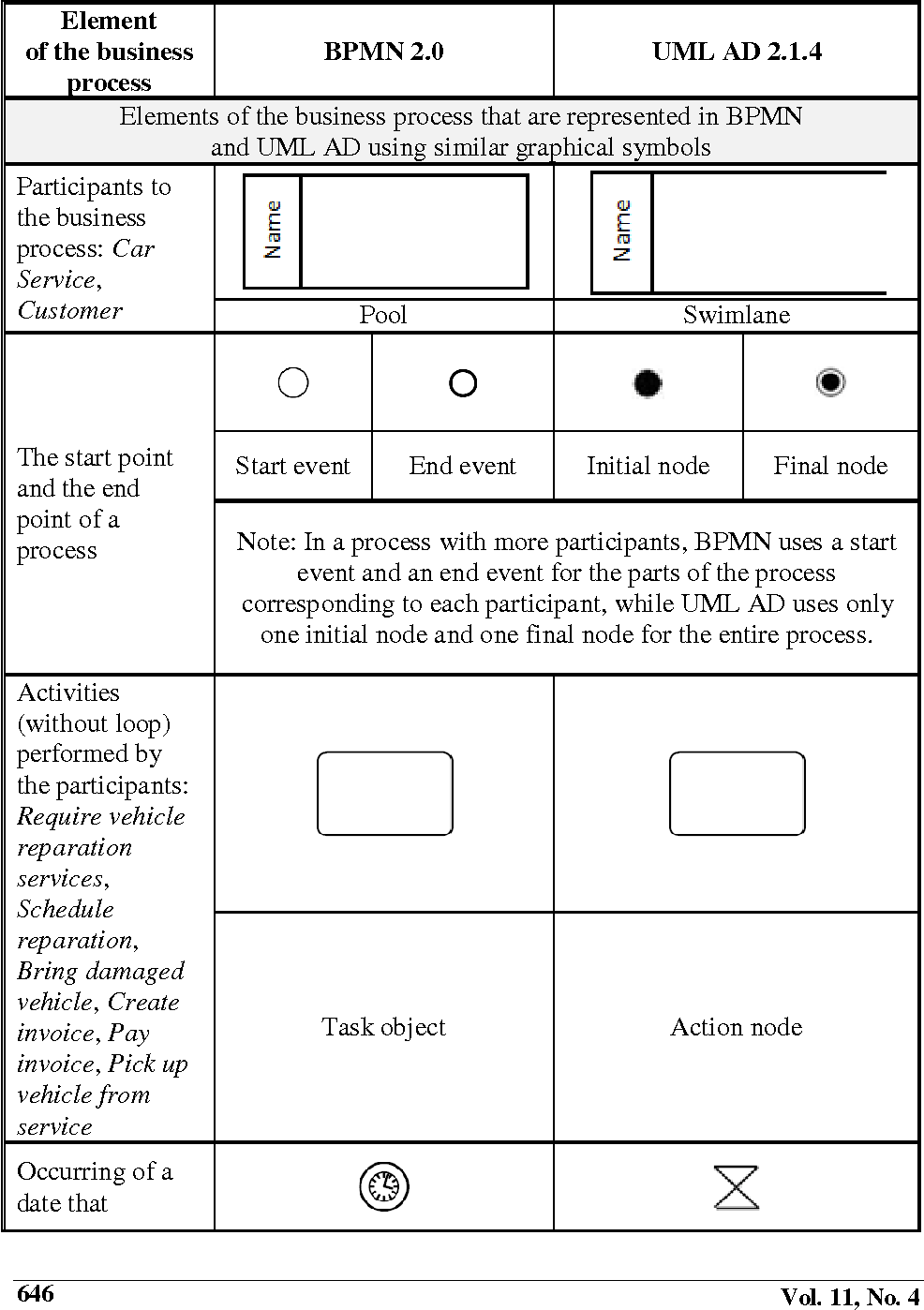

Difference between UML and BPMN
– The Unified Modeling Language (UML) is a general-purpose visual modeling language in the field of software engineering consisting of an integrated set of diagrams, intended to specify, visualize, construct, and document the artifacts of a software system.
The Business Process Model and Notation (BPMN), on the other hand, is a graphical illustration of business processes in a business process model with the primary goal of providing a notation that is easily understandable by all business users. The UML notation is primarily focused on modeling software system, but not designing a system, whereas the BPMN notation is focused on modeling business processes.
– The UML is inherently an object-oriented modeling language which takes an object-oriented approach to the modeling of applications. This means UML focuses on a standard language but not a standard process, which reflects what happens in reality. The UML notation intends to develop a common, easy to implement meta-model which unifies semantics and from which a common notation can be built.
The BPMN, on the other hand, takes a process-oriented approach to modeling of systems. It focuses on business processes without covering other aspects of an organization and it covers only the description of the notation’s elements.
– The UML graphical notation is intended to use with object-oriented systems and applications, mainly in areas like web applications, commercial applications, embedded systems, etc. However, it’s not a design method, but it is purely a notation for documenting a design. It gives a standard way to document a system model covering several areas including banking and financial services, telecommunications, retail, transportation, and more.
BPMN is widespread modeling notation used by business analysts, IT developers, and business people who manage the business processes.
BPMN и UML диаграммы в курсовом и дипломном проектировании
BPMN и UML диаграммы при выполнении курсовых и дипломных(бакалаврских) работ по направлению подготовки Информационные системы и технологии являются основой визуального моделирования. При этом студентами часто приходится использовать Rational Rose, хотя можно применить и более простые, но бесплатные программы построения диаграмм UML, такие как MS Visio и Lucidchart.
Однако, сложность освоения Rational Rose иногда приводит к тому, что у студента не получается с курсовой и дипломной(бакалаврской) работой. В этом случае можно прибегнуть к помощи различных фирм, занимающихся написанием курсовых и дипломных работ на заказ. Но будьте осторожны в своем выборе. За услугами обращайтесь только к тем организациям, которые уже успели себя зарекомендовать.
Здесь можно обратить внимание на сервис Заочник, который давно уже помогает заочно обучающимся студентам в написании контрольных и курсовых работ и проектов, оказывает помощь в написании выпускных квалификационных работ. Для перехода на сайт сделайте клик по рисунку
На мой взгляд хорошо зарекомендовала себя крупнейшая фриланс-биржа Напишем, которая оказывает услуги студентам по написанию курсовых, дипломных, контрольных и любых других учебных работ на заказ. Здесь Вы сможете получить квалифицированную работу, написанную, как правило, преподавателями и аспирантами высших учебных заведений. Работа будет сделана именно для Вас, что устранит риск увидеть ее еще у кого-то, как не редко это случается.
Обратите внимание. Если Вы установите расширение кэшбэк-сервиса LetyShops, то Вы после перехода по приведенной ссылке легко активизируете кэшбэк до 12.5%
Покупать услугу с кешбэком это выгодно.
Что такое BPMN?
BPMN дает графическое, статистическое и графическое представление с использованием фигур, маркеров и стрелок, что облегчает понимание и облегчает поток информации.
BPMN была создана, чтобы охватить множество областей применения и обеспечить сквозные бизнес-процессы. Три сквозные классификации BPMN: частные, абстрактные и совместные процессы.
Частные бизнес-процессы являются внутренними конкретными организациями и представляют собой тип процесса, который обычно называют рабочим процессом.
Последовательность выполнения процесса ограничена ограниченной областью и не может пересекать границы этой области. С другой стороны, абстрактные процессы представляют собой взаимодействие между частными и другими процессами.
К ним относятся мероприятия за пределами частного бассейна. Наконец, сотрудничество представляет собой взаимодействие или беседу между двумя или более бизнес-объектами.
Этот тип процесса моделируется индивидуально или отдельно или в рамках более крупной программы BPMN, чтобы усилить взаимосвязь, сформированную между процессом сотрудничества и другими его действиями.

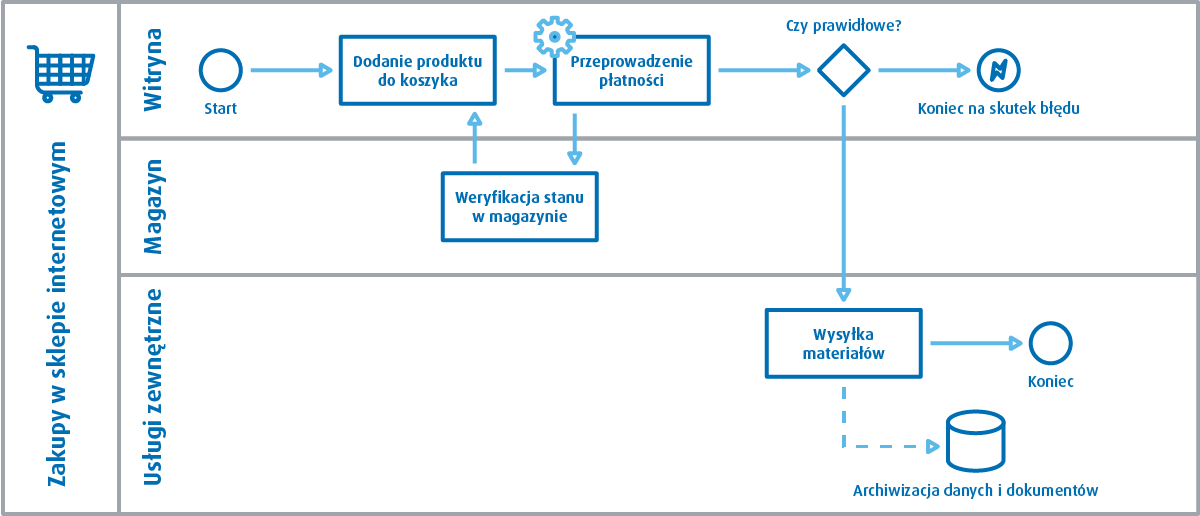

BPMN показывает четыре элемента для бизнес-процессов: объекты потока, соединяющие объекты, дорожки и артефакты.
Объекты потока представляют широкий спектр событий, действий и шлюзов, которые будут соединять объекты, представленные в потоке последовательности, потоке сообщений и ассоциации.
Плавательные дорожки, как следует из названия, имеют бассейн и дорожку, тогда как артефакты имеют объекты данных, группы и аннотации.
Выводы
BPMN есть за что покритиковать – за эклектичность, за отсутствие средств для моделирования высокоуровневых (архитектурных) диаграмм. Но у этой нотации есть решающие, на мой взгляд, преимущества:
- BPMN на сегодня – единственная распространенная нотация, позволяющая реализовать концепцию непосредственного исполнения бизнес-процесса.
- BPMN – это две нотации в одной: полная палитра для моделирования исполняемого процесса и сокращенная для упрощенных, интуитивно-понятных диаграмм.
- Публикация версии 2.0 стандарта вызвала консолидацию отрасли и сделала BPMN мейнстримом. BPMN для управления процессов сегодня – то же самое, что SQL для управления данными 20 лет назад.
Понять причины бума вокруг BPMN можно, только выйдя за круг привычных представлений – узнав, что еще можно делать с бизнес-процессами кроме того, чтобы их рисовать. Если для вас концепция исполняемых бизнес-процессов внове, составьте о ней собственное представление с помощью какой-нибудь системы BPMS с сохранением модели, например Bizagi BPM Suite. IBM BPM или Oracle BPM Suite тоже пойдут, но Bizagi на порядок проще скачать и инсталлировать.
В традиционных применениях BPMN конкурентоспособен, но не более того – радикальных преимуществ он не даст. Поэтому если вам комфортно в рамках традиционных применений или если вы принципиально не дружите с ИТ, то не забивайте себе голову – по большому счету, BPMN вам не нужен.
