Связь и распорка: основные отличия и применение в строительстве

Пластины изменения угла развала задних колес

Эти пластины неравной толщины предназначены для придания задним колесам автомобиля отрицательного наклона в 1 градус. Это решение пришло из автоспорта, но там задние колеса изогнуты на минус 2-3 градуса, что неприемлемо для гражданских автомобилей. Многие иностранные автомобили с завода имеют отрицательный задний развал для улучшения управляемости.

Отрицательный угол развала увеличивает площадь контакта заднего колеса с дорогой, и сила тяги увеличивается под воздействием бокового ускорения. Это означает, что колеса меньше «прогибаются» на повороте. Это улучшает поведение в поворотах на высокой скорости и устойчивость при боковой нагрузке. Еще одним преимуществом является снижение износа шин автомобиля.

Анкеры: виды и особенности применения

Анкер представляет собой крепежный элемент, который предназначен для фиксации различных конструкций и материалов. Кроме того, данным названием характеризуют детали, частично забетонированные в любое изделие из бетона. В зависимости от конструкции, формы и назначения, различают такие виды анкеров:

потолочные;
забивные;
клиновые;
рамные;
анкеры с полукольцами и кольцами;
анкеры с гайками.

Их объединяет общая функция – крепежная. Например, забивные анкеры с внутренним типом резьбы и конусообразным клином необходимы для того, чтобы фиксировать различные изделия и материалы к кирпичному или бетонному основанию. Устанавливается он довольно просто: он фиксация осуществляется в заранее изготовленное отверстие. Его радиус и глубина подбираются, в зависимости от размеров самих анкеров.

Клиновидные изделия используются для оперативного крепления в бетонах планок, профилей, подвесных потолков. Такие виды анкеров очень часто используют для фиксации тяжелого оборудования в твердом основании. Для качественного монтажа клиновых анкеров, в бетонном основании просверливается отверстие, в которое с помощью молотка забивается изделие, впоследствии затягиваемое гайками. Что касается потолочных анкеров, то они могут изготавливаться из оцинкованной стали, и необходимы для фиксации профилей из металла, фасадов, перил, решеток и прочих изделий на бетонной или каменной основе без появления трещин. Рамные же анкеры необходимы для крепления рамы и дверных деревянных коробов к бетонным стенам.

Очень много пользователей пытается использовать данный вид крепежа не по назначению. Например, их крепят к стенам из кирпича, в результате чего портится крепежный элемент и нервы. Но главное – это очень большие отверстия, которые остаются в кирпиче после выемки анкера. Они используются, как правило, в бетонных материалах, в то время как в мягких такие болты имеют свойство просто прокручиваться. Классификация анкеров – это также очень трудная задача, так как изделия могут относиться к разным группам одновременно, однако обычно выделяют три их вида:

крепежные;
крюкообразные;
петлевые.

Первый тип является универсальным, второй предназначен для подвешивания предметов, а третий – для того, чтобы что-то цеплять. Кроме того, данные крепежные элементы можно разделить и такие основные группы – с клином на конце и с клином в форме гайки. Анкера изготавливаются в фиксированных типоразмерах – самые маленькие имеют длину 50 мм и диаметр 6-8 мм, в самые большие – до 500 мм и диаметром до 22 мм.

Совет: вопрос, как установить анкер, может быть решен очень просто. Для этого достаточно просто корректно подобрать диаметр отверстия – сверлить необходимо буром точно такого же размера, как сам анкер – рассчитывать что болт 12 мм будет держаться в отверстии 15 мм не приходится. Также не желательно ничего наматывать на анкера, это не имеет никакого смысла – достаточно просто его вставить в отверстие и закрутить отверткой.

Значение связи и распорки в конструкциях

Связь и распорка — два важных элемента в строительстве, которые используются для обеспечения прочности и устойчивости конструкций.

Связь служит для соединения различных элементов в одну целостную конструкцию. Это может быть связь между двумя стенами, между балками или между колоннами. В зависимости от конструкции, связь может быть выполнена в виде швеллера, трехшарнирной рамы или просто жесткой связью через фланцы.

Распорка, в свою очередь, служит для устранения изгибов и прогибов конструкции. Она может быть горизонтальной или вертикальной и устанавливается перпендикулярно действующей осевой нагрузке. Распорка может быть выполнена в виде колонны, балки или веревки, которая натягивается между двумя точками.

Однако, использование связи и распорки может быть не только функциональным, но и имеет эстетическое значение. Например, связь может использоваться для создания интересной формы конструкции или для демонстрации искусства промышленного дизайна. Распорка, в свою очередь, может быть выполнена в виде скульптуры и стать элементом декора внутри помещения.

Таким образом, связь и распорка являются не только необходимыми элементами в строительстве, но и могут быть использованы для декорирования и создания уникального дизайна конструкции.

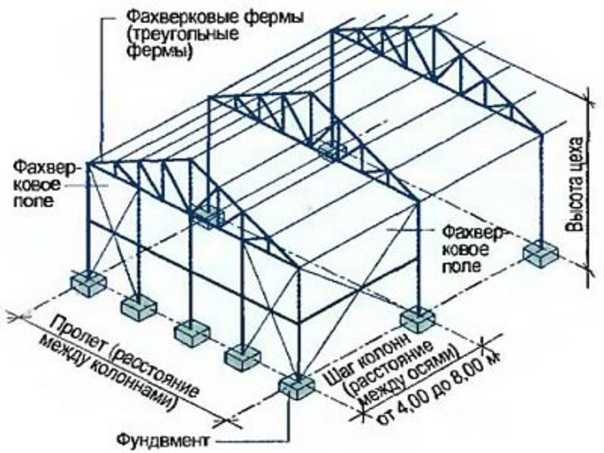

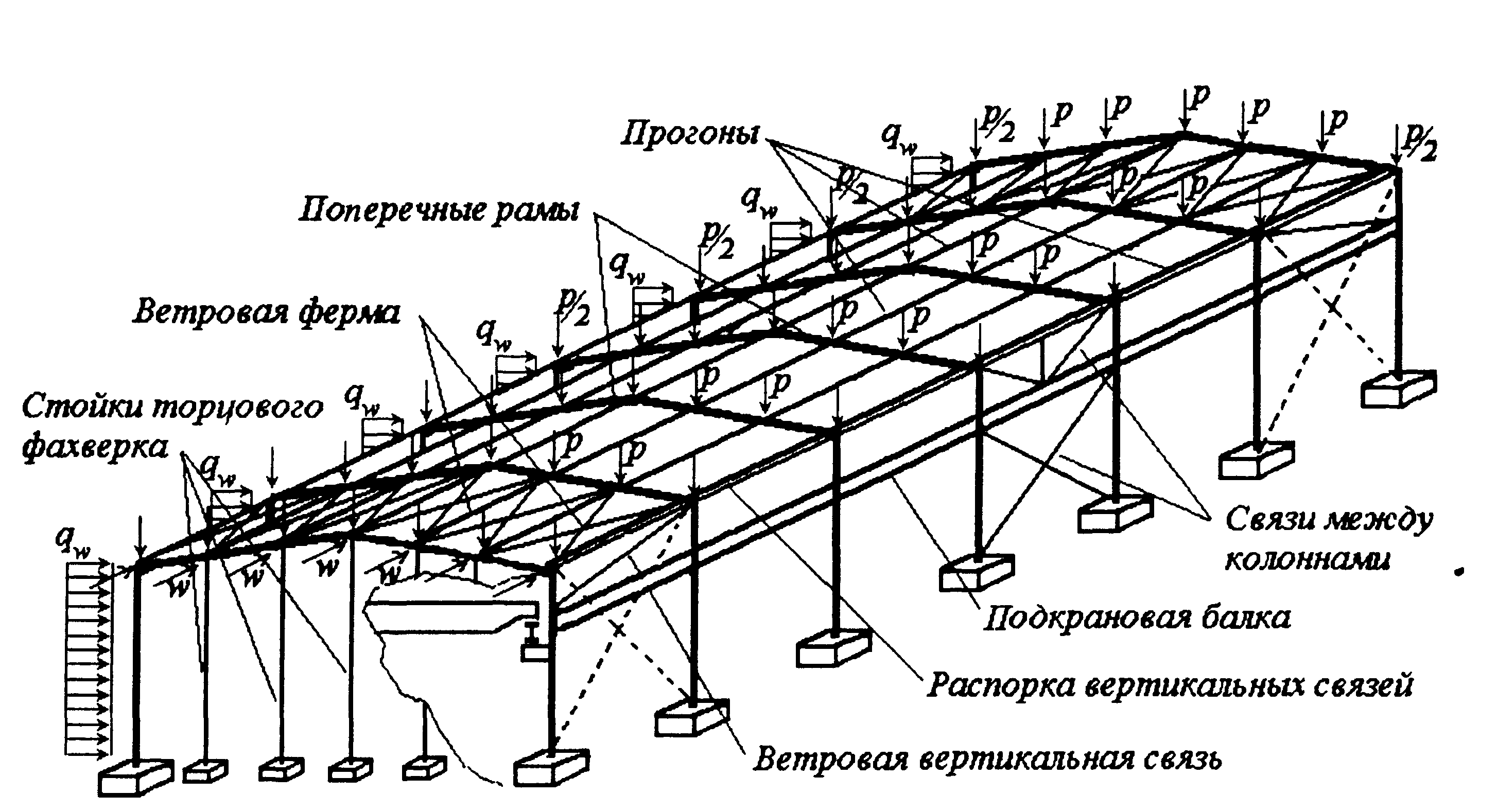

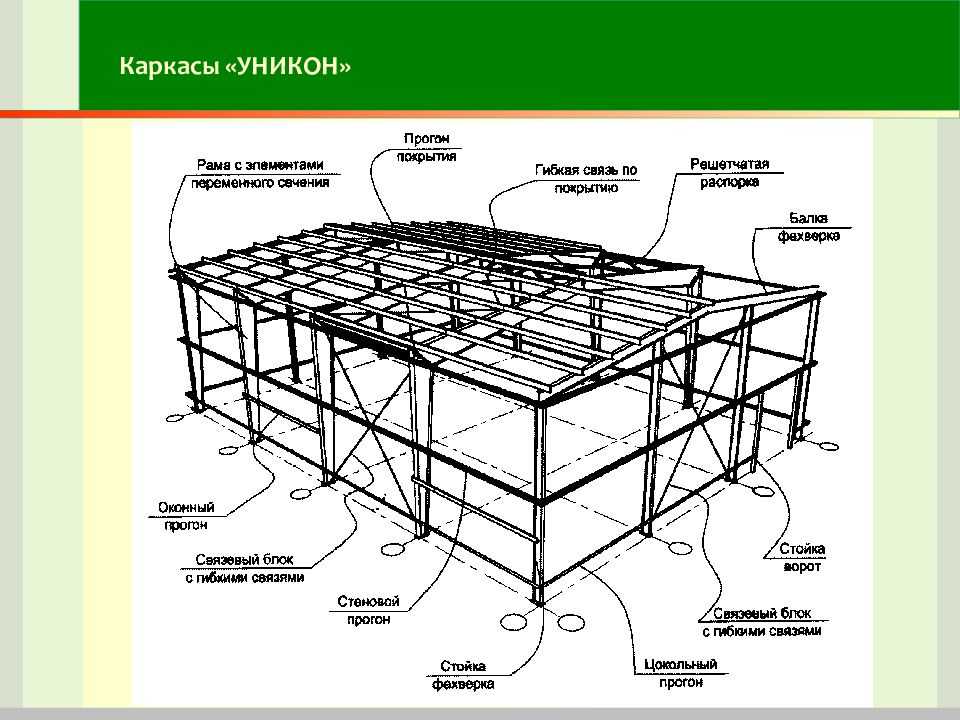

Элементы металлического каркаса здания

В зависимости от эксплуатационной нагрузки, могут присутствовать такие элементы как:

Несущие;
Лестницы;
Кронштейны;
Вспомогательные площадки и др.

Конструкционные особенности здания зависят от предполагаемой грузоподъемности. Если она небольшая, допускается совмещение дополнительных опорных колонн с основными. Чтобы придать жесткость каркасу, используются кровельные и стеновые панели, которые редко учитываются в расчетах. Также на время монтажа могут потребоваться дополнительные элементы.

Применение фахверковых технологий повышает ветровые и стеновые нагрузки, требующие усиления каркаса и фундамента.

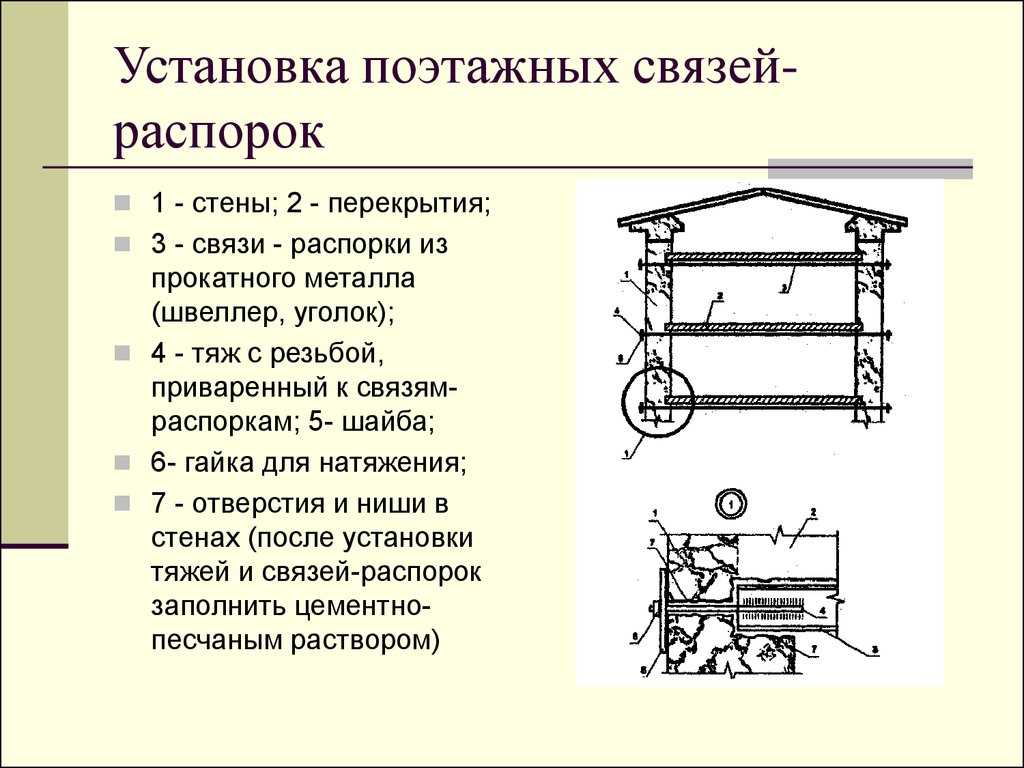

В чем заключается монтаж связей распорок?

Монтаж связей распорок – это важный этап в строительстве и ремонте зданий и сооружений. Распорки, или подпорные конструкции, исполняют функции укрепления и жесткости различных элементов строения, улучшая его надежность и устойчивость к нагрузкам. В процессе монтажа связей распорок происходит создание определенного комплекса работ, включающего несколько этапов. Рассмотрим основные этапы монтажа связей распорок.

Подготовка рабочей зоны. На данном этапе осуществляется чистка и обустройство мест, где будет происходить монтаж. Необходимо удалить все препятствия и загрязнения, чтобы обеспечить безопасность работы и качество итогового результата.
Выбор материалов и инструментов. Перед началом работ необходимо определить, какие материалы и инструменты понадобятся для монтажа. Все выбранные материалы должны быть качественными и соответствовать требованиям проекта. Использование крепких и надежных материалов гарантирует долговечность и надежность связей распорок.
Монтаж связей распорок. На этом этапе происходит сама установка и закрепление распорок в соответствии с проектом. Монтаж может включать в себя такие операции, как сверление отверстий, крепление деталей, забивание шпилек или болтов и другие работы

Важно соблюдать все технологические требования и рекомендации производителя при монтаже.
Проверка и тестирование. После монтажа связей распорок необходимо провести проверку качества и надежности установленных конструкций

Это может включать в себя проверку уровня, проверку герметичности соединений, нагрузочные испытания и другие виды проверок. Тестирование позволяет убедиться, что связи распорок выполняют свою функцию и соответствуют требованиям безопасности и надежности.
Завершающие работы. После проведения проверок и тестирования необходимо завершить монтаж связей распорок. Это может включать в себя окончательное крепление и зачистку соединений, оформление документации, уборку рабочей зоны и другие финальные работы.

Результатом монтажа связей распорок должно быть надежное и устойчивое строение, обеспечивающее безопасность и комфорт использования

Важно доверить такие работы профессионалам, которые имеют опыт и знания в данной области и могут гарантировать качество и надежность своей работы

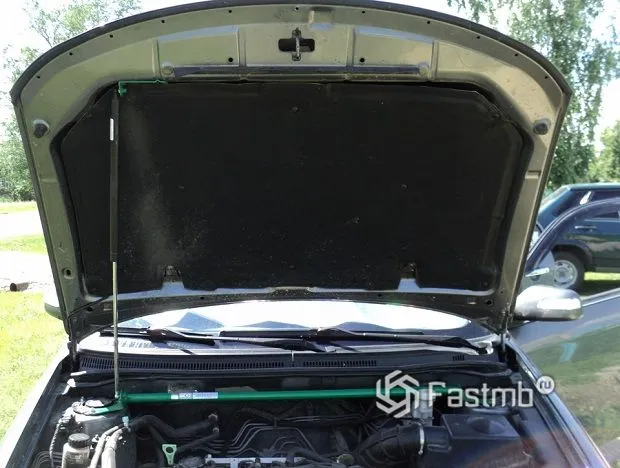

Растяжки под капотом – что это и для чего используются?

Зачем нужны удлинители под капотом: что это такое и для чего они нужны, их виды, функции, преимущества и недостатки. Видео о расширителях передних стоек.

Улучшение конструкции автотранспортных средств сегодня возможно с помощью различных устройств или продуктов. Водители любят использовать эти приспособления, к которым, в частности, относятся носилки. Они позволяют владельцам автомобилей провести экономически выгодный тюнинг

Кроме того, удлинители под капотом повышают жесткость кузова автомобиля, что важно на высоких скоростях. Эти продукты имеют доступную цену

Его можно установить самостоятельно, не прибегая к услугам профессионалов.

История

Стяжки, как внутренние, так и внешние, широко использовались в ранних самолетах для поддержки легких планеров, требующихся тогда доступной низкой мощностью двигателя и низкой скоростью полета. С самого первого летчика Райта 1903 года фюзеляж представлял собой не более чем скрепленный каркас, и даже продольные диагональные распорки использовались для удержания крыльев под прямым углом к нему.

На некоторых очень ранних самолетах использовались стойки, сделанные из бамбука. В большинстве конструкций использовались стойки , изготовленные либо из древесины ели, либо ясеня, выбранной по ее прочности и легкому весу. Также использовались металлические стойки, а дерево и металл продолжают использоваться и сегодня.

Необходимость в продольных распорках крыла исчезла с появлением более мощных двигателей в 1909 году, но распорки оставались необходимыми для любой практической конструкции, даже на монопланах вплоть до Первой мировой войны, когда они стали непопулярными и воцарились бипланы с раскосами. высший.

С 1911 года британский исследователь Харрис Бут, работавший в Национальной физической лаборатории, и инженер Ричард Фейри, затем работал в J.W. Компания Dunne Blair Atholl Airplane Syndicate начала разрабатывать и применять инженерный анализ отдельных отсеков биплана для расчета структурных сил и использования минимального количества материала в каждом отсеке для достижения максимальной прочности. Подобные аналитические методы привели к созданию более легких и сильных самолетов и получили широкое распространение.

В то же время количество распорок можно постепенно уменьшать. На малых скоростях тонкая проволока вызывает очень небольшое сопротивление, и первые летательные аппараты иногда называли «птичьими клетками» из-за количества проводов. Однако по мере увеличения скорости проволоку необходимо делать тоньше, чтобы избежать сопротивления при увеличении силы, которую он переносит. Постоянное увеличение мощности двигателя позволило не менее стабильно увеличивать вес, что потребовало меньшего количества распорок. Также были разработаны специальные стяжные тросы с плоскими или профильными секциями, чтобы еще больше уменьшить сопротивление.

Junkers J1

Немецкий профессор Хьюго Юнкерс был серьезно заинтересован в том, чтобы покончить с перетаскиванием. к середине 1915 года его фирма спроектировала цельнометаллический моноплан «демонстратор технологий» Junkers J1, не имеющий внешних подкосов для его консоли с толстым профилем. крыло, способное летать со скоростью чуть более 160 км / ч с рядным шестипоршневым двигателем мощностью всего 120 лошадиных сил.

К концу Первой мировой войны мощность двигателей и воздушная скорость выросли настолько, что сопротивление, вызванное растяжками на типичном биплане, значительно ухудшило характеристики, в то время как более тяжелый, но более гладкий моноплан с зонтиком на стойках становился практически возможным. На какое-то время этот тип моноплана стал предпочтительной конструкцией. Несмотря на то, что в 1930-х годах он уступал истинному свободнонесущему моноплану, он продолжал использоваться с тех пор, когда максимальная производительность не была проблемой.

После Второй мировой войны

скрепленные крылья с высоким соотношением сторон использовались французами (теперь часть Safran ) с Hurel-Dubois HD.10 демонстратора в 1948 году, а затем авиалайнеров HD.31 / 32/34, которые все еще использовались французским Национальным географическим институтом до начала восьмидесятых. HD.45 с турбореактивным двигателем безуспешно предлагался для конкуренции с Sud Aviation Caravelle, возможно, из-за несоответствия высокоскоростного турбореактивного двигателя более медленному планеру.

Защитные леса

Защитные подмости, или леса — это улавливающие подмости или леса, предназначенные для предотвращения глубокого падения людей и оборудования или служащие защитной крышей для защиты людей и оборудования от падающих сверху предметов.

1.1. Улавливающие подмости

Улавливающие подмости необходимы:

когда высота, на которой производится работа, больше 5 м;
при работах па крышах, где высота падения составляет более 3 м;
на других рабочих местах, где высота падения может составить более 2 м.

Под высотой, на которой производится работа, понимают расстояние от поверхности площадки до верхней грани стены готовой кирпичной кладки или при бетонных работах до верхней грани опалубки. При продвижении строительства рабочее место перемещается вверх, причем высота падения увеличивается. Когда высота падения превышает 3,00 м, улавливающие подмости перемещаются кверху. Ширина улавливающих подмостей устанавливается в зависимости от пола подмостей до верха кладки (грани падения) (рис. 2). Чем оно больше, тем шире должны быть подмости.

Рис. 2. Улавливающие подмости.

В качестве пола подмостей можно
применять деревянные брусья, размеры сечения которых зависят от размеров лесов
и высоты падения. Наряду с деревянными брусьями могут применяться
горизонтальные рамы из металла с полом из досок, горизонтальные рамы из
швеллерных профилей с подогнанными и прикрепленными к ним фанерными листами или
стальными листами из рифленой, безопасной против скольжения стальной жести (рис. 8).

Расстояние между стеной здания и
полом подмостей может составлять не более 30 см. Если имеет место опасность
падения и во внутрь здания, то улавливающие подмости должны ставиться и с
внутренней стороны стены (рис. 2). Если боковая защита проходит вертикально, то
ее можно устраивать аналогично тому, как это делается в рабочих лесах и
подмостях. Косая боковая защита должна выполняться как сплошная защитная стенка
из досок толщиной не менее 30 мм или из брусьев.

В качестве улавливающих подмостей применяются леса, катучие подмости, консольные подмости с укосинами и навесные подмости. В качестве улавливающих подмостей могут служить покрытые брусьями балки нижние пояса ферм, затяжки арок.

В качестве улавливающих подмостей
против падения людей могут применяться улавливающие сетки. Из-за опасности
падения инструмента и стройматериалов площадь под улавливающими сетками должна
быть закрыта для доступа.

1.2. Крышные улавливающие
подмости

Крышные улавливающие подмости (DG) предписывается применять при кровельных работах, когда высота карниза расположена более чем в 3,00 м над землей. Согласно правилам предотвращения несчастных случаев пол подмостей должен лежать не более чем на 1,50 м ниже грани карниза. Минимальная ширина плоскости пола подмостей должна составлять 60 см (рис. 3).

Рис. 3. Крышные улавливающие подмости.

Защитная стена должна иметь расстояние b1 минимум 70 см от грани карниза, пол подмостей должен быть не менее чем на 1,50 м ниже ее. Вся защитная стена должна быть не менее 1,00 м высотой.

В качестве защитной стены
подходят улавливающие сетки или проволочные сетки с размером ячейки не более 10
см. В случае применения проволочных сеток диаметр проволоки должен составлять
не менее 2,5 мм. Сетки и проволочные сетки должны крепиться в верхнем ряду за
каждую ячейку к трубе лесов или подмостей.

1.3. Защитные крыши

Защитные крыши требуются при работах над транспортными путями, как, например, тротуары, входы, въезды, а также над рабочими местами и подъемниками. Защитные крыши состоят из покрытия и боковой стены (рис. 4).

Рис. 4. Защитная крыша.

Покрытие должно быть таким
плотным и так близко подходить к стене сооружения, чтобы работающие под
защитной крышей люди не подвергались воздействию падающей вниз пыли или
раствора. Ширина покрытия выбирается по местным условиям и должна составлять по
горизонтали не менее 1,50 м. Кроме того, покрытие должно быть не менее чем на
0,60 м шире, чем леса или расположенное выше рабочее место.

На наружной стороне покрытия должна быть устроена бортовая стенка не менее 0,60 м высотой. Бортовая стенка может быть вертикальной или наклонной, если не вся защитная крыша является наклонной (рис. 5).

Рис. 5. Строительные элементы защитной крыши.

Гвозди

Пожалуй, сегодня нет мастера, который бы не использовал в процессе своей работы гвозди. Это наиболее древний и распространенный на сегодняшний день крепежный материал, который широко используется во многих отраслях хозяйственной деятельности человека. Материал их производства – как правило, сталь или стальные виды проволоки. Маркировка гвоздей состоит из двух цифр:

диаметр стержня;
его длина (в мм).

Шляпки данных элементов могут быть как гладкими, так и рифлеными, а винтовые и трефовые гвозди могут иметь на стержне винтообразные, продольные и поперечные бороздки, заусеницы или вмятины. Такие изделия оказывают существенное сопротивление процессам выдергивания.

В зависимости от технических характеристик материала, различается и сфера использования гвоздей. Например, изделия из закаленной стали могут спокойно быть забитыми в стены из кирпича или бетона

Однако, при работе с ними, следует обратить внимание на высокую хрупкость данного материала. Для того, чтобы их крепить к жестким поверхностям, необходимо использовать обойные, толевые и штукатурные разновидности гвоздей

Они производятся с более плоскими и широкими, чем обычно, шляпками, а также с более короткими стержнями. В условиях агрессивной среды могут быть использованы медные гвозди, которые практически не подвержены коррозионным процессам, а также оцинкованные гвозди или изделия из легированной стали.

Что касается технологических особенностей забивания гвоздей, то они также имеют свою специфику. Данные процессы требуют учета определенных нюансов, поэтому рекомендуем воспользоваться нашими профессиональными советами:

для предотвращения возникновения вмятин во время вбивания гвоздей, необходимо применять зенкер;
для обеспечения прочности фиксации, стержень крепежа должен минимум на 2/3 длины входить в нижнюю фиксируемую деталь;
при забивании мелких гвоздей, лучше всего применять специальные вспомогательные аксессуары;
чтобы увеличить прочность стыков, гвозди должны забиваться под углом, а не прямо. Это же касается случаев, если на него требуется что-то вешать;
если гвоздь при забивании прошел сквозь стену, он должен быть аккуратно загнутым и отшлифован с помощью трехгранного напильника;
для предотвращения повреждения поверхностей при выдергивании клещами, нужно под них просто поместить пластину, которая уменьшает показатели давления;
если же в дальнейшем планируется демонтаж деталей, то лучше гвозди не использовать вообще, отдав предпочтение шурупам.

Очень часто в процессе работы могут быть использованы жидкие гвозди. Они изготавливаются из полимерных материалов и каучука и способны обеспечить должные показатели прочности крепежа не хуже традиционных гвоздей. Одна капля такого вещества способна выдержать до 50 кг нагрузки, однако главным их преимуществом является полное сохранение целостности декоративных поверхностей.

Сфера использования жидких гвоздей очень широкая. Они применяются для фиксации различных панелей, гипсокартона, ДСП, ДВП, фанеры, картона, керамики, камня, лепнины, стекла и много чего другого

Однако при выборе данных крепежных элементов необходимо повышенное внимание уделить показателям адгезии, так как разные виды материала имеют различную ее степень. Их наиболее целесообразно использовать при:

температуре не ниже -90 С;
высокой влажности помещений.

Например, некоторые виды нейтральных гвоздей являются безвредными, так как их основой является вода, однако они мало подходят для приклеивания металла. Жидкие гвозди на основе органических растворителей отличаются высокой скоростью схватывания и способны выдерживать воздействие температурного режима до -25 С. Единственный их минус – наличие вредных летучих компонентов, которые издают неприятные запахи на протяжении 5 суток.

Схватывание таких гвоздей происходит в течении 10-40 минут, в зависимости от типа и маркировки, однако полная полимеризация наступает только по истечению суток.

Список литературы, использованной при подготовке к лекции «Красота и прочность в строительстве: взаимоисключение или гармония?»

Виолле Ле Дюк. Беседы об архитектуре. – М.: Изд-во Всесоюзной академии архитектуры, 1938.
Гутнов А Э., Глазычев В.Л. Мир архитектуры – М.: Молодая гвардия, 1990.
Далматов Б.И. Механика грунтов, основания и фундаменты. – Л.: Стройиздат, 1988.
Джоунс К. Сооружения из армированного грунта. – М.: Стройиздат, 1980.
История русской архитектуры. Краткий курс. – М.: Стройиздат, 1951.
Клейн Г.К. Расчет подпорных стен. – М.: Высшая школа, 1964.
Клейн Г.К. Строительная механика сыпучих тел. – М.: Стройиздат, 1977. — 256 с.
Ласковский Ф.Ф. Матерiалы для исторiи инженернаго искусства в России / 3 части. Императорская академия наук,1865.
Механика грунтов, основания и фундаменты. Под ред. академика РИА, д.т.н. профессора С.Б.Ухова, — М.: ВШ, 2004.
Нейферт Э. Строительное проектирование (Bau-Entwurfslehre) – М: Стройиздат, 1965.
Проектирование подпорных стен и стен подвалов. Справочное пособие к СниП. /ЦНИИпромзданий Госстроя СССР.- М.: Стройиздат, 1990. — 104 с.
Проскуряков Л.Д. Строительная механика. Сборник задач и упражнений с решениями. Часть 2.- М., 1910. — 250 с.
СНиП 2.09.03 — 85. Сооружения промышленных предприятий. Подземные сооружения. — М.: Стройиздат, 1985.
Снитко Н.К. Статическое и динамическое давление грунтов и расчет подпорных стенок. — Л.: Стройиздат, 1970. — 207 с.
Стоценко А.А., Доценко С.И., Мальков Н.М., Белоконь М.А. Курс Теории сооружений. Строительная механика. – Владивосток: ДВГТУ, 1994. -176 с.
Цагарели З.В. Новые облегченные конструкции подпорных стен. — М.: Стройиздат, 1969. — 208 с.
Цимбельман Н.Я. Разрушения подпорных стен. // Труды ДВГТУ; вып.130. – Владивосток: ДВГТУ, 2001.
Цимбельман Н.Я., Абакумов П.А. Задача расчёта подпорных сооружений из армированного грунта, предназначенных для складирования сыпучих материалов (на английском языке, тезисы). // Восьмой международный форум студентов, аспирантов и молодых учёных стран АТР/ Сборник тезисов докладов. — Владивосток: ДВГТУ, 2008.
Цытович Н.А. Механика грунтов. – М: ВШ, 1894.
Büttner O., Hampe E. Bauwerk. Tragwerk. Tragstruktur. – Berlin: VEB Verlag für Bauwesen, 1977.
Schmidt, Hans-Henning. Beitrag zur Ermittlung des Erddrucks auf Stützwände bei Nachgiebigem Baugrund. – Stuttgart: Baugrundinstitut, 1981.
Spotka, Hans. Einfluss der Bodenverdichtung mittels oberflächen-rüttler auf den Erddruck einer Stützwand bei Sand. – Stuttgart: Baugrundinstitut, Uni Stuttgart, 1977.
Vogt, Lutz. Untersuchungen zum Tragverhalten und zur Verbesserung der Standsicherheit von Stützmauern. – Dresden: Institut für Geotechnik, TU Dresden, 1998.
Материалы из «Википедии» – свободной энциклопедии Интернета.

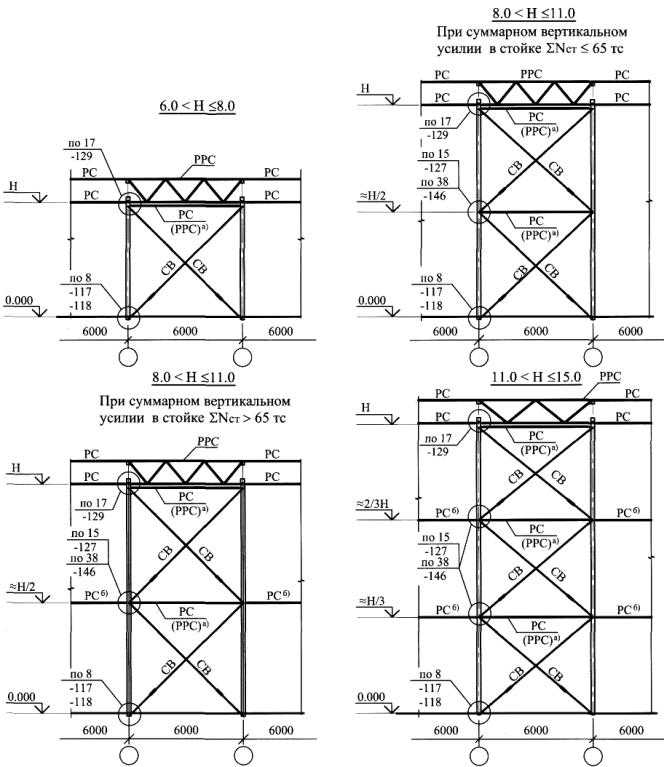

Виды связей и распорок

Связь — это элемент конструкции, который используется для соединения узлов, деталей и элементов. Это может быть трос, цепь, ремень, шарнир и т.д. В машиностроении и механике связи могут использоваться для передачи сил, управления движением, регулировки и т.д. Кроме того, связи могут использоваться и в строительстве, например при соединении балок или в производстве мебели для соединения отдельных элементов.

Распорка — это конструктивный элемент, который устанавливают для уменьшения и компенсации прогибов и деформаций. Распорки могут быть горизонтальными, вертикальными, наклонными и т.д. Они могут использоваться в архитектуре, в строительстве зданий или мостов, и в машиностроении. Распорки способны значительно увеличить жесткость системы и устойчивость конструкции.

Горизонтальные связи: Используются для связи элементов в горизонтальной плоскости. Это могут быть тросы, цепи, ремни и т.д.
Вертикальные связи: Используются для связи элементов в вертикальной плоскости. Например, штыри, стойки, колонны и т.д.
Наклонные связи: Используются для связи элементов, которые находятся под углом друг к другу. Примеры в это категории включают косые балки, соединения под углом и т.д.

Распорки также могут быть различными по типу и форме:

Косые распорки: Используются для создания жесткости и уменьшения прогибов в конструкции
Прямые распорки: Используются для поддержания вертикальных и горизонтальных узлов
Стропильные распорки: Используются для поддержки крышных конструкций и арок.

Использование сердечников в строительстве: виды и применение

Сердечник – это металлическая или деревянная конструкция, используемая в строительстве для усиления и жесткости различных элементов зданий и сооружений. Они могут быть использованы в таких конструкциях, как фундаменты, стены, перекрытия и кровли.

Сердечники используются для передачи или распределения нагрузок, увеличения прочности и устойчивости конструкций, а также для предотвращения деформаций и повреждений.

В зависимости от материала, сердечники могут быть различными типами:

Металлические сердечники – изготавливаются из стали или алюминия. Они обладают высокой прочностью и устойчивостью к различным нагрузкам. Металлические сердечники применяются в особо ответственных конструкциях, таких как стальные и железобетонные фермы.
Деревянные сердечники – изготавливаются из древесины различных пород, таких как сосна, ель или дуб. Они обладают хорошей прочностью и низкой стоимостью. Деревянные сердечники широко используются в строительстве фундаментов, каркасных стен и перекрытий.

Сердечники могут быть также классифицированы по своей форме:

Плоские сердечники – имеют форму плоского прямоугольника или круга и применяются для усиления стен и перекрытий. Они устанавливаются в штробы или просверливаются отверстия в конструкции.
Центральные сердечники – представляют собой вертикальные или горизонтальные элементы, расположенные внутри структуры. Они используются для усиления колонн, стен-несущих элементов и ферм.

Помимо усиления и жесткости конструкций, сердечники также могут использоваться для создания каналов для прокладки коммуникаций, таких как электричество, вода или воздух. Это позволяет снизить количество открытых проводов и труб, что визуально улучшает внешний вид помещений.

В заключение, использование сердечников в строительстве играет важную роль в обеспечении прочности и устойчивости зданий и сооружений. Различные виды сердечников могут быть выбраны в зависимости от конкретных требований и условий строительства.
