Сравнение разъединителей рлнд и рлк

Разъединители

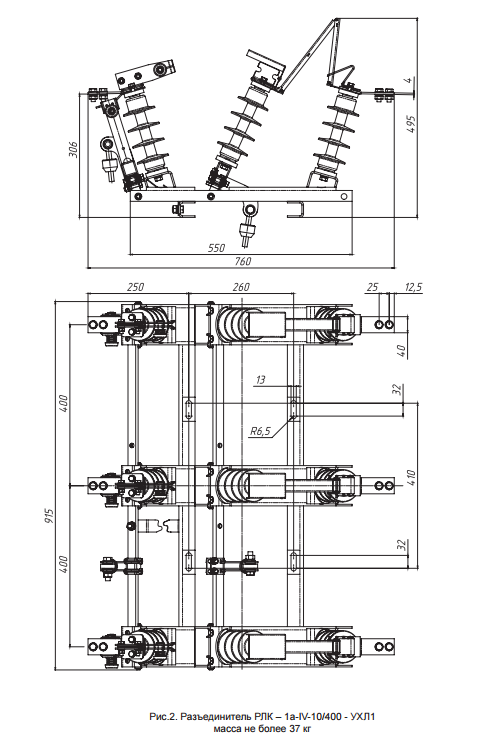

Разъединители РЛК-10

Разъединитель серии РЛК выполнен в виде трехполюсного аппарата качающегося типа.

Каждый плюс разъединителя имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне. Подвижная колонка имеет возможность качаться в направлении продольной оси разъединителя.

  • температура окружающего воздуха — от -40° С до +40° С;
  • высота установки над уровнем моря — не более 1000 м;
  • скорость ветра — не более 40 м/с при отсутствии гололеда, скорость ветра до 15 м/с при допустимой стенке гололеда не более 10 мм;
  • толщина стенки гололеда — 10 мм;
  • сейсмичность района – до 7 баллов.

Условное обозначение разъединителя РЛКРЛК(В)-1а-(IV)-10/400(630) УХЛ1

Р – разъединитель;Л – линейный;К – качающегося типа;В – вертикальной установки;1а, 1б, 2 – заземляющие ножи со стороны неподвижной колонки, со стороны подвижной колонки, с обеих сторон (при отсутствии ножей индекс опускается);IV – степень загрязнения атмосферы (для полимерных изоляторов);10 – номинальное напряжение, кВ;400, 630 – номинальный ток, А;УХЛ1 – климатическое исполнение и категория размещения.

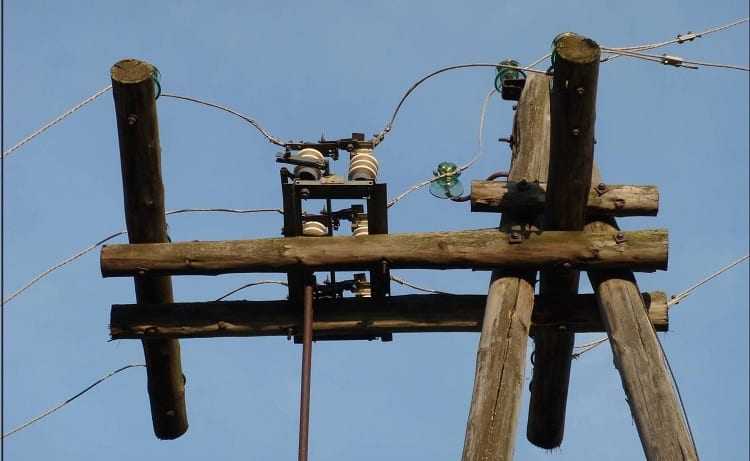

Монтаж разъединителя РНЛД на опоре

Подробно схема установки приводится в инструкции к электромеханическому аппарату, приведем в качестве примера один из вариантов установки на опоре CB-110-35. Монтажная схема представлена ниже.

Обозначения:

  1. Электромеханический аппарат.
  2. Привод, при помощи которого осуществляется отключение-включение линии.
  3. Металлическая трубка 25,0 х 3,2.
  4. Труба, идущая в комплекте к приводу ПРН, ее стандартный наружный диаметр 38,5 мм.
  5. Муфта для трубы (также идет в комплекте к приводу).
  6. Ось вала, соединенного с электромеханическим аппаратом.
  7. Крепежный шплинт (комплектуется к приводу).
  8. Крепежный кронштейн под РЛНД.
  9. Крепежный кронштейн для ПРН.
  10. Крепежный хомут для РЛНД.
  11. Хомут для крепления кронштейна ПРН.
  12. Стандартные гайки M16.
  13. Шайбы M16 из соединительного набора.
  14. Крепежные болты M
  15. Гайки M12.
  16. Шайбы 12.65Г.
  17. Шайбы M12.
  18. Траверза (поперечная перекладина для крепления конструкции).

Крепежные элементы могут входить в комплект к аппарату, в противном случае они приобретаются отдельно. Пример установленной конструкции на опору показан ниже.

Монтаж электромеханических аппаратов производится в процессе строительства электромагистралей и в местах, где осуществляются новые подключения к линии. Подробная инструкция по монтажу устройства на опоры различных типов приводится в техничной документации, которая входит в комплект к прибору.

Основные виды

По маркировке рубильника в щитке можно узнать его тип, устройство и потенциальные возможности.

Установлена такая расшифровка:

  • Р — рубильник;
  • П — переключатель;
  • П — переднее присоединение проводов;
  • Б — боковая рукоятка;
  • Ц — центральный рычаг;
  • цифры — первые (1-3) число полюсов, (4-6) сила тока (1 – 100 А, 2 – 250 А, 4 – 400 А и 6 – 600 А).

Различные типы рубильников классифицируются по таким направлениям:

  • Сила тока (100-1000 А).
  • Количество полюсов (1-3).
  • Вид тока (постоянный, переменный).
  • Способ управления (сбоку, по центру).
  • Способ присоединения проводов (переднее, заднее).
  • Направления тока (1-3).
  • Присутствие предохранителя в ноже.
  • Наличие системы гашения дуги.
  • Установка вспомогательных контактов.
  • Степень защиты (открытое и закрытое исполнение).
  • Температурный режим эксплуатации (жаркий, холодный, умеренный).

Сходства между РЛК и РЛНД

РЛК и РЛНД — это разновидности радиолокационных устройств, используемых для обнаружения и определения координат объектов в пространстве. Несмотря на то, что у этих устройств есть некоторые различия, между ними также есть существенные сходства.

Общая принципиальная схема

Основным общим сходством РЛК и РЛНД является принципиальная схема работы. Оба устройства используют принцип эхолокации, основанный на отражении радиоволн от объектов в пространстве. При этом передатчик излучает короткие импульсы радиоволн, а приемник принимает отраженный сигнал и обрабатывает его с целью определения расстояния до объекта и его координат.

Наличие радарных станций

Кроме того, как РЛК, так и РЛНД могут иметь свои радарные станции для использования на наземных, воздушных или морских объектах. Радарные станции обеспечивают более точное обнаружение объектов и более надежное определение их координат за счет использования многолучевого эффекта.

Использование для целей наблюдения и контроля

Как РЛК, так и РЛНД используются для наблюдения и контроля в различных сферах жизни — авиации, транспорте, военных целях и др. Области применения могут быть разными, но цель применения аналогичная: обеспечение безопасности и эффективности процессов.

Основные требования предъявляемые к разъединителям

1) Разъединитель должен иметь видимый разрыв цепи;

2) Разъединитель должен быть устойчивым в термическом и электродинамическом отношениях;

3) Разъединитель должен иметь надлежащую изоляцию, обеспечивающую надежную работу его при возможных перенапряжениях и ухудшении атмосферных условий (туман, дождь и т.д.);

4) Разъединитель должен допускать четкое включение и отключение при наихудших условиях, которые
могут иметь место в эксплуатации (например, обледенение);

5) Разъединитель должен иметь простую конструкцию, удобную для транспортировки, монтажа, эксплуатации.

К разъединителям предъявляются следующие ГОСТы:

— ГОСТ Р 52726-2007 — Настоящий стандарт распространяется на разъединители и заземлители переменного тока на напряжение свыше 1 кВ промышленной частоты 50 Гц, а также на приводы к ним

— ГОСТ Р 50030.3-99 — Настоящий стандарт распространяется на следующие аппараты: выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями, предназначенные для использования в цепях распределения энергии или в цепях электродвигателей с номинальным напряжением до 1000 В переменного тока или до 1500 В постоянного тока.

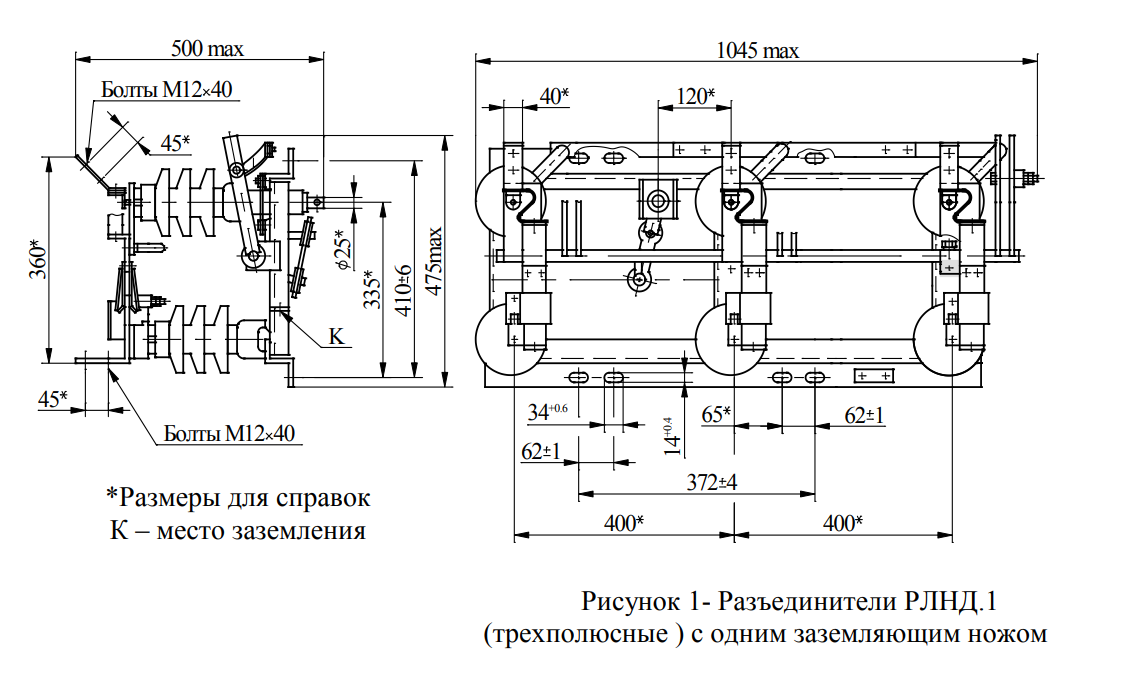

Технические характеристики РЛНД

В техническом паспорте, прилагаемом к каждому изделию, указываются следующие технические характеристики:

  • UНОМ – штатное напряжение (кВ).
  • UМАКС – максимально допустимое напряжение (кВ).
  • IНОМ – ток работы в штатном режиме (А).
  • ICT – электродинамическая стойкость (кА).
  • IТЕРМ – параметр электротермической стойкости (кА).
  • Расчетное количество циклов срабатывания (включение-отключение).
  • Допустимая механическая нагрузка на неподвижные изоляторы (Н)
  • Масса электротехнического прибора (кг). Указывается без веса ручного привода.

Ниже представлена таблица с характеристиками нескольких распространенных видов коммутирующих приборов.

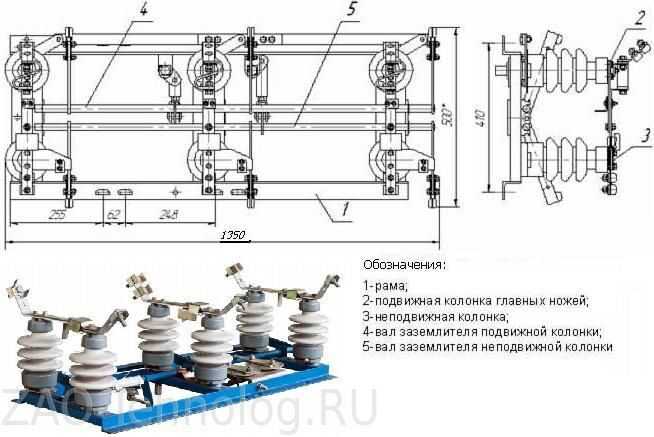

3.1 Разъединители горизонтально-поворотного типа

Разъединители горизонтально-поворотного
типа
выпускаются
на напряжение 10—750 кВ. Широкое применение
этих разъединителей объясняется
значительно меньшими габаритами и более
простым механизмом управления. В этих
разъединителях главный нож состоит из
двух частей, которые перемещаются в
горизонтальной плоскости при повороте
колонок изоляторов, на которых закреплены
(рис. 3а). Один полюс является ведущим, к
нему присоединен привод. Дви­жение к
другому полюсу (ведомому) передается
тягой. Разъе­динители могут иметь
один или два заземляющих ножа. Контактная
часть разъединителя состоит из ламели,
укрепленной на конце одного ножа, и
контактной поверхности на конце другого
ножа. При включении нож входит между
ламелями. Давление в контакте создается
пружинами. Разъемный контакт подобной
конструкции показан на рис. 3б.

На
рис.3а представлен горизонтально-поворотный
разъединитель типа РНДЗ-2-110 (РазъединительНаружной
у
становкиДвухколонковый
с двумя Заземляющими
ножами) с номинальным напряжением 110
кВ. Он смонтирован на раме (1),
на которой крепятся две колонки опорных
изоляторов (2).
На одной колонке смонтирован главный
нож с ламелью (5),
а на другой – главный нож (6)
без ламели, с лопаткой. Под действием
привода эти колонки могут вращаться
вокруг вертикальной оси. Главные ножи
показаны во включенном положении.
Заземляющие ножи (7)
показаны в отключенном положении. При
отключении главных ножей усилие от
привода главных ножей (9)
через тягу (8)
передается на правую, ведущую колонку,
а с помощью специальной тяги (на рис. 3
не видна) усилие от правой колонки
передается левой, ведомой колонке. При
этом колонки поворачиваются вместе с
главными ножами на 90
и происходит отключение главных ножей
таким образом, что они смотрят в одну
сторону. Теперь, если необходимо их
заземлить, с помощью приводов (на рис.3а
не показаны) заземляющих ножей (7)
их поднимают до соединения с главными.

Рис. 3а. Разъединитель горизонтально-поворотного
типа РНДЗ-2-110, включенное положение
разъединителя:

1— рама;2 — опорный изолятор;3 — наконечник для присоединения
шин;4 — гибкая связь; 5 — главный
нож с ламелями;6 — главный нож без
ламелей; 7 — заземляющие ножи;8
тяга к приводу;9 — привод;

Рис. 3б Разъемный контакт разъединителя:

1 — гибкая связь; 2— пружина; 3— ламель;4
лопатка

Более
совершенную конструкцию с горизонтально
– поворотными ножами имеют разъединители
серии РГ и РГН на напряжение от 35 до 220
кВ, предназначенные для замены
разъединителей типа РНДЗ. При напряжении
110 и 220 кВ они также имеют две вращающиеся
изоляционные колонки с прикрепленными
к ним главными контактами – ножами.

При
напряжении 35 кВ из-за меньших размеров
они имеют одну подвижную колонку и один
подвижный контакт (рис. 4). На несущей
раме закрепляются неподвижная 2
и подвижная 5 колонки, на которых крепятся
полунож двухполосный 3
с разъемным контактом 4
и полунож однополосный.

При
отключении усилие от привода передается
тягой 8
колонка 5, вращаясь, передает движение
полуножам, при повороте которых
размыкается контакт 4.Разъединитель
может иметь один или два заземлителя
(1и6)
управляемых приводом через валы 7.
Поверхности разъемного контакта покрыты
серебром. Изоляторы выполнены из
высокопрочного фарфора. Выводные
контакты скользящего типа более
долговечны, чем гибкие связи (в сериях
РНДЗ РЛНД). Разъединители серии РГ
работоспособны при гололеде до 20 мм .

Рис. 4 Разъединитель
РГ-35/2000УХЛ1:

1
заземлитель; 2
— неподвижная колонка; 3
— полунож двухполосный; 4
разъемный контакт
для подключения заземляющего ножа
(заземлителя); 5
подвижная колонка;6
заземлитель; 7 — валы ножейзаземлителей; 8
тяга к приводу

Различия в устройстве РЛК и РЛНД

Радиолокационный комплекс (РЛК) — это система, предназначенная для обнаружения и отслеживания объектов во воздушном, наземном или водном пространствах. Он состоит из нескольких компонентов, включая радарный антенный массив, передатчики и приемники, центральный процессор и отображающий монитор.

РЛК работает путем излучения радиоволн, которые отражаются от объектов и возвращаются на антенну. Эти отраженные сигналы затем обрабатываются и преобразуются в данные, которые отображаются на мониторе в виде изображения объектов и их движения.

Радиолокационный наземный детектор (РЛНД) — это система, используемая для обнаружения движения объектов на поверхности земли. РЛНД состоит из датчиков, расположенных на земле, и центральной обрабатывающей единицы.

РЛНД работает путем обнаружения изменений в электромагнитном поле, вызванных движением объектов в непосредственной близости от датчиков. Эти сигналы передаются на центральную обрабатывающую единицу, где они обрабатываются и преобразуются в данные, которые позволяют определить наличие объектов и их движение.

Таким образом, главное отличие между РЛК и РЛНД заключается в способе обнаружения объектов. РЛК использует радиоволны для обнаружения объектов в воздушном, наземном или водном пространстве, а РЛНД использует изменения в электромагнитном поле для обнаружения движения объектов на поверхности земли.

Оба устройства имеют свои преимущества и недостатки, и используются в различных ситуациях в зависимости от задачи. Например, РЛК может использоваться для обнаружения и отслеживания объектов в воздушном пространстве, за счет которого повышается безопасность воздушного транспорта. В то же время, РЛНД может использоваться в сфере безопасности для обнаружения движения объектов на поверхности и своевременного реагирования на возможный риск.

Прайс-лист на разъединители наружной установки

В комплект разъединителя входит ручной привод. Монтажный комплект для установки на опору КМЧ в комплект не входит (если не указано иное) и поставляется по запросу.

Модель Цена с НДС, руб.
РЛК-10.IV/400(630) УХЛ1, полимерные изоляторы, без заземляющих ножей, порошковая окраска 28 500
РЛК-10.IV/400(630) УХЛ1, полимерные изоляторы, без заземляющих ножей, горячее цинкование 29 200
РЛК-1а(б)-10.IV/400(630) УХЛ1, полимерные изоляторы, заземляющие ножи с одной стороны, порошковая окраска 29 300
РЛК-1а(б)-10.IV/400(630) УХЛ1, полимерные изоляторы, заземляющие ножи с одной стороны, горячее цинкование 29 950
РЛК-2-10.IV/400(630) УХЛ1, полимерные изоляторы, заземляющие ножи с двух сторон, порошковая окраска 30 300
РЛК-2-10.IV/400(630) УХЛ1, полимерные изоляторы, заземляющие ножи с двух сторон, горячее цинкование 30 900

Отгрузка оборудования на космодром «Восточный»

Космическая отрасль России развивается бурными темпами и требует большого количества инновационного оборудования, в том числе, электротехнического.

ООО «Тяжмаштрейд» выполнило заказ Центра эксплуатации объектов наземной космической инфраструктуры космодрома «Восточный» на поставку комплектующих для выключателей нагрузки.

Поставки электрооборудования в Монголию

С 2014 года компания «Тяжмаштрейд» поставляет электротехническое оборудование промышленного назначения в страны Евразийского Экономического Союза (ЕАЭС) — Белоруссию, Казахстан, Киргизию, Узбекистан.

В 2021 году наша компания начала экспортные поставки оборудования в другие страны мира. В этом году отгружены конденсаторные установки и разъединители в Монголию.

Начато производство разъединителей РЛК-20 кВ

К идее производства линейных разъединителей на 20 кВ мы обращались неоднократно с 2017 года. Было рассмотрено несколько вариантов конструкций разъединителей: РЛНД-20, РЛР-20, РЛК-20.

В 2020 году мы организовали серийный выпуск линейных разъединителей на номинальное напряжение 20 кВ, остановившись на хорошо зарекомендовавшей себя конструкции качающегося типа РЛК-20.

Отгрузка нового реклоузера 35 кВ OSM38 в Новосибирск

Реклоузеры OSM38 на напряжение 35 кВ пока только завоевывают российский рынок, в отличие от реклоузеров OSM15 на 10 кВ, которые уже широко распространены во всех регионах нашей страны.

Поэтому отгрузка покупателям каждой новой партии реклоузеров на 35 кВ представляет для нас радостное событие. Вместе с другим оборудованием реклоузер отправится из Новосибирска осваивать Дальний Восток.

Источник

Info

Publication number
RU2456546C1

RU2456546C1

RU2010151586/28A

RU2010151586A

RU2456546C1

RU 2456546 C1

RU2456546 C1

RU 2456546C1

RU 2010151586/28 A

RU2010151586/28 A

RU 2010151586/28A

RU 2010151586 A

RU2010151586 A

RU 2010151586A

RU 2456546 C1

RU2456546 C1

RU 2456546C1

Authority
RU
Russia

Prior art keywords

angular velocity
input
output
calculator
velocity sensors

Prior art date
2010-12-16

Application number
RU2010151586/28A
Other languages

English (en)

Inventor
Максим Борисович Богданов (RU)
Максим Борисович Богданов
Алексей Вячеславович Прохорцов (RU)
Алексей Вячеславович Прохорцов
Валерий Викторович Савельев (RU)
Валерий Викторович Савельев
Надежда Дмитриевна Юдакова (RU)
Надежда Дмитриевна Юдакова
Original Assignee
Государственное образовательное учреждение высшего профессионального образования «Тульский государственный университет» (ТулГУ)
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2010-12-16
Filing date
2010-12-16
Publication date
2012-07-20

2010-12-16Application filed by Государственное образовательное учреждение высшего профессионального образования «Тульский государственный университет» (ТулГУ)
filed

Critical

Государственное образовательное учреждение высшего профессионального образования «Тульский государственный университет» (ТулГУ)

2010-12-16Priority to RU2010151586/28A
priority

Critical

patent/RU2456546C1/ru

2012-07-20Application granted
granted

Critical

2012-07-20Publication of RU2456546C1
publication

Critical

patent/RU2456546C1/ru

Выключатели-разъединители ВР32

рубильники разъединители электрические устройства коммутации и защиты электрическое оборудование

  • ВР32-31 А 10120-00 УХЛ3, 100А, несъёмная боковая рукоятка, однополюсный на одно направление, IP00, выключатель-разъединитель (ЭТ)

    627,00 руб.

  • ВР32-31 А 20220-00 УХЛ3, 100А, несъёмная боковая рукоятка, 2-х полюсный на одно направление, IP00, выключатель-разъединитель (ЭТ)

    642,00 руб.

  • ВР32-31 А 30121-00 УХЛ3, 100А, несъёмная боковая рукоятка, 3-х полюсный на одно направление, со вспомогательными контактами, IP00, выключатель-разъединитель (ЭТ)

    1 311,00 руб.

  • ВР32-31 А 30220-00 УХЛ3, 100А, несъёмная боковая рукоятка, 3-х полюсный на одно направление, IP00, выключатель-разъединитель (ЭТ)

    471,00 руб.

  • ВР32-31 А 31140-00 УХЛ3, 100А, несъёмная передняя смещённая рукоятка, 3-х полюсный на… направление, с дугогасительными камерами, IP00, выключатель-разъединитель (ЭТ)

    1 478,00 руб.

  • ВР32-31 А 31240-00 УХЛ3, 100А, несъёмная передняя смещённая рукоятка, 3-х полюсный на… направление, с дугогасительными камерами, IP00, выключатель-разъединитель (ЭТ)

    Показатьещё 47

    1 285,00 руб.

Как купить товар «Разъединители РЛК-10 и РЛКВ 10 кВ»?

Вы можете приобрести товар «Разъединители РЛК-10 и РЛКВ 10 кВ» по выгодной цене с доставкой по России и СНГ в компании «Разряд-М».

Узнать стоимость, технические характеристики или более подробную информацию, отправить заявку или опросный лист можно по телефону, электронной почте или через форму обратной связи:

  • Телефон в Санкт-Петербурге: +7 (812) 385-63-55 ( многоканальный )
  • E-mail: info@razrad.ru
  • Спросить консультанта

Важно! Внешний вид, габаритные, установочные и присоединительные размеры оборудования могут отличаться от указанных на сайте. Поэтому согласовывайте их, пожалуйста, заранее перед заказом

Примечания[править]

  1. S. Ahvenjärvi Platform for Development of the Autonomous Ship Technology. — CRC Press, 2017. — С. 359-363. — ISBN 9781315099132.
  2. Рита Греч, Мишель; Джон Хорберри, Тим; Кестер, Томас Человеческий фактор в морской сфере. — Boca Raton: CRC Press, 2008. — 2016 с. — ISBN 9780429355417.
  3. Санчес-Баскоэчеа, Хавьер; Бастерретксеа-Ирибар, Иманол; Сотес, Иранзу; Мачадо, Мария де лас Мерседес Марури Человеческая ошибка в морских авариях: всегда ли виноват экипаж? (анг.) // Исследования морского транспорта. — 2021. — № 2. — ISSN 2666-822X.
  4. Электронный бюллетень https://www.mpa.gov.sg/assets/srs/e-bulletins/Issue1/SRS-Issue1-EDM.html
  5. MUNIN | Maritime Unmanned Navigation through Intelligence in Networks.
  6. Rolls-Royce представляет будущее беспилотных кораблей.
  7. Российские компании могут извлечь выгоду из автономной навигации.
  8. NYK проводит первые в мире испытания морских автономных надводных кораблей.
  9. The Machine Odyssey – 1000NM Autonomous Voyage Around Denmark.
  10. .
  11. Self-sailing boat makes successful test voyage near Samsung shipyard.
  12. MSC102/INF.8. Report on MASS trials conducted in accordance with the Interim guidelines for MASS trials. Submitted by Japan.
  13. MSC 102/5/29. Ongoing MASS trials in the Russian Federation. Submitted by the Russian Federation.
  14. РС принципиально одобрил технологию автоматического и дистанционного судовождения. Проверено 23 декабря 2021.
  15. Постановление Правительства РФ от 5 декабря 2020 г. № 2031« О проведении эксперимента по опытной эксплуатации автономных судов под Государственным флагом РФ.
  16. Россия открывает широкую опытную эксплуатацию морских автономных судов. Новости кипрского судоходства. 10 декабря 2020 года.
  17. Построение будущего с автономным судоходством // Splach247. — 2021.
  18. а-Навигация. Автоматическое и дистанционное судовождение.
  19. a-Navigation. HOW IT WORKS. Проверено 23 декабря 2021.
  20. MSC 103/5/12. Comments submitted by Russian Federation.
  21. a-Navigation Conference (рус.). Проверено 23 декабря 2021.
  22. Кодекс ПДНВ (Часть A, Глава VIII — Вахтенное дело).
  23. Принцип полной функциональной эквивалентности в работе автоматизации судов (рус.). Проверено 23 декабря 2021.
  24. MUNIN Results | MUNIN. Проверено 23 декабря 2021.
  25. Preparation for UMS Operation On Ships.
  26. a-Navigation. Как это работает.
  27. Российский морской регистр судоходства. Положения по классификации морских автономных и дистанционно управляемых надводных судов (МАНС). НД № 2-030101-037 (рус.).
  28. Stephanie Guerra, Ready about, Here Comes AI: Potential Maritime Law Challenges for Autonomous Shipping,. — 30 U.S.F. Mar. L.J. 69, 2017.
  29. Maritime Safety Committee (MSC), 98th session, 7-16 June 2017. Проверено 23 декабря 2021.
  30. Maritime Safety Committee (MSC), 100th session, 3-7 December 2018. Проверено 23 декабря 2021.
  31. MSC.1-Circ.1604. Interim Guidelines For MASS Trials.
  32. Постановление Правительства РФ от 5 декабря 2020 г. № 2031″О проведении эксперимента по опытной эксплуатации автономных судов под Государственным флагом РФ».
  33. Рекомендации по применению Международных правил предотвращения столкновения судов 1972 года (МППСС-72) автономными судами.
  34. 103 MSC.
  35. О внесении изменений в Кодекс торгового мореплавания Российской Федерации.
  36. Allianz Global Corporate & Specialty SE. Обзор безопасности и доставки. 2018.
  37. Н. Гардинер Судовые эксплуатационные расходы 2011-2012: Годовой обзор и прогноз. — Drewry Maritime Research, 2011.
  38. Отчет о кадрах BIMCO / ICS прогнозирует потенциальную нехватку почти 150 000 сотрудников к 2025 г..
  39. Дрюри: Отрасль столкнется с растущей нехваткой офицеров к 2026 году.
  40. A-Navigation откроет новые возможности для женщин, занимающихся судоходством.
  41. What are the benefits of adopting autonomy technology for the maritime industry? (en-GB) (2019-11-05). Проверено 23 декабря 2021.

Прежде чем делать переключения

Переключения делают только после получения соответствующего распоряжения. Сначала проверяют, отключен ли выключатель в этой цепи, далее проводят внешний осмотр изоляторов на наличие трещин и сколов – если они есть операции не производят.

Также проверяют состояние блокирующих устройств и приводов

В случае видимых повреждений, если это возможно, воздействуют на приводы осторожно и с разрешения лица выдавшего распоряжения. Перемычек и шунтирующих коммутационных приборов также быть не должно. При использовании ручного привода разъединители включают быстрым и уверенным движением, но без удара

Если при приближении токоведущих частей возникает дуга их не отводят назад, чтобы избежать ее удлинения и перекрытия соседних фаз. При полном замыкании контактов дуга исчезнет. Отключение выполнять медленным движением, без рывков. Первое движение – пробное, для проверки целостности тяг. После этого размыкают цепь, если при этом возникает дуга – её быстро включают обратно, и не производят до времени выяснения причин её образования

При использовании ручного привода разъединители включают быстрым и уверенным движением, но без удара. Если при приближении токоведущих частей возникает дуга их не отводят назад, чтобы избежать ее удлинения и перекрытия соседних фаз. При полном замыкании контактов дуга исчезнет. Отключение выполнять медленным движением, без рывков. Первое движение – пробное, для проверки целостности тяг. После этого размыкают цепь, если при этом возникает дуга – её быстро включают обратно, и не производят до времени выяснения причин её образования.

Это все, что мы хотели рассказать вам про высоковольтные разъединители. Теперь вы знаете основные типы и виды данных устройств, для чего они предназначены и где используются. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

  • Принцип работы защиты минимального напряжения
  • Охранные зоны ЛЭП
  • Для чего нужно переносное заземление

Опубликовано:
25.12.2018
Обновлено: 25.12.2018

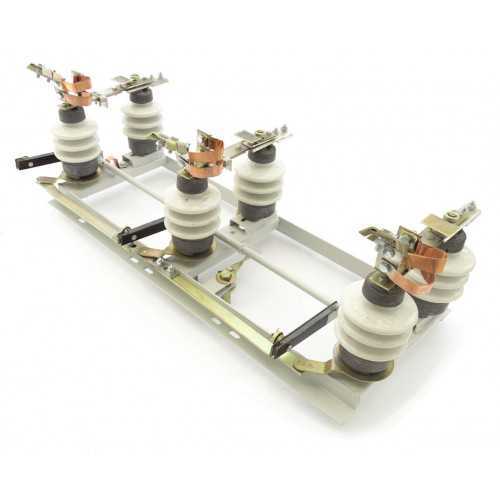

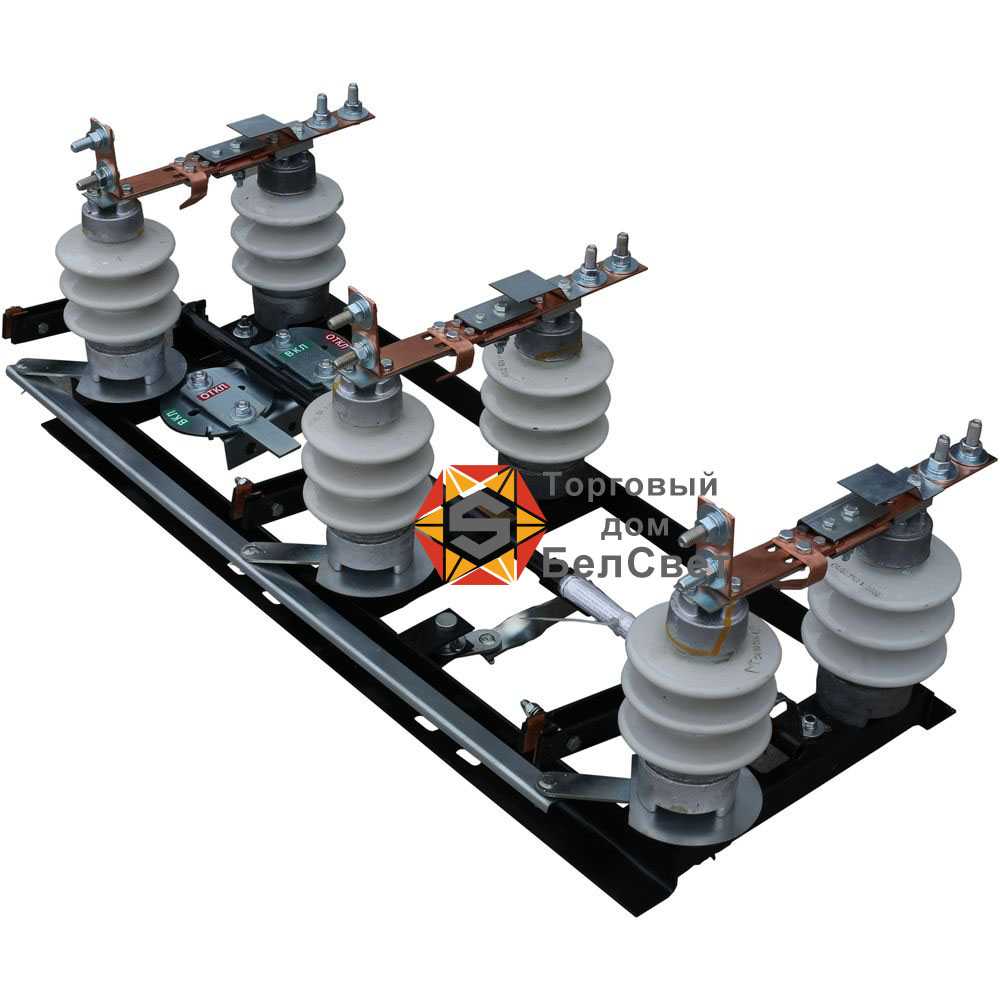

Новые разъединители РЛК-10.IV/400УХЛ1

Разъединители данной серии предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
РАЗЪЕДИНИТЕЛЬ ВКЛЮЧЕН
РАЗЪЕДИНИТЕЛЬ ОТКЛЮЧЕН
ХАРАКТЕРИСТИКИ
Наименование параметров Норма
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 400
Пик номинального кратковременного выдерживаемого тока
(ток электродинамической
стойкости), кА
25
Номинальный кратковременный
выдерживаемый ток
(ток термической стойкости), кА
10
Время протекания номинального
кратковременного тока, с:

для главных ножей 3
для заземлителей 1
Номинальная частота, Гц 50

Разъединитель РЛК-10.IV/400УХЛ1 имеет следующие преимущества по сравнению с серийно выпускаемым разъединителем РЛНД-10:

  • Разъединитель качающегося типа.
  • Рама повышенной жесткости.
  • Полимерная изоляция с оболочкой из кремнийорганической резины
  • имеет IV степень загрязнения по ГОСТ 9920 (удельная проводимость слоя загрязнения не менее 30 мкСм).
  • Основания подвижных колонок выполнены в виде пары: ось из нержавеющей стали – втулка из полимера, что не требует смазки в течение всего срока эксплуатации – 30 лет.
  • Жесткая связь между подвижными колонками всех полюсов (трех или двух) для управления главными ножами, а также между заземлителями.
  • Все стальные части разъединителя, в том числе и крепеж, имеют стойкое антикоррозийное покрытие горячим и термодиффузионным цинком на весь срок службы.
  • На каждом полюсе разъединителя установлены дополнительные неподвижные изоляторы со стороны подвода питающей линии, что не требует в период монтажа установки дополнительных изоляторов и изготавления кронштейнов для них, как это было при установке РЛНД-10. Таким образом, крепление подводящих проводов с обеих сторон производится к контактным выводам, установленным на неподвижных изоляторах. Это исключает схлестывание проводов и их излом, что наблюдалось при работе РЛНД-10.
  • Токоведущая часть главного контура изготовлена из меди с покрытием гальваническим оловом, что исключает окисление контактов в разъемном контакте и неподвижных соединениях. Токоведущая часть между контактом, установленным на подвижном изоляторе, и дополнительным неподвижным изолятором (со стороны подвода питания) выполнена в виде набора эластичных медных лент, покрытых гальваническим оловом.
  • Это обеспечивает надежный контакт без окисления в неподвижном контактном соединении и без излома при оперировании разъединителем более 10 000 циклов «вкл-откл».
  • Разъединитель можно устанавливать на опоре как в горизонтальной, так и вертикальной плоскости.
  • Стабильное контактное давление в разъемном контакте токоведущего контура обеспечивается на весь срок службы (без регулировок)
  • пластинчатыми пружинами из пружинной стали.
  • Разъемный контакт заземлителя выполнен в виде пальцев из бериллиевой бронзы с покрытием оловом. Стабильное контактное давление на весь период эксплуатации (без регулировок) обеспечивается за счет упругих свойств материала пальцев.
  • Вращение заземлителя происходит также в поворотных основаниях, выполненных в виде пары: ось из нержавеющей стали – полимерная втулка.
  • Управление разъединителем производится приводом с вертикальным движением рукояток. В рабочем состоянии разъединителя рукоятки управления находятся под кожухом, закрываемым на замок.
  • Связь между разъединителем и приводом выполнена из стальной трубы, покрытой горячим цинком, с установленными на обоих концах шарнирными вилками с вкладышем, залитым в полиамиде, в результате чего не требует смазки на весь период эксплуатации.
  • Контактные части разъемных контактов главного и заземляющего контуров защищены кожухами, что обеспечивает работоспособность разъединителя при корке льда толщиной до 20 мм.
  • Главные ножи и заземлители включаются до упора в контакты, установленные на неподвижных изоляторах.
  • В разъединителе нет люфтов при управлении приводом, так как отсутствуют промежуточные кинематические звенья.
  • Вращение валов привода происходит в полимерных втулках, что не требует смазки в течение всего срока службы.
  • В комплект поставки входят:
    • кронштейны для установки разъединителей на опоре (в горизонтальной и вертикальной плоскости);
    • кронштейн для крепления привода к опоре;
    • соединительные тяги «разъединитель – привод» для различной высоты установки (6200, 6500, 6800 мм).

Расшифровка аббревиатуры

В электротехнике многие устройства имеют аббревиатуру и если ее расшифровать, то можно понять их назначение, например, ОСО. В случае с разъединителями ситуация еще проще и все буквы здесь являются сокращением от полного названия. В результате расшифровка РЛНД имеет следующий вид:

  • Р — разъединитель.
  • Л — линейный.
  • Н — наружный
  • Д — двухколонковый.

Также в обозначение моделей разделителей содержится информация об основных технических характеристиках. Представлена она в следующем виде — А-В-С. В/Г-Д. Вместо литер указываются соответствующие значения, которые могут рассказать следующее:

  • А — количество заземляющих ножей на каждом из полюсов.
  • Б — число полюсов, значение отсутствует для трехполюсных устройств.
  • В — номинальный показатель напряжения в кВ.
  • Г — показатель номинального тока.
  • Д — климатическое исполнение.

В качестве примера можно привести модель РЛНД-1−10/630 У1. Этот разъединитель предназначен для электросети с напряжением до 10 кВ и оснащен одним ножом заземления. Показатель номинального тока устройства составляет 630 А. Аналогичным образом ситуация обстоит с расшифровкой модели разъединителя РЛНД 10−400. Из маркировки изделия можно понять, что показатель номинального тока составляет 400 А. Также аббревиатура с расшифровкой 10-киловольтных устройств указывает на наличие изделий, рассчитанных на ток силой в 200, 400 и 630 ампер.

РЛК: определение и сущность

Что такое РЛК?

РЛК (радиолокационная станция) – это система, которая использует радиоволны для обнаружения объектов в окружающей среде, а также определения их координат и других параметров. РЛК является неотъемлемой частью современных систем наблюдения и контроля, используемых в авиации, на море, на земле и в космических системах.

Принцип работы РЛК основывается на отражении радиоволн от объекта и получении эхо-сигнала, который дает представление о расстоянии до объекта и его координатах в пространстве. С помощью РЛК можно обнаружить объекты в много километровом радиусе и отслеживать движение объектов на больших расстояниях.

РЛК является одной из важнейших технологий, используемых в авиации. Она позволяет обнаруживать потенциально опасные объекты, такие как самолеты, и предотвращать аварии. Эта технология также используется в морском транспорте, чтобы обнаруживать торпеды, подводные лодки и другие объекты в воде.

  • РЛК имеет высокую точность обнаружения объектов в любых условиях, включая туман, дождь и темноту.
  • РЛК используется военными и гражданскими службами в сочетании со связанными системами наблюдения и управления, чтобы обнаруживать и отслеживать любые движущиеся объекты.
  • РЛК имеет также множество применений в научной сфере, где она используется для исследований погоды, климата, состояния земли и других объектов.
Преимущества РЛК Недостатки РЛК
Обнаружение объектов в любых условиях Могут быть нарушены локальные радиосвязи и другие технологии, использующие радиоволны
Высокая точность положения объектов Могут возникать ложные срабатывания из-за отражения радиоволн от окружающих объектов
Возможность обнаружения объектов на больших расстояниях Дорогие затраты на оборудование и обслуживание
Понравилась статья? Поделиться с друзьями:
Бронивиль
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
