Характеристики ИН-12б
Описание
Индикатор ИН-12б является вакуумным индикатором, который предназначен для использования в электронных приборах. Он имеет цилиндрическую форму и выполнен в стеклянном корпусе.
Особенности
ИН-12б обладает следующими особенностями:
- размеры: 25х10,6 мм
- тип анода: выпрямительный
- режим работы: непрерывный
- напряжение питания: 30 В
- яркость свечения: высокая
- рабочая температура: -60…+85°С
Применение
ИН-12б применяется в приборах для отображения цифровой информации. Его широко используют в цифровых счетчиках, резонансных генераторах, часах и других электронных устройствах. Он отличается высокой надежностью и долговечностью, что делает его популярным среди разработчиков и электронщиков.
Маркировка
Маркировка является важным элементом при описании и различении электронных компонентов. Она позволяет присваивать уникальные коды каждому компоненту, что позволяет их легче идентифицировать и правильно использовать в схемах и на плате.
Существует несколько разновидностей маркировки, включая цифровую и буквенно-цифровую маркировку. Они могут также включать специальные символы и знаки, которые помогают идентифицировать тип компонента, его значения и характеристики.
- Цифровая маркировка — использует только цифры для обозначения компонента. Например, резистор мог бы иметь маркировку «475», что обозначает его сопротивление 4.7 кОм.
- Буквенно-цифровая маркировка — использует буквы и цифры для идентификации компонентов. Например, микросхема может иметь маркировку «INA122P», что обозначает ее тип и характеристики.
Правильное чтение и интерпретация маркировки является важным навыком для любого электронщика.
Функциональность
Ин 12а
Ин 12а – это программируемый микросхемный электронный компонент, который имеет множество функций. Во-первых, он может использоваться как управляющий элемент в схемах автоматического управления и регулирования. Кроме того, он может быть применен в схемах аналоговой и цифровой обработки сигналов, где его основное предназначение – усиление и фильтрация сигнала. Наконец, ин 12а может использоваться как устройство защиты от перегрузки и короткого замыкания в электрических цепях.
- Применяется как управляющий элемент в автоматических устройствах
- Используется для обработки аналогового и цифрового сигнала
- Может быть использован как устройство защиты от перегрузки и короткого замыкания
Ин 12б
Ин 12б – это аналог ин 12а со схожей функциональностью, но с некоторыми отличиями. Он используется в схемах дискретной автоматики и схемах управления электроприводом, а также может быть применен в оптических системах, где его функцией является усиление и фильтрация сигналов.
- Применяется в схемах дискретной автоматики и управления электроприводом
- Используется в оптических системах для усиления и фильтрации сигналов
Таким образом, в зависимости от конкретных потребностей, можно выбрать между ин 12а и ин 12б. Оба компонента могут использоваться в различных цепях и схемах обработки сигналов, но каждый из них имеет свои особенности и преимущества в определенных областях применения.
Детали и конструкция
Если заменить его на ATtiny4313, у которого такой памяти в два раза больше, а в остальном эти микроконтроллеры идентичны, то можно записать в неё более интересную мелодию. Ещё один вариант — установить в часы микросхему музыкального синтезатора (например, ВТ8028С-ХХХ) с заранее запрограммированной мелодией.
Все элементы часов смонтированы на трёх односторонних печатных платах. На рис. 4 изображена плата электронного блока, на которой установлены все его элементы, за исключением кнопок SB1-SB3и выключателя SA1, вынесенных на отдельную небольшую плату (рис. 5). Чертёж платы индикаторов показан на рис. 6.

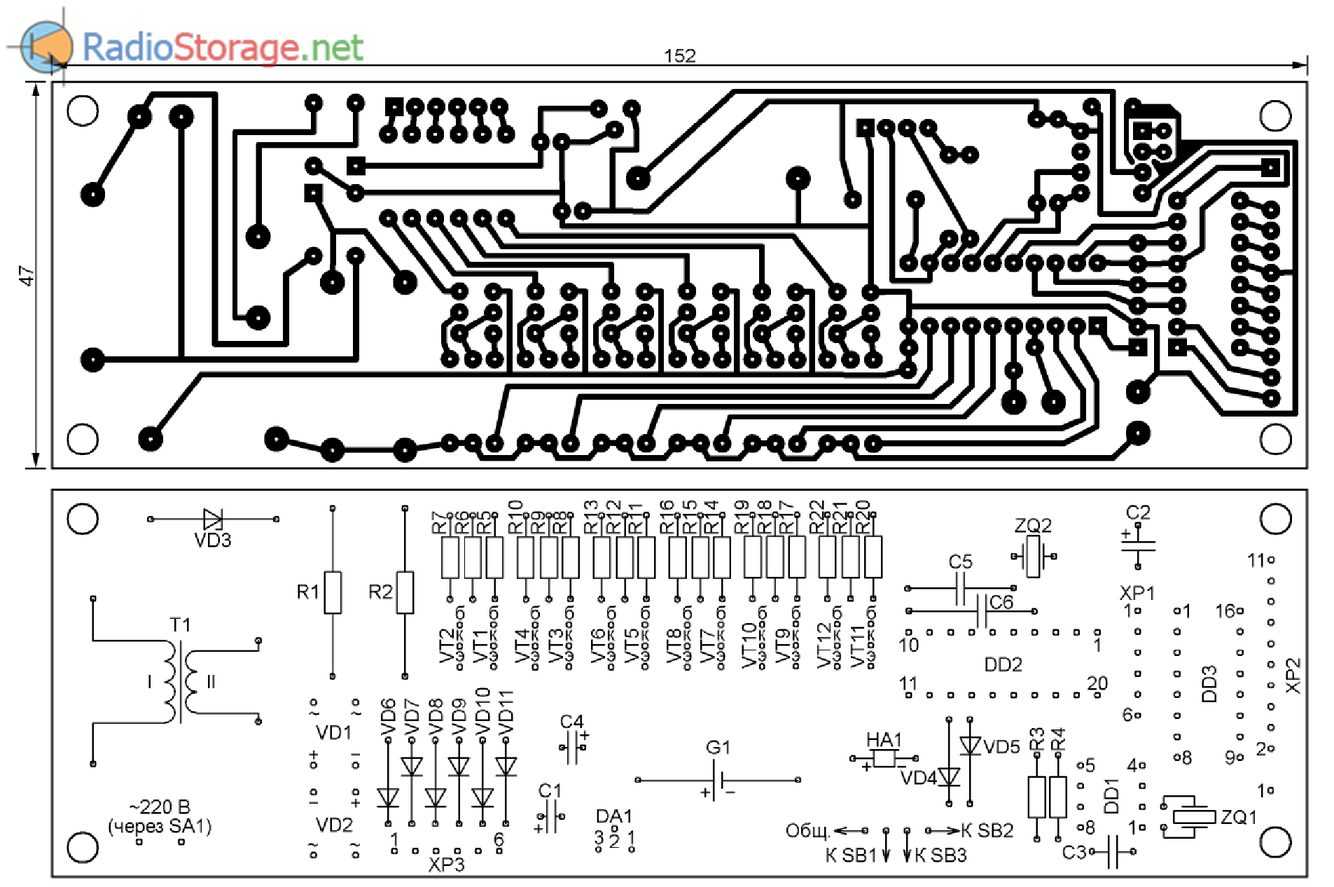

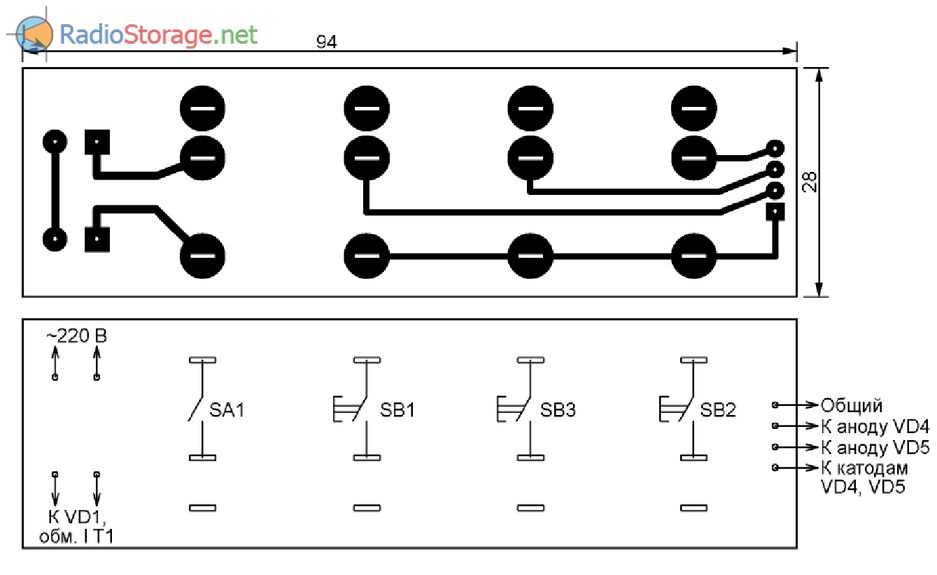

Рис. 4. Печатная плата для схемы часов с календарем на индикаторах ИН-12.
Рис. 5. Плата управления для часов.

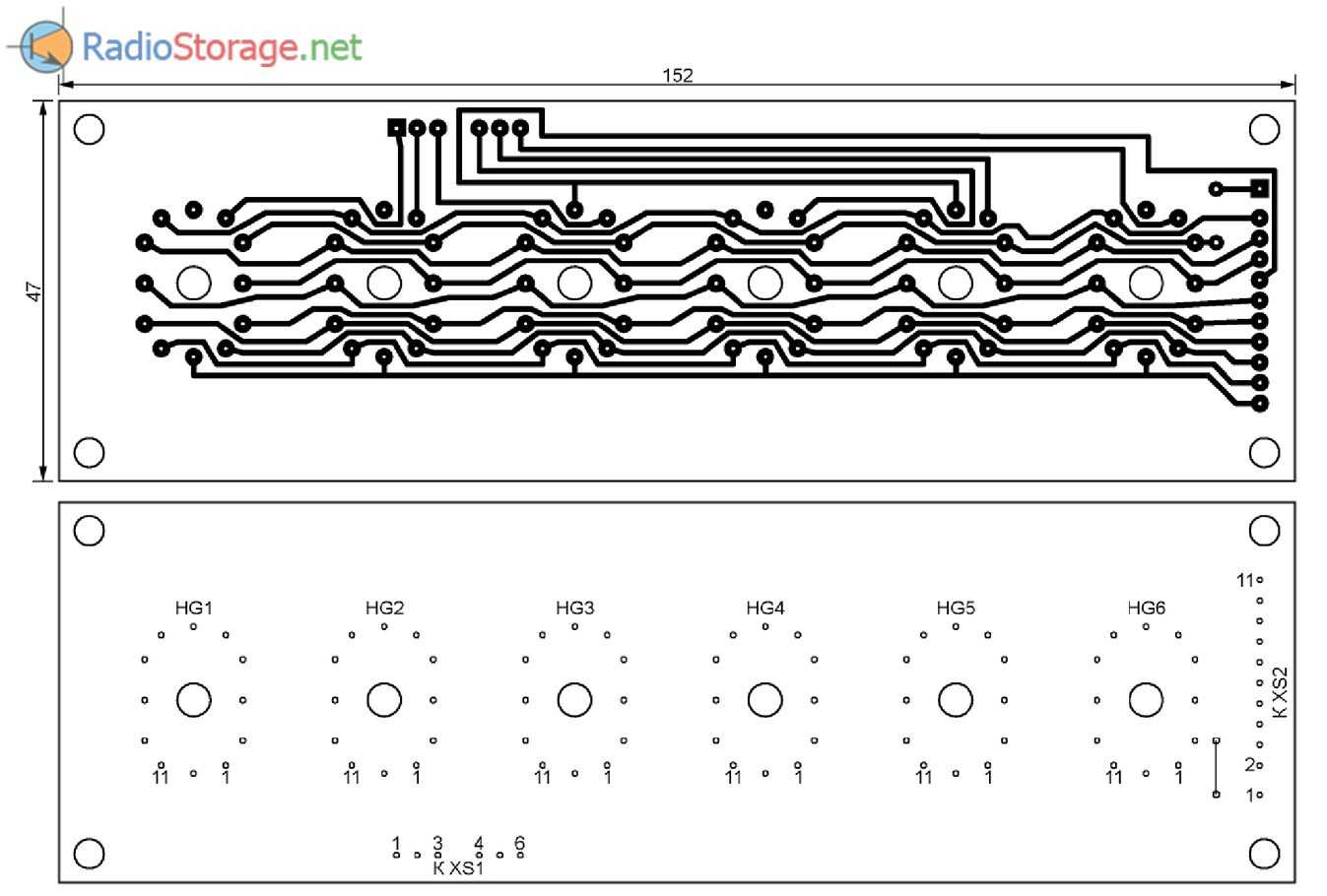

Рис. 6. Чертёж платы индикаторов.

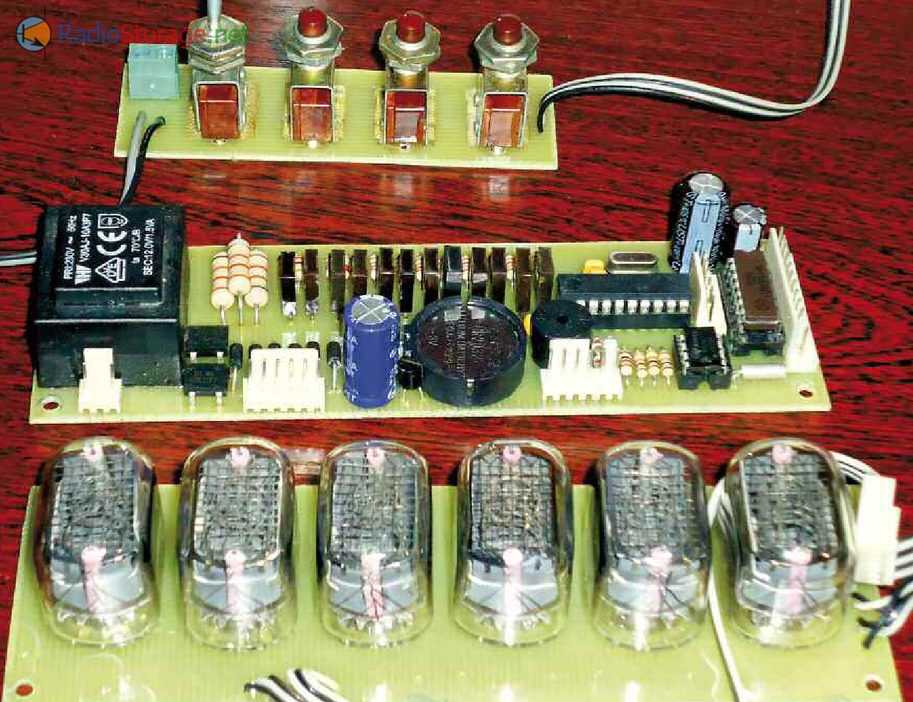

Платы в собранном виде представлены на рис. 7. На них установлены углеродистые постоянные резисторы мощностью 0,25 Вт (CR025S) и 2 Вт (CR200S), но можно применить и отечественные С1-4 или металлодиэлектрические МЛТ, С2-23. Оксидные конденсаторы — алюминиевые серии ECR, аналог К50-35. Остальные конденсаторы — керамические с диэлектриком X7R. На рис.
8 показаны описываемые часы, собранные в корпусе, согнутом из листовой стали толщиной 0,5 мм. Органы управления находятся на задней стенке корпуса, там же выведен шнур питания.
Рис. 7. Платы в собранном виде.
При включении в сеть часы начинают работать сразу, но показывают неправильное время. Для установки правильных значений времени и даты, а также времени срабатывания будильника необходимо нажать на кнопку SB2. При её первом нажатии из основного режима часы переходят в режим установки будильника.
При втором нажатии происходит переход из режима установки будильника в режим установки времени, а при третьем — в режим установки даты. Четвёртое нажатие кнопки SB2 возвращает часы в основной режим работы. Этой же кнопкой выключают сигнал будильника.
В режиме установки будильника индикаторы HG1 и HG2 выключены. Индикаторы HG3 и HG4 отображают час срабатывания будильника, а HG5 и HG6 — минуты этого события.
В режиме установки текущего времени индикаторы HG1 и HG2 показывают устанавливаемый час, HG3 и HG4 — минуты, а HG5 и HG6 выключены. В микросхему DD1 установленное время будет записано с нулевым значением секунд. В режиме установки даты все индикаторы включены и отображают (слева-направо) число, месяц и год.

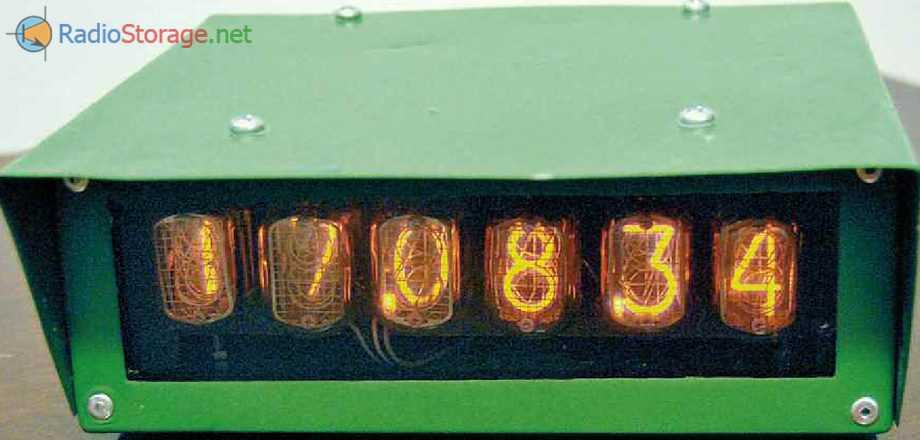

Рис. 8. Фото готовых часов на индикаторах ИН-12.
Для того чтобы в любом из режимов внести изменения в показания часов или установить время срабатывания будильника, необходимо нажать на кнопку SB3. При этом станет мигать пара индикаторов со значением, подлежащим изменению. Например, в режиме установки даты после первого нажатия на кнопку SB3 замигают индикаторы HG5 и HG6 со значением года.
После второго нажатия это будут индикаторы HG3 и HG4 со значением месяца, а после третьего — HG1 и HG2 со значением числа месяца. Нажатиями на кнопку SB1 можно увеличить выведенное на мигающие индикаторы значение.
Когда оно достигнет максимума, следующим станет минимальное значение, после чего увеличение продолжится. Четвёртое нажатие на кнопку SB3 приведёт к записи установок в микросхему DD1, а все индикаторы перестанут мигать. Дальнейшие нажатия на эту кнопку приведут к повторению описанного цикла. Чтобы вернуться в основной режим, следует нажимать на кнопку SB2.
Программа и прошивка для МК — Скачать.
А. Неугодников, с. Партизанское, Крым. Украина. Р-08-2014.

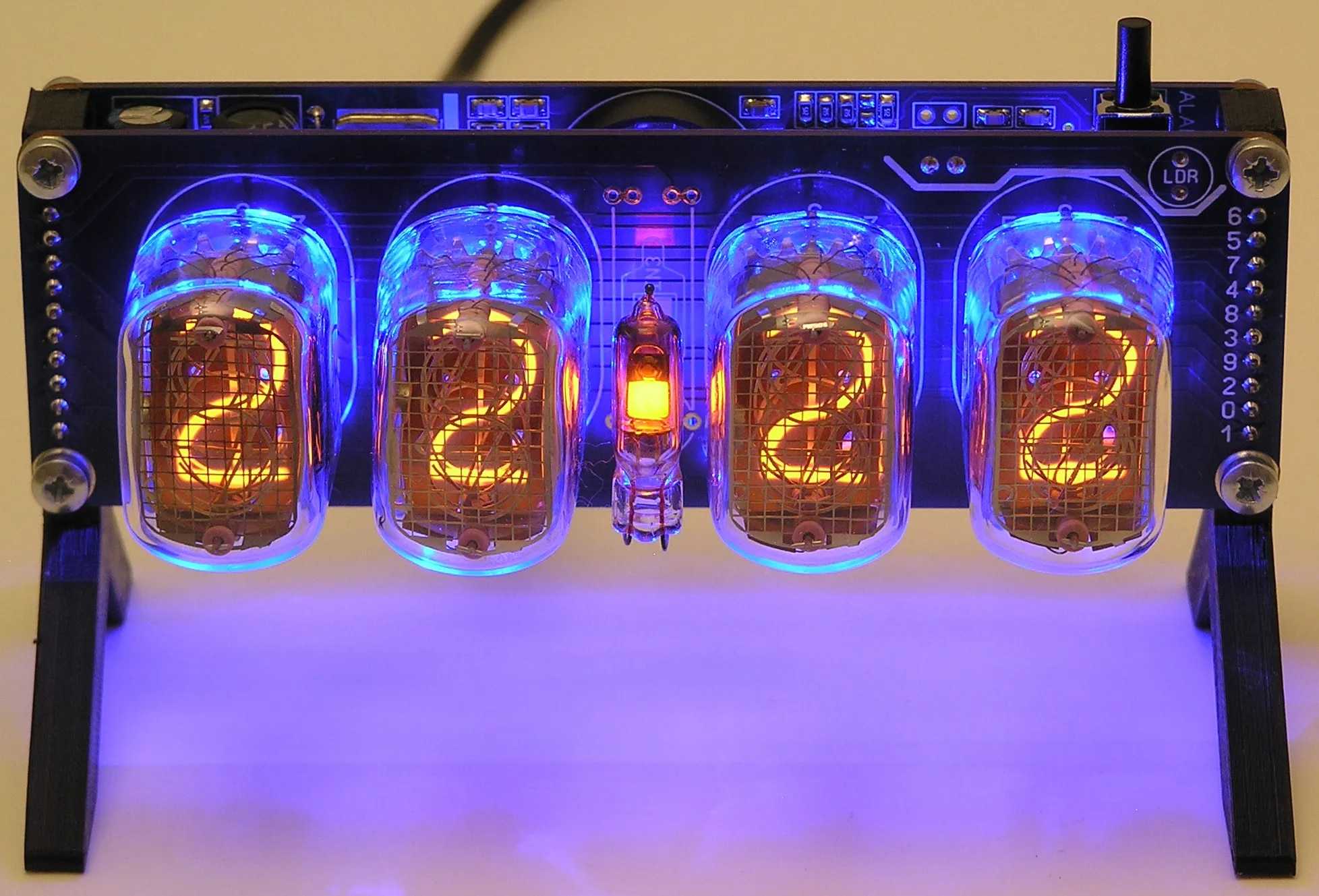

Часы на ИН-12 с RGB подсветкой
Напряжение питания 5В
Ток потребления 200 мА
Микроконтроллер PIC16F886
Светодиодная RGB подсветка
Будильник на каждый день
Свечение газоразрядных ламп приятно радует глаз. Идея подсветки ламп светодиодами не нова. И чтобы оценить в живую насколько это хорошо или плохо, был реализован этот проект. Рекомендуется для школьников и начинающих. Не требует наладки и подбора компонентов.
Часы собраны на двух платах – управления и индикации. RGBсветодиоды типа BL-L515RGBW-CC или аналогичные смонтированы на плате управления. В плате индикации сделаны отверстия, через которые RGBсветодиоды подсвечивают колбы ламп. RGBсветодиоды монтируются в последнюю очередь в собранном пакете плат.
RGBсветодиоды соединены параллельно. Максимальный ток линии микроконтроллера 25мА, суммарный ток порта не более 90мА (для PIC16F886). Исходя из этого на каждый кристалл светодиода можем дать не более 25мА / 4шт = 6,25 мА. Фактически по схеме на светодиод идёт 5мА (от максимально допустимых 20мА для каждого кристалла светодиода). Даже при таком токе светодиода яркость избыточная для подсветки ламп.
При подключении лампы ИНС-1 (разделительной точки) обратить внимание на маркировку выводов. Анод ИНС-1 обозначен стрелкой или точкой
Включение наоборот не критично, но свечение в лампе будет неравномерное.
О кварцах и точности хода. Точность хода достаточная, чтобы часы не подводить 2 и более месяца
Сеть магазинов «Кварц» предлагает огромное количество часовых кварцев здесь и при покупке необходимо обратить внимание на параметр стабильности частоты ppm/°C, где ppmэто количество частей на миллион (чем меньше, тем лучше). Одновременно при выборе кварца необходимо учитывать параметр нагрузочной ёмкости
При несоответствии ёмкости нагрузки кварцевого резонатора, рабочая частота будет отличаться от указанной.
Существует два типа ламп: ИН-12А и ИН-12Б, где у лампы с индексом «Б» к 12 выводу подключена разделительная точка. У лампы с индексом «А» 12 вывод ни к чему не подключен. В нашей схеме роль разделительной точки выполняет индикатор ИНС-1. Вывод №12 у лампы необходимо аккуратно «ампутировать» у основания колбы. В этом месте сквозь плату будет смонтирован купол светодиода.
После монтажа компонентов платы отмыть растворителем, продуть, просушить. Осмотреть на просвет на предмет волосковых замыканий и непропаев. Расстояние между платами 11мм; убедиться что компоненты платы управления не замыкают дорожки платы индикации.
Управление часами тремя кнопками – «увеличить», «уменьшить» и «ок» (выбор режима).
Нажатием на кнопку «ок» перебираются следующие режимы:
– настройка часов текущего времени (ЧЧ _ _);
– настройка минут текущего времени (_ _ ММ);
– настройка часов будильника (ЧЧ._ _);
– настройка минут будильника (_ _.ММ);
– настройка текущего дня недели от 1 до 7 (0 _ _ 1);
– срабатывание будильника в понедельник (1 _ _ 1);
– срабатывание будильника во вторник (2 _ _ 1);
– срабатывание будильника в среду (3 _ _ 1);
– срабатывание будильника в четверг (4 _ _ 1);
– срабатывание будильника в пятницу (5 _ _ 1);
– срабатывание будильника в субботу (6 _ _ 0);
– срабатывание будильника в воскресенье (7 _ _ 0);
– яркость свечения ламп от 0 до 20 (8 _ 05);
– почасовой сигнал с 9:00 до 21:00 (9 _ _ 1);
– ежеминутная смена подсветки (10 _ 1);
– выбор цвета подсветки, в т.ч. выключено (11 _ 1).
Есть автоматический выход из настроек после 15 сек бездействия.
Проект устарел и не поддерживается.
Новая версия проекта «История любви ИН-12».
Характеристики индикатора ИН-12а
Размер: ИН-12а — это миниатюрный индикатор, который имеет диаметр 11 мм, высоту символа 10 мм и общую высоту 18 мм (включая ножки).
Потребляемая мощность: ИН-12а потребляет очень мало мощности, всего 1 мВт при номинальном напряжении питания в 2,5 Вольта.
Символы: ИН-12а может отображать цифры от 0 до 9 и знак десятичной точки. Этот индикатор не поддерживает отображение букв или других символов.
Напряжение питания: ИН-12а требует постоянное напряжение питания в диапазоне от 1,5 до 2,5 Вольт.
Световой поток: ИН-12а имеет яркий световой поток, достаточный для ясной видимости символов при низком уровне освещения.
Жизненный цикл: ИН-12а имеет длительный срок службы, который составляет около 2 000 часов.
Прошивка микроконтроллера
Программное обеспечение для часов из газоразрядных индикаторных ламп написано на Eclipse, без искажений транслируется в AVR Studio, коды с комментариями, что значительно упрощает процесс.
Положение выставляемых фьюзов
В результате прошивки устанавливаются определенные режимы и процесс управления ими. При кратковременном нажатии кнопки «MENU» по кругу отображаются режимы:
- режим №1 – времени (отображается постоянно);
- режим №2 – 2 мин. время, 10 сек. дата;
- режим №3 – 2 мин. время, 10 сек. температура;
- режим №4 – 2 мин. время, 10 сек. дата и 10 сек. температура;
- режим настройки времени и даты устанавливается удержанием кнопки «MENU»;
- кратковременное нажатие на кнопку «UP» (2 сек.) отображает дату, удержание этой кнопки отключает или включает подсветку;
- кратковременное нажатие «DOWN» (2 сек.) отображает температуру;
- понижение яркости почасовой программой с 00.00 часов до 7 утра.
Устройство биполярного транзистора
Биполярный транзистор представляет собой полупроводниковый прибор, имеющий два р-n-перехода, образованных в одном монокристалле полупроводника. Эти переходы образуют в полупроводнике три области с различными типами электропроводности. Одна крайняя область называется эмиттером (Э), другая — коллектором (К), средняя — базой (Б). К каждой области припаивают металлические выводы для включения транзистора в электрическую цепь.
Электропроводность эмиттера и коллектора противоположна электропроводности базы.
В зависимости от порядка чередования р- и n-областей различают транзисторы со структурой р-n-р (рис. 1, а) и n-р-n (рис. 1, б) (иногда их еще называют прямой и обратный).
Условные графические обозначения транзисторов p-n-р и n-p-n отличаются лишь направлением стрелки у электрода, обозначающего эмиттер. Принцип работы транзисторов p-n-р и n-p-n одинаков.
Рис. 1 — Структуры и условные графические обозначения биполярных транзисторов типа р-n-р (а) и n-р-n (б)
Электронно-дырочный переход, образованный эмиттером и базой, называется эмиттерным, а коллектором и базой — коллекторным. Расстояние между переходами очень мало; у высокочастотных транзисторов оно менее 10 микрометров, а у низкочастотных не превышает 50 мкм (1 мкм=0,001 мм).
Основная функция транзистора — это усиление сигнала. Если на базу транзистора подать напряжение, то транзистор начнет открываться. В транзисторе переход коллектор-эмитер открывается плавно: от полностью закрытого состояния (= 0 В) до полностью открытого (этот момент называют напряжение насыщения).
Между коллектором и эмиттером течет сильный ток, он называется коллекторный ток (), между базой и эмиттером — слабый управляющий ток базы (). Величина коллекторного тока зависит от величины тока базы. Причем, коллекторый ток всегда больше тока базы в определенное количество раз. Эта величина называется коэффициент усиления по току, обозначается . У различных типов транзисторов это значение колеблется от единиц до сотен раз.
Коэффициент усиления по току — это отношение коллекторного тока к току базы:
Для того, чтобы вычислить коллекторный ток, нужно умножить ток базы на коэффициент усиления:

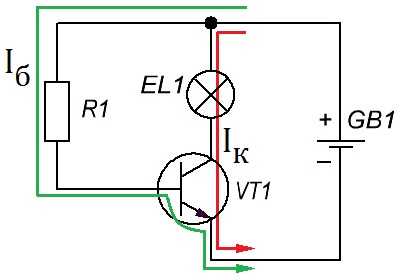

Пример: Возмем источник питания, транзистор, резистор и лампочку. Если подключить всё это согласно схеме (рис. 2), то: через резистор, подключенный между источником питания и базой транзистора потечет ток базы .
Рис. 2 — Принцип работы биполярных транзисторов
Транзистор откроется и лампочка загориться. Причем яркость свечения лампочки будет зависить от сопротивления резистора и коэффициента усиления транзистора.
Напряжение, прилагаемое к базе и необходимое для открытия транзистора, называют напряжением смещения. Если вместо постоянного резистора поставить переменный резистор, то получим возможность регулировать яркость свечения лампочки.
Таким же образом можно усиливать и сигналы: подавая на базу транзистора определенный сигнал (к примеру звук), в коллекторной цепи получим тот же сигнал, но уже усиленный в раз.
Если базовое смещение транзистора застабилизировать при помощи стабилитрона (рис. 3), то мы получим простейший стабилизатор напряжения, т.у. схему, которая будет поддерживать постоянное напряжение на выходе, даже если входное напряжение будет изменяться.

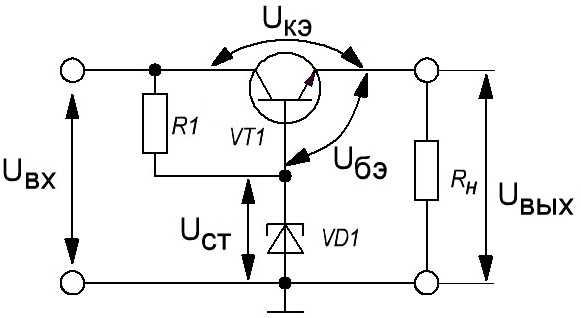

Рис. 3 — Пример простого стабилизатора напряжения
Для получения повышенной мощности используются схемы последовательного включения наскольких транзисторов, так называемые схемы Дарлингтона (или составные транзисторы)
Рис. 4 — Схема Дарлингтона
Цифровой УКВ приёмник с часами на лампах ИН-12
Приёмник с часами работает в диапазоне УКВ ЧМ (FM) 76-108 МГц. Настройка частоты в ручном и автоматическом режиме (автопоиск). Время выводится в 24 формате. Индикация уровня принимаемого сигнала (RSSI) на стрелочный индикатор. Стерео усилитель 2х8 Вт. Стационарное питание 220В. Прошивка обновлена 24.01.16.
Продам набор для сборки = 5.000 руб + доставка по России.
Это простой приёмник с сочетанием старых и современных компонентов. Для индикации используются газоразрядные лампы типа ИН-12Б (могут использовать и другие лампы). Конструкция позволяет легко всё настроить (подстроить) режим работы на слух и на глаз.
Важно! Для работы усилителя нужен источник питания с током 1,5–2 А. Для компактности применен модуль питания RS-25-12 (Mean Well), но в виду дороговизны, Вы можете подобрать что-то иное. На плате предусмотрено место посадки диодного моста для случая использования железного трансформатора
На плате предусмотрено место посадки диодного моста для случая использования железного трансформатора.
Для питания ламп собран повышающий преобразователь на MC34063. Подстроечным резистором 5К устанавливаем напряжение на выходе преобразователя 160-175В (для ламп ИН-12Б).
Переменный резистор в цепи микроамперметра регулирует ток (угол отклонения стрелки). Микроамперметр может быть на другой ток (до 1 мА). Микроамперметр можно и вовсе не ставить, если по дизайну он не вписывается в корпус.
Подстроечный резистор в цепи регулятора громкости устанавливает максимальное значение уровня громкости (очень приличный уровень громкости). Переменный резистор может быть и другого номинала (+/-50%), но желательно с линейной характеристикой (не логарифмический). Микросхему усилителя TDA7057AQустановить на радиатор.
Настройка часов. В ручном режиме кнопками устанавливаем частоту 108,1 Мгц, затем переводим в автоматический режим и кнопками устанавливаем время. После настройки переключаем в ручной режим, чтобы уйти с частоты 108,1 Мгц.
Основную часть времени индикатор показывает текущее время. С 30й по 35ю секунду выводится текущая частота. Косвенно яркость ламп (и ток) можно отрегулировать подстроечным резистором в преобразователе напряжения.
В нашем примере использован корпус G748 (225х165х65мм). Шаблоны отверстий приложены в формате *.spl7. Кнопки КМ1-1 (ПКН6-1), тумблера МТ1 (один тумблер у меня без функции; можно на питание поставить). Переменный резистор на громкость S16KN1 и к нему ручка-крутилка 41026-1 (D45.1мм, отв. 6мм с лыской). Ставить пару динамиков в такой корпус посчитал нецелесообразным, поставил один JVC CS-J410X (для него нужен корпус на порядки больше и крепче) + идеально подошла решетка на вентилятор. Телескопическая антенна с BNCразъемом AST-24 D7mm S7 150-650mm + ответная часть на корпус. Разъем 220В (папа) на блок AC-11, 2 контакта, крепление винты + типовой шнур.
Приёмник-часы собран на двух платах, которые соединены ленточным шлефом.
Обратите внимание – у платы индикации гребенки разъемов смонтированы со стороны дорожек. Плата управления, как и схема, на первый взгляд, кажутся сложными, но, по сути, все компоненты на свих местах и понятны для восприятия. Плата сделана с заделом на будущее (ДУ и датчик температуры), которые планируется реализовать позднее
В предложенной схеме микроконтроллер можно запрограммировать внутрисхемно. Выбор микроконтроллера сделан в пользу PIС16F876A, т.к. он более доступен для покупки и его можно прошить элементарными программаторами (с доступным софтом). По запросу могу перекомпилировать прошивку под более дешевый PIC16F886 (и его можно будет использовать без кварца 4 МГц)
Плата сделана с заделом на будущее (ДУ и датчик температуры), которые планируется реализовать позднее. В предложенной схеме микроконтроллер можно запрограммировать внутрисхемно. Выбор микроконтроллера сделан в пользу PIС16F876A, т.к. он более доступен для покупки и его можно прошить элементарными программаторами (с доступным софтом). По запросу могу перекомпилировать прошивку под более дешевый PIC16F886 (и его можно будет использовать без кварца 4 МГц).
Один из моих вариантов
Дизайн от [email protected]
Файлы:
Полезные ссылки:Попробуй сделать печатную плату на кухнеСобери себе подходящий программаторУзнай как прошить микроконтроллер прошивкойНаучись программировать и делать прошивкиЗадай вопрос или найди ответ в форуме
Статические характеристики биполярного транзистора
Эти характеристики показывают графическую зависимость между токами и напряжениями транзистора и могут применяться для определения некоторых его параметров, необходимых для расчета транзисторных схем. Наибольшее применение получили статические входные и выходные характеристики.

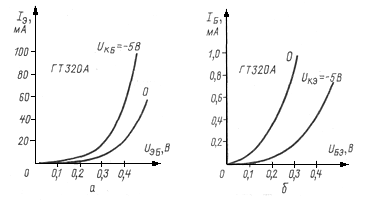

Рис. 10 — Входные характеристики германиевого транзистора типа р-n-р в схемах с ОБ (а) и ОЭ (б)
Входные статические характеристики представляют собой вольтамперные характеристики эмиттерного электронно-дырочного перехода (ЭДП). Если транзистор включен по схеме с общей базой, то это будет зависимость тока эмиттера от напряжения на эмиттерном переходе (рис. 10, а). При отсутствии коллекторного напряжения ( = 0) входная характеристика представляет собой прямую ветвь вольтамперной характеристики эмиттерного ЭДП, подобную ВАХ диода. Если на коллектор подать некоторое напряжение, смещающее его в обратном направлении, то коллекторный ЭДП расширится и толщина базы вследствие этого уменьшится. В результате уменьшится и сопротивление базы эмиттерному току, что приведет к увеличению эмиттерного тока, то есть характеристика пройдет выше.
При включении транзистора по схеме с общим эмиттером входной характеристикой будет графическая зависимость тока базы от напряжения на эмиттерном переходе . Так как эмиттерный переход и при таком включении остается смещенным в прямом направлении, то входная характеристика будет также подобна прямой ветви вольтамперной характеристики эмиттерного ЭДП (рис. 10, б).
Выходные статические характеристики биполярного транзистора — это вольтамперные характеристики коллекторного электронно-дырочного перехода, смещенного в обратном направлении. Их вид также зависит от способа включения транзистора и очень сильно от состояния, а точнее — режима работы, в котором находится эмиттерный ЭДП.
Если транзистор включен по схеме с общей базой (ОБ) и =0, то есть цепь эмиттера оборвана, то эмиттерный ЭДП не оказывает влияния на коллекторный переход. Так как на коллекторный ЭДП подано обратное напряжение, то выходная характеристика, представляющая собой зависимость тока коллектора от напряжения между коллектором и базой , будет подобна обратной ветви ВАХ диода (нижняя кривая на рис. 11, а). Если же на эмиттерный ЭДП подать прямое напряжение, то появится ток эмиттера , который создаст почти такой же коллекторный ток . Чем больше прямое напряжение на эмиттерном ЭДП, тем больше значения эмиттерного и коллекторного токов и тем выше располагается выходная характеристика.
Рис. 11 — Выходные характеристики германиевого транзистора типа р-п-р в схемах с ОБ (а) и ОЭ (б)
Сказанное справедливо и при включении биполярного транзистора по схеме с общим эмиттером (ОЭ). Разница состоит лишь в том, что в этом случае выходные характеристики снимают не при постоянных значениях тока эмиттера, а при постоянных значениях тока базы (рис. 11, б), и идут они более круто, чем выходные характеристики в схеме с ОБ.
При чрезмерном увеличении коллекторного напряжения происходит пробой коллекторного ЭДП, сопровождающийся резким увеличением коллекторного тока, разогревом транзистора и выходом его из строя. Для большинства транзисторов напряжение пробоя коллекторного перехода лежит в пределах от 20 до 30 В
Это важно знать при выборе транзистора для заданного напряжения источника питания или при определении необходимого напряжения источника питания для имеющихся транзисторов
Увеличение температуры вызывает возрастание токов транзистора и смещение его характеристик. Особенно сильно влияет температура на выходные характеристики в схеме ОЭ (рис. 12).
Рис. 12 — Зависимость выходных статических характеристик транзистора от температуры:
а — в схеме с ОБ, б — в схеме с ОЭ.

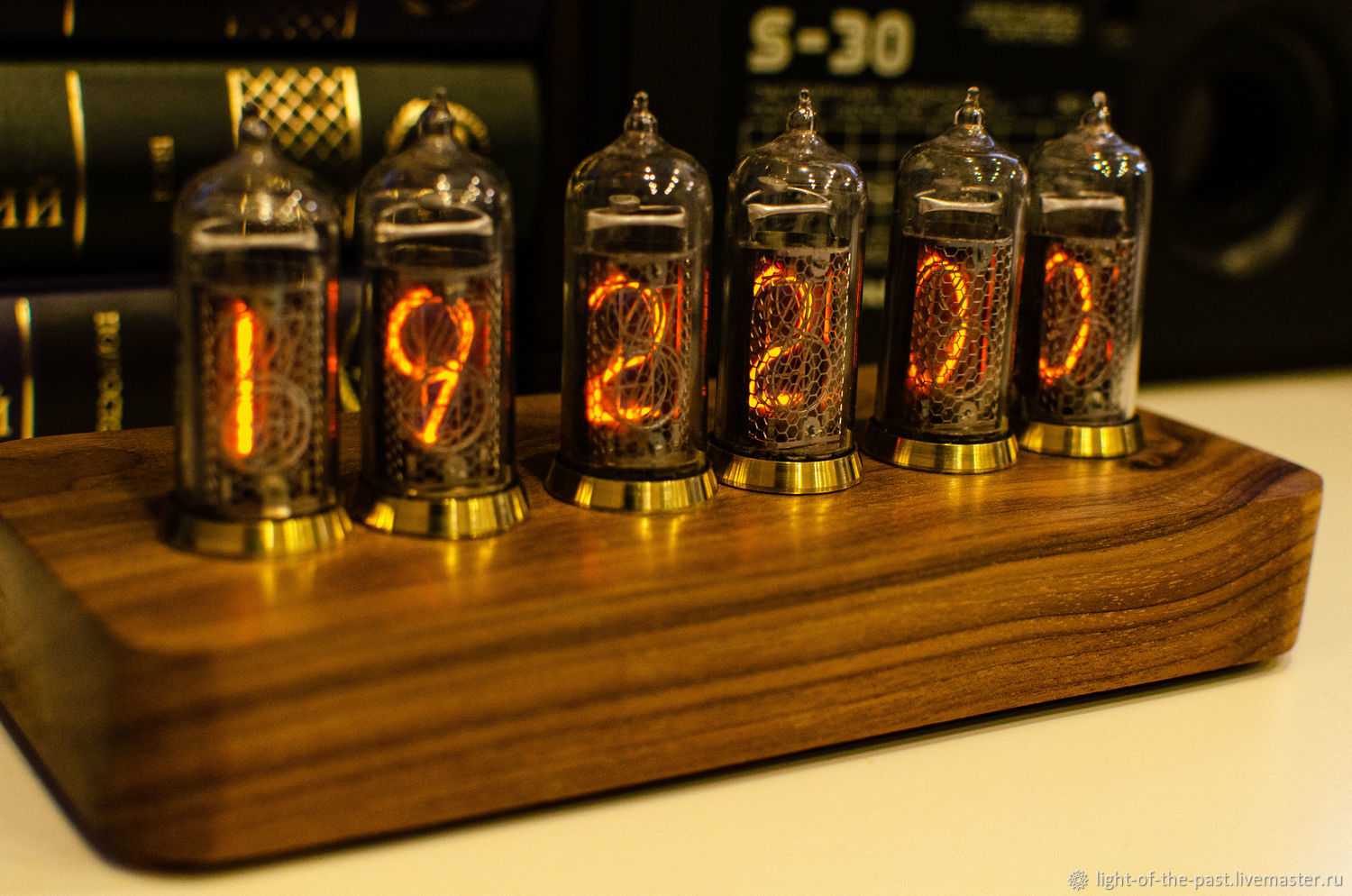

Этапы сборки часов
Для начала надо понять принцип работы индикаторных элементов ИН-14, практически это неоновые лампочки с группой катодов в виде цифр. В зависимости от подачи питания светится тот или иной катод поочередно, применяется принцип лампы накаливания с газоразрядным процессом.

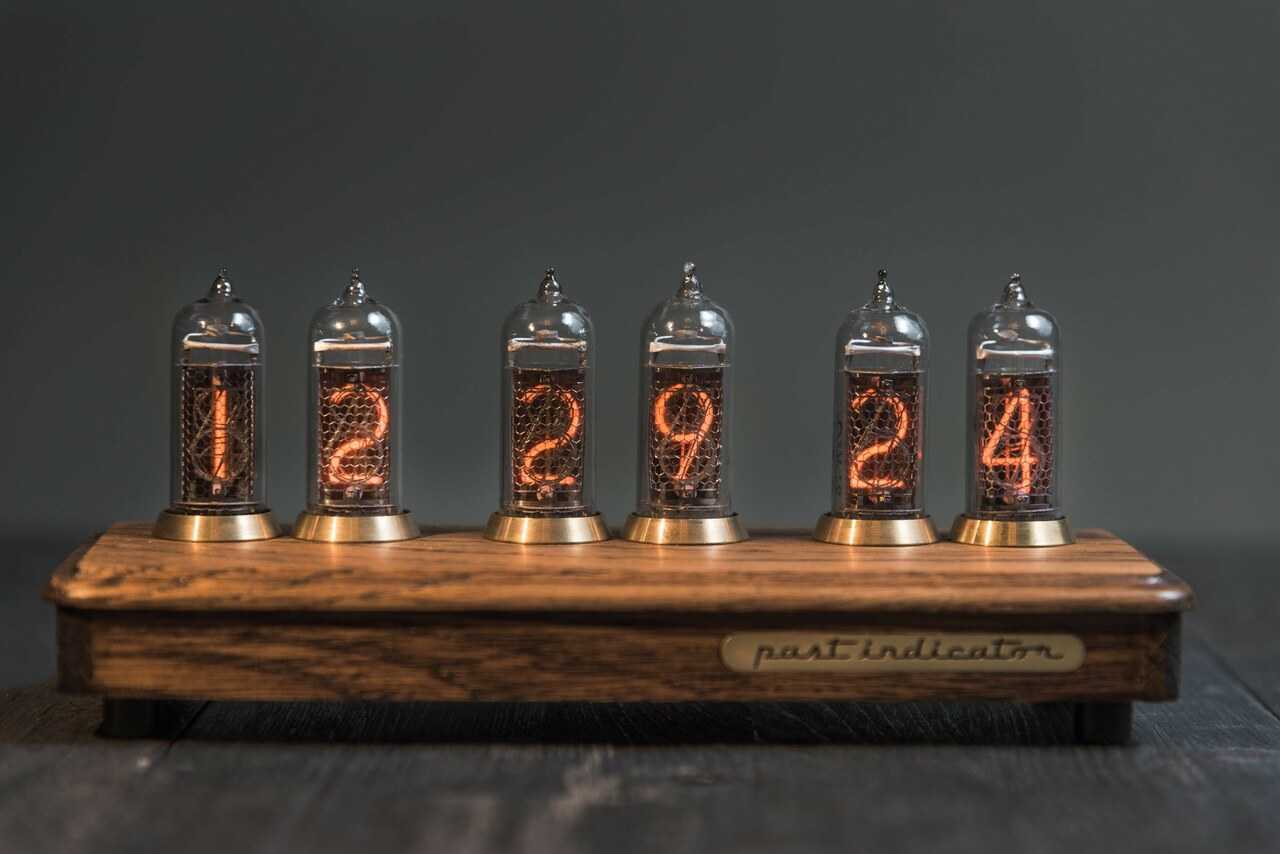

Конструкция и основные параметры газоразрядного индикатора ИН-14
Ресурс работы таких индикаторов огромный, потому что нет длительной и большой нагрузки на один катод. Для полноценной подсветки необходимо напряжение не менее 100 В, поэтому начнем проектирование с источника питания.
Блок питания
Вариант с трансформатором, на вторичной обмотке которого будет 170 или 180 В, исключаем сразу по причине больших габаритов и веса. Подбирать железо, провода и мотать самостоятельно – дело неблагодарное и утомительное. Практичнее применить преобразователь напряжения на микросхеме MC34063, имеющий малые габариты, вес и стабильные параметры.
Схема блока питания на базе преобразователя напряжения MC34063
Все элементы монтируются на печатную плату, после сборки в большинстве случаев настройки не требуется, с 10–12 В преобразователь дает 175–180 В. Как видно, трансформатор в схеме присутствует, но очень маленький и легкодоступный для быстрого самостоятельного изготовления, такой можно купить в торговых сетях. На выходе вторичной обмотки 9–12 В переменного тока приходят на диодный мост (выпрямитель). Линейный стабилизатор LM7805 предназначен для питания электронных элементов часов.

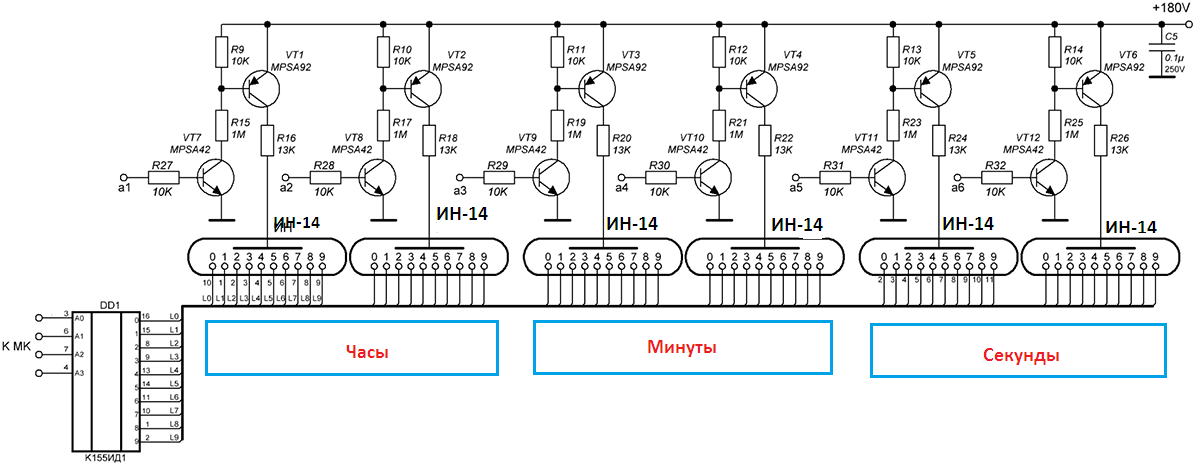

Схема для включения ламп
Эта схема решает проблему согласования управляющего напряжения на микросхеме 5 В и управляемого напряжения питания анодов. Положительный потенциал 180 В подается на анод, а отрицательный – на катоды соответствующих цифр.
Схема управления подключением анодов лампы
Включение катодов производится схемой на базе старой микросхемы К155ИД1, которая запитывается от напряжения 5 В, что в нашем случае очень удачно. Микросхемы 155-й серии сняты с производства, но не являются дефицитом, их легко можно купить в торговых сетях и на радиорынках. Чтобы не паять микросхему к каждой лампе, схема управления катодами делается по динамическому принципу.
Схема с элементами управления анодами и катодами ламп
Теперь блок питания, схему управления катодами и анодами надо подключить к процессору часов DS1307, для согласования идеально подходит микроконтроллер Mega8.
Выводы о различиях между ИН-12а и ИН-12б
Количество электродов
ИН-12а и ИН-12б отличаются по количеству электродов. ИН-12а имеет 12 электродов, тогда как в ИН-12б их всего 9. Это является основным различием между двумя видами индикаторов.
Уровень яркости
Другое заметное различие между ИН-12а и ИН-12б — уровень светимости. ИН-12а является ярче, чем ИН-12б, что может быть важным параметром при выборе между ними.
Размер индикатора
ИН-12а и ИН-12б также различаются по размеру. ИН-12а имеет размеры 20 мм x 11 мм x 4,5 мм, а размеры ИН-12б составляют 13 мм x 8 мм x 4 мм. Это также должно учитываться при выборе между двумя видами индикаторов.
Операционное напряжение
Еще один важный параметр, который следует учитывать при выборе индикатора — операционное напряжение. ИН-12а может работать от напряжения в диапазоне от 110 до 240 В, а для ИН-12б оптимальным является напряжение в диапазоне от 140 до 200 В. Это также необходимо учитывать при выборе между индикаторами.
Таким образом, при выборе между ИН-12а и ИН-12б должны учитываться такие параметры, как количество электродов, уровень яркости, размер индикатора и операционное напряжение. Каждый из этих параметров играет роль в выборе наиболее подходящего индикатора для конкретных потребностей.
