Выбор трубы гофрированной sn6 или sn8: какая лучше?

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

голубая полоса – для водоснабжения,
желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

наименование производителя,
тип материала,
для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
SDR – соотношение диаметра и стенок,
диаметр,
толщина стенок,
рабочее давление,
стандарт – для России ГОСТ 18599-2001,
назначение (техническая или питьевая вода, для водопровода),
дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Что такое трубы ПНД

Расшифровку трубы ПНД можно обозначить, как труба, для изготовления которой используют полиэтилен низкого давления. На сегодняшний день трубы данного вида уже основательно вошли в ремонтно-строительную систему практически повсеместно. И эта популярность является вполне обоснованной, срок их эксплуатации может быть свыше пятидесяти лет. Это значительно больше, чем длительность работы аналогичных труб из других материалов.

Область их назначения имеет довольно широкий спектр:

В монтаже систем транспортировки холодной воды и других жидких составов,
Прокладка газопроводных путей (промышленных и бытовых),
Для обустройства сетей и разводок поливки, канализационных систем,
Они могут быть защитой для линий электросети и связи, телефонных кабелей и прочих систем коммуникации,
В бытовых целях используются, например, как дуги для парников и закладные под электропроводку.

Преимущества полиэтилена низкого давления для производства труб

Идеально гладкость поверхностей, как внутренних, так и наружных,
Постоянство цвета,
Гигиеничность и экологическая чистота, а, следовательно, и безопасность, как для человека, так и для среды его окружающей в целом,
Стойкость к коррозии, образованию накипи, воздействию влаги, грибковым заболеваниями, бактериям, плесени и другим биологическим заражениям,
Полная устойчивость к агрессивным средам: щелочам, кислотам и растворителям, что является важным фактором для монтажа канализаций и технических систем водоотводов,
Входящие в состав материала стабилизаторы света, создают надежную защиту от разрушительного действия ультрафиолетовых лучей,
Невосприимчивость к деформациям различного вида,
Легкость соединительных работ

Для работы по монтажу труб данного вида используются специальные фасонные детали. Соединения могут осуществляться с помощью муфт, разъемных соединений или сварки. Характерной особенностью труб из данного вида полиэтилена является то, что независимо от способа соединения, получается высок качественная конструкция

Основные обозначения в названиях изделия

Трубы из полиэтилена низкого давления маркируются по верху с расстоянием до одного метра. Маркировка сопровождается названием производителя или его товарным знаком. Они должны располагаться перед обозначением трубы, а после него идет дата изготовления изделия. Возможно нанесение дополнительных сведений (например, вид партии или номер линии). При этом само слово «труба» в обозначении не указывается.

Основные обозначения труб ПНД включают в себя:

Марку полиэтилена (например, ПЭ 63 или ПЭ 100),
Серию трубы (класс прочности),
Соотношение величины диаметра и толщины стенки (числовое значение),
Область применения изделия (техническая или питьевая),
Стандарт, по которому велось производство (ГОСТ)

Для нанесения маркировки используются полосы различных цветов. Это делается для удобства выбора изделия (например, голубой – для транспортировки воды, желтый – для газопроводов)

Способы производства изделий

Для изготовления труб применяется экструзия. Гранулы полиэтилена помещаются в экструдер, где они плавятся и переходят далее в область экструзионной головы. В ней материал приобретает нужную форму и заданные размеры. Калибровка происходит в специальной вакуумной зоне, в ней же осуществляется и первоначальное охлаждение. Далее при помощи протягивающего устройства происходит протяжка труб и их нарезка на изделия заданной длины.

Конечным этапом является упаковка. В бухты идут трубы, диаметр которых до семидесяти пяти миллиметров, а длина от ста до двухсот метров. Изделия диаметром от девяноста до ста десяти миллиметров упаковываются в бухты по сто метров или поставляются прямым отрезком. Трубы, диаметр которых более ста десяти миллиметров могут быть изготовлены только в виде прямых отрезков.

К известным производителям труб ПНД можно отнести:

Холдинг «Полимерные Трубопроводные Системы»:
ООО Твинс,
ООО АПК,
Завод Полимер-Т,
Компания МетпромИнтекс

Особенности труб из полиэтилена

Всем полимерным трубам присущи общие технические и эксплуатационные характеристики. Однако, несмотря на это, отдельные виды продукции данного типа имеют свои особенности. К отличительным свойствам ПЭ изделий можно отнести: гарантийный срок эксплуатации полиэтиленовой трубы ГОСТ 18599 2001 составляет 50 лет и улучшение со временем свойств по транспортировке рабочей среды.

Пропускная способность полиэтиленового трубопровода возрастает по двум основным причинам:

Граничный слой полимера со временем набухает. В результате этого возникает специфический эффект поверхностной эластичности, благодаря которому снижается сопротивление движению, и улучшаются условия обтекания стенок труб.
Коррозионное зарастание металлической трубы приводит к уменьшению её внутреннего диаметра. Вместе с тем, из-за характерного полиэтилену свойства ползучести, проходное сечение изделия, произведённого из этого материала, в процессе эксплуатации увеличивается не в ущерб его работоспособности. В цифрах увеличение выглядит так: порядка 10% в течение первых 10 лет и около 3% на протяжении всего срока службы трубопровода.

Широкий диапазон рабочих температур — еще одно важное достоинство. Полиэтиленовая труба, соответствующая требованиям ГОСТ 18599 2001, не теряет свои эксплуатационные характеристики при значительной отрицательной температуре (-70˚С) и сохраняет прочность при +60˚С

При превышении этой отметки, прочность ПЭ снижается, и он утрачивает способность выдерживать высокое давление.

Устойчивость к высокому давлению и низким температурам позволяет применять полиэтиленовые трубы для прокладки подземных сетей без какой-либо изоляции

Коэффициент снижения значения данного параметра изготовленных из полиэтилена труб в зависимости от температуры рабочей среды представлен в таблице №1.

Таблица 1

Температура жидкости, ˚С	Коэффициент снижения давления, Ct.
ПЭ 100, ПЭ 80	ПЭ 63	ПЭ 32
36-40	0,74	0,62	0,3
31-35	0,8	0,72	0,47
26-30	0,87	0,81	0,65
21-25	0,93	0,9	0,82
Менее 20	1,0	1,0	1,0

Эластичность труб, помимо удобства монтажа, положительно сказывается на транспортировке данных изделий. Доставлять потребителю трубы, диаметр которых не больше 160 мм, допускается бухтами длиной более 200 метров. Разрезать их можно обычной ножовкой. Инженерные сети собираются из таких труб с помощью специальных муфт, фитингов и прочих деталей.

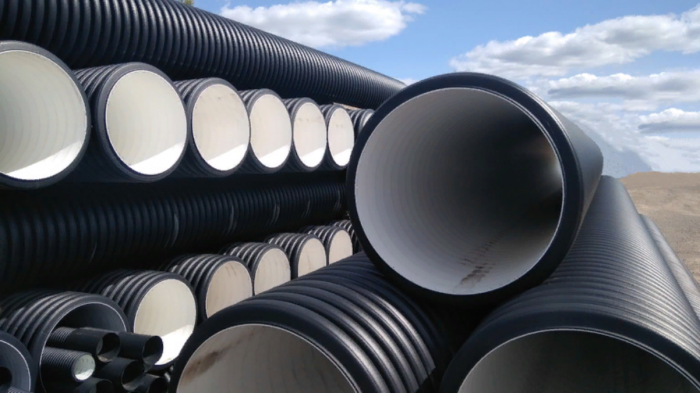

Преимущества труб гофрированных sn8

Трубы гофрированные sn8 обладают рядом преимуществ, которые делают их популярным выбором для множества строительных и санитарных систем. Вот несколько причин, почему стоит выбрать трубы гофрированные sn8:

1. Высокая прочность и долговечность

Трубы гофрированные sn8 обладают высокой прочностью и способны выдерживать большое давление и нагрузку. Они не ломаются и не деформируются под воздействием внешних факторов, таких как механические воздействия или изменения температуры. Благодаря этому, такие трубы обеспечивают долговечность системы и минимизируют риски возникновения утечек или поломок.

2. Устойчивость к химическим веществам

Трубы гофрированные sn8 изготовлены из специального полимерного материала, который обладает высокой химической стойкостью. Это означает, что они не реагируют с химическими веществами, такими как кислоты, щелочи или соли, и не подвержены коррозии. Такая устойчивость позволяет использовать такие трубы в различных сферах, включая химическую промышленность или системы водоснабжения.

3. Гибкость и удобство монтажа

Одним из главных преимуществ труб гофрированных sn8 является их гибкость. Они легко приспосабливаются к различным условиям монтажа и позволяют создавать сложные траектории системы без необходимости использования большого количества соединительных элементов. Это значительно упрощает и ускоряет процесс монтажа и снижает затраты на труд.

4. Хорошая звукоизоляция

Трубы гофрированные sn8 обладают хорошими звукоизоляционными свойствами. Они позволяют снизить шум от протекания воды или других рабочих жидкостей в системе

Это особенно важно для систем канализации или вентиляции, где шум может быть неприемлемым для комфортного проживания или работы

В целом, трубы гофрированные sn8 представляют собой надежное и удобное решение для множества санитарных и строительных систем. Их высокая прочность, химическая стойкость, гибкость и звукоизоляционные свойства делают их идеальным выбором для различных задач и обеспечивают долговечность и надежность системы на протяжении многих лет.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
Оросительные, подводящие воду для полива растений в их вегетационный период.
Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
Наружный диаметр и величина толщины стенки в миллиметрах,
Назначение изделия прописью – питьевое либо техническое,
Номера стандартов ГОСТ, которым соответствует продукция,
Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

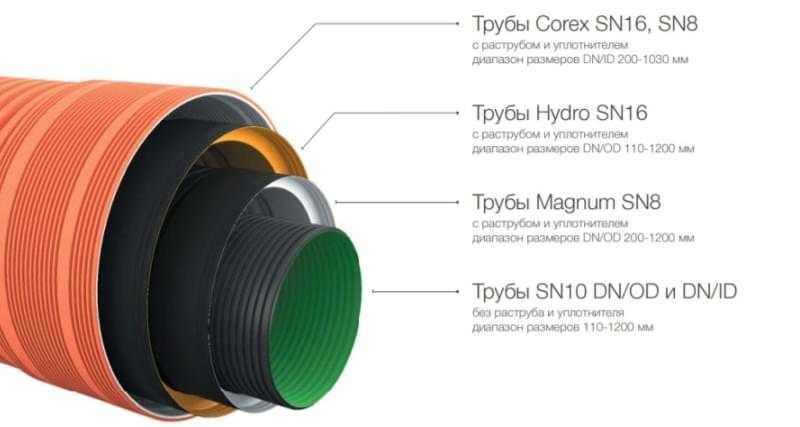

Кольцевая жесткость Sn8 Sn10 Sn16 — подробное объяснение

Кольцевая жесткость Sn8, Sn10 и Sn16 являются характеристиками, используемыми для оценки жесткости и прочности канализационных труб и колодцев из ПВХ.

Кольцевая жесткость определяет способность трубы или колодца сопротивлять внешним нагрузкам при укладке и эксплуатации. Она измеряется в кН/м2 (килоньтон на квадратный метр) и указывается в названии типа трубы или колодца. Например, Sn8 означает кольцевую жесткость 8 кН/м2.

Кольцевая жесткость зависит от толщины стенки трубы или колодца, а также от используемого материала. Sn8, Sn10 и Sn16 являются наиболее распространенными классами кольцевой жесткости для ПВХ труб и колодцев. Sn8 имеет наименьшую жесткость, Sn10 – среднюю, а Sn16 – наибольшую.

Выбор класса кольцевой жесткости зависит от условий эксплуатации и требований. Для укладки труб в грунт с низкой прочностью рекомендуется использовать трубы с более высокой кольцевой жесткостью, такие как Sn10 или Sn16. Это повышает надежность системы и предотвращает провисание или разрушение трубы под весом грунта и нагрузкой.

Также следует учесть особенности грунта, в котором укладывается труба. Если грунт имеет высокую плотность и хорошую прочность, то возможно использование труб с более низкой кольцевой жесткостью, таких как Sn8. Однако при использовании таких труб следует быть внимательными к ограничениям по нагрузке и следить за состоянием системы, чтобы предотвратить возможное провисание или разрушение трубы.

Важно отметить, что кольцевая жесткость не является единственным фактором, определяющим прочность и надежность канализационных систем. Также следует учитывать такие факторы, как качество материала, правильность монтажа и дополнительные усиления, если необходимо

В итоге, выбор класса кольцевой жесткости Sn8, Sn10 или Sn16 должен основываться на особенностях грунта, требованиях к нагрузке и условиях эксплуатации конкретного проекта.

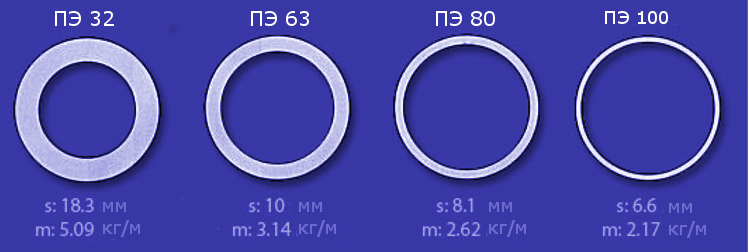

Отличия марок

Впервые для производства полимерных труб был использован ПЭ 63. Его достаточно высокая кратковременная прочность не в состоянии нивелировать низкую стойкость к растрескиванию. Кроме того, при длительной эксплуатации прочностные свойства материала существенно снижаются. Поэтому в настоящее время производство труб напорных из ПЭ 63 по ГОСТ 18599 2001 резко сократилось. Сегодня у потребителей в почёте изделия из ПЭ 80 и 100, причём последние наиболее востребованы. Обусловлено это следующими факторами:

Более высокая, чем у ПЭ 80 плотность позволяет выпускать трубы с меньшей толщиной стенки, не в ущерб способности выдерживать заданное рабочее давление.
Пропускная способность на 20 процентов выше, а потери давления на 30 процентов меньше, чем в трубе из ПЭ 80, имеющей тот же номинальный диаметр.
Вес одного погонного метра на 20% меньше, чем у трубы из ПЭ 80, выдерживающей такое же давление. Этот фактор обеспечивает снижение затрат на перевозку и монтаж трубопроводов.
Показатели стойкости к быстрому и медленному растрескиванию в несколько раз превосходят эти характеристики аналогичной продукции из ПЭ 80.
Более высокая морозоустойчивость и стойкость к различным механическим повреждениям выгодно отличает трубы ПЭ 100.
При производстве труб большого сечения из ПЭ 100 фиксируется значительное снижение материалоёмкости за счёт уменьшения наружного диаметра без потерь пропускной способности.
Из ПЭ 80 производятся в основном трубы малого диаметра.

Трубы повышенной прочности изготавливаются из полиэтилена марки ПЭ 100

Конструктивные особенности оборудования для сварки ПНД труб

В состав сварочного агрегата входят следующие три основных компонента:

станина. Она имеет центратор для зажима, с помощью которого создаётся необходимое усилие в торцах труб. Приводиться в действие этот элемент может гидравлическим (с помощью специального устройства) и механическим (то есть вручную) приводом;
торцеватель электромеханического типа. Предназначен для выравнивания торцов труб непосредственно перед процедурой их нагрева;
нагревательный элемент. На сленге профессионалов он называется не иначе как сковорода. С его помощью нагреваются и расплавляются торцы труб.

Выше было сказано, что сегодня существует несколько разновидностей оборудования для сварки ПНД труб. Их особенности такие:

использование установок с приводом гидравлического типа позволяет сваривать встык трубы практически любого диаметра;
агрегаты с механическим приводом. Такое оборудование предоставляет возможность осуществлять стыковую сварку труб с сечением до 160 миллиметров. Характеризуется одним из лучших соотношений Цена/Качество;
сварочные зеркала. С их помощью получается очень недорогая сварка. Но ввиду того, что в аппарате отсутствуют торцеватель и центратор, использовать его для сварки напорных трубопроводов не стоит.

Наибольшей популярностью пользуются следующие агрегаты.

НЕ200. Этот нагревательный прибор позволяет работать с изделиями диаметром не более 20 см. Качественное соединение обеспечивает антиприлипающее покрытие.

Р 63 Е. Применяется только в быту для сварки любых пластиковых, в том числе и ПНД труб, диаметр которых не превышает 63 мм. Оснащён дисплеем с температурным регулятором.

ROWELD Р 355. Предназначен для сварки труб диаметром 90 ≤ D ≤ 355 мм.

ROWELD ROFUSE BASIC. Представляет собой бытовой аналог представленного выше агрегата. Отличается возможностью контролировать любой этап работы и характеризуется высочайшей безопасностью.

Конечно же, это далеко не полный список. Богатейшая номенклатура товарных позиций в данном сегменте отечественного рынка позволит подобрать образец, подходящий под ваши условия.

Преимущества труб гофрированных sn6

1. Устойчивость к внешним нагрузкам: Трубы гофрированные sn6 обладают высокой прочностью и устойчивостью к различным внешним воздействиям, таким как давление почвы, механические удары, сильные температурные перепады и т.д. Это делает их идеальным выбором для прокладки трубопроводов в сложных грунтовых условиях или в зонах, подверженных частым нагрузкам.

2. Устойчивость к химическим веществам: Трубы гофрированные sn6 изготавливаются из специальных материалов, которые обладают хорошей устойчивостью к различным химическим веществам. Они не реагируют с агрессивными веществами, такими как кислоты, щелочи, соли и т.д. Это обеспечивает долговечность и надежность использования труб в условиях, где присутствуют химические реактивы.

3. Легкость монтажа: Трубы гофрированные sn6 имеют гибкую и эластичную структуру, что значительно упрощает их монтаж и прокладку. Они без труда подстраиваются под форму грунта и позволяют легко пройти через препятствия, такие как корни деревьев, камни и другие преграды. Кроме того, гофрированные трубы легче и удобнее транспортировать на строительную площадку, поскольку они занимают меньше места.

4. Долговечность: Материалы, использованные для изготовления труб гофрированных sn6, обладают высокой степенью стойкости к воздействию внешних факторов, таких как ультрафиолетовое излучение, атмосферные осадки и т.д. Благодаря этому, трубы обеспечивают продолжительный срок службы и не требуют частой замены или ремонта. Это позволяет сэкономить время и деньги на обслуживании системы.

5. Разнообразие применения: Трубы гофрированные sn6 могут использоваться в разных сферах: от строительства и гидротехнических работ до сельского хозяйства и промышленности. Они широко применяются для прокладки канализационных систем, дренажных систем, водопроводных сетей и т.д. Благодаря своим преимуществам и универсальности, эти трубы являются незаменимым элементом в инфраструктурных проектах любого масштаба.
