Величины и способы: в чем измеряется давление воды и как провести измерение самому?

Преимущества и недостатки гидравлических систем

К достоинствам узлов, работающих по этому принципу, можно отнести:

• Возможность перемещения грузов больших габаритов и веса с максимальной точностью.
• Практически неограниченный диапазон скоростей.
• Плавность работы.
• Надежность и долгий срок службы. Все узлы такого оборудования можно легко защитить от перегрузок путем установки простых клапанов сброса давления.
• Экономичность в работе и небольшие размеры.

Помимо достоинств, имеются у гидравлических промышленных систем, конечно же, и определенные недостатки. К таковым относят:

• Повышенный риск возгорания при работе. Большинство жидкостей, используемых в гидравлических системах, являются горючими.
• Чувствительность оборудования к загрязнениям.
• Возможность протечек масла, а следовательно, и необходимость их устранения.

ОСНОВЫ ГИДРАВЛИКИ

ЧАСТЬ 1

Введение

Сегодня гидравлические системы используется очень широко на строительной технике.

Использование гидравлических систем постоянно увеличивается, несмотря на

использование других систем, таких как: электрическая, пневматическая и механическая

системы. На многих экскаваторах, например, гидравлическая система используется для

подъёма и опускания стрелы, работы ковша и управления поворотной платформой.

Почему гидравлическая система получила широкое распространение?

Существует несколько причин. Одна из них, это то, что гидравлическая система является универсальной, эффективной и простой при передаче энергии. Работа гидравлической системы заключается в преобразовании энергии из одного вида в другой.

Мы надеемся, что эта книга поможет вам понять принципы работы гидравлической системы.

Эффективная передача энергии История гидравлики Как мы уже сказали, гидравлическая система осуществляет преобразование одного вида энергии в другую. При этом средством является жидкость. Наука, которая занимается передачей энергии посредством жидкости называется гидравлика. Это слово произошло от греческого «hydros» — «вода».

Гидравлика является молодой наукой, всего около несколько сот лет. Начало положил Паскаль, открыв принцип гидравлики. Этот принцип дошёл до наших времён как Закон Паскаля. Несмотря на открытие Паскаля, практическому применению гидравлики положил Джозеф Брама, который изобрёл гидравлический пресс в 1975 году. Средство, которое использовалось в этом прессе, была вода.

Гидродинамика и гидростатика Наука гидравлика получила широкое развитие с момента открытия Паскаля. Фактически к настоящему времени произошло разделение гидравлики на две науки.

Гидродинамика – наука о подвижной жидкости.

Гидростатика – наука о жидкости под давлением.

Водяной круг – это хороший пример применения гидродинамики. При этом используется энергия воды. В гидростатических устройствах используются различные виды энергии.

Средством для производства этой энергии является жидкость. Для производства движения используется жидкость, но эта жидкость не является источником движения. Передача энергии происходит потому, что сжатая жидкость подаётся под давлением.

Сегодня большинство гидравлических машин управляются по гидростатическому принципу.

гидродинамика гидростатика

Что такое давление воды?

Давлением воды называют физическую величину, которая характеризует силу, с которой вода действует на поверхность. Оно возникает из-за энергии, передаваемой молекулами воды друг другу и наличия силы притяжения Земли.

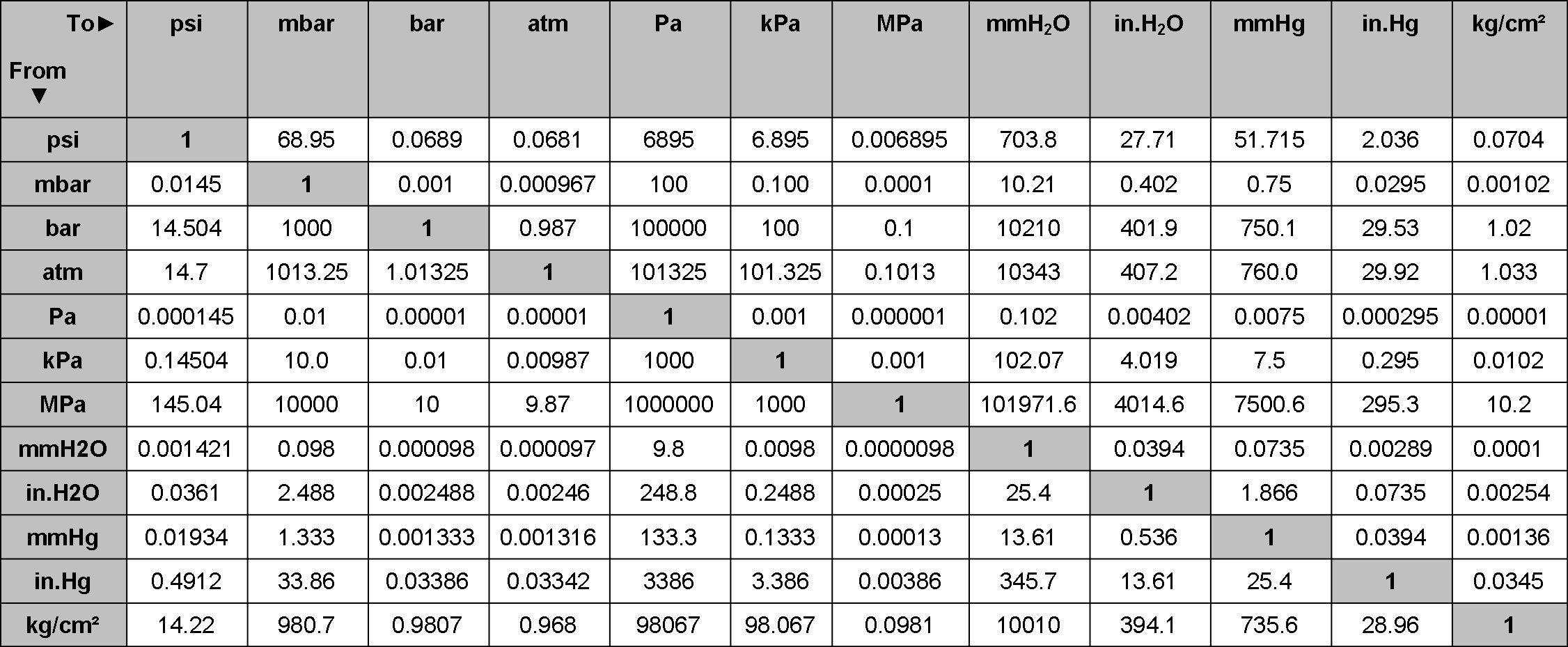

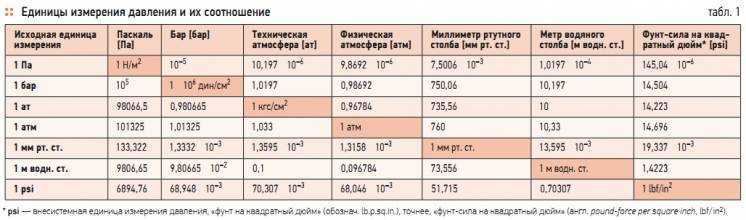

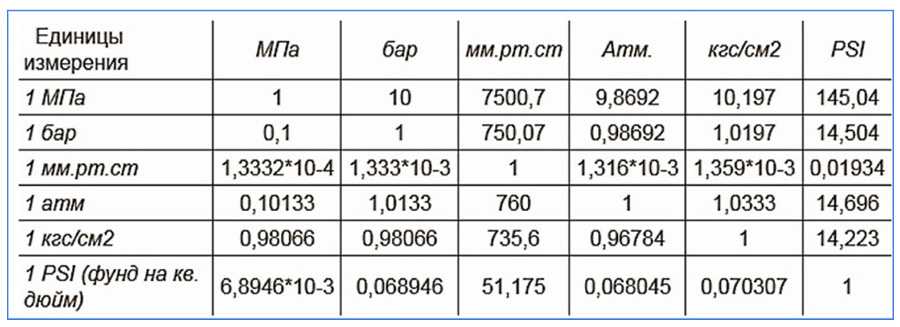

Давление воды может быть измерено в различных единицах, например, в паскалях (Па), декапаскалях (даПа), миллибарах (мб) или миллиметрах ртутного столба (мм рт. ст.). Основной фактор, влияющий на давление воды, — это ее высота или уровень.

Чтобы наглядно представить себе давление воды, можно привести пример с водопадом. Сила струи воды, падая с высоты, создает давление на поверхность под ней. Чем выше водопад, тем больше давление воды.

Важно различать понятия «давление воды» и «напор воды». Давление воды характеризует силу, с которой она действует на поверхность, а напор воды — это энергия, которая переносится водой благодаря ее скорости

Так, например, если у вас есть одинаковые шланги с водой, но один шланг подключен к сильному насосу, а другой к слабому, то у первого шланга будет больше давление, а у второго — больший напор.

Давление воды имеет важное значение в различных сферах человеческой деятельности. Например, оно используется в системах водоснабжения и водоотведения, в гидравлических системах машин и оборудования, в архитектуре и строительстве

Важность диаметра трубы

Диаметр трубы играет важную роль в системе водоснабжения или отопления, так как определяет количество воды или теплоносителя, которое может пройти через трубопровод за определенное время. Чем больше диаметр трубы, тем больше вещество может пройти через нее, в соответствии с принципом сохранения массы.

Влияние диаметра на напор объясняется простым физическим принципом: сужение трубы создает препятствие для движения жидкости, что приводит к увеличению скорости потока. Из уравнения Бернулли следует, что увеличение скорости потока приводит к снижению давления, а значит, увеличивается напор. Таким образом, при увеличении диаметра трубы сопротивление потоку уменьшается, что приводит к увеличению напора в системе.

Выбор правильного диаметра трубы является ключевым аспектом проектирования системы водоснабжения или отопления. Если диаметр слишком мал по сравнению с объемом потока, система может испытывать высокое сопротивление, что приведет к пониженному давлению и неэффективной работе. С другой стороны, слишком большой диаметр может привести к излишней потере энергии и использованию ненужных материалов для трубопроводов.

Поэтому, при проектировании системы следует учитывать требуемый объем потока, длину трубопроводов и давление, необходимое для оптимальной работы системы. Компетентное подбор диаметра трубы поможет обеспечить эффективную работу системы и достижение желаемого напора.

Виды конструктивных элементов гидросистемы

Прежде всего, важен тип привода — части гидравлики, преобразующей энергию. Цилиндры относятся к роторному типу, и могут направлять жидкости только в один конец или в оба (однократное или двойное действие соответственно). Усилие их направлено прямолинейно. Гидравлика открытого типа с цилиндрами, которые сообщают выходным звеньям возвратно-поступательное движение, используется в мало- и среднемощном оборудовании.

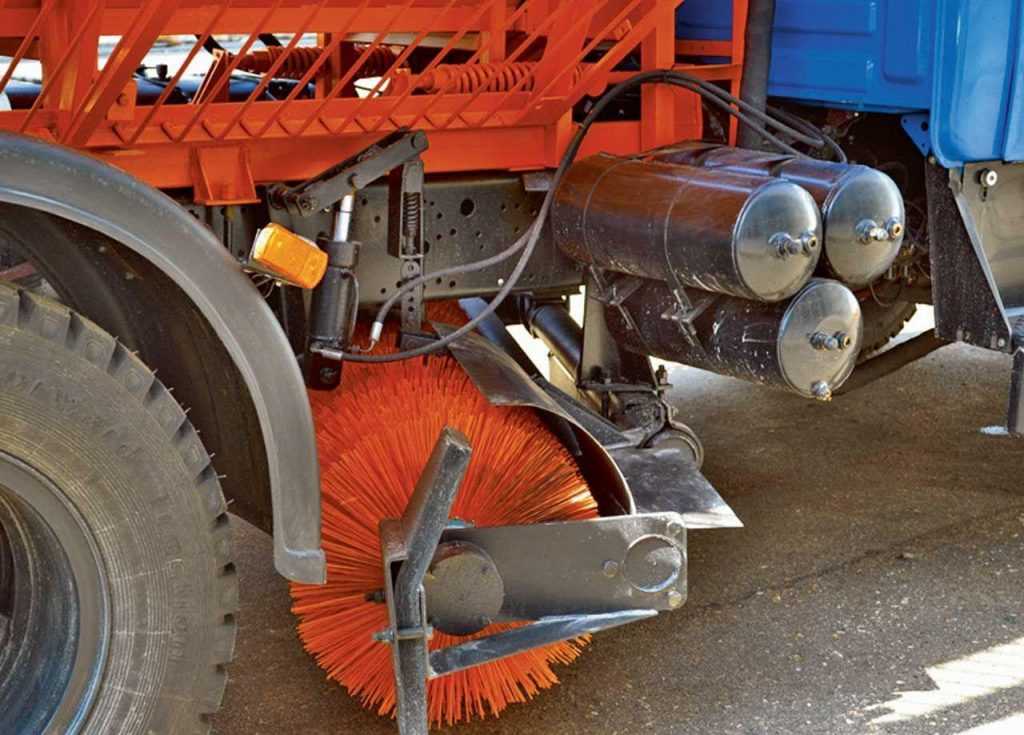

Спецтехника с гидродвигателем

В сложных промышленных системах вместо рабочих цилиндров устанавливают гидродвигатели, в которые из насоса поступает жидкость, а затем возвращается в магистраль. Гидрофицированные моторы сообщают выходным звеньям вращательное движение с неограниченным углом поворота. Их приводит в действие рабочая гидравлическая жидкость, поступающая от насоса, что, в свою очередь, заставляет вращаться механические элементы. В оборудовании для разных сфер устанавливают шестеренчатые, лопастные или поршневые гидромоторы.

Радиально-поршневой гидромотор

Потоками в системе управляют гидрораспределители — дросселирующие и направляющие. По особенностям конструкции их делят на три разновидности: золотниковые, крановые и клапанные. Наиболее востребованы в промышленности, инженерных системах и коммуникациях гидрораспределители первого типа. Золотниковые модели просты в эксплуатации, компактны и надежны.

Гидронасос — еще один принципиально важный элемент гидравлики. Оборудование, преобразующее механическую энергию в энергию давления, используют в закрытых и открытых гидросистемах. Для техники, работающей в «жестких» условиях (бурильной, горнодобывающей и так далее) устанавливают модели динамического типа — они менее чувствительны к загрязнениям и примесям.

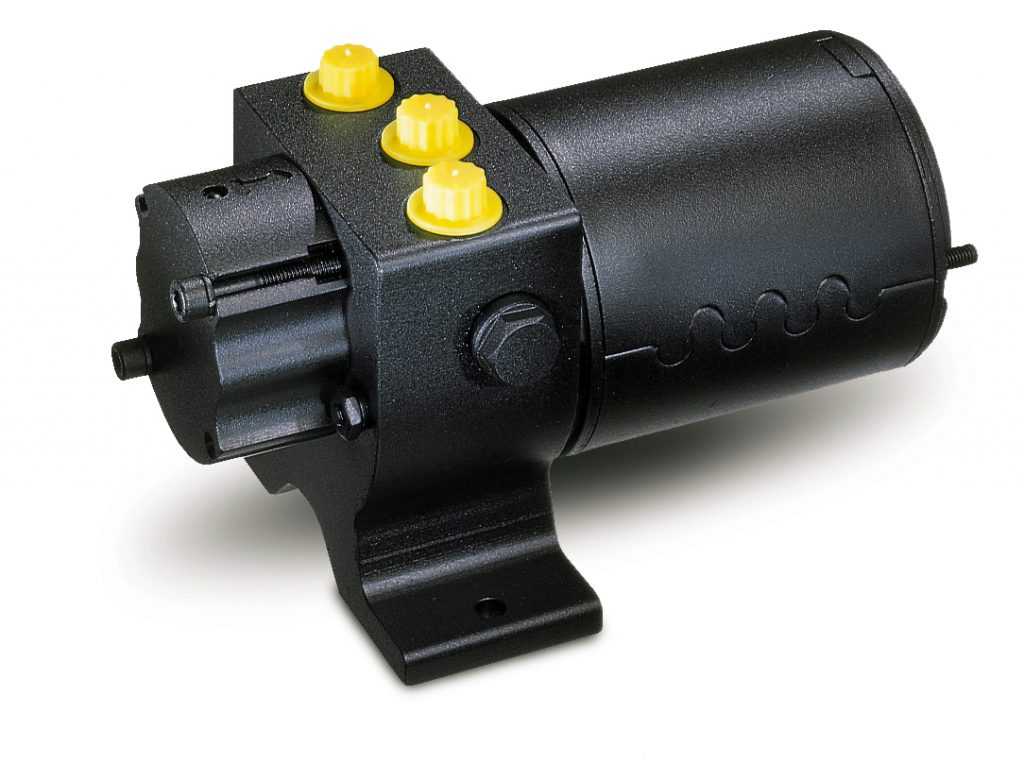

Гидравлический насос

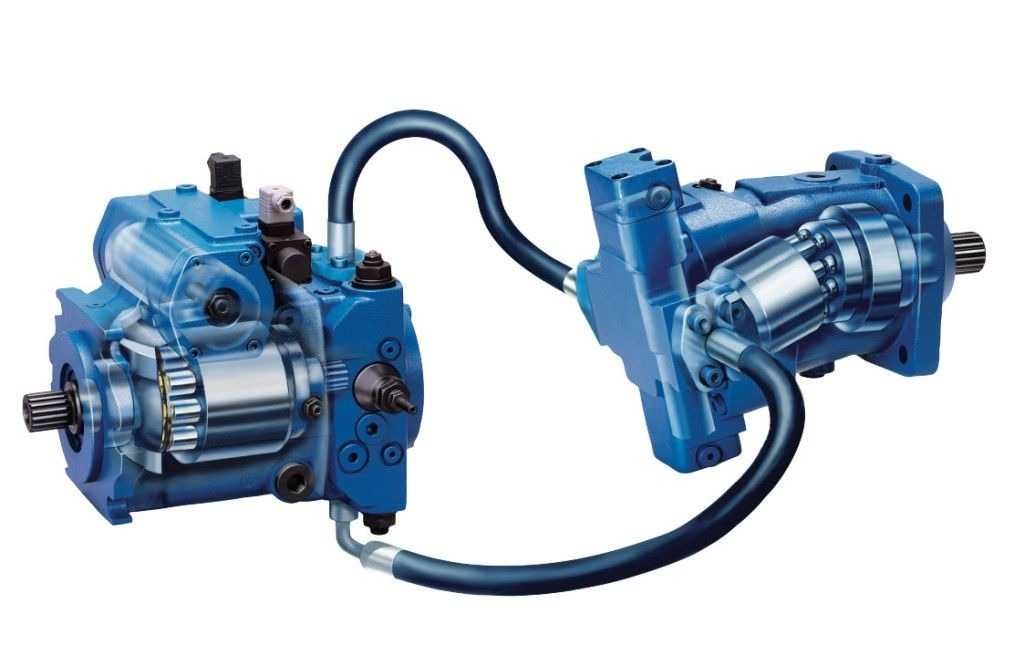

Гидронасос в разрезеПара гидронасос-гидромотор

Также насосы классифицируют по действию — принудительному или непринудительному. В большинстве современных гидросистем, использующих повышенное давление, устанавливают насосы первого типа. По конструкции выделяют модели:

• шестеренчатые;
• лопастные;
• поршневые — аксиального и радиального типов.
• и др.

Гидрофицированные манипуляторы для 3D-печати

Существует огромное количество видов использования законов гидравлики — изготовители придумывают новые модели техники и оборудования. Среди наиболее интересных — гидросистемы, устанавливаемые в манипуляторах для 3D-печати, коллаборативных роботах, медицинских микрофлюидных устройствах, авиационном и другом оборудовании. Поэтому любая классификация не может считаться полной — научный прогресс дополняет ее чуть ли не каждый день.

pi4 workerbot — ультрасовременный индустриальный робот, воспроизводящий мимику

Гидравлический манипулятор, распечатанный на 3D-принтере

Гидрооборудование на линиях авиационного завода

Гидравлика будущего: hi-tech технологии, связывающие настоящее с завтрашним днем

Простой расчет

Общее представление о гидростатическом давлении

Гидростатическое давление – это сила давления водного столба над определенным, условно обозначенным уровнем. Полная удобная подвижность частиц капель жидкости или газа позволяет, находясь в состоянии покоя, передать равносильно давление по всем направлениям. Таким образом, давление воздействует на любую часть плоскостей, что ограничивают жидкость, при использовании силы P, которая по своей характеристике пропорциональна размеру данной поверхности либо направлена по нормали в ее сторону. Гидростатическим давлением называют отношение между Pw, иначе говоря, это давление, создаваемое р на поверхности, равной единице.

В итоге мы получаем довольно легкое уравнение P = pw, которое позволяет точно вычислять давление на конкретную поверхность чего-либо, например сосуда, газа или жидкостных капель, что находятся в условиях, создающих очень малое давление в сравнении с тем, что передается снаружи. К этому аспекту явлений можно отнести практически любые случаи газового давления и расчетов давления воды, находящейся в гидравлическом прессе или аккумуляторе.

Блез Паскаль открыл и описал это жидкостное свойство в 1653-м, однако Симон Стевин знал и использовал это понятие немного раньше.

Основные различия между гидравликой и гидродинамикой

Гидравлика и гидродинамика – это две науки, которые изучают движение жидкости и газа, но с различными аспектами.

Гидравлика изучает движение жидкостей в закрытых системах, таких как трубы, отводы, насосы и другие механизмы. Она производит и анализирует решения, связанные с управлением и передачей силы через жидкость.

С другой стороны, гидродинамика изучает движение жидкостей и газов в открытых системах, как правило, в природных условиях, таких как реки, океаны и атмосфера. Она основывается на принципах физики, связанных с массой, скоростью, давлением и плотностью жидкостей и газов.

Одним из главных отличий между этими двумя науками является их применение. Гидравлика используется для создания и управления техническими системами, такими как гидравлические механизмы и системы управления напором. Гидродинамика же используется для предсказания и контроля физических явлений в окружающей среде и погодных условиях.

В итоге, гидравлика и гидродинамика имеют много общих элементов, но их различия заключаются в основных принципах и применении на практике.

Примеры применения

Гидравлика имеет широкий спектр применений в различных областях. Вот несколько примеров, где гидравлические принципы играют важную роль:

Гидравлические системы в автомобилях

Гидравлические системы широко используются в автомобилях для управления тормозами, сцеплением и рулевым управлением. Например, в гидравлической системе тормозов, при нажатии на педаль тормоза, давление передается через жидкость на тормозные колодки, что приводит к их сжатию и остановке автомобиля.

Гидравлические пресса

Гидравлические пресса используются в промышленности для сжатия, формования и обработки различных материалов. Они работают на основе принципа передачи давления через жидкость. При подаче давления на поршень, жидкость передает это давление на рабочую поверхность, что позволяет осуществлять сильное сжатие или формование материала.

Гидравлические системы в строительстве

Гидравлические системы широко применяются в строительстве для подъема и перемещения тяжелых грузов. Например, гидравлические краны используются для подъема и перемещения строительных материалов на высоту. Гидравлические системы также используются в строительных машинах, таких как экскаваторы и погрузчики, для управления их рабочими органами.

Гидравлические системы в авиации

Гидравлические системы играют важную роль в авиации, особенно в управлении поворотными поверхностями самолета, шасси и тормозами. Гидравлические системы обеспечивают надежное и точное управление самолетом, а также обеспечивают безопасность при посадке и взлете.

Это лишь некоторые примеры применения гидравлики. Она также используется в медицинском оборудовании, гидроприводах промышленных машин, системах отопления и охлаждения и многих других областях.

Парадокс гидростатического характера и связь с законом Паскаля

Гидростатическое давление и его свойства могут изменяться, что связано с попытками произведения вычислений силы д-ния в определенных обстоятельствах. Сложнее производить вычисления, если необходимо узнать силу давления, оказываемую на негоризонтальные стены сосуда. Причиной давления здесь выступает вес жидкостного столба с бесконечно малой частицей в основании, которая рассматривается на поверхности. Высота выступает вертикальным расстоянием всех таких частиц от свободной жидкостной поверхности. Эти расстояния не будут постоянными для боковых стен. Здесь необходимо использовать, при суммировании боковых стенок, правила интегральных исчислений, давления упирающегося на любые элементы, находящиеся в горизонтальном положении. С учетом всего вышесказанного получаем правило, при котором давление тяжелых жидкостей на любую плоскую стену соответствует весу жидкостного столба, имеющего в качестве основания площадь данной стены, а высота является вертикальным расстоянием ее центра тяжести, удаленного от жидкостной поверхности свободного типа. Из этого следует, что давление на дно сосуда зависит лишь от размера его поверхности, высоты жидкостного уровня, налитого в сам сосуд, и от показателя плотности, а вот форма сосуда не влияет на давление. Такое явление называют гидростатическим парадоксом.

Этот парадокс был доказан Паскалем в опытах с сосудами, расширяющимися кверху и книзу. В первом сосуде избыточный вес жидкостей поддерживали боковые стены, и передавался он при помощи стен, не действуя при этом на дно. А во втором сосуде давление действовало на боковые стены по направлению от низа к верху, и, как результат, облегчало вес на величину, равную недостатку жидкости.

Понятие давления

С точки зрения физики под давлением понимается величина, характеризующая воздействие силы, приложенной перпендикулярно поверхности, на единицу площади данной поверхности. В международной системе единиц данная величина измеряется в паскалях, но на практике для ее характеристики чаще используют такую величину как атмосфера. Данная единица характеризует воздействие 1 килограмма на 1 квадратный сантиметр поверхности, которое равно 101325 паскалей.

Применимо к водоснабжению давление является ключевым параметром, характеризующим эффективность водопровода. Практически все устройства, подключенные к системе, не будут нормально работать без обеспечения стабильности указанного показателя. При этом, негативно на устройствах отражается как недостаточное, так и избыточное его значение.

Нормальным и достаточным считается давление в трубопроводе в диапазоне от 2,5 до 3,5 атмосферы, но идеальное значение должно составлять 4 атмосферы. Более того, это значение является минимальным необходимым для некоторых устройств, например, джакузи.

Геодезическая (статическая) высота всасывания насоса

Она определяется как разница в геодезическом уровне между впускным патрубком насоса и свободной по-верхностью жидкости в наиболее низко расположенном резервуаре, измеряется в метрах (м).

Расчет гидравлической системы

При проектировании подобных устройств принимается во внимание множество самых разных факторов. К таковым можно отнести, к примеру, кинематический коэффициент вязкости жидкости, ее плотность, длину трубопроводов, диаметры штоков и т

д.

Основными целями выполнения расчетов такого устройства, как гидравлическая система, чаще всего является определение:

• Характеристик насоса.
• Величины хода штоков.
• Рабочего давления.
• Гидравлических характеристик магистралей, других элементов и всей системы в целом.

Производится расчет гидравлической системы с использованием разного рода арифметических формул.

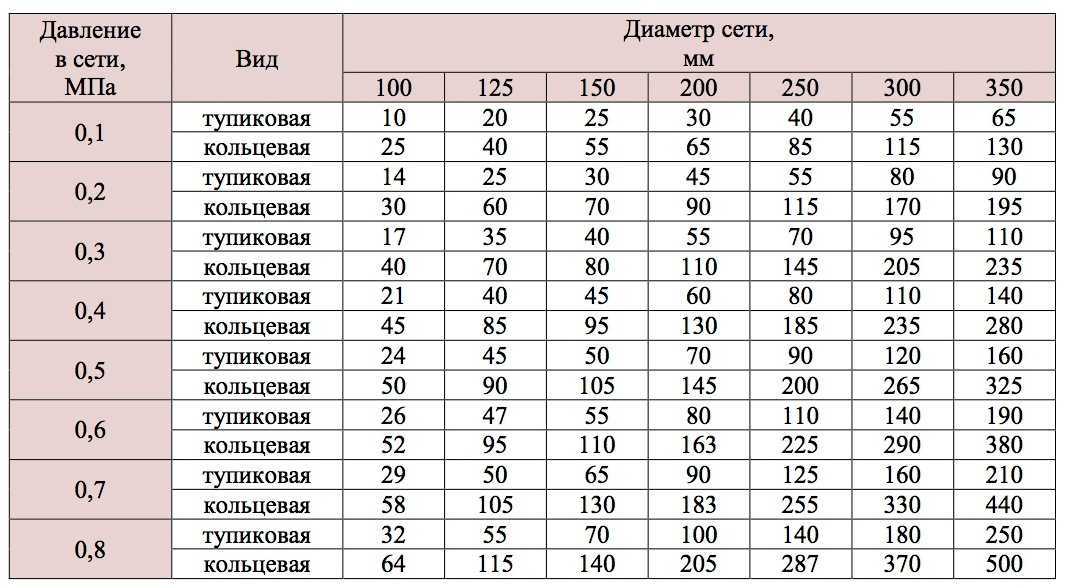

Определение диаметра трубы

Существует несколько способов определения диаметра трубы. Один из них — расчетный метод на основе данных о расходе воды и скорости потока. Для этого необходимо знать требуемый расход воды, который зависит от объема потребителей и их характеристик.

Другой способ — измерение диаметра трубы с помощью измерительного инструмента, такого как штангенциркуль или линейка. Для этого необходимо удалить узел или участок трубопровода и аккуратно измерить его диаметр. Этот метод является наиболее точным, но требует некоторых затрат времени и ресурсов.

Также существует возможность определения диаметра трубы по маркировке на ее поверхности. Наиболее распространенный способ — использование специальных таблиц, в которых указано соответствие между размерами трубе и их диаметром.

При определении диаметра трубы необходимо учитывать множество факторов, таких как тип системы, допустимые значения скорости потока, уровень давления и другие. Рекомендуется проконсультироваться с профессионалами или использовать специализированное программное обеспечение для проведения точных расчетов.

Преимущества гидравлики

1. Достаточно просто обеспечивается возможность бесступенчатого регулирования скорости выходного звена гидропривода в широком диапазоне.
2. Простота передачи энергии от силового привода к исполнительным механизмам.
3. Удобство управлением передачей энергии.
4. Простота адаптации. К гидроприводу можно подключать любое гидравлическое оборудование.
5. Возможность простого и надежного предохранения приводящего двигателя и элементов гидропривода от перегрузок.
6. Унификация. На основе стандартных компонентов гидравлики достаточно просто собрать машину с заданными характеристиками, что значительно ускоряет и удешевляет процесс производства спецтехники.

Конечно, гидравлика проигрывает в скорости исполнительных механизмов механике и электрическим машинам, но при этом обладает огромной удельной мощностью гидропривода, т. е. передаваемая мощность, приходящаяся на единицу суммарного веса элементов. Например, сравните бутылочный домкрат г/п 10 тн и представьте себе какой массой бы обладал механический домкрат аналогичной грузоподъемности. Наверное, это основное ее преимущество.

Если У Вас есть потребность в ремонте гидравлики, Вы можете обратиться на наше предприятие и получить предварительную консультацию или услугу по ремонту.

• Какую роль выполняют семядоли в семени фасоли 6 класс кратко



• Какие природные комплексы выделяют в северном ледовитом океане почему кратко



• Как происходило объединение франции 6 класс кратко таблица



• Кто такой академик кратко



• План пожаротушения детского сада

Требования современного водопровода

Современный водопровод обязан отвечать всем характеристикам и требованиям. На выходе из крана вода обязана литься плавно, без рывков. Следовательно, в системе не должно быть перепадов давления при разборе воды. Идущая по трубам вода не должна создавать шума, иметь примеси воздуха и других посторонних накоплений, каковые пагубно воздействуют на керамические краны и другую сантехнику. Дабы не было этих неприятных казусов, давление воды в трубе не должно падать ниже своего минимума при разборе воды.

Нужно учитывать еще одну ответственную чёрта водопровода, связанную с расходом воды. В любом жилом помещении находится не одна точка разбора воды. Исходя из этого расчет водопровода обязан всецело снабжать потребность воды всех сантехнических устройств при одновременном включении. Данный параметр достигается не только давлением, но и объемом поступающей воды, которую может пропустить труба определенного сечения. Говоря несложным языком, перед монтажом требуется выполнить некоторый гидравлический расчет водопровода, с учетом давления и расхода воды.

Перед расчетом давайте поближе ознакомимся с двумя такими понятиями, как расход и давление, чтобы выяснить их сущность.

Гидравлика

Гидравлика – это наука, которая изучает свойства жидкостей и газов в движении. Она находит применение в различных областях – от сельского хозяйства до авиации, от промышленности до медицины. Гидравлическое оборудование используется при создании грузоподъемных механизмов, передвижении транспорта и организации систем отопления и охлаждения. Задача гидравлики заключается в исследовании движения жидкостей и газов в трубопроводах и каналах.

Гидравлическая система работает по законам сохранения энергии и массы, а также закону Паскаля. Гидравлические системы означают преобразование механической энергии в работу жидкостей. Они включают в себя различные элементы, такие как насосы, клапаны, цилиндры, гидромоторы, фильтры и другие.

Гидравлика является важным и неотъемлемым элементом промышленных производств. Это оптимальный способ передвижения тяжелых грузов, что повышает производительность труда и экономит время. Без гидравлики не обходится также строительство, где она используется для перемещения стройматериалов и оборудования.

• Гидравлическая система работает на основе принципа закона Паскаля.
• Гидравлика используется в различных отраслях, включая строительство, промышленность, медицину и транспорт.
• Гидравлические системы позволяют передвигать тяжелые грузы и повышать эффективность работы на производстве.

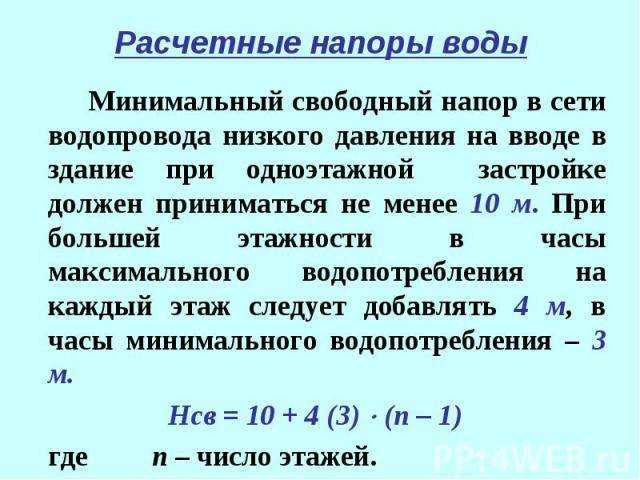

Напор и его определение

Напор — это физическая величина, которая характеризует работу, совершаемую жидкостью при движении в трубопроводах, насосах и других системах. Он измеряется в метрах водного столба (м.в.ст.) или в паскалях (Па).

Напор представляет собой сумму двух величин — гидравлической высоты и скоростного напора. Гидравлическая высота отражает изменение уровня жидкости в системе, а скоростной напор связан с движением среды внутри трубопровода.

Примером использования напора может служить работа насоса в системе водоснабжения. Насос создает напор, который преодолевает сопротивление трубопровода и позволяет транспортировать воду на нужное расстояние и высоту.

• Гидравлическая высота — это разность уровней жидкости между началом и концом трубопровода, указанная в метрах водного столба.
• Скоростной напор — это величина, определяющая силу, с которой жидкость давит на стенки трубопровода, и измеряемая в паскалях.

Знание и понимание напора важно для правильной работы систем водоснабжения и отопления, для расчета мощности насосов и выбора нужных материалов для трубопроводов

Как узнать мощность: пошаговая инструкция

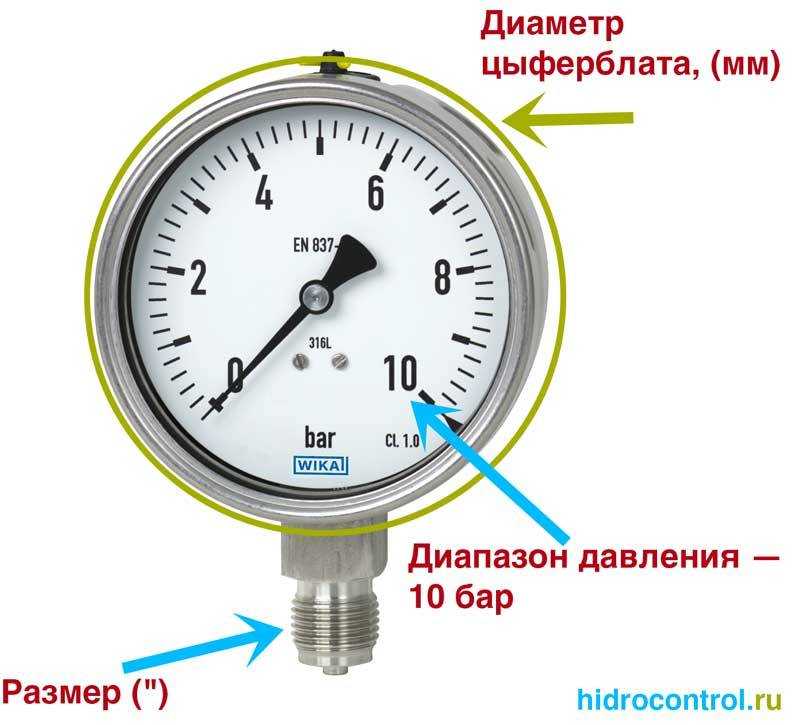

Наиболее точным способом определить давление водопровода может стать встроенный манометр, — его устанавливают на входе во внутреннюю сеть сразу после запорной арматуры с фильтром.

Если такое оборудование не установлено, то можно изготовить переносной его аналог самостоятельно.

Для того понадобится:

• манометр до 6 атмосфер;
• резьбовой удлинитель;
• переходник (при необходимости);
• фумлента;
• разводной ключ.

Порядок работ:

1. К манометру присоединяют резьбовой удлинитель, на который крепят переходник (при необходимости). Для точности производимых измерений с помощью фумленты достигают герметичности соединений.
2. От с шланга душа отсоединяют лейку и прикручивают подготовленный ранее манометр, — соединение герметизируют фумлентой.
3. Полностью открывают кран-буксу душа и снимают показания с манометра.

Этот способ является наиболее точным, однако если требуется срочно узнать давление, а манометра под рукой нет, то можно применить другой, правда, менее точный метод: определение давления по расходу воды.

Порядок проведения измерений:

1. 3-литровую емкость подставляют под предварительно открытый на полную мощность кран.
2. Одновременно с этим засекают время на секундомере и фиксируют: за сколько наполнится емкость.
3. Полученное время сверяют с табличными данными и устанавливают давление.

Таблица: зависимость давления от расхода воды:

В видео наглядно показано, как можно измерить давление воды самостоятельно:
