Содержание ЕСКД, ЕСТД, ЕСТПП, ГСИ

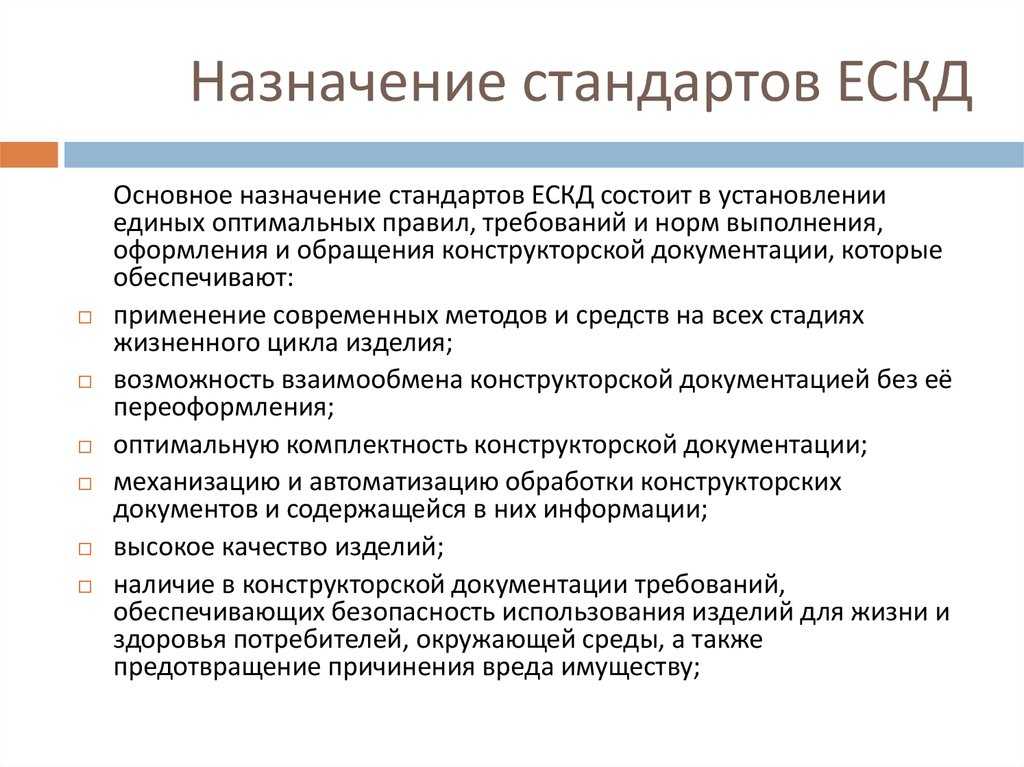

Единая система конструкторской документации (ЕСКД) устанавливает для всех организаций страны единый порядок организации проектирования, единые правила выполнения и оформления чертежей и ведения чертежного хозяйства, что упрощает проектно-конструкторские работы, способствует повышению качества и уровня взаимозаменяемости изделий и облегчает чтение и понимание чертежей в разных организациях.
Основные задачи ЕСКД:
1) повышение производительности труда конструкторов;
2) улучшение качества чертежной документации;
3) взаимообмен конструкторской документации между организациями и предприятиями без переоформления;
4) углубление унификации при разработке проектов промышленных изделий;
5) упрощение форм конструкторских документов, графических изображений, внесения в них изменений;
6) механизация и автоматизация обработки технических документов и содержащейся в них информации;
7) эффективное хранение, дублирование, учет документации, сокращение ее объемов.

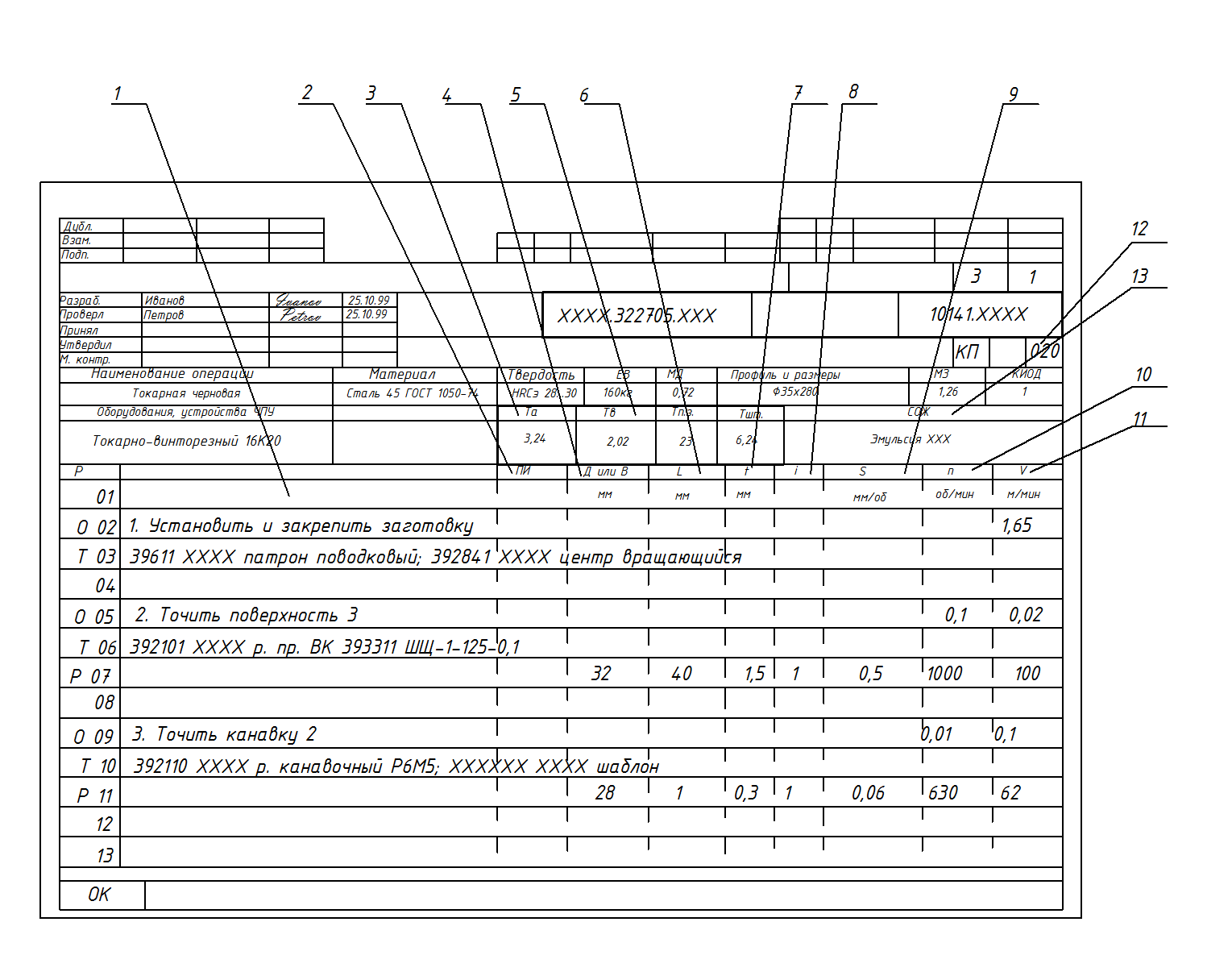

Единая система технологической документации (ЕСТД). Технологическая документация, как и конструкторская, в значительной степени определяет трудоемкость, продолжительность подготовки производства и качество продукции. Технологическая документация является важнейшим фактором, обеспечивающим ускорение научно-технического прогресса, рост эффективности общественного производства и повышение качества выпускаемой продукции.
Она решает две главные задачи: информационную и организационную. На основе технологической документации создается многочисленная информация, используемая для проведения технико-экономических и планово-нормативных расчетов, планирования и регулирования производства, правильной его организации, подготовки, управления и обслуживания.
ЕСТД предусматривает:
1) широкое внедрение типовых технологических процессов;
2) сокращение объема разрабатываемой технологической документации, повышение производительности труда технологов;
3) упорядочение номенклатуры и содержания форм документации общего назначения.
Единая система технологической подготовки производства (ЕСТПП) – это установленная государственными стандартами система организации и управления процессом технологической подготовки производства, предусматривающая широкое применение прогрессивных типовых технологическихпроцессов, стандартной технологической оснастки, переналаживаемого оборудования, роботов, средств механизации и автоматизации производственных процессов, инженерно-технических управленческих работ.
Основная цель ЕСТПП состоит в обеспечении необходимых для достижения полной готовности любого типа производства (единичного, серийного, массового) к выпуску изделий заданного качества в минимальные сроки при наименьших трудовых, материальных финансовых затратах.
Государственная система обеспечения единства измерений (ГСИ) – комплекс нормативных документов межрегионального и межотраслевого уровней, устанавливающих правила, нормы, требования, направленные на достижение и поддержание единства измерений в стране (при требуемой точности), утверждаемых Госстандартом.
Различия между ЕСКД и ЕСТД
ЕСКД и ЕСТД — это две системы графических обозначений, используемых для создания и понимания технических документов в разных отраслях промышленности. Однако, несмотря на сходства в некоторых аспектах, между ЕСКД и ЕСТД существуют определенные различия.
Во-первых, основной целью ЕСКД является создание единой линии обозначений и символики, которая позволяет упростить взаимодействие между различными отделами и специалистами. В то время как ЕСТД фокусируется на описании самих изделий и их конструкции.
Во-вторых, ЕСКД использует больше графических обозначений, чем ЕСТД, поскольку она тщательнее стандартизирует различные аспекты технической документации. В ЕСКД используется более 7000 обозначений, в то время как ЕСТД использует около 2000 обозначений.
В-третьих, ЕСКД включает в себя различные уровни детализации и подробности, которые могут быть использованы в зависимости от конкретной задачи и требований. В ЕСТД же уровень детализации и описание конструкции изделий являются более формализованными и ограниченными.
В-четвертых, одним из важных различий между ЕСКД и ЕСТД является структурированность и организация информации. В ЕСКД информация представлена в виде нескольких схем, диаграмм и таблиц, которые дают возможность просто и наглядно понять технические требования и спецификации. В то время как ЕСТД использует более линеаризованный подход к представлению информации.
В-пятых, ЕСКД и ЕСТД имеют различные применения и используются в разных отраслях промышленности. ЕСКД чаще всего используется в машиностроении, электронике и в других областях, где требуются сложные механизмы и конструкции, в то время как ЕСТД используется в автомобильной промышленности, металлургии и в других смежных отраслях.
Таким образом, несмотря на существующие сходства между ЕСКД и ЕСТД, между ними все же имеются определенные различия в подходах, применении и организации информации.
Взаимосвязь и совместимость
Система ЕСКД обеспечивает взаимосвязь и совместимость между различными видами технической документации, используемой в процессе проектирования, изготовления и эксплуатации изделий. Она создает унифицированную систему правил и требований, которые применимы к различным видам документов.
В системе ЕСКД используется единая система обозначений и общие правила оформления документации. Это позволяет создавать единое информационное пространство, в котором различные документы взаимосвязаны и взаимодействуют друг с другом.
Взаимосвязь между документами достигается за счет использования ссылок и перекрестных ссылок. Внутри одного документа можно ссылаться на другие документы, указывая их номера и наименования. Таким образом, можно указать на связь между чертежами, спецификациями, регламентами и другими документами. Это обеспечивает единый контекст и упрощает восприятие информации.
Совместимость документов в системе ЕСКД обеспечивается с помощью единых требований к их оформлению. Следование установленным правилам позволяет гарантировать, что документы будут взаимодействовать корректно и будут понятны для всех участников процесса документирования.
Совместимость также означает, что документация, созданная в соответствии с системой ЕСКД, может быть легко воспринята и использована различными лицами: проектировщиками, изготовителями, монтажниками, техническими специалистами и другими участниками процесса. Это делает систему ЕСКД удобной и эффективной для сотрудничества и обмена информацией.
4 Общие положения
4.1 Единая система технологической документации — комплекс
межгосударственных стандартов и рекомендаций, устанавливающих взаимосвязанные
правила и положения по порядку разработки, комплектации, оформления и обращения
технологической документации, применяемой при изготовлении, контроле, приемке и
ремонте (модернизации) изделий (включая сбор и сдачу технологических отходов).
4.2 Назначение комплекса стандартов ЕСТД:
— установление единых унифицированных машинно-ориентированных форм
документов, обеспечивающих совместимость информации, независимо от применяемых
методов проектирования документов;
— создание единой информационной базы технологических документов
(далее — документов) для решения инженерно-технических, планово-экономических и
организационных задач*;
— установление единых требований и правил по оформлению документов
на единичные, типовые и групповые технологические процессы (операции) в
зависимости от степени детализации описания технологических процессов;
— обеспечение оптимальных условий при передаче технологической
документации на другое предприятие (другие предприятия) с минимальным переоформлением;
— создание предпосылок по снижению трудоемкости
инженерно-технических работ, выполняемых в сфере технологической подготовки
производства и в управлении производством;
— обеспечение взаимосвязи с системами общетехнических и
организационно-методических стандартов.
4.3 Технологические документы могут быть выполнены в бумажной
форме и (или) в форме электронного документа*.
Требования к разработке электронного документа — по ГОСТ
2.051, ГОСТ
2.052, ГОСТ
2.053. Номенклатура реквизитов — по ГОСТ
3.1103.
Виды, комплектность и форму выполнения технологических документов
устанавливает разработчик, если это не оговорено техническим заданием. На
изделия, разрабатываемые по заказу Министерства обороны, эти решения должны
быть согласованы с заказчиком (представительством заказчика).
4.4 Стандарты ЕСТД разрабатывают в соответствии с требованиями ГОСТ 1.0,
ГОСТ
1.2 и ГОСТ
1.5.
3.1.2 Виды конструкторских документов
Конструкторские документы определяются ГОСТ 2.102-2013. В этом документе устанавливаются виды и шифры конструкторских
документов на детали и изделия, выпускаемые на предприятиях России. Конструкторские документы (КД) подразделяются на:
- графические (чертежи, схемы, диаграммы);
- текстовые (спецификации, технические условия, различные ведомости).
В зависимости от назначения конструкторской документации она может содержать:
Чертеж детали, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля;
Чертеж сборочный (шифр СБ), содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки
(изготовления) и контроля;
Чертеж общего вида (шифр ВО), определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий
принцип работы изделия (cоставляется, как правило, при разработке эскизного и технического проектов);
Теоретический чертеж (ТЧ), определяющий геометрическую форму изделия и координаты расположения составных частей;
Габаритный чертеж (ГЧ), содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и
присоединительными размерами;
Схемы, на которых показываются в виде условных изображений и обозначений составные части изделия и связи между ними
(шифр схемы выбирается по ГОСТ 2.701-76);
Cпецификации, определяющие состав сборочных единиц, комплексов и комплектов.
Основные принципы стандарта ЕСКД
В основе стандарта ЕСКД лежат следующие принципы:
- Единая система обозначений и символов. Стандарт определяет обозначения и символы, используемые в различных типах конструкторских документов. Это позволяет унифицировать терминологию и облегчить взаимопонимание между различными участниками процесса проектирования и производства.
- Иерархическая структура документации. Стандарт ЕСКД определяет систему классификации иерархических объектов конструкторской документации, таких как виды документов, элементы изделий, связи между ними. Это позволяет структурировать информацию и обеспечивает логическую последовательность при создании и использовании документов.
- Обязательность предоставления информации. Стандарт определяет перечень обязательных элементов и требований к содержанию конструкторских документов. Это помогает сделать документацию полной и информативной, а также исключает возможность ошибок и недоразумений в процессе производства изделия.
- Единообразие форматов и обозначений. Стандарт ЕСКД устанавливает правила по оформлению и расположению элементов на листах документации. Такой подход облегчает понимание информации и упрощает процесс распечатки и использования документов.
- Взаимосвязь документов. Стандарт ЕСКД предусматривает наличие связей и ссылок между различными документами. Это позволяет обеспечить последовательность и связность информации, а также упростить обновление и изменение документации в процессе разработки и эксплуатации изделий.
- Технические требования к документам. Стандарт ЕСКД содержит требования к техническому оформлению документов, таким как размеры и форматы листов, установленные международными стандартами. Это обеспечивает совместимость с другими стандартами и снижает вероятность ошибок при обмене информацией.
Все эти принципы способствуют повышению эффективности и качества процесса проектирования и производства изделий, а также упрощают взаимодействие между различными участниками проекта.
5 Состав и классификация стандартов ЕСТД
5.1 Межгосударственные стандарты ЕСТД распределены по
классификационным группам, приведенным в таблице 1.
Таблица
1
|
Номер группы |
Наименование |
|
Общие положения |
|
|
1 |
Общие требования к |
|
2 |
Классификация и |
|
3 |
Общие требования к |
|
4 |
Основное |
|
5 |
Основное |
|
6 |
Вспомогательное |
|
7 |
Правила заполнения |
|
8 |
Прочие |
|
9 |
Информационная база |
5.2 В группу 0 входят стандарты,
устанавливающие общие положения.
5.3 В группу 1 входят стандарты, устанавливающие правила
оформления документов общего назначения и документов, применяемых независимо от
методов изготовления и ремонта изделий (например, ведомости оснастки), а также
стандарты и рекомендации, требования и правила которых распространяются на
оформление всех документов независимо от степени детализации описания
технологических процессов, организации производства и методов изготовления и
ремонта изделий.
5.4 В группу 2 входят стандарты и рекомендации, устанавливающие
классификацию и обозначение технологических документов.
5.5 В группу 3 входят стандарты и рекомендации, устанавливающие
особенности оформления и функционирования документов на машинных носителях.
5.6 В группу 4 входят стандарты и рекомендации, устанавливающие
формы и правила оформления технологических документов, применяемых в основном
производстве в зависимости от применяемых методов при изготовлении и ремонте
изделий, за исключением испытаний и технического контроля.
5.7 В группу 5 входят стандарты и рекомендации, устанавливающие
формы и правила оформления технологических документов, применяемых в основном
производстве при описании технологических процессов (операции) испытаний и
технического контроля, а также при контроле выполнения технологических
процессов.
5.8 В группу 6 входят стандарты и рекомендации, устанавливающие
формы и правила оформления документов, применяемых во вспомогательном
производстве.
5.9 В группу 7 входят стандарты и рекомендации, устанавливающие
правила записи технологических операций (переходов).
5.10 В группу 8 входят стандарты, имеющие в своем обозначении соответствующий
индекс.
5.11 В группу 9 входят стандарты и рекомендации, устанавливающие
правила и положения по созданию информационной базы для автоматизированных
систем управления и проектирования документов.
Как выбрать между ЕСКД и ЕСТД?
При выборе между ЕСКД и ЕСТД необходимо учитывать ряд факторов, которые помогут определиться с наиболее подходящей системой для конкретного проекта. Основные отличия между ЕСКД и ЕСТД касаются структуры, целей и возможностей использования.
Цели проекта
Первым шагом при выборе между ЕСКД и ЕСТД является определение целей проекта. Если главная задача состоит в разработке и оформлении документации по изготовлению и испытанию изделий, то ЕСКД будет предпочтительнее. В случае, если основная задача связана с описанием и проектированием технологических процессов, то лучше выбрать ЕСТД.
Командная работа
Если в проекте задействована большая команда разработчиков, инженеров и специалистов, то важно учесть возможности совместной работы, обмена данными и контроля версий. В этом случае можно оценить, какая система предоставляет более удобные средства для работы в команде
ЕСТД, например, часто предоставляет возможность работы с базой данных и коллективным доступом к проектам.
Удобство использования
Нельзя забывать также об удобстве использования системы. Какие функции и инструменты предоставляются пользователю? Легко ли овладеть системой и освоить ее функционал? Рекомендуется провести тестирование обеих систем и сделать выбор на основе пользовательского опыта. Удобство использования может иметь решающее значение при выборе между ЕСКД и ЕСТД.
В заключение, выбор между ЕСКД и ЕСТД зависит от целей проекта, командной работы и удобства использования. При принятии решения следует учитывать все эти факторы и выбрать ту систему, которая наилучшим образом соответствует требованиям и особенностям конкретного проекта.
6 Обозначение стандартов ЕСТД
6.1 Обозначение стандартов ЕСТД — по правилам, установленным в ГОСТ 1.0.
6.2 Обозначение стандарта состоит из:
— индекса «ГОСТ» (категории нормативного документа);
— цифры 3, присвоенной классу стандартов на ЕСТД;
— цифры 1 (после точки), обозначающей подкласс (для изделий
машиностроения и приборостроения);
— цифры, обозначающей номер группы стандартов в соответствии с 5.2;
— двухзначного числа, определяющего порядковый номер стандарта в
данной группе;
— двух последних чисел (после тире), указывающих год регистрации
стандарта1).
_____________
1) С 2000 г. обозначение года указывают четырьмя цифрами.
Пример обозначения ГОСТ 3.1403 Единая
система технологической документации. Формы и
правила оформления документов на технологические
процессы и операции ковки и штамповки:
7 Внедрение стандартов ЕСТД
7.1 Внедрение стандартов ЕСТД осуществляется в соответствии с
установленным порядком для межгосударственных стандартов.
7.2 При внедрении новых, пересмотренных и измененных стандартов
ЕСТД технологическую документацию, разработанную до введения в действие этих
стандартов, допускается не переоформлять. Для технологической документации на
изделия, разработанные по заказу Министерства обороны, это решение необходимо
согласовать с заказчиком (представительством заказчика).
При переиздании технологической документации (выпуске новых
подлинников) и при передаче подлинников другой организации рекомендуется
учитывать требования новых, пересмотренных и измененных стандартов ЕСТД.
7.3 При использовании ранее разработанной технологической
документации в новых разработках вопрос о внесении в такую документацию
изменений, связанных с введением новых, пересмотренных и измененных стандартов
ЕСТД, решается организацией — разработчиком технологических документов либо
держателем подлинников. Для технологической документации на изделия, разработанные
по заказу Министерства обороны, это решение необходимо согласовать с заказчиком
(представительством заказчика).
7.4 В случае передачи другой организации дубликатов или учтенных
копий технологических документов вопрос о внесении в подлинники (дубликаты и
учтенные копии) изменений, связанных с внедрением новых, пересмотренных и
измененных стандартов ЕСТД, а также о форме выполнения (бумажная или
электронная) передаваемых технологических документов решается по согласованию
между организацией, передающей документы, и организацией, принимающей их.
В технологических документах допускается указывать ссылки на
другие технологические документы, стандарты и технические условия на материалы
(вещества). Допускается указывать ссылки на стандарты организаций при условии,
что они однозначно определяют соответствующие требования к технологии.
На изделия, разрабатываемые по заказу Министерства обороны,
стандарты организаций должны быть согласованы с заказчиком (представительством
заказчика).
Технологические документы и стандарты организаций, на которые
приводят ссылки, подлежат передаче другой организации вместе с комплектом
технологических документов, при этом выполнение передаваемых ссылочных
документов (бумажное и (или) электронное) должно соответствовать выполнению
документов, входящих в комплект, либо быть согласовано с этой организацией.
(Поправка).
Основные отличия СПДС от ЕСКД
СПДС (Система Правил и Действий по Строительству) и ЕСКД (Единой Системы Конструкторской Документации) — две различные системы, которые используются в инженерном деле.
1. Назначение и область применения
СПДС: Применяется в строительстве для создания и реализации проектов. Обеспечивает нормативные требования, согласование действий и регламентированный процесс работы на строительном объекте.
ЕСКД: Применяется в машиностроении и других отраслях промышленности для создания и оформления конструкторской документации. Охватывает все этапы жизненного цикла изделия — от разработки до производства.
2. Структура и содержание
СПДС: Основная структурная единица — чертежи и планы, такие как план этажей, фасады, разрезы и т. д. Содержит информацию о конкретном строительном объекте, его параметрах и характеристиках.
ЕСКД: Основная структурная единица — документация, включающая чертежи и спецификации, а также текстовые и графические материалы. Охватывает все аспекты изделия — от его функциональных характеристик до комплектации и технологических операций.
3. Подход к работе и методы исполнения
СПДС: Ориентирована на коллективную работу и сотрудничество между различными специалистами в области строительства. Осуществляется внутри строительного объекта и требует тесного взаимодействия между командами.
ЕСКД: Ориентирована на линейную работу и последовательное исполнение задач. Осуществляется вне объекта, на стадии разработки и производства изделия. Требует точного соблюдения последовательности работ и обеспечения консистентности документации.
Таким образом, СПДС и ЕСКД имеют разное назначение, структуру и подход к работе, но обе системы играют важную роль в своих областях и являются неотъемлемыми инструментами для успешной реализации проектов и создания конструкторской документации.
История создания Естьд и Ескд
Естьд и Ескд — это две различные системы промышленных стандартов, которые были разработаны в СССР. Существенным преимуществом унифицированных стандартов было упрощение производства и снижение затрат на разработку техники и оборудования.
Первоначально, рассмотрение вопроса о создании унифицированных стандартов было проведено еще в 1920-е годы при создании Государственного комитета по промышленности. После второй мировой войны ВСНХ СССР приступил к созданию нормативных документов, которые унифицировали материалы, изделия и оборудование.
В 1960-е годы были разработаны первые стандарты, касающиеся металлических изделий и оборудования. Эти стандарты получили название Естьд. Однако, на практике выяснилось, что Естьд ограничен в своей сфере применения и не подходит для других отраслей промышленности, поэтому была создана новая система — Ескд, которая обеспечивала унификацию всего производственного процесса.
Интеграция Ескд происходила на протяжении нескольких лет и к середине 1970-х годов она была полностью принята в советской промышленности. Несмотря на то, что Ескд больше не используется в настоящее время, многие наследия этой системы продолжают существовать и формируют основу отечественного промышленного производства.
Приложение Б (справочное)
Комментарии к
пунктам стандарта
3.1.5 ЭЦП — неотъемлемая часть реквизитной части электронного
документа, предназначенная для удостоверения и подтверждения его подлинности и
целостности.
Допускается при выпуске документа выполнять реквизитную часть
электронного документа в форме УЛ. Рекомендуемая форма УЛ — по ГОСТ
2.051.
Электронный документ, кроме содержательной и реквизитной частей, в
своей структуре содержит элементы оформления в соответствии с ГОСТ
3.1103.
4.2 При решении одной или комплекса инженерно-технических,
планово-экономических и организационных задач электронные технологические
документы, хранящиеся в информационной базе, следует обрабатывать средствами
вычислительной техники.
4.3 Необходимо отличать электронный документ от электронного
представления бумажного документа, которое может быть:
— копией бумажного подлинника, полученного методом преобразования
бумажного документа в электронную форму (например, сканированием). В этой форме
представления содержательная и реквизитные части документа не структурированы и
не могут быть обработаны средствами вычислительной техники без соответствующего
преобразования. Эта форма представления может быть использована в качестве
контрольной или архивной копии бумажного документа в соответствии с ГОСТ
2.501.
— документом, полученным с использованием средств вычислительной
техники и предназначенным для печати на бумажный носитель с последующим
оформлением его в установленном порядке в качестве бумажного подлинника.
Ключевые слова: технологическая документация, область применения,
назначение стандартов, область распространения, классификация стандартов ЕСТД,
обозначение стандартов ЕСТД
Контроль и отчетность
Система ЕСКД предоставляет мощные инструменты для контроля и отчетности в рамках проектирования и эксплуатации технических систем.
- Контроль качества проектной документации. Система позволяет автоматически проверять соответствие проектной документации требованиям национальных и международных стандартов ЕСКД. Это включает проверку корректности оформления чертежей, использование правильных обозначений и символов, а также соблюдение принципов структурирования информации.
- Контроль конфигурации. В системе можно управлять версиями проектных документов и отслеживать все изменения, происходящие в ходе проектной работы. Это позволяет контролировать историю изменений, отслеживать ответственных лиц и восстанавливать предыдущие версии документов.
- Отчетность. ЕСКД предоставляет возможность автоматического формирования различных отчетов на основе проектных данных. Это может быть список документов, составленных по определенным критериям (например, по типу, статусу или автору), сводная таблица с информацией о компонентах системы или графическое представление связей между элементами.
Возможность контроля и отчетности в системе ЕСКД позволяет эффективно управлять проектными данными и обеспечивать высокий уровень контроля за процессом проектирования и эксплуатации технических систем.
Преимущества ЕСКД
Упрощение процесса проектирования. ЕСКД является единым стандартом для оформления документации на изделия. Его использование позволяет унифицировать процесс разработки и существенно облегчает взаимодействие между различными участниками проекта.
Повышение качества продукции. Применение ЕСКД способствует более точному и полному описанию конструкции изделия, что позволяет сократить количество ошибок и несоответствий при его изготовлении.
Сокращение времени проектирования. ЕСКД позволяет быстрее и эффективнее оформлять документацию, а также ускоряет процесс взаимодействия между участниками проекта, что позволяет сократить время, затрачиваемое на проектирование изделий.
Возможность экономии средств. Благодаря применению ЕСКД можно снизить количество сожержащейся в документации информации, уменьшить количество ошибок в процессе проектирования, сократить время проектирования и увеличить точность изготовления продукции, что может привести к сокращению затрат на производство.
Легкость адаптации. ЕСКД является международным стандартом и используется в многих отраслях. Его использование позволяет свободно обмениваться информацией между различными участниками проекта, а также адаптироваться к стандартам других компаний в разных странах.
Унификация документации. ЕСКД обеспечивает единый подход к оформлению различных видов документов, что упрощает их создание, а также обеспечивает унификацию всей документации, связанной с проектом.
Удобство хранения и поиска документов. Использование ЕСКД позволяет структурировать документацию и обеспечить ее единый формат. Это упрощает хранение информации и поиск необходимых документов в будущем.
Уменьшение рисков принятия ошибочных решений. ЕСКД обеспечивает более полное и точное описание конструкции изделия. Это позволяет снизить риски ошибочного принятия решений в процессе разработки и изготовления продукции.
Повышение производительности. Применение ЕСКД способствует ускорению процесса проектирования и сокращению ошибок в процессе изготовления продукции, что позволяет повысить ее производительность.
Сравнение удобства использования
Одним из важных факторов при выборе системы документации является удобство ее использования. В этом аспекте СПДС и ЕСКД имеют свои особенности.
СПДС:
- Простота и удобство использования. СПДС имеет интуитивно понятный интерфейс, что позволяет быстро освоить систему даже новичку.
- Удобство создания документации. В СПДС процесс создания документации автоматизирован, что существенно сокращает время на ее разработку.
- Возможность настройки. Есть возможность настроить интерфейс, темы оформления, шаблоны документов, что позволяет адаптировать СПДС под свои индивидуальные потребности.
ЕСКД:
- Универсальность. ЕСКД является межотраслевой системой, которая используется в различных областях промышленности.
- Стандартизация. ЕСКД имеет строгую структуру, что позволяет унифицировать документацию и сделать ее более понятной для всех участников проекта.
- Системность. ЕСКД представляет собой комплексную систему документации, что способствует ускорению разработки проектов и повышению их качества.
Таким образом, при выборе системы документации необходимо учитывать специфику проекта и потребности пользователей. Если требуется быстро и удобно создавать документацию, то СПДС будет более подходящим вариантом. Если же необходима универсальность и стандартизация, то ЕСКД будет более предпочтительным.
В каких сферах применяются ЕСТД и ЕСКД?
ЕСТД и ЕСКД являются нормативными документами, определяющими правила создания и оформления технической документации в разных областях промышленности. Применение этих документов обязательно в машиностроении, электротехнике, микроэлектронике, авиационной и космической промышленности.
ЕСТД широко используется в машиностроении для разработки различных изделий, а также для проектирования и изготовления сложных устройств и механизмов. В электротехнике ЕСТД применяется для стандартизации методов и средств измерений, а также для описания и классификации электротехнических компонентов и устройств.
ЕСКД применяется в космической и авиационной промышленности для разработки документации, связанной с созданием навигационных систем, полетной электроники и других важных компонентов. В микроэлектронике ЕСКД используется для создания схем, монтажа микросхем и других устройств.
Также ЕСТД и ЕСКД могут применяться в других областях промышленности, где необходимо создание и оформление технической документации.
Основные отличия между ЕСКД и ЕСТД
ЕСКД и ЕСТД – это стандарты, используемые при разработке документации на изделия различного назначения. Однако, они различаются как по принципам, так и по составу документации.
ЕСКД – это стандарт, регулирующий систему номенклатурной классификации по международным обозначениям всех элементов конструкторской документации, в том числе чертежей, моделей и т.д. Он определяет общие требования к оформлению контуров изделия и его составляющих, виды и назначение всех элементов, а также структуру и порядок размещения данных в документах.
ЕСТД, в свою очередь, устанавливает требования к техническому описанию изделий и к информационному содержанию технических документов. Он включает более широкий спектр документов, включая требования к графическим, текстовым и табличным материалам, а также кинопленкам и фотоматериалам.
Также отличия ЕСКД и ЕСТД проявляются в количестве документов: если ЕСКД состоит только из чертежей и схем, то ЕСТД включает в себя еще и технические условия и иные документы, связанные с техническими требованиями. Кроме того, стандарт ЕСТД имеет более широкий охват и используется в различных отраслях промышленности.
Однако, не все предприятия следуют строго ЕСТД или ЕСКД, так как существует возможность установления собственных стандартов и работа по ним
Но знание этих стандартов очень важно для инженеров-конструкторов при разработке и создании изделий
Приложение А (справочное)
Перечень
стандартов ЕСКД, требования которых распространяются
на технологическую документацию
|
Обозначение |
Наименование |
Номер группы по 5.2 |
|
Единая система |
1 |
|
|
Единая система |
1 |
|
|
Единая система |
1 |
|
|
Единая система |
1 |
|
|
Единая система |
1 |
|
|
Единая система |
1 |
|
|
Единая система |
1 |
