What is GND?

GND is the most important designation in the circuit, against which all others are measured. This is the “ground”, zero potential, a common wire for power and signal. In English, ground is earth, hence the abbreviation GND.

Other notations show the potential relative to zero:

• VEE – Voltage Emitter Emitter – minus
• VCC – Voltage Collector Collector – plus.

If field-effect transistors are used in the electronic circuit, then the following markings may occur:

• VDD -Voltage Drain Drain – plus
• VSS – Voltage Source Source – minus.

Despite the name, GND has nothing to do with grounding in electronics, except when shielding is used. It is simply a circuit common to power and an electrical signal against which all other voltage potentials are measured.

Therefore, you can often find other designations on connectors, electronic boards, for example:

Несколько слов о массе

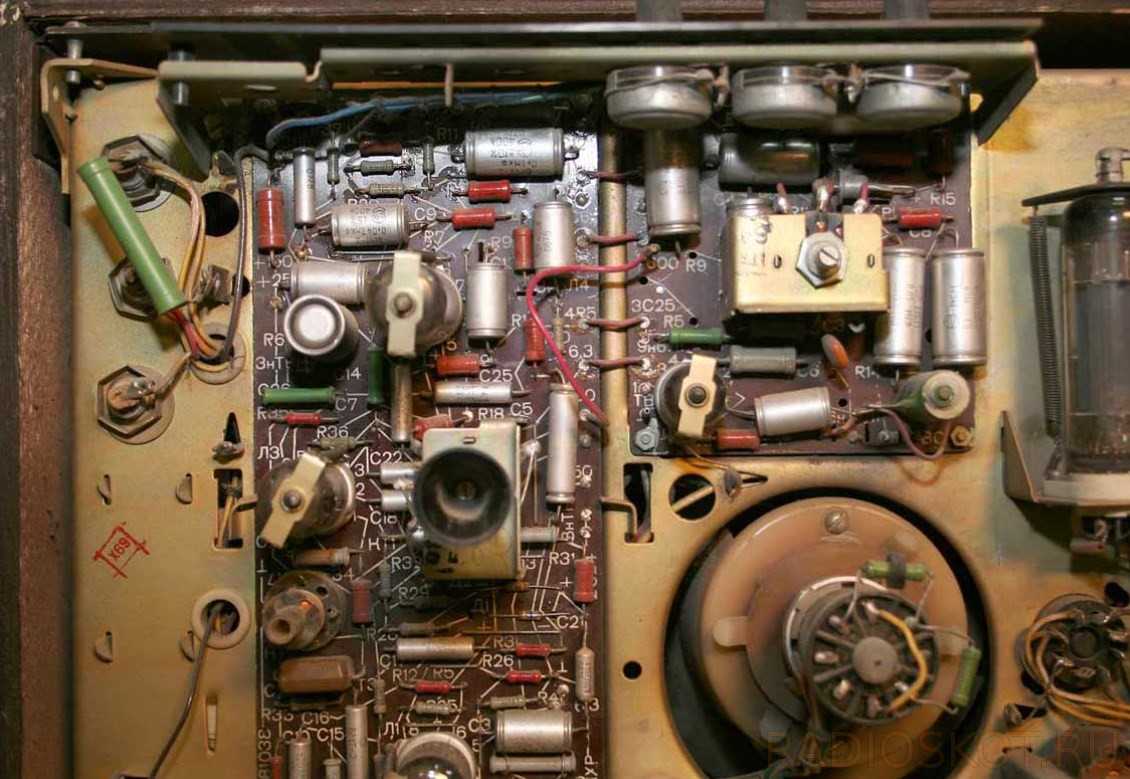

Откуда произошло название «масса»? Старые электронные схемы собирались без использования печатных плат. Все элементы монтировались на общем металлическом каркасе или пластине. Отчасти именно из этой — теперь уже исторической — пластины и ее довольно больших размеров (большой массы) и возникло понятие, которое ещё иногда упоминается как шасси. На схемах также используется сокращение GND (земля, Ground) — по этой причине понятие массы часто путают с понятием заземления.

В течение многих лет наблюдали в электронных устройствах косвенное гальваническое (электрическое) соединение земли с «реальной» землей схемы

Поэтому обратите внимание на один важный момент: в подавляющем большинстве электронных устройств, встречающихся сегодня, заземление не будет таким же, как масса. Масса электронной схемы, например отрицательный полюс источника питания, аккумулятора или батарейки, чаще всего не связана с корпусом устройства

Так как различать понятия «земля» и «масса», чтобы они не вызывали путаницы?

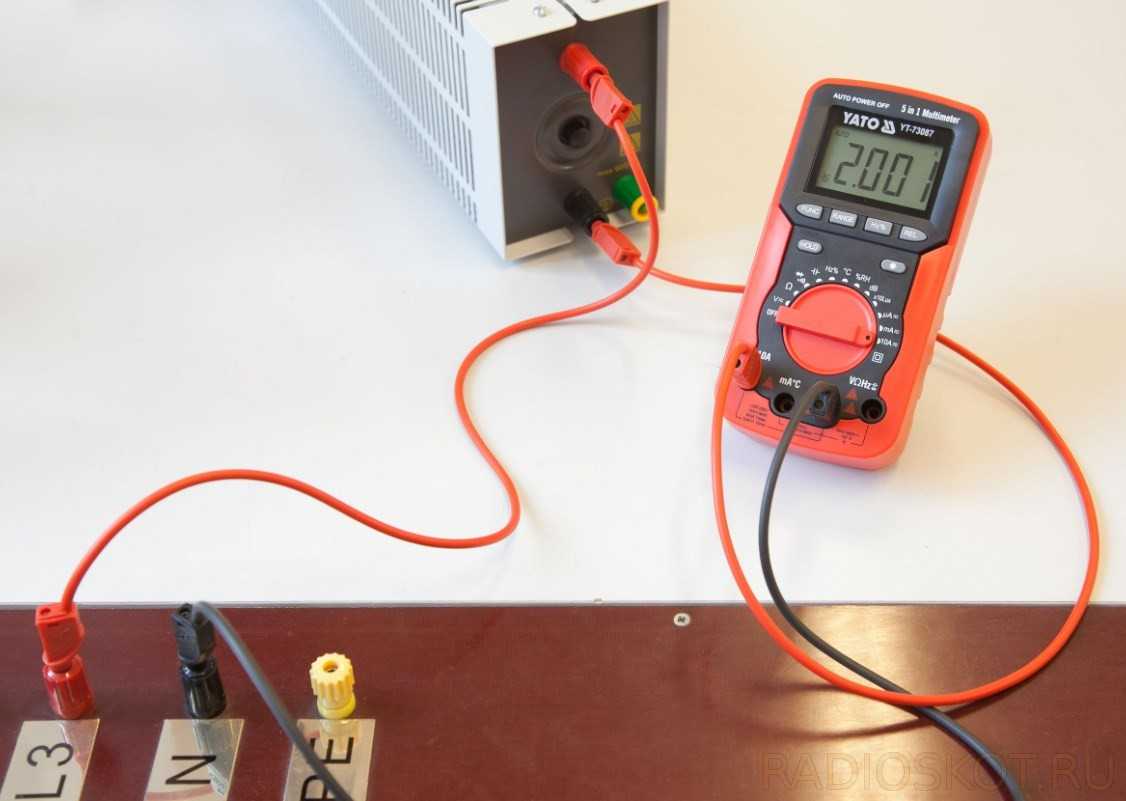

Можно легко запомнить это следующим образом: подключите красный провод мультиметра (вольтметра) к точке где хотите измерить напряжение, и подключите черный провод к земле схемы. В настоящее время трудно найти схемы, в которых земля не подключена напрямую к отрицательному полюсу источника питания.

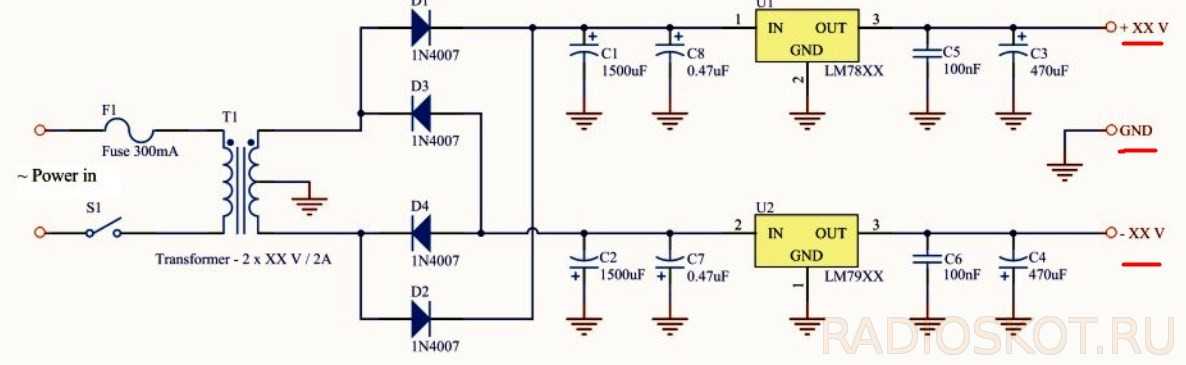

Следует подчеркнуть, что построение схемы может быть более сложным. Не всегда в устройстве только одно напряжение питания. Помимо схем с несколькими напряжениями — например 12 В, 5 В и 3,3 В — во многих источниках питания (в эту группу также входят компьютерные блоки питания ATX) существуют дополнительные отрицательные напряжения на землю. Что это значит? Можем представить такое решение как последовательное соединение двух источников напряжения, например, батареи, где точка заземления (контрольная точка) — это место, где эти две батареи соединяются.

В этой конфигурации свободный полюс одной из батарей будет подавать положительное напряжение, а свободный полюс другой будет подавать отрицательное. Если оба источника имеют одинаковое значение напряжения, говорим о так называемом симметричном питании. Особенно часто оно используется в аналоговых схемах, например, усилителях или некоторых измерителях.

Тенденция, которая присутствует в электронике в течение многих лет, указывает на то что схемы, требующие симметричного питания, постепенно уходят в прошлое. Это связано с тем, что проектирование электронных схем использующих только одно напряжение питания, намного проще, поскольку это снижает не только сложность, но также затраты. У этого решения конечно есть недостатки, но здесь не будем вдаваться в подробности. Единственное, что надо помнить в этом разделе это то, что цепи могут питаться симметричным или асимметричным напряжением, а опорный потенциал, с которым связаны все измерения напряжения в схеме, является потенциалом земли. Масса (земля) — понятие условное, но чаще всего это то же самое, что отрицательный полюс питающего напряжения или точка разделения симметричных напряжений.

Meaning of VCC

V_CC is used as the positive supply voltage for circuits using a bipolar transistor (BJT).

The positive supply voltage on the collector side of the NPN bipolar transistor is «V_CC«. The collector terminal of an NPN bipolar transistor is often connected directly to V_CC or V_CC through a resistor or other means.

The «C» in «V_CC» stands for Collector. It is widely believed that the reason for repeating «V_CC» and «C» twice is to distinguish it from the collector voltage V_C.

Circuits that use multiple positive supply voltages are often represented by different supply voltages, such as «V_CC1, V_CC2, …».

V_CC is also used as the positive supply voltage for operational amplifiers, whose main elements that make up the internal circuit are bipolar transistors, and for TLL (Transistor-transistor logic).

Supplement

«V+» and «V-» also represent the power supply voltage.

Therefore, «V+» may be used instead of «V_CC» for the positive supply voltage of circuits using a bipolar transistor (BJT).

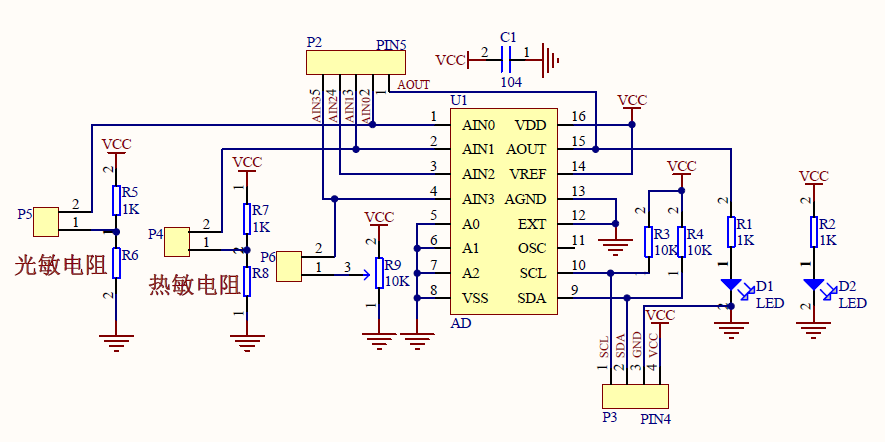

Устройства с vcc и vdd: особенности и области применения

Vcc применяется в системах, где положительное напряжение является основным для питания. Оно используется для определения плюсового питания и положительного поляризации между компонентами электронных устройств. Устройства с vcc, обычно, используются в цифровых системах, таких как компьютеры, микроконтроллеры, микропроцессоры и других цифровых интегральных схемах.

С другой стороны, vdd используется для отрицательного питания и отрицательной поляризации. Устройства с vdd обычно применяются в аналоговых системах, таких как транзисторы, усилители, интегральные схемы для управления напряжением и других аналоговых устройствах.

Выбор между vcc и vdd зависит от требований конкретной системы. Цифровые системы, как правило, работают с положительными напряжениями и соответствующими значениями, что делает vcc предпочтительным выбором. Аналоговые системы работают с отрицательными напряжениями и используют vdd для определения отрицательного питания и поляризации.

Таблица ниже иллюстрирует различия и преимущества между vcc и vdd:

	vcc	vdd
Направление поляризации	Положительное напряжение	Отрицательное напряжение
Применение	Цифровые системы	Аналоговые системы
Тип устройств	Микроконтроллеры, микропроцессоры, компьютеры	Транзисторы, усилители, интегральные схемы для управления напряжением
Поляризация	Плюсовая	Минусовая

В заключение, vcc и vdd представляют два различных подхода к определению напряжения в электронике. Выбор между ними зависит от требований конкретной системы, будь то цифровая или аналоговая. Различия и преимущества между этими двумя системами позволяют эффективно работать как с положительными, так и с отрицательными напряжениями, а также расширяют области их применения.

Разница между vcc и vdd: что нужно знать

Оба термина обозначают напряжение питания, но vcc обычно используется для описания положительного напряжения питания, в то время как vdd обычно используется для описания отрицательного напряжения питания.

Одна из причин, почему отвергаем vdd в пользу vcc, заключается в использовании повсеместной нотации, где vcc является более распространенным и широко принятым способом обозначения положительного напряжения питания. Вторая причина связана с историческими и техническими аспектами, где vcc было использовано во многих стандартах и спецификациях раньше, а vdd стало более популярным только позднее.

Несмотря на различия в обозначениях, надо отметить, что технически нет основных преимуществ или недостатков в использовании vcc или vdd, так как они оба просто являются обозначениями напряжения питания. Выбор между этими терминами обычно зависит от конкретного применения и стандартов, которые используются в данной области.

Проблемы при использовании VDD и VCC

Как и любые другие элементы электронных схем, VDD и VCC могут столкнуться с некоторыми проблемами при использовании. Рассмотрим некоторые из них:

• Электростатические разряды — Статическое электричество может вызвать проблемы при использовании VDD и VCC, если соответствующие меры по защите не предпринимаются. Для предотвращения негативного влияния электростатических разрядов могут использоваться дополнительные элементы защиты, такие как диоды.
• Перенапряжение или недостаточное напряжение — Превышение или недостаточное напряжение на VDD и VCC может повредить соответствующую электронную схему, поэтому необходимо убедиться, что напряжения находятся в соответствующих пределах.
• Шумы и помехи — Шумы и помехи могут привести к искажению сигнала на VDD и VCC, что может негативно сказаться на работе всей электронной схемы. Чтобы избежать таких проблем, могут применяться различные методы фильтрации и подавления шумов.

В целом, правильное использование VDD и VCC позволяет избежать большинства проблем, связанных с этими элементами электронных схем.

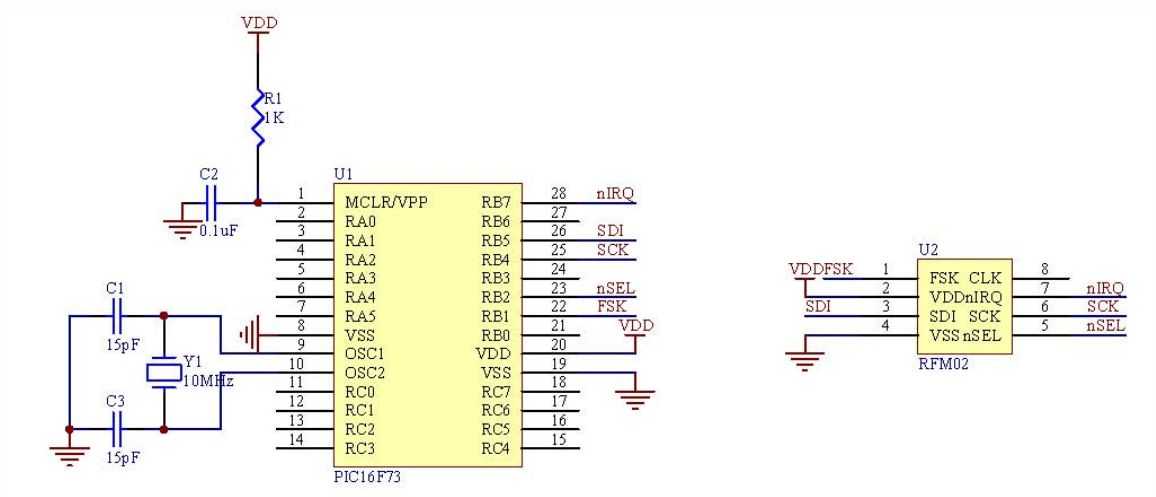

Значение и особенности VSS (нулевая общая шина)

Особенности VSS:

Особенность	Описание
Определение нулевой точки	VSS обеспечивает определение нулевого потенциала или нулевой точки для всех других сигнальных линий в системе. Это позволяет согласованные и надежные измерения и связь между компонентами системы.
Гарантия надежности сигнальной схемы	VSS гарантирует надежность сигнальной схемы, предоставляя путь с минимальным сопротивлением для тока в системе. Это снижает возможные помехи и улучшает стабильность сигнала в системе.
Заземление	VSS также обеспечивает заземление для системы, что помогает защитить компоненты от повреждений, вызванных статическим электричеством или другими перенапряжениями.
Устранение смещения нуля	Поскольку VSS предоставляет нулевую общую шину, она также позволяет устранить смещение нуля, что может возникнуть из-за различных потенциалов между разными сигналами в системе.

В целом, VSS является важной частью электронных систем, обеспечивающей правильное функционирование сигналов и связи между компонентами, а также защиту от повреждений

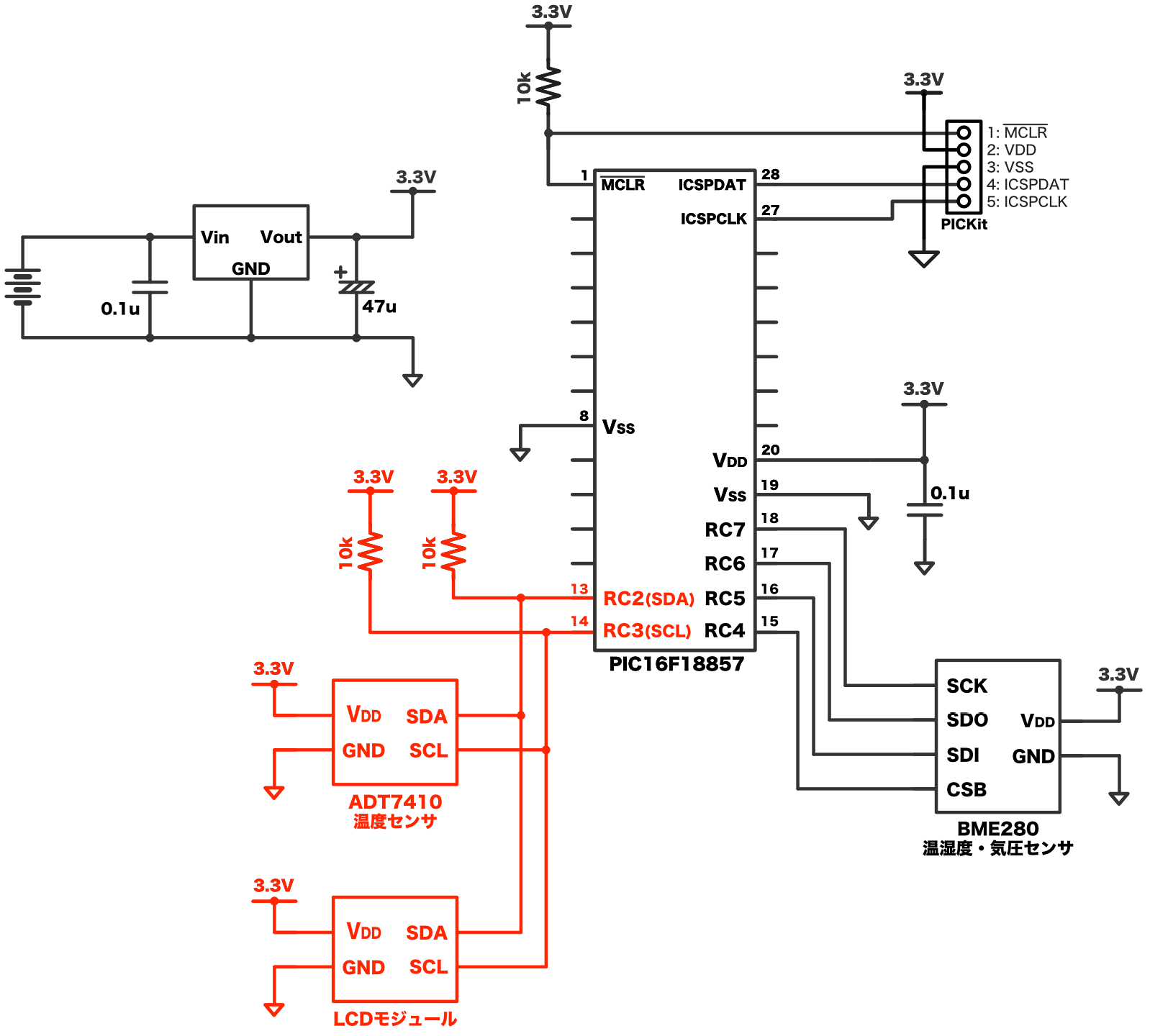

Важность понимания VSS и VDD

Понимание понятий VSS и VDD является важным в области электроники и разработки интегральных схем. VSS и VDD являются терминами, которые используются для обозначения напряжений земли и питания соответственно.

Все электронные устройства нуждаются в электрической энергии для своей работы. Напряжение питания, обозначенное как VDD (от английского «Voltage Drain to Drain»), является основным источником энергии для устройства. Оно обычно предоставляется через внешнее питание или встроенный аккумулятор. VDD доставляет энергию для работы интегральных схем, таких как процессоры, память и другие компоненты.

В то время как VDD предоставляет энергию для работы устройства, VSS (от английского «Voltage Source to Source») обозначает точку отсчета для электрического потенциала, в данном случае, напряжение земли. VSS является источником для замыкания электрических цепей или предоставляет точку отсчета для измерения напряжений в устройстве. Он часто используется для обозначения минимального уровня напряжения в устройстве.

Понимание различий между VSS и VDD важно для правильной работы устройств и предотвращения возможных поломок или повреждений. Неправильное подключение питания или замыкание между VSS и VDD может привести к короткому замыканию, перегреву компонентов или полному выходу из строя устройства

Более того, понимание и правильное использование VSS и VDD является ключевым фактором в разработке электронных схем и печатных плат. Правильное согласование питания и заземления может повысить надежность и эффективность работы устройства, а также улучшить его электромагнитную совместимость.

Итак, понимание и правильное использование VSS и VDD является крайне важным для успешной разработки и работы электронных устройств. Это помогает обеспечить надежность, эффективность и безопасность работы устройства, предотвращая возможные поломки и повреждения.

Стоит ли указывать пароль дополнительной защиты в интернете?

Этот вопрос наиболее популярен среди держателей счетов, часто осуществляющих покупки во всемирной паутине. Причина проста — все банки не рекомендуют сообщать кому-либо свои данные, поэтому следует знать, что указывать CVC можно только непосредственно при оплате.

Сайт, допускающий этот способ оплаты, обязательно направит покупателя на заполнение специальной формы, где необходимо вписать все требуемые данные для осуществления покупки.

Никогда не указывайте какие-либо данные своей карты при заполнении анкеты или чего-то подобного, даже если в правилах сайта написано обратное!

Оставлять свои данные на неизвестных сайтах тоже не стоит, тем более если сайт существует не слишком долго.

Стоит упомянуть также о том, что CVC или CVV не нужны в том случае, если деньги должны быть зачислены вам. Сейчас многие мошенники пользуются незнанием простых пользователей интернета и запрашивают все данные под предлогом перевода денег на счет.

Как раз здесь описывается наглядная ситуация из моей жизни, как хотели вывести все деньги с моей карты под предлогом перевести предоплату за дом. Интересно чем закончилось все это?

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

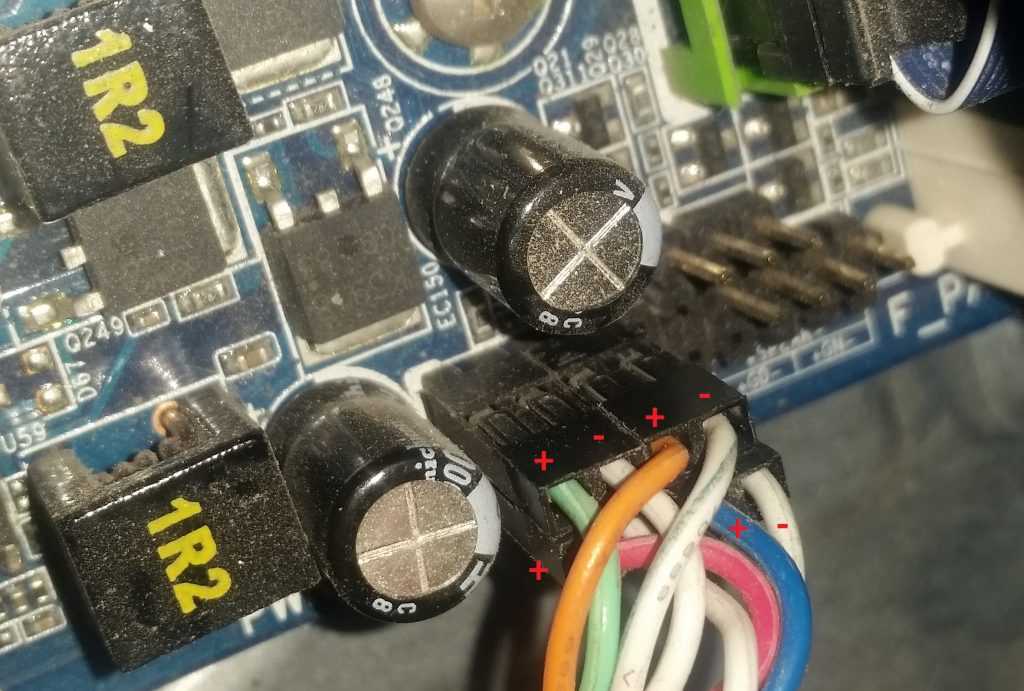

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

Рис. №1. Разъемы передней панели.Рис № 2.0. Разъем передней панели на материнской плате.Рис № 2.1. Разъем передней панели на материнской плате.

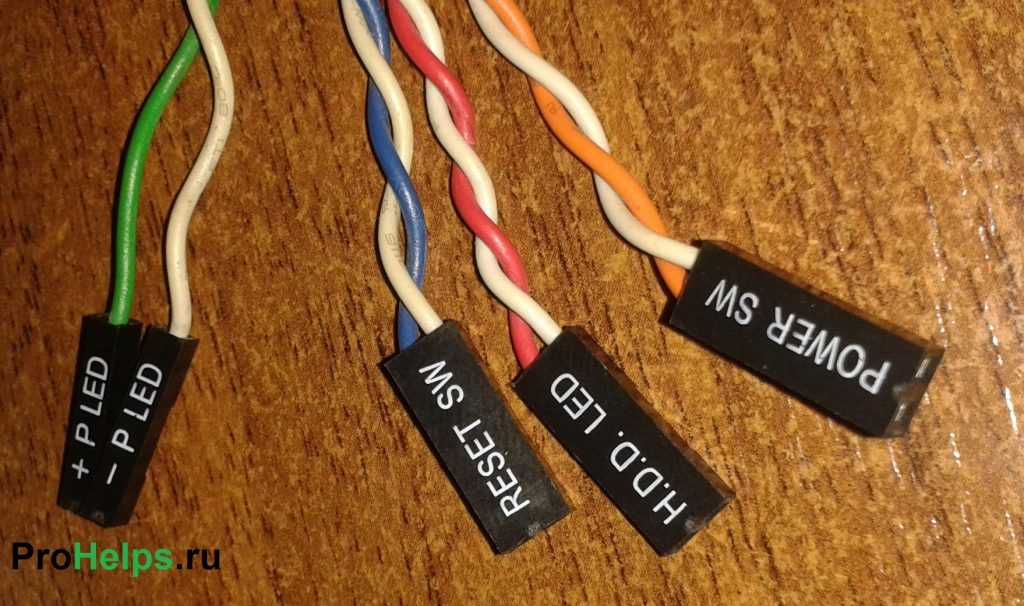

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность).  Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

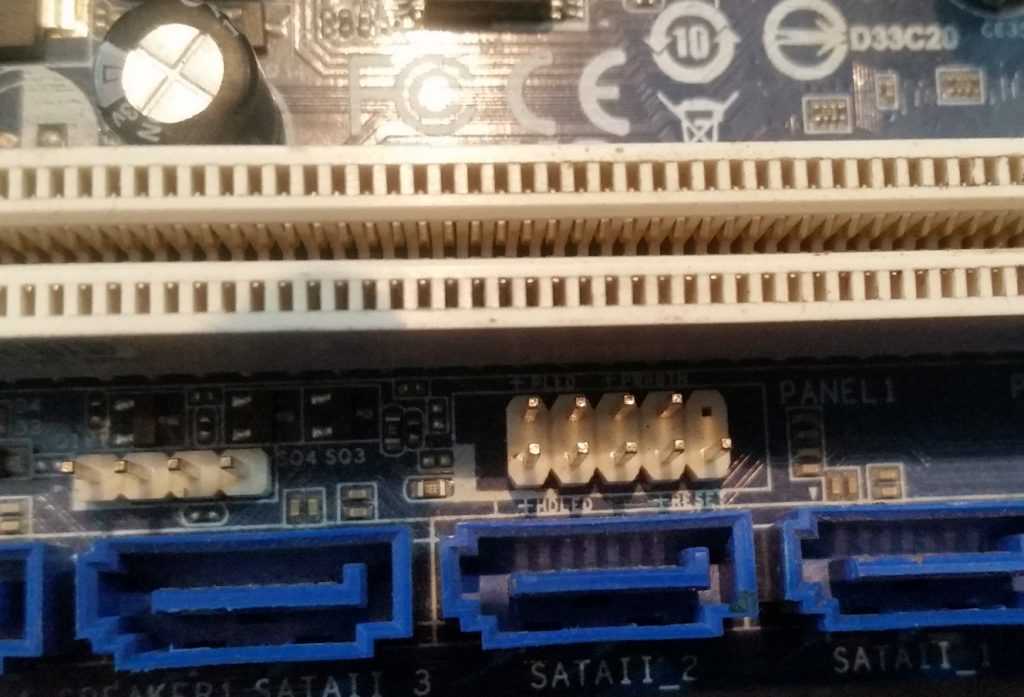

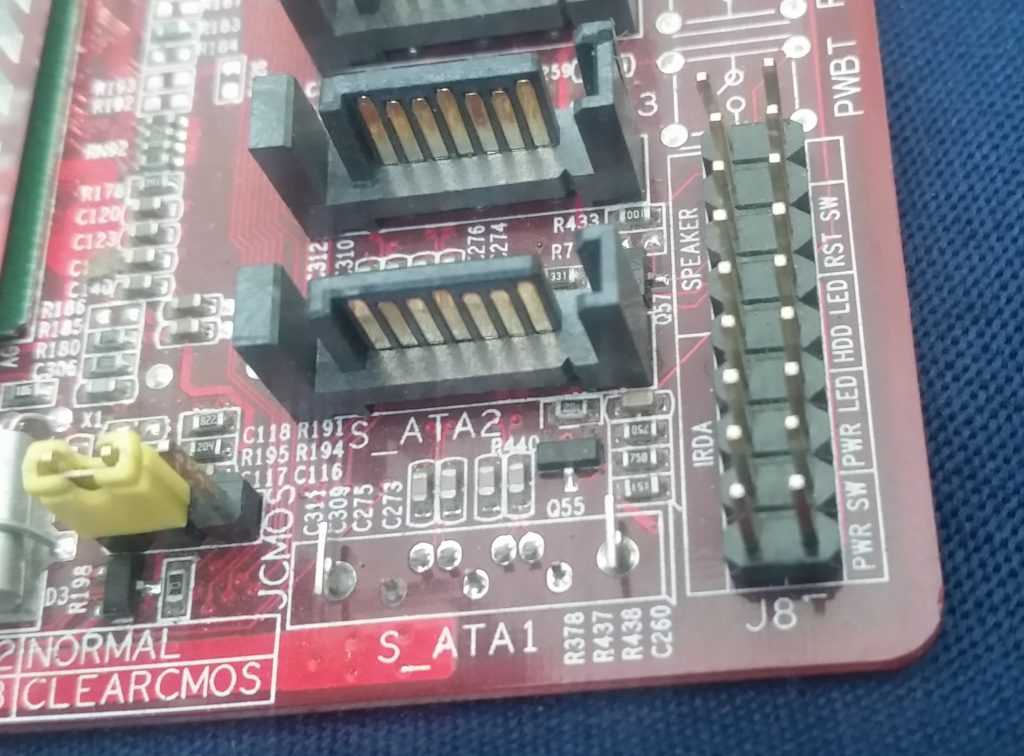

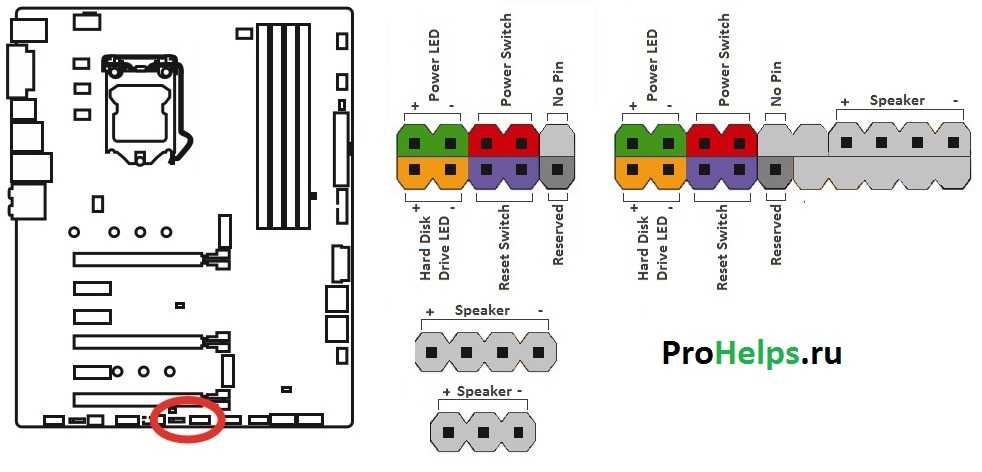

Рис № 3. Распиновка контактов передней панели на материнской плате

What is the difference between V CC VCC, V DD VDD, V EE VEE, V SS VSS?

I think I may have a definite answer to this. This name is taken from the 1963 IEEE Standard 255-1963 Letter Symbols for Semiconductor Devices (IEEE Std 255-1963). I’m a fan of the history of electronics and this might be of interest to others (fanatics), so I’ll make this answer a bit broader than necessary.

First of all, the capital letter V begins with clauses 1.1.1 and 1.1.2 of the standard, which specify that v and V are quantity symbols describing voltage; in the lower case it is the instantaneous voltage (1.1.1), and in the upper case it is the maximum, average or rms voltage (1.1.2). For reference:

Uppercase subscript letters represent DC values, while lowercase letters represent average AC values. The supply voltages are obviously DC voltages, so their letters must be in uppercase.

The standard defines 11 suffixes (letters) with. These:

• E, E for emitter
• B, B for base
• C, C for collector
• J, j for universal semiconductor device terminal
• A, Anode
• K, k for cathode
• G, G for the gate
• X, x for a common node in the chain
• M, m for the maximum
• Min, min for minimum
• (AV) for average

Many novice radio amateurs and electronics engineers are confused by these designations of microcircuit legs.

In short:

• Vcc and Vdd – pins for positive supply voltage
• Vee and Vss – for ground (in this case, the analog is GND , ground) or negative supply voltage

If a little more:

• Vcc and Vee refer to circuits built on bipolar transistors, hence the letters C (collector, collector) and E (emitter, emitter) .
• circuits with Vdd and Vss are built on field-effect transistors, hence D (drain, drain) and S (source, source).

It so happened that npn- and n-channel transistors were more often used, in which a positive voltage must be applied to the collector / drain, and a negative voltage to the emitter / source, so the “polarity” is like that.

For clarity

The designations do not always depend on the actual internal structure and can be “mixed”. In some mikruhs, you can see both types of designation on different legs at the same time. It is often shown that different supply voltages are needed (for example, the Intel 8080 had VCC = +5 V, VDD = +12 V and VEE = -5 V).

Why two letters?

Typically, the voltage on the circuits is indicated by two letters (Uce / Uke – collector-emitter voltage, for example), according to two points between which it is applied.

Abroad, in order to distinguish the supply voltage (Vcc) from the voltage at the output of the transistor (Vc), they write two letters.

Everyone who has dealt with consumer electronics has come across designations such as GND, VEE, VCC on a circuit, connectors or motherboard. What is it and how to use this marking correctly?

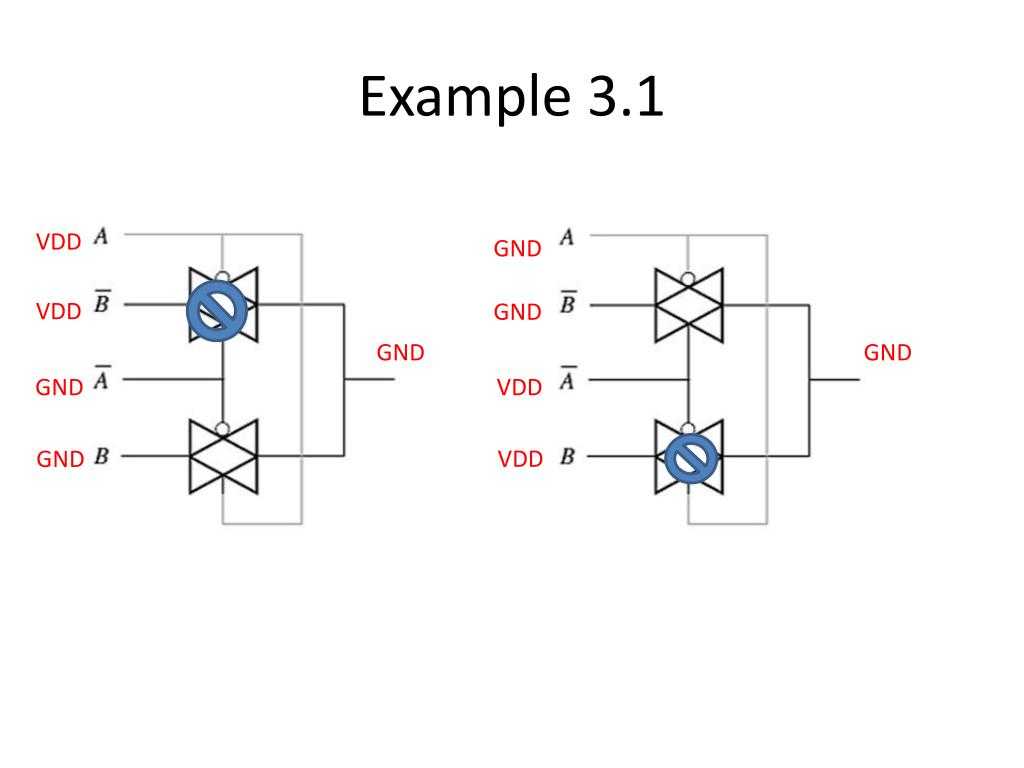

Meaning of VDD

V_DD is used as the positive supply voltage for circuits that use a field-effect transistor (FET).

The positive supply voltage on the drain side of the N-channel field-effect transistor (NchFET) is «V_DD«. The drain terminal of an N-channel field-effect transistor (NchFET) is often connected directly to V_DD or V_DD through a resistor or other means.

The «D» in «V_DD» stands for Drain. It is widely believed that the reason for repeating «V_DD» and «D» twice is to distinguish it from the drain voltage V_D.

Circuits that use multiple positive supply voltages are often represented by different supply voltages, such as «V_DD1, V_DD2, …».

V_DD is also used as the positive supply voltage for operational amplifiers, whose main elements that make up the internal circuit are field-effect transistors, and for CMOS(Complementary MOS).

Supplement

«V+» and «V-» also represent the power supply voltage.

Therefore, «V+» may be used instead of «V_DD» for the positive supply voltage of circuits using a field-effect transistor (FET).

Определение и функциональное назначение термина GND

GND (от англ. Ground) – это специальное электрическое соединение, которое является относительным нулем потенциала. GND также известно как «земля» или «ноль».

Главная функция GND – обеспечение возврата электрического тока в землю. В электронных устройствах, электрические сигналы при передаче и обработке используются для представления информации. Однако, эти сигналы основаны на разнице потенциалов между двумя точками. Для обеспечения корректной работы устройства, необходимо иметь точку отсчета, которая будет служить эталоном. Именно эту роль выполняет GND.

В электронике GND обычно соединяют с некоторым проверенным источником потенциала земли, например, в заземлении розетки. GND является точкой отсчета для всех других напряжений в устройстве. Все диапазоны напряжений в устройстве измеряются относительно нулевой точки GND.

Помимо этого основного функционального назначения, GND также играет роль защиты от электрического шума и помех. Заземление GND позволяет отводить излишний электрический ток, который может возникать в электронных устройствах и вызывать нестабильность в работе.

В общем, GND является крайне важным термином в электронике и обеспечивает надежное и безопасное функционирование устройств.

Значение GND, Vee, Vcc на микросхемах

На микросхемах обозначение GND, Vee и Vcc имеет следующие значения:

Обозначение	Значение
GND	GND (Ground) означает «земля» и обозначает нулевой потенциал в электрической схеме. Возможные обозначения: GND, G, 0V. Пример использования: подключение напряжения общего нуля, заземление.
Vee	Vee обозначает отрицательное напряжение относительно земли. Возможные обозначения: Vee, -V, V-, V- Пример использования: питание операционных усилителей, в которых Vee является отрицательным источником питания.
Vcc	Vcc (Voltage Collector Collector) обозначает положительное напряжение относительно земли. Возможные обозначения: Vcc, +V, V+, V Пример использования: питание микросхемы, в которой Vcc представляет положительный источник питания.

Обозначение GND, Vee и Vcc на микросхемах являются стандартными и используются для указания конкретного подключения источников питания в электрической схеме

Важно правильно подключать источники питания в соответствии с указанными обозначениями для корректной работы микросхемы

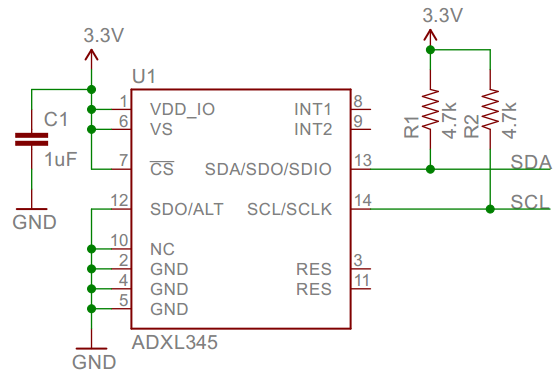

GND (Ground) — общий контур

GND (Ground) — это обозначение, которое используется на микросхемах в электронике и обозначает общий контур, точку отсчета потенциала. Общий контур служит для создания электрической связи между разными компонентами схемы и обеспечивает стабильность работы устройства.

На микросхемах GND обычно обозначается символом «gnd» или «GND». Этот символ обычно имеет вид горизонтальной линии с треугольником внизу, который указывает на землю. Такое обозначение помогает идентифицировать контакты, которые связаны с общим контуром.

Важно понимать, что GND не обязательно означает физическое подключение к земле. В электронике термин «земля» относится к общему контуру и может быть подключен к разным уровням потенциала

Это может быть как реальная земля, так и другие точки отсчета напряжения в схеме.

Однако, общая земля GND всегда является точкой отсчета для всех других напряжений в схеме. Все остальные напряжения указываются относительно этой земли. Например, напряжение Vcc обозначает положительное напряжение по отношению к GND, а напряжение Vee — отрицательное.

Таким образом, GND (Ground) — это важное обозначение на микросхемах, указывающее на общий контур, который является точкой отсчета для всех других напряжений в схеме. Он играет ключевую роль в обеспечении стабильной работы устройства и правильной взаимосвязи между компонентами схемы

Vee (напряжение питания) — возрастающее напряжение

В микросхемах обозначение Vee обычно используется для обозначения напряжения питания, которое является отрицательным по отношению к общему заземленному напряжению, обозначаемому GND. Также может быть обозначено как V- или Vss.

Vcc, наоборот, обозначает положительное напряжение питания, которое поставляется на микросхему. Оно также может обозначаться как V+ или Vdd.

В контексте Vee, это обозначение означает, что напряжение подается на пины микросхемы, и оно является относительно земли или общей точки отсчета. Если значение Vee увеличивается, это может привести к более высокому негативному напряжению на шине питания. Это может быть необходимо для работы определенных компонентов внутри микросхемы, таких как операционные усилители или транзисторы.

Vee можно регулировать или применять с разными значениями, в зависимости от требований конкретного приложения или конструкции микросхемы.

Vcc (напряжение питания) — постоянное напряжение

В контексте микросхем обозначение Vcc обычно указывает на постоянное напряжение питания. Vcc представляет собой положительное напряжение, которое подается на различные элементы микросхемы для обеспечения их работы. Оно обычно указывается в документации к микросхеме, и его значение может варьироваться в зависимости от конкретной модели и требований ее работы.

Помимо обозначения Vcc, на микросхемах также могут присутствовать другие обозначения связанные с питанием, такие как GND и Vee. GND (англ. ground) обозначает нулевой потенциал или заземление, то есть точку отсчета для всех напряжений в схеме. Обычно соединяется с заземляющей шиной или нулевым проводом, чтобы обеспечить правильную работу схемы.

Vee обозначает отрицательное напряжение и используется, когда необходимо создать разностное напряжение, например, для работы дифференциальных усилителей или определенных типов коммуникационных интерфейсов.

Имейте в виду, что конкретные обозначения и их значения могут отличаться в зависимости от применяемой схемы или микросхемы

Поэтому важно всегда обращаться к документации и спецификациям для получения точной информации о питании микросхемы

Что такое GND в ПК?

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

Разметка земли и заземления на схеме

Если вы знакомы со схемами электронных устройств, то обязательно встретите различные типы маркировки линий электропитания. В случае с массой наиболее часто используемая маркировка — это жирная короткая линия, оканчивающая провод. Всегда рисуют эту линию горизонтально, благодаря чему маркировка масс бросается в глаза, и сразу видно какие элементы связаны друг с другом. Конечно все элементы отмеченные (связанные) с массовым символом, физически связаны друг с другом.

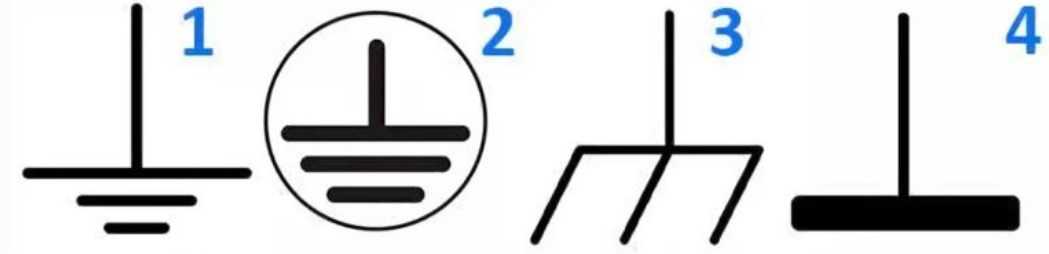

На схемах: 1 заземление, масса; 2 защитное заземление; 3 и 4 соединение с корпусом или шасси (массой)

Очень важно отличать заземление от массы, которое, как упоминалось ранее, обычно представляет собой полностью отдельную цепь. Заземление часто обозначается тремя линиями меньшей длины, электрическая линия подключается к самой длинной из этих черточек

На многих схемах также есть второй символ заземления, то есть одна горизонтальная линия с тремя короткими диагональными линиями, прикрепленными к ней. Конечно на схемах есть и другие обозначения линий электропитания. Чаще всего это будут, например, короткие стрелки с напряжением, преобладающим в этой цепи (например, + 5 В, -5 В, +12 В и так далее).

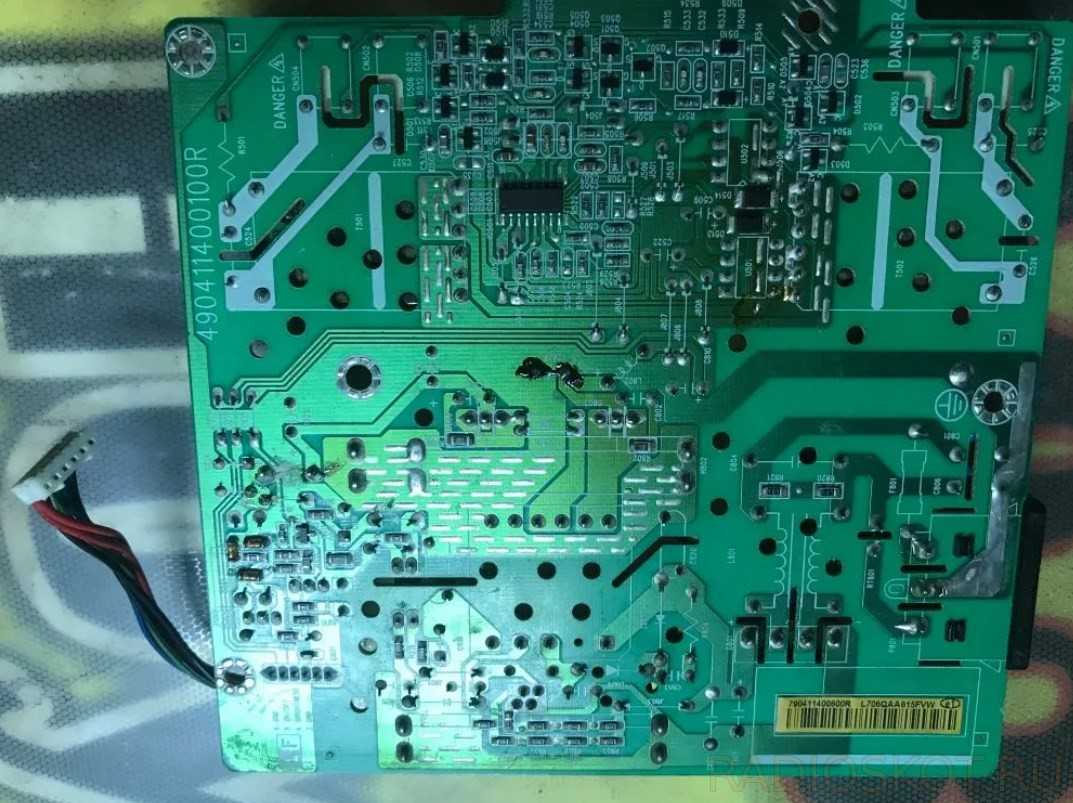

Если взять готовую печатную плату, например с компьютера, усилителя или даже мобильного телефона, можно заметить что помимо дорожек, соединяющих отдельные выводы элементов, видно еще одно большое медное поле. Конечно в подавляющем большинстве промышленных плат это поле, как и остальная часть платы, покрыто лаком зеленого или синего цвета. Но если внимательно посмотрите на печатную плату заметите, что промежутки между дорожками и элементами образуют одно большое общее соединение. Эта комбинация в подавляющем большинстве случаев и составляет массу схемы!
