Как работает микросхема tl494

TL494CN: схема функциональная

Следовательно, задачей этой микросхемы является широтно-импульсная модуляция (PWM, или англ. Pulse Width Modulated (PWM)) импульсов напряжения, генерируемых как внутри регулируемых, так и нерегулируемых ИБП. В источниках питания первого типа диапазон ширины импульса обычно достигает максимально возможного значения (~ 48% на каждый выход в двухтактных схемах, широко используемых для питания усилителей автомобильной аудиосистемы).

TL494CN имеет в общей сложности 6 выходных контактов, 4 из которых (1, 2, 15, 16) являются входами усилителей внутренней ошибки, используемых для защиты ИБП от токовых и потенциальных перегрузок. № контакта

4 — входной сигнал от 0 до 3 В для регулирования скважности выходных прямоугольных импульсов и n. 3 — это выход компаратора, и его можно использовать по-разному. Остальные 4 (номера 8, 9, 10, 11) — свободные коллекторы и эмиттеры транзисторов с максимально допустимым током нагрузки 250 мА (в непрерывном режиме не более 200 мА)

Их можно соединять парами (9 с 10 и 8 с 11) для управления мощными полевыми транзисторами (MOSFET) с максимально допустимым током 500 мА (не более 400 мА в непрерывном режиме)

Остальные 4 (номера 8, 9, 10, 11) — свободные коллекторы и эмиттеры транзисторов с максимально допустимым током нагрузки 250 мА (в непрерывном режиме не более 200 мА). Их можно соединять парами (9 с 10 и 8 с 11) для управления мощными полевыми транзисторами (MOSFET) с максимально допустимым током 500 мА (не более 400 мА в непрерывном режиме).

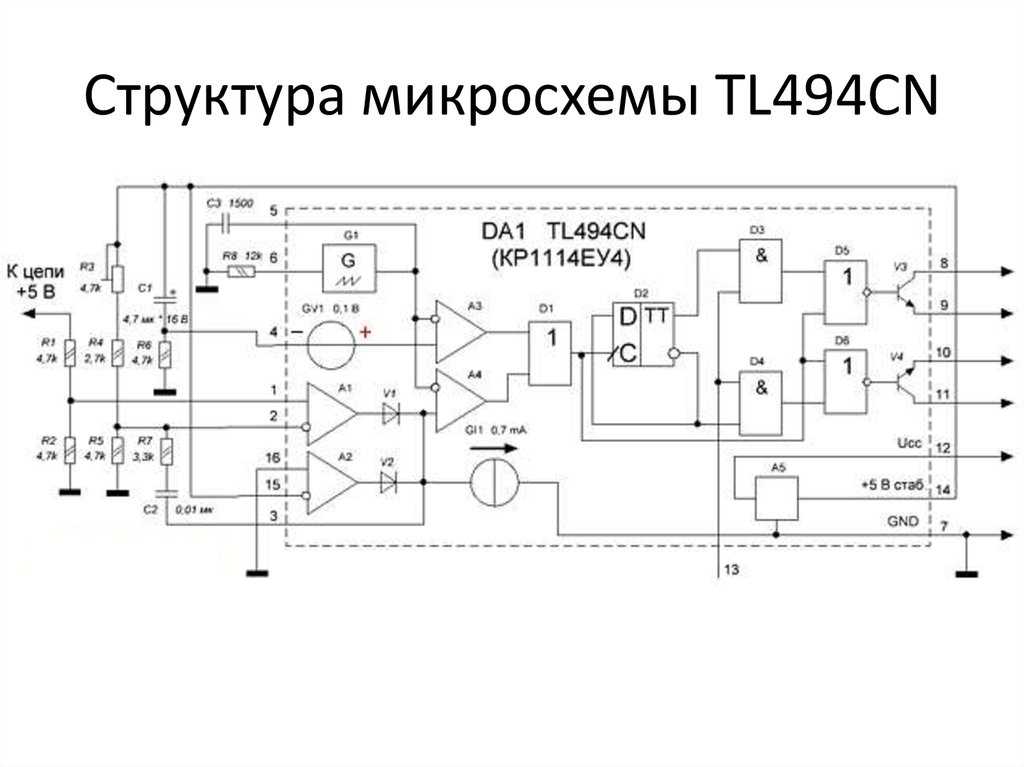

Какова внутренняя структура TL494CN? Его схема представлена ​​на рисунке ниже.

Микросхема имеет встроенный источник опорного напряжения (ИОН) +5 В (№14). Обычно используется как опорное напряжение (с точностью ± 1%), подаваемое на входы цепей, потребляющих не более 10 мА, например на выводе 13 для выбора одно- или двухступенчатого режима работы микросхемы. : при наличии на нем +5 В выбирается второй режим, при отрицательном напряжении питания — первый.

Для регулировки частоты генератора пилообразного напряжения (ГПН) используйте конденсатор и резистор, подключенные к выводам 5 и 6. И, конечно же, в микросхеме есть выводы для подключения плюса и минуса блока питания (числа 12 и 7 соответственно) в диапазоне от 7 до 42 В.

Из схемы видно, что в TL494CN есть ряд внутренних устройств. Описание их функционального назначения на русском языке будет дано ниже по ходу изложения материала.

Применение микросхемы TL494CN в различных устройствах

Источники питания

Микросхема TL494CN может использоваться в источниках питания для стабилизации напряжения и обеспечения высокой эффективности работы. Она позволяет создать регулируемый источник питания с высоким КПД и низкими пульсациями выходного напряжения.

Инверторы и преобразователи постоянного тока

Микросхема TL494CN может использоваться в инверторах и преобразователях постоянного тока для создания синусоидального выходного напряжения с высокой частотой и высокой точностью формы сигнала. Она позволяет регулировать амплитуду и частоту сигнала, что делает ее отличным выбором для различных электронных устройств.

Зарядные устройства для аккумуляторов

TL494CN может быть использована в зарядных устройствах для аккумуляторов, обеспечивая точное и стабильное зарядное напряжение. Она обладает возможностью контролировать ток заряда и обеспечивать защиту от перезаряда аккумулятора. Такие зарядные устройства могут использоваться в различных приложениях, от портативных электронных устройств до солнечных батарей.

Источники бесперебойного питания (ИБП)

TL494CN может быть применена при создании ИБП, которые обеспечивают непрерывное питание при отключении основной электросети. Микросхема позволяет контролировать переключение между источниками питания и поддерживать стабильное выходное напряжение в случае сбоя электросети.

Преобразователи постоянного тока в переменный ток

TL494CN может использоваться в преобразователях постоянного тока в переменный ток, таких как инверторы для электроприводов переменного тока и частотно-регулируемые приводы

Микросхема обеспечивает точное управление формой и частотой сигнала, что важно для эффективной работы электрических приводов в различных промышленных и бытовых устройствах

Микросхема TL494CN обладает широким спектром применения в различных электронных устройствах, благодаря своим характеристикам и функциональности. Она позволяет реализовать эффективные и стабильные источники питания, инверторы, зарядные устройства, ИБП и преобразователи. Благодаря своей надежности и гибкой настройке, микросхема TL494CN является одним из основных компонентов в электронных устройствах, требующих стабильного питания и точного управления сигналом.

Узел управления

Первые две статьи цикла «Схемотехника блоков питания персональных компьютеров»:

• Часть 1. Принцип работы импульсного блока питания. Сетевой выпрямитель и фильтр;
• Часть 2. Высокочастотный преобразователь (инвертор).

Узел управления импульсного блока питания выполняет много важных функций:

• Во-первых, формирование прямоугольных импульсов с их последующим усилением для управления мощными транзисторами высокочастотного преобразователя;

• Во-вторых, стабилизация выходных напряжений.

«Сердцем» узела управления является ШИМ-контроллер TL494CN. Аналогами этой микросхемы являются DBL494, KIA494AP, KA7500, MB3759, IR3MO2 и наша отечественная КР1114ЕУ4.

Узел управления состоит из, собственно, микросхемы с небольшим количеством дискретных элементов и промежуточного каскада, задачей которого, является усиление импульсов сформированных микроконтроллером до величины достаточной для управления мощными транзисторами высокочастотного преобразователя. Далее на рисунке показана внутренняя структура микросхемы TL494CN.

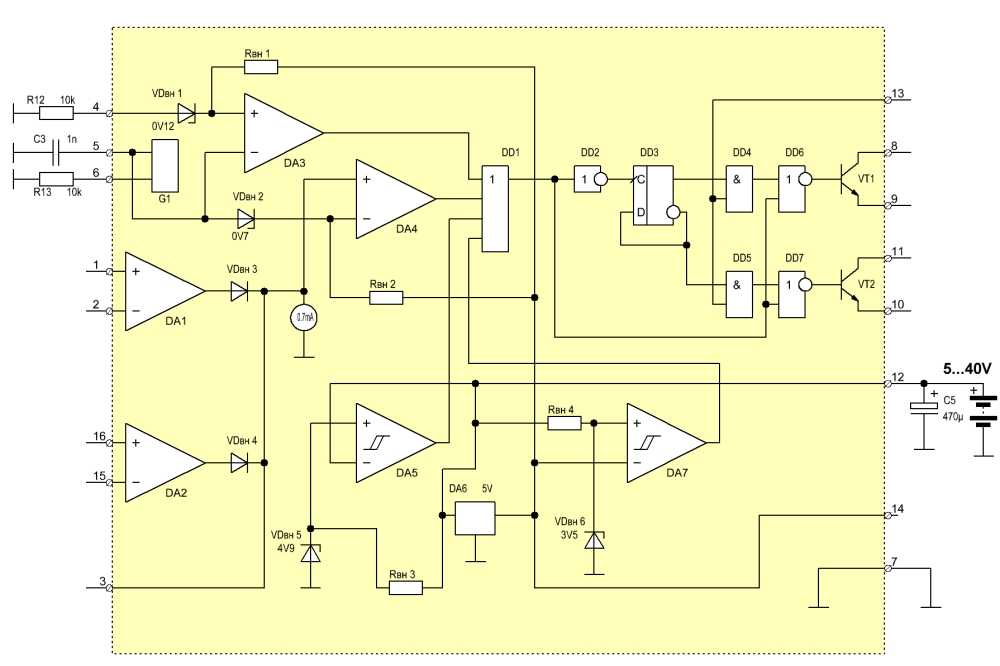

В состав микросхемы входит задающий генератор пилообразного напряжения G1. Элементы C3 и R8 задают частоту следования импульсов. Затем импульсы поступают на инвертирующие входы схем сравнения (компараторов) А3 и А4.

Выходы компараторов объединяются на логический элемент 2ИЛИ (D1), то есть импульс на выходе элемента появится при наличии импульса на любом из входов. Далее импульсы поступают на счётный вход (С) триггера D2. Каждый приходящий импульс изменяет состояние триггера на противоположное. Далее через логический элемент 2И (D3, D4) импульсы приходят на логический элемент 2ИЛИ-НЕ (D5, D6). Благодаря конфигурации схемы импульсы появляются поочерёдно на выходах элементов D5 и D6, а, следовательно, и на базах транзисторов V3 и V4, что и требуется для работы двухтактной схемы.

Если высокочастотный преобразователь выполнен по однотактной схеме, то 13 вывод микросхемы соединяют с корпусом и импульсы на выходах D5 и D6 появляются одновременно.

Схема сравнения А1 представляет собой формирователь-усилитель сигнала ошибки в схеме стабилизации выходного напряжения. +5V через делитель из резисторов R1,R2 поступает на один из входов. На другой вход (вывод 2) через регулируемый делитель подаётся эталонное напряжение, которое вырабатывает встроенный в микросхему стабилизатор А5.

Выходное напряжение А1 пропорционально разности входных напряжений

Оно задаёт порог срабатывания компаратора А4, то есть скважность импульсов на его выходе. Величина выходного напряжения вторичных источников питания зависит от скважности импульсов

В результате получается замкнутая в кольцо система автоматического сравнения и регулирования выходного напряжения. Компаратор А3 предназначен для формирования паузы между импульсами на выходе элемента 2ИЛИ (D1).

Минимальный порог срабатывания компаратора А3 задан источником напряжения GV1. Если напряжение на выводе 4 микросхемы растёт, длительность паузы так же увеличивается, а максимальное выходное напряжение источника питания уменьшается. Поскольку амплитуда импульсов на входах всех выпрямителей изменяется одинаково, стабилизация с помощью широтно-импульсной модуляции любого из выходных напряжений, стабилизирует и все остальные. В данном случае стабилизируемым напряжением является +5V.

Следует отметить, что определение и точная локализация неисправности ШИМ-контроллера, это самая сложная процедура при ремонте импульсного блока питания своими силами. Для этого необходим лабораторный источник питания и главное двухлучевой или двухканальный осциллограф. И если после проверки всех элементов блока питания, что в принципе не сложно, блок всё же «плывёт», то лучше заменить микросхему TL494CN на заведомо исправную, тем более что стоимость её весьма невысока.

НазадДалее

Нравится

Главная &raquo Мастерская &raquo Текущая страница

Что такое Низкое напряжение питания

Низкое напряжение питания (Low Voltage) – это термин, используемый в электронике для обозначения низкого уровня напряжения, которое используется для питания электронных устройств. Обычно, низкое напряжение питания составляет от 3,3 В до 5 В, но может быть и другим в зависимости от конкретных требований устройства.

Низкое напряжение питания широко используется в различных типах электронных устройств, включая мобильные телефоны, планшеты, ноутбуки и другую портативную электронику. Также оно применяется в системах автоматизации и управления, встроенных системах и др.

Преимущество использования низкого напряжения питания состоит в том, что это позволяет снизить энергопотребление и повысить эффективность работы устройства

Это особенно важно в портативной электронике, где длительное время автономной работы является одним из ключевых требований

Для создания низкого напряжения питания используются специальные источники питания, такие как батареи, аккумуляторы, адаптеры переменного тока или стабилизированные источники питания. Также для поддержки стабильности напряжения и защиты от перенапряжений могут применяться соответствующие электронные компоненты, такие как регуляторы напряжения или защитные диоды.

В целом, низкое напряжение питания является важным аспектом в разработке и функционировании электронных устройств. Оно определяет энергопотребление, надежность и эффективность работы устройства, что имеет прямое влияние на пользовательский опыт и долговечность устройства.

Предельные параметры

Как и у любой другой микросхемы, у TL494CN описание в обязательном порядке должно содержать перечень предельно допустимых эксплуатационных характеристик. Дадим их на основании данных Motorola, Inc:

1. Напряжение питания: 42 В.
2. Напряжение на коллекторе выходного транзистора: 42 В.
3. Ток коллектора выходного транзистора: 500 мА.
4. Диапазон входного напряжения усилителя: от — 0,3 В до +42 В.
5. Рассеиваемая мощность (при t
6. Диапазон температур хранения: от -55 до +125 °С.
7. Диапазон рабочих температур окружающей среды: от 0 до +70 °С.

Следует отметить, что параметр 7 для микросхемы TL494IN несколько шире: от –25 до +85 °С.

TL494 схема включения, datasheet, TL494CN

Большая часть современных импульсных блоков питания изготавливается на микросхемах типа TL494, которая является импульсным ШИМ контроллером. Силовая часть изготавливается на мощных элементах, например транзисторах.Схема включения ТЛ494 простая, дополнительных радиодеталей требуется минимум, в datasheet подробно описано.

Варианты модификаций:  TL494CN, TL494CD, TL494IN, TL494C, TL494CI.

Так же написал обзоры других популярных ИМС TL431, LM358 LM358N, LM317T.

Характеристики и функционал

Микросхема TL494 разработана как Шим контроллер для импульсных блоков питания, с фиксированной частотой работы. За задания рабочей частоты требуется два дополнительных внешних элемента резистор и конденсатор. Микросхема имеет источник опорного напряжения на 5В, погрешность которого 5%.

Параметр	Значение
Напряжение питания	До 41В
Напряжение усилителя по входу	+0,3В
Напряжение на выходе	До 41В
Ток коллектора	200мА
Тепловая мощность	1Вт
Диапазон по температуре	L  = от -25° до +85 °С = от 0° до +70°

Область применения, указанная производителем:

1. блоки питания мощностью более 90W AC-DС с PFC;
2. микроволновые печи;
3. повышающие преобразователи с 12В на 220В;
4. источники энергоснабжения для серверов;
5. инверторы для солнечных батарей;
6. электрические велосипеды и мотоциклы;
7. понижающие преобразователи;
8. детекторы дыма;
9. настольный компьютеры.

Аналоги

Самыми известными аналогами микросхемы TL494 стали отечественная  KA7500B, КР1114ЕУ4 от Fairchild, Sharp IR3M02, UA494, Fujitsu MB3759. Схема включения аналогичны, распиновка может быть другой.

Новая TL594 является аналогом ТЛ494 с повышенной точность компаратора. TL598 аналог ТЛ594 с повторителем на выходе.

Типовые схемы включения для БП на TL494

Повышающий преобразователь на 28В

Основные схемы включения TL494 собраны из даташитов различных производителей. Они могут служит основой для разработки аналогичных устройств с похожим функционалом.

Импульсный понижающий преобразователь на 5В

Схемы блоков питания

Сложные схемы импульсных блоков питания TL494 рассматривать не буду. Они требуют множества деталей и времени, поэтому изготавливать своими руками не рационально. Проще у китайцев купить готовый аналогичный модуль за 300-500руб.

Простой и мощный импульсный БП

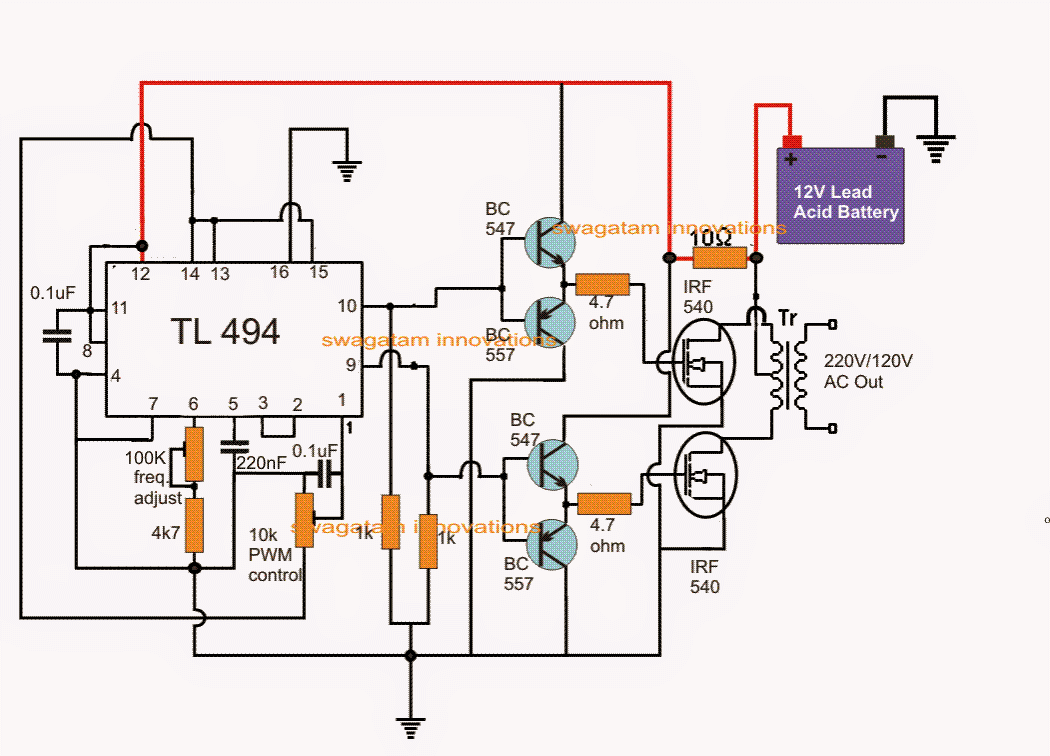

Повышающий преобразователь с 12 на 220 Вольт.

При сборке повышающих преобразователей напряжения особое внимание уделяйте охлаждению силовых транзисторов на выходе. Для 200W на выходе будет ток около 1А, относительно не много

Тестирование на стабильность работы проводить с максимально допустимой нагрузкой.

Необходимую нагрузку лучше всего сформировать из ламп накаливания на 220 вольт, мощностью 20w, 40w, 60w, 100w. Не стоит перегревать транзисторы более чем на 100 градусов. Соблюдайте правила техники безопасности при работе с высоким напряжением.

Семь раз померяй, один раз включи.

Контроль температуры транзисторов лучше производить термопарой. Если радиатор маловат, то проще поставить вентилятор, чтобы не ставить новый радиатор.

Блок питания на TL494 своими руками мне приходилось изготавливать для усилителя сабвуфера в автомобиле. В то время автомобильные инверторы с 12В на 220В не продавались, и у китайцев не было Aliexpress. В качестве усилителя УНЧ применил микросхему серии TDA на 80W.

За последние 5 лет увеличился интерес с технике с электрическим приводом.

Этому поспособствовали китайцы, начавшие массовое производство электрических велосипедов, современных колесо-мотор с высоким КПД. Лучшей реализацией считаю двух колёсные и одноколесные гироскутеры.

Для управления мощным низковольтным двигателем требуется хороший контроллер управления.

Переделка ATX БП в лабораторный

У каждого есть радиолюбителя есть мощный блок питания ATX от компьютера, который выдаёт 5В и 12В. Его мощность от 200вт до 500вт. Зная параметры управляющего контроллера, можно изменить параметры ATX источника. Например повысить напряжение с 12 до 30В. Популярны 2 способа, один от итальянских радиолюбителей.

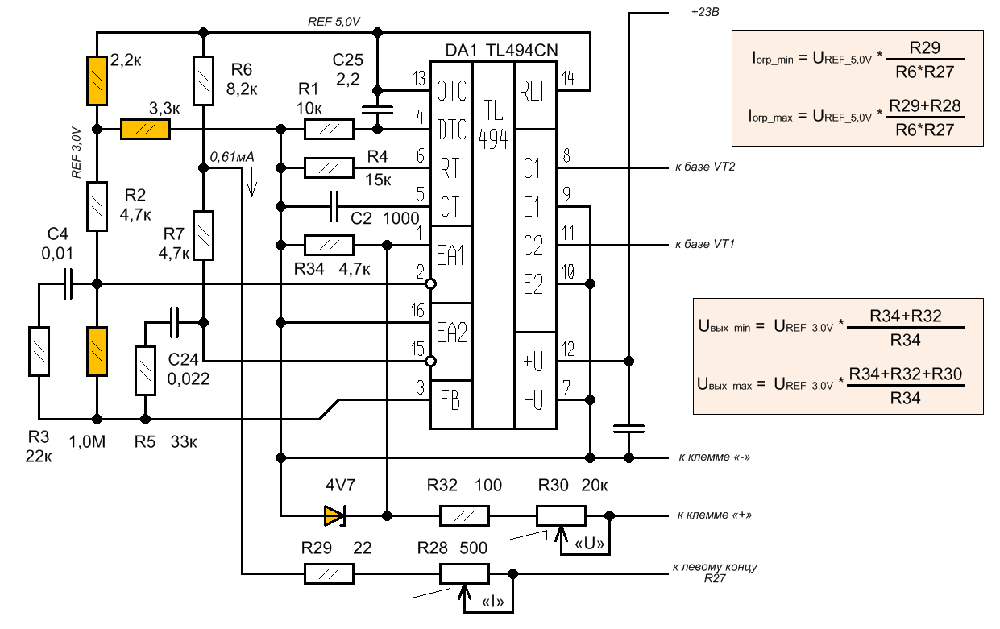

Рассмотрим итальянский способ, который максимально простой и не требует перемотки трансформаторов. Выход ATX  полностью убирается и дорабатывается согласно схеме. Огромное количество радиолюбителей повторили эту схему благодаря своей простоте. Напряжение на выходе от 1В до 30В, сила тока до 10А.

Datasheet

Микросхема настолько популярна, что её выпускает несколько производителей, навскидку я нашел 5 разных даташитов, от Motorola, Texas Instruments и других менее известных. Наиболее полные datasheet TL494 у Моторолы, который и опубликую.

Все даташиты, можно каждый скачать:

А как поднять напряжение на выходе?

Теперь давайте получим некоторое напряжение повыше при помощи TL494CN. Схема включения и разводки используется та же самая – на макетной плате. Конечно, достаточно высокого напряжения на ней не получить, тем более что нет какого-либо радиатора на силовых МОП-транзисторах. И все же, подключите небольшой трансформатор к выходному каскаду, согласно этой схеме.

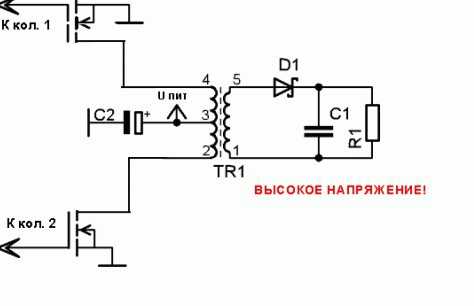

Первичная обмотка трансформатора содержит 10 витков. Вторичная обмотка содержит около 100 витков. Таким образом, коэффициент трансформации равен 10. Если подать 10В в первичную обмотку, вы должны получить около 100 В на выходе. Сердечник выполнен из феррита. Можно использовать некоторый среднего размера сердечник от трансформатора блока питания ПК.

Будьте осторожны, выход трансформатора под высоким напряжением. Ток очень низкий и не убьет вас. Но можно получить хороший удар. Еще одна опасность — если вы установите большой конденсатор на выходе, он будет накапливать большой заряд. Поэтому после выключения схемы, его следует разрядить.

На выходе схемы можно включить любой индикатор вроде лампочки, как на фото ниже.

Она работает от напряжения постоянного тока, и ей необходимо около 160 В, чтобы засветиться. (Питание всего устройства составляет около 15 В – на порядок ниже.)

Схема с трансформаторным выходом широко применяется в любых ИБП, включая и блоки питания ПК. В этих устройствах, первый трансформатор, подключенный через транзисторные ключи к выходам ШИМ-контроллера, служит для гальванической развязки низковольтной части схемы, включающей TL494CN, от ее высоковольтной части, содержащей трансформатор сетевого напряжения.

Как усилить выходной сигнал?

Выход TL494CN имеет довольно низкий ток, и вам, очевидно, нужно больше мощности. Итак, нам нужно добавить несколько мощных транзисторов. Самыми простыми в использовании (и их очень легко получить от материнской платы старого компьютера) являются n-канальные полевые МОП-транзисторы. При этом нам нужно реверсировать выход TL494CN, потому что если мы подключим к нему n-канальный МОП-транзистор, то при отсутствии импульса на выходе микросхемы он будет открыт для потока постоянный ток. В этом случае МОП-транзистор может просто перегореть… Затем вынимаем универсальный NPN-транзистор и подключаем по следующей схеме.

Мощный МОП-транзистор в этой схеме работает пассивно. Это не очень хорошо, но для тестирования и маломощных целей вполне подходит. R1 в схеме — это нагрузка транзистора NPN. Выбирайте его исходя из максимально допустимого тока коллектора. R2 представляет собой нагрузку нашего силового каскада. В следующих экспериментах он будет заменен трансформатором.

Если теперь посмотреть осциллографом сигнал на выводе 6 микросхемы, то мы увидим «пилу». Нет. 8 (K1), вы все еще можете видеть прямоугольные импульсы, а на стоке МОП-транзистора импульсы имеют ту же форму, но больше по величине.

Особенности проектирования систем с использованием Тл 494

Тл 494 (TL494) является интегральной микросхемой, которая широко используется в системах напряжения питания. Она имеет много преимуществ и особенностей, которые делают ее популярным выбором для различных приложений. Ниже мы рассмотрим основные особенности и рекомендации по проектированию систем с использованием Тл 494.

1. Возможность регулирования выходного напряжения

Тл 494 обладает возможностью регулирования выходного напряжения, что делает ее пригодной для использования в различных типах систем питания. Величина выходного напряжения может быть настроена с помощью резистивного делителя или других методов. Это позволяет адаптировать систему к нужным требованиям и обеспечить стабильное питание для подключенных устройств.

2. Широкий диапазон рабочих условий

Тл 494 обладает широким диапазоном рабочих условий, что позволяет ей работать в различных средах и при различных условиях эксплуатации. Она способна оперировать при широком диапазоне напряжений питания, как от постоянного, так и от переменного источника питания. Это обеспечивает надежное и эффективное функционирование системы под вариабельными условиями.

3. Управление шим-сигналом

Тл 494 оснащена встроенным блоком управления шим-сигналом (ШИМ), который позволяет регулировать выходное напряжение путем изменения ширины импульсов. Это позволяет достичь точного контроля над выходным напряжением и управлять нагрузкой. Благодаря такому управлению шим-сигналом, системы с использованием Тл 494 могут эффективно работать с различными типами нагрузок и поддерживать стабильное питание.

4. Защитные функции

Тл 494 также обладает набором защитных функций, предназначенных для обеспечения безопасной и надежной работы системы. Она включает защиту от перегрузки, короткого замыкания и перегрева. Это позволяет предотвратить повреждение системы при непредвиденных ситуациях и обеспечить продолжительную работу без сбоев.

5. Удобный и простой в использовании

Тл 494 имеет простую архитектуру и легко использоваться в различных схемах. Она требует минимум внешних компонентов для своего функционирования, что упрощает процесс проектирования и снижает затраты. Благодаря своей популярности, множество информации и готовых решений доступны для разработчиков, что делает Тл 494 удобным инструментом для проектирования систем напряжения питания.

В целом, Тл 494 является мощной и универсальной микросхемой, которая обладает множеством преимуществ и способна обеспечить стабильное и эффективное питание для различных систем. Правильное использование и проектирование систем с помощью Тл 494 может значительно улучшить производительность и надежность системы.

Настройка напряжения на микросхеме TL494

Для настройки напряжения на микросхеме TL494 требуется провести несколько шагов:

1. Измерьте сигнал ошибки: Перед настройкой напряжения необходимо измерить сигнал ошибки, который представляет собой сравнительное напряжение между выводами «Error Amplifier» (EA) и «Voltage Reference» (Vref). Измерение можно провести при помощи осциллографа или мультиметра.

2. Установите желаемое напряжение: После измерения сигнала ошибки можно установить желаемое напряжение на микросхеме. Для этого следует изменить сопротивление в резистивном делителе, подключенном к выводам «Error Amplifier» (EA) и «GND». Изменение этого сопротивления позволяет изменять уровень ошибки и, соответственно, выходное напряжение.

3. Проверьте выходное напряжение: После установки желаемого напряжения необходимо проверить выходное напряжение микросхемы. Для этого можно использовать мультиметр или другой измерительный прибор. Если выходное напряжение соответствует заданному значению, то настройка выполнена успешно.

4. Фиксируйте настройки: После успешной настройки напряжения следует фиксировать его, чтобы избежать случайного изменения. Для этого можно использовать резисторы с заданным сопротивлением или другие методы, в зависимости от конкретной схемы и требований.

Следуя указанным выше шагам, можно успешно настроить напряжение на микросхеме TL494 и обеспечить стабильное и надежное функционирование коммутационной схемы.

Особенности Tl494 регулируемого стабилизатора напряжения по сравнению с другими устройствами

Когда речь идет о построении стабилизатора напряжения, на рынке существует множество устройств, предлагающих различные возможности. Одним из таких устройств является Tl494 регулируемый стабилизатор напряжения. Он имеет свои особенности и преимущества по сравнению с другими устройствами.

1. Высокая точность и стабильность

Tl494 обладает высоким уровнем точности и стабильности регулируемого напряжения. Он способен поддерживать постоянное напряжение в заданных пределах даже при возможных изменениях входных условий, таких как вариации входного напряжения или нагрузки на цепь.

2. Широкий диапазон входного напряжения и выходной ток

Tl494 позволяет работать с широким диапазоном входного напряжения и имеет высокую мощность по выходу. Он может охватывать входные напряжения от нескольких вольт до нескольких десятков вольт и обеспечивать выходные токи от нескольких миллиампер до нескольких ампер в зависимости от соответствующих настроек.

3. Высокая эффективность

Tl494 обладает высокой эффективностью, что означает, что он способен преобразовывать большую часть энергии в полезную работу. Это свойство позволяет устройству функционировать с минимальными потерями и обеспечивать максимальную энергосберегающую производительность.

4. Интеграция с другими компонентами системы

Tl494 может интегрироваться с другими компонентами системы и использоваться в различных приложениях, таких как солнечные панели, преобразователи постоянного и переменного тока, инверторы и другие электронные устройства. Он предоставляет гибкую конфигурацию и настраиваемые параметры для оптимальной работы в разных условиях.

5. Простота использования и настройки

Tl494 обладает простым и удобным интерфейсом, который позволяет легко настраивать и контролировать параметры напряжения. Он использует стандартные элементы, такие как резисторы и конденсаторы, и не требует сложных электронных схем. Это снижает затраты на производство и обслуживание устройства.

В итоге, Tl494 регулируемый стабилизатор напряжения предоставляет широкий диапазон возможностей и преимуществ, делая его предпочтительным выбором для различных электронных приложений.

Рекомендуемые рабочие параметры

Рекомендуется работа микросхемы по таким характеристикам:

• Уровень напряжения системы питания должен составлять 7–40 В.
• Напряжение на входе – от -0,3 до 2 В.
• Коллекторное напряжение не должно превышать 40 В.
• Сила тока в общем – не более 200 мА.
• Обратная сила тока – не более 0,3 мА.
• Рабочая частность установки – 1–300 кГц.
• Конденсаторная ёмкость должна находиться в диапазоне 0,47–10000 нФ.
• Сопротивляемость – от 1,8 до 500 кОм.
• Уровень температурного режима – зависит от различных внешних факторов.

Также следует учитывать тепловые характеристики установки. Она может работать только при определённых условиях окружающей среды.

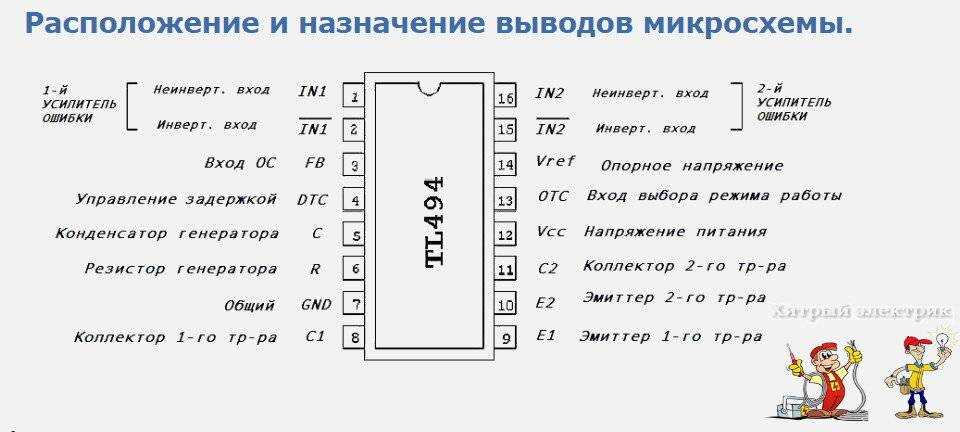

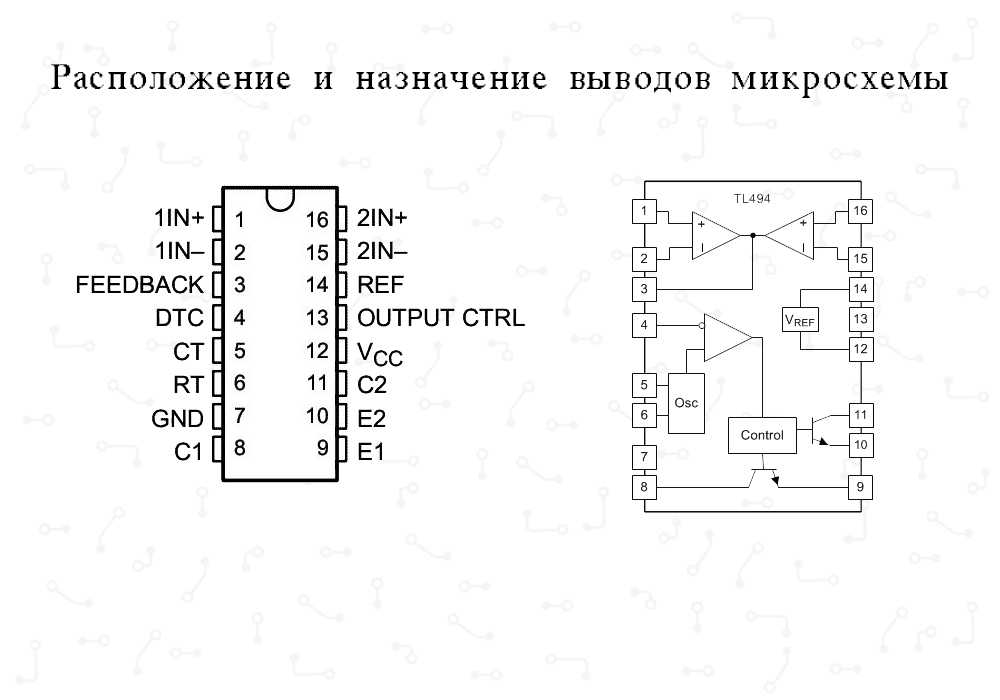

Расположение и назначение выводов микросхемы

Классическая микросхема оснащается несколькими разными типами вывода, которые применяются для подключения и передачи энергии. Среди наиболее распространённых потоков:

Вход на положительной части. Он указывает на значение напряжения. Если оно превышает второй вывод, тогда мощность упадёт, а ширина входных импульсов будет минимальной. Наблюдается и обратная зависимость. Вход на отрицательной части. Работает по аналогичному принципу с предыдущим вариантом. Показывает ошибку при высоком входном напряжении. Усилитель. Это усиленный выход системы, который проходит через специальные диоды. Изменение мёртвого времени

Это своеобразная скважность, которая задаёт мощность на 50%. ГПН

Данный вывод используется для подключения конденсатора, задающего время работы. ГПН. Он также отвечает за время работы микросхемы. Подключается ко всей схеме контроллера. Содержится в составе микросхемы. Позволяет обеспечить необходимое подключение. Другие выводы и каналы связи. Вывод для работы на выходном компоненте контролирующей схемы и получения выходных сигналов. Стабилизация источника напряжения, который может использоваться для работы усилительной части. Вывод для выявления погрешности при работе микросхемы.

Выше перечислены в общем порядке выводы контролирующей схемы, которые используются для подключения и контроля за различными возможностями и функциями.

Функции выводов входных сигналов

Как и любое другое электронное устройство. рассматриваемая микросхема имеет свои входы и выходы. Мы начнем с первых. Выше уже было дан перечень этих выводов TL494CN. Описание на русском языке их функционального назначения будет далее приведено с подробными пояснениями.

Вывод 1

Это положительный (неинвертирующий) вход усилителя сигнала ошибки 1. Если напряжение на нем ниже, чем напряжение на выводе 2, выход усилителя ошибки 1 будет иметь низкий уровень. Если же оно будет выше, чем на контакте 2, сигнал усилителя ошибки 1 станет высоким. Выход усилителя по существу, повторяет положительный вход с использованием вывода 2 в качестве эталона. Функции усилителей ошибки будут более подробно описаны ниже.

Вывод 2

Это отрицательное (инвертирующий) вход усилителя сигнала ошибки 1. Если этот вывод выше, чем на выводе 1, выход усилителя ошибки 1 будет низким. Если же напряжение на этом выводе ниже, чем напряжение на выводе 1, выход усилителя будет высоким.

Вывод 15

Он работает точно так же, как и № 2. Зачастую второй усилитель ошибки не используется в TL494CN. Схема включения ее в этом случае содержит вывод 15 просто подключенный к 14-му (опорное напряжение +5 В).

Вывод 16

Он работает так же, как и № 1. Его обычно присоединяют к общему № 7, когда второй усилитель ошибки не используется. С выводом 15, подключенным к +5 В и № 16, подключенным к общему, выход второго усилителя низкий и поэтому не имеет никакого влияния на работу микросхемы.

Вывод 3

Этот контакт и каждый внутренний усилитель TL494CN связаны между собой через диоды. Если сигнал на выходе какого-либо из них меняется с низкого на высокий уровень, то на № 3 он также переходит в высокий

Когда сигнал на этом выводе превышает 3,3 В, выходные импульсы выключаются (нулевая скважность). Когда напряжение на нем близко к 0 В, длительность импульса максимальна

В промежутке между 0 и 3,3 В, длительность импульса составляет от 50% до 0% (для каждого из выходов ШИМ-контроллера — на выводах 9 и 10 в большинстве устройств).

Если необходимо, контакт 3 может быть использован в качестве входного сигнала или может быть использован для обеспечения демпфирования скорости изменения ширины импульсов. Если напряжение на нем высокое (> ~ 3,5 В), нет никакого способа для запуска ИБП на ШИМ-контроллере (импульсы от него будут отсутствовать).

Вывод 4

Он управляет диапазоном скважности выходных импульсов (англ. Dead-Time Control)

Если напряжение на нем близко к 0 В, микросхема будет в состоянии выдавать как минимально возможную, так и максимальную ширину импульса (что задается другими входными сигналами). Если на этот вывод подается напряжение около 1,5 В, ширина выходного импульса будет ограничена до 50% от его максимальной ширины (или ~ 25% рабочего цикла для двухтактного режима ШИМ-контроллера). Если напряжение на нем высокое (> ~ 3,5 В), нет никакого способа для запуска ИБП на TL494CN. Схема включения ее зачастую содержит № 4, подключенный напрямую к земле.

Важно запомнить
! Сигнал на выводах 3 и 4 должен быть ниже ~ 3,3 В. А что будет, если он близок, например, к + 5 В? Как тогда поведет себя TL494CN? Схема преобразователя напряжения на ней не будет вырабатывать импульсы, т.е

не будет выходного напряжения от ИБП.

Вывод 5

Служит для присоединения времязадающего конденсатора Ct, причем второй его контакт присоединяется к земле. Значения емкости обычно от 0,01 μF до 0,1 μF. Изменения величины этого компонента ведут к изменению частоты ГПН и выходных импульсов ШИМ-контроллера. Как правило здесь используются конденсаторы высокого качества с очень низким температурным коэффициентом (с очень небольшим изменением емкости с изменением температуры).

Вывод 6

Для подключения врямязадающего резистора Rt, причем второй его контакт присоединяется к земле. Величины Rt и Ct определяют частоту ГПН.

f = 1,1: (Rt х Ct).

Вывод 7

Он присоединяется к общему проводу схемы устройства на ШИМ-контроллере.

Вывод 12

Он замаркирован литерами VCC. К нему присоединяется «плюс» источника питания TL494CN. Схема включения ее обычно содержит № 12, соединенный с коммутатором источника питания. Многие ИБП используют этот вывод, чтобы включать питание (и сам ИБП) и выключать его. Если на нем имеется +12 В и № 7 заземлен, ГПН и ИОН микросхемы будут работать.

Вывод 13

Это вход режима работы. Его функционирование было описано выше.
