Сталь 09г2с расшифровка, свойства и описание

Расшифровка стали

Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:

• Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
• Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
• Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.

Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:

• Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
• Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
• Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.

Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.

Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.

Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.

марка стали, аналоги, расшифровка, характеристики

В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.

Химический состав

Сталь состоит из приблизительно:

• 98 % железа,
• 0,2 % углерода,
• 0,65 % марганца,
• от 0,05 до 0,015 % кремния,
• до 0,3 % хрома, никеля и меди вместе взятых.

Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.

Расшифровка стали С245

В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.

Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).

Свариваемость

Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле

Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.

Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.

Читать также: Отрезная пила по дереву своими руками

Пластичность

Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.

Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.

Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.

Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.

Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.

С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.

Коррозионная стойкость

Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.

С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.

Аналоги

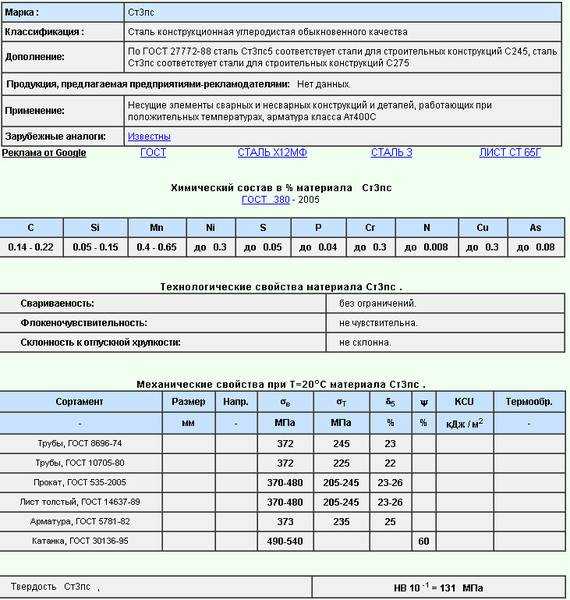

По ГОСТ 27772-88, марке С245 соответствуют стали:

• Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
• ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
• ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
• 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
• E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)

Применение

Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.

Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.

В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.

Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.

Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.

Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.

Рейтинг: 0/5 – 0 голосов

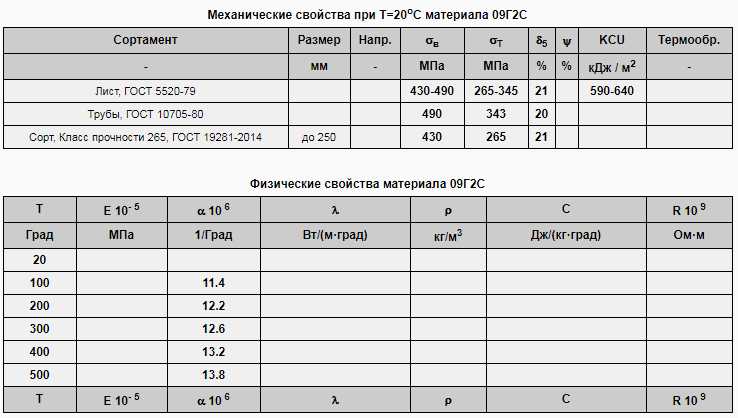

Сравнение механических свойств

Сплавы 09Г2С и 10Г2 имеют очень схожие механические характеристики. Они немного отличаются по вязкости и сопротивляемости к разрыву.

Хрупкость

Если сравнивать по этому параметру, то оба материала после обработки (отпуска) не становятся хрупкими. Их структура гарантирует стойкость при сильном нагревании, поэтому при проведении сварочных работ трещины возле сварного шва не образуются. Металлы сваривают без каких-либо ограничений газовой или электродуговой сваркой.

Вязкость

Параметр показывает способность поглощать энергию при деформации, разрушении из-за ударов. Показатель влияет на склонность к крошливости, ломкости. При сравнении ударной вязкости при температуре +20 градусов отличие сплавов ощутимо:

• горячедеформированные трубы из 10Г2 демонстрируют 1180 кДж/м2;
• листы из 09Г2С имеют показатель при таких условиях 590 кДж/м2.

Временное сопротивление разрыву

Точные значения по этому параметру зависят от вида продукции, изготовленной из металла. Его проверяют путем растяжения, когда изделие при деформации начинает разрушаться:

• Листы, трубы и пруток из 10Г2 при +20 градусах обладают временным сопротивлением в пределах 400-440 МПа. Относительное удлинение при разрыве составляет 21-29%.
• Металлопрокат из стали 09Г2С имеет сопротивление немного выше: от 430 до 490 МПа. Относительное удлинение — 20-21%.

Использование конструкционных материалов в географии

Конструкционные материалы играют важную роль в географии, так как они используются для создания различных сооружений, инфраструктуры и объектов, в том числе в строительстве дорог, мостов, зданий и прочих инженерных сооружений.

Конструкционные материалы подразделяются на несколько видов в зависимости от своих характеристик и свойств. В географии наиболее часто используются следующие конструкционные материалы:

1. Камень и кирпич — это одни из самых древних и известных конструкционных материалов, которые использовались для строительства различных зданий и сооружений в разных регионах мира. Камень и кирпич обладают высокой прочностью и долговечностью. Они часто используются при строительстве стен и фундаментов.
2. Бетон — это искусственный конструкционный материал, который широко используется в географии. Бетон состоит из цемента, песка, воды и щебня. Он отличается высокой прочностью, устойчивостью к воздействию воды и долговечностью. Бетон используется при строительстве дорог, мостов, зданий и других сооружений.
3. Стекло — это прозрачный конструкционный материал, который используется для создания оконных и дверных проемов, фасадов зданий и других элементов. Стекло обладает высокой прочностью, хорошей термической изоляцией и пропускает свет.
4. Металлы — это прочные и пластичные конструкционные материалы, широко используемые в географии. Металлы, такие как сталь, алюминий и железо, используются при создании каркасов зданий, мостов, трубопроводов и других конструкций.

В географии также активно используются комбинированные материалы, которые сочетают в себе свойства разных конструкционных материалов. Такие материалы обычно имеют более высокую прочность и легковесность, что делает их идеальными для создания различных сооружений и инфраструктуры.

Материал	Преимущества	Недостатки
Камень и кирпич	Высокая прочность Долговечность	Тяжелый вес Высокая стоимость
Бетон	Высокая прочность Долговечность Низкая стоимость	Впитывает воду Отсутствие термической изоляции
Стекло	Прозрачность Высокие эстетические качества	Хрупкость Высокая стоимость
Металлы	Прочность Пластичность Легковесность	Подвержены коррозии Высокая стоимость

Использование конструкционных материалов в географии позволяет создавать надежные и долговечные сооружения, способные справиться с различными климатическими и геологическими условиями. Выбор материала зависит от целей и требований конкретного проекта, а также от доступности и стоимости материала.

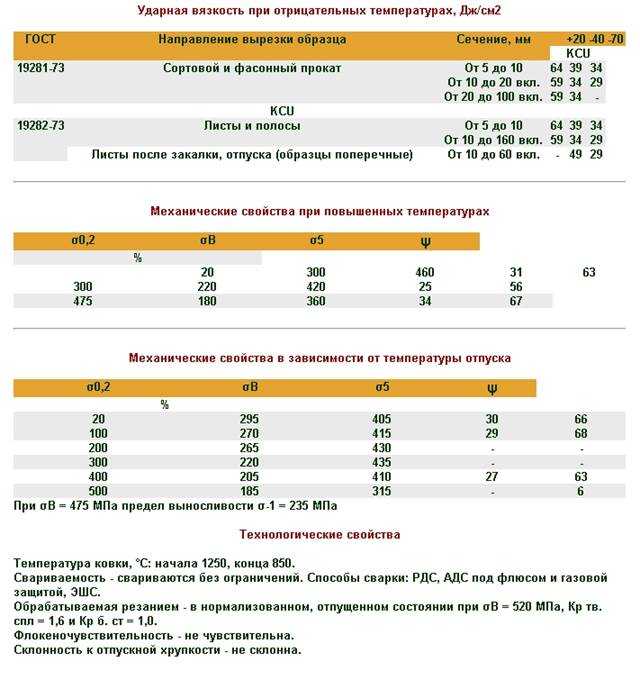

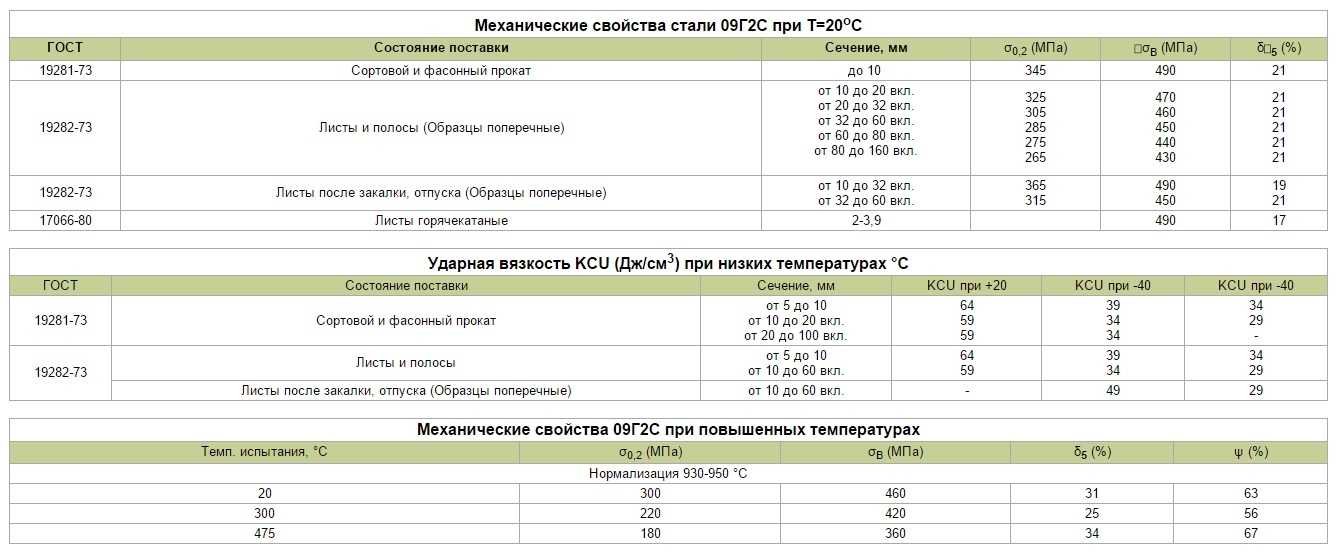

Механические свойства

Сталь 09г2с отличается высокой прочностью и твердостью, что обусловлено содержанием углерода и марганца. Ударная вязкость данного материала составляет , что позволяет использовать его в условиях низких температур.

Сталь С345 обладает также высокой прочностью, однако ее механические свойства зависят от процесса термической обработки. Ударная вязкость данного материала составляет , что обеспечивает его использование в условиях экстремальных нагрузок.

Области применения стали 09г2с включают строительство мостов, несущих конструкций, трубопроводов, а также производство листового металла.

Сталь С345 находит широкое применение в автомобильной и судостроительной промышленности, а также в производстве газопроводов и нефтепроводов.

Химический состав

Стандарт

C

S

P

Mn

Cr

Si

Ni

Fe

Cu

N

As

Al

V

Ti

Nb

Ce

TУ 14-1-1921-76

0.15-0.2

≤0.025

≤0.03

1.15-1.55

≤0.3

0.4-0.6

≤0.3

Остаток

≤0.3

≤0.012

≤0.08

≤0.05

—

≤0.03

—

≤0.03

TУ 14-1-1950-2004

≤0.2

≤0.02

≤0.025

≤1.55

≤0.3

≤0.6

≤0.3

Остаток

≤0.3

≤0.012

≤0.08

≤0.05

—

≤0.03

—

—

ГОСТ 19282-73

0.15-0.2

≤0.04

≤0.035

1.15-1.6

≤0.3

0.4-0.6

≤0.3

Остаток

≤0.3

≤0.008

≤0.08

≤0.05

—

≤0.03

—

—

TУ 14-3-1138-82

0.15-0.2

≤0.02

≤0.025

1.15-1.55

≤0.3

0.4-0.6

≤0.3

Остаток

≤0.3

—

—

0.015-0.05

—

—

—

—

TУ 14-158-146-2004

≤0.18

≤0.015

≤0.02

1.15-1.5

—

0.4-0.6

—

Остаток

—

≤0.012

—

—

≤0.08

—

≤0.07

—

TУ 14-3-1573-96

0.15-0.2

≤0.03

≤0.035

1.15-1.55

≤0.3

0.4-0.6

≤0.3

Остаток

≤0.3

≤0.012

—

—

—

—

—

—

Fe — основа. По ГОСТ 19282-73 допускается модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов. По ГОСТ 19281-89 и ГОСТ 19282-73 допускается допускается добавка алюминия и титана из расчета получения массовой доли в прокате алюминия — не более 0,050 %, титана — не более 0,030 %. По ГОСТ 5520-79 при выплавке стали из керченских руд допускается массовая доля мышьяка до 0,15 %, при этом массовая доля фосфора должна быть не более 0,030 %. По требованию потребителя массовая доля серы не должна превышать 0,025, 0,030 или 0,035 %, а фосфора 0,030 или 0,035 %. При выплавке стали в электропечах массовая доля азота должна быть ≤ 0,012 %. По ТУ 14-1-1921-76 вместо Се может быть введен Ca≤0,020%. По ТУ 14-1-1950-2004 химический состав представлен для стали марки 17Г1С-У. В стали марки 17Г1С-У производства ОАО «МК «Азовсталь», предназначенной для производства труб диаметром 1020 мм для транспортирования малосернистого газа, массовая доля серы не должна превышать 0,007%, фосфора — 0,020%. Для газонефтепроводов повышенной коррозионной стойкости с увеличенным ресурсом эксплуатации листы изготовляют из природнолегированной стали марки 17Г1С-У: — первой категории — с массовой долей хрома и никеля по 0,20-0,50%, фосфора — не более 0,030%; — второй категории — с массовой долей хрома и никеля по 0,20-0,50%, меди — 0,15-0,35% и фосфора — не более 0,030%. Сталь марки 17Г1С-У раскисляют алюминием и титаном, суммарная массовая доля которых (по ковшевой пробе) должна быть в пределах 0,015-0,075%, при этом массовая доля алюминия должна быть не более 0,06%. Для глобуляризации сернистых включений допускается присадка церия или кальция. Массовая доля церия или кальция не должна быть более 0,03% и 0,02% соответственно. Углеродный эквивалент должен быть не более 0,46, а для производства труб диаметром 1020 мм для транспортирования малосернистого газа, должен быть не более 0,42. По ТУ 14-3-1138-82 химический состав представлен для стали марки 17Г1С-У. Химический состав стали и эквивалент по углероду принимаются по сертификату завода-поставщика листового проката. В таблице указано допустимое остаточное содержание никеля, хрома, меди и алюминия. Допускается, для глобуляции сернистых включений, обработка стали добавками церия (до 0,03 %) и кальция (до 0,03 %) соответственно. В отдельных плавках допускается содержание марганца до 1,60 %, ванадия до 0,10 %, азота до 0,02 %. Допускается поставка отдельных плавок стали с суммарным содержанием остаточного алюминия и титана в пределах 0,010-0,060 % при условии обеспечения требуемых механических свойств. По ТУ 14-3-1573-96 химический состав приведен для стали марки 17Г1С. Сталь марки 17Г1С-У имеет отличие в химическом составе: С ≤ 0,20 %, Mn ≤ 1,55 %, Si ≤ 0,60 %, Al ≤ 0,060 %, S ≤ 0,020 %, P ≤ 0,025 %. Углеродный эквивалент для обеих марок Сэ ≤ 0,46 %. В отдельных плавках стали марки 17Г1С-У допускается: массовая доля марганца до 1,80 %, при этом Сэ ≤ 0,44; массовая доля ванадия ≤ 0,10 % и (или) ниобия ≤ 0,070 %. Суммарная массовая доля алюминия и титана в стали марки 17Г1С-У должна быть в пределах 0,015-0,075 %. По ТУ 14-158-146-2004 химический состав приведен по ковшевой пробе для 1-го уровня качества труб из стали марок 17Г1С, 17Г1С ПЛ-1, 17Г1С ПЛ-2, 17Г1С-У, предназначенных для производства труб класса прочности К52 и стали 17Г1С-У, для производства труб класса прочности К55. Ниобий и ванадий являются необязательными и вводятся в сталь по расчету при согласовании изготовителя с потребителем.

Как выбрать между сталью 345 и 09г2с

При выборе между сталью 345 и 09г2с следует учитывать различные характеристики и свойства этих материалов. В данной статье мы рассмотрим основные факторы, которые могут помочь вам принять решение.

Химический состав и маркировка

Сталь 345 и 09г2с имеют разный химический состав и маркировку. Сталь 345 содержит углерод (С) в концентрации от 0,17 до 0,24%, марганец (Мн) – от 0,50 до 1,40%, кремний (Си) – от 0,25 до 0,50%, а также медь (Cu), серу (S), фосфор (P) и некоторые другие элементы в определенных пропорциях.

09г2с, в свою очередь, также содержит углерод (С) в концентрации от 0,06 до 0,13%, а также марганец (Мн), кремний (Си) и примеси других элементов.

Механические свойства

Важным фактором при выборе между сталью 345 и 09г2с являются их механические свойства, такие как прочность на разрыв, предел текучести, удлинение при разрыве и т.д. Они могут отличаться в зависимости от конкретных условий эксплуатации и требований по применению материала.

Применение

Оба материала широко применяются в строительстве, металлургии, нефтегазовой промышленности и других отраслях. Однако конкретное применение зависит от требований проекта и условий эксплуатации.

Цена

Стоимость материала также может оказать влияние на выбор между сталью 345 и 09г2с. Цена может зависеть от множества факторов, включая спрос, предложение и базовую стоимость производства.

Заключение

Окончательное решение о выборе между сталью 345 и 09г2с должно быть основано на конкретных требованиях проекта, условиях эксплуатации, бюджете и других факторах. Рекомендуется проконсультироваться с инженерами и специалистами, чтобы выбрать наиболее подходящий материал для вашего проекта.

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с – расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С – обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

  *после марки стали (через тире) пишется категория (пример: 09Г2С-12). Категория обозначает на какие нормируемые характеристики был испытан металлопрокат.

Таким образом расшифровка 09г2с наглядно выглядит так:

Элемент	Содержание, %
C (углерод)	до 0,12
Si (кремний)	0,5 – 0,8
Mn (марганец)	1,3- 1,7
Ni (никель)	до 0,3
S (сера)	до 0,04
P (фосфор)	до 0,035
Cr (хром)	до 0,3
N (азот)	до 0,008
Cu (медь)	до 0,3
As (мышьяк)	до 0,08
Fe (железо)	96-97

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88). Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

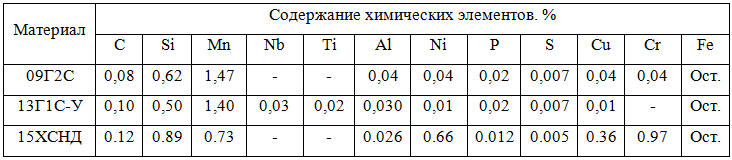

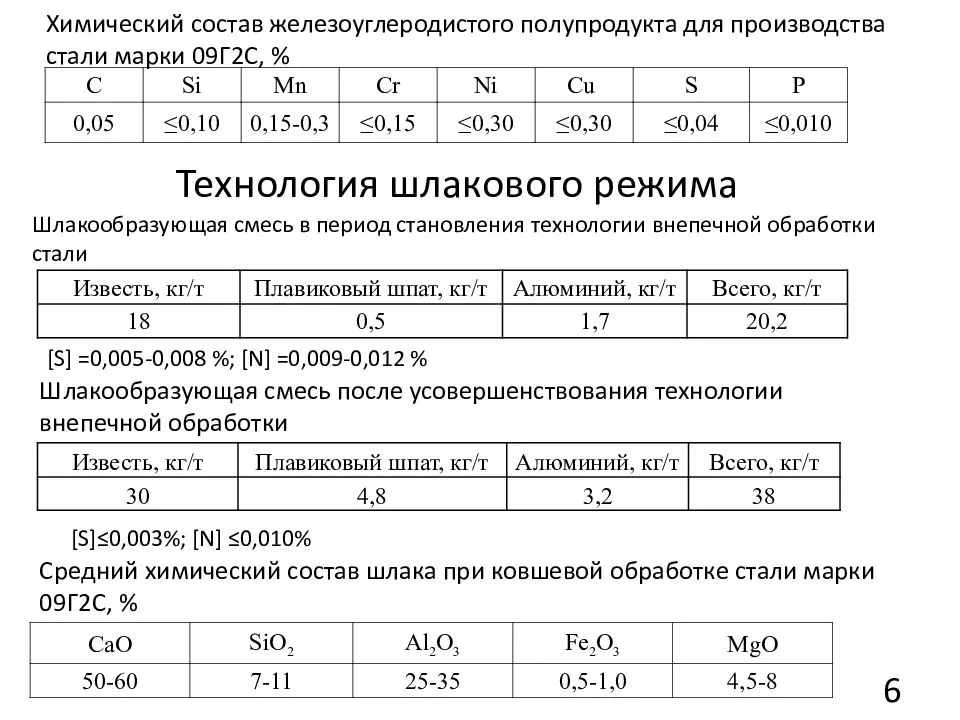

Химический состав стали 09Г2С

Подробный химический состав выглядит примерно следующим образом:

Углерод	< 0,12
Кремний	0,5 — 0,8
Марганец	1,3 — 1,7
Никель	< 0,3
Сера	< 0,035
Фосфор	< 0,03
Хром	< 0,3
Ванадий	< 0,12
Азот	< 0,008
Медь	< 0,3
Мышьяк	< 0,08
Железо	~ 97

Преимущества и недостатки применения 09Г2С

Как уже отмечалось ранее, сталь 09Г2С весьма универсальна и доступна, но если рассматривать её достоинства подробнее, то можно выделить следующие моменты:

• она достаточно прочна;
• срок эксплуатации при нормальных условиях составляет больше 30 лет;
• способна выдерживать температуры от -70 до 425 градусов Цельсия не теряя своих свойств;
• не склонна к отпускной хрупкости, а также не флокеночувствительна;
• отлично показывает себя при сварке;
• достаточно хорошо показывает себя при механических воздействиях;
• хорошо поддается всем видам обработки.

Из недостатков сплава можно выделить только один критический – это её плохое сопротивление коррозионным процессам.

Область применения

Применяется сплав марки 09Г2С в таких областях как:

• выпуск продукции для строительной отрасли, к которой предъявляются высокие требования к износу;
• изготовление трубопроводной продукции для возведения систем в условиях резких перепад температур;
• автомобилестроение;
• в качестве исходника для оборудования химической промышленности и т.д.

Одним из самых востребованных видов стали 09Г2С является листовая горячекатаная.

Выбор — материал — трубопровод

Выбор материала трубопровода и способа изготовления труб ( катаные, холоднотянутые, электросварные с прямым или спиральным швом) определяется нормативными документами и зависит от условий, при которых эксплуатируется трубопровод.
 

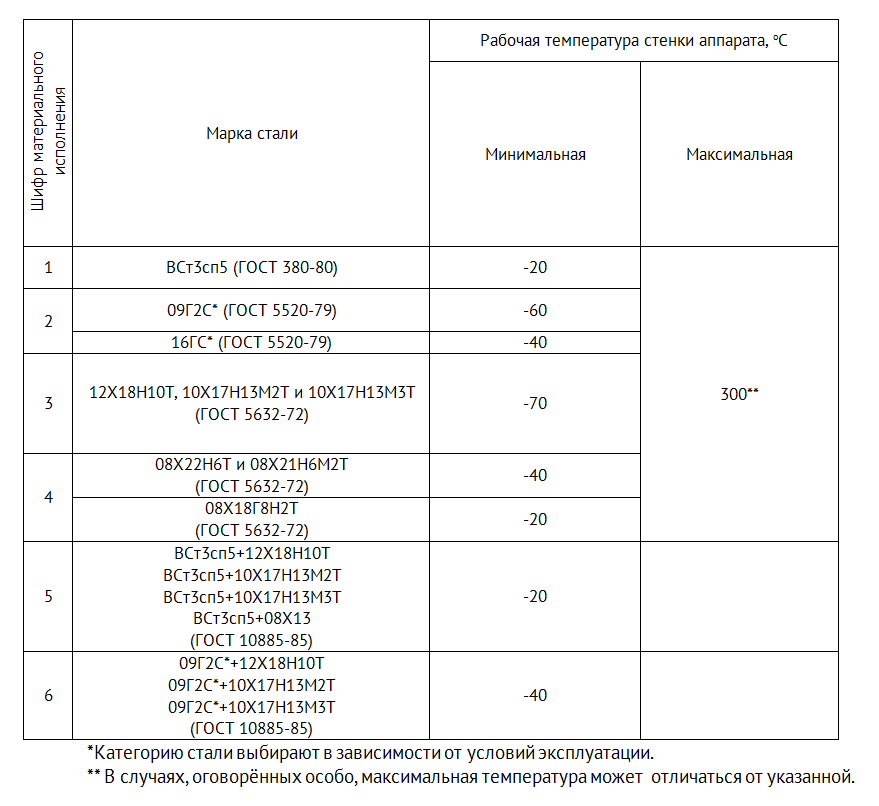

Выбор материала трубопровода по температурному параметру рекомендуется проводить, исходя из рабочей температуры транспортируемой среды.
 

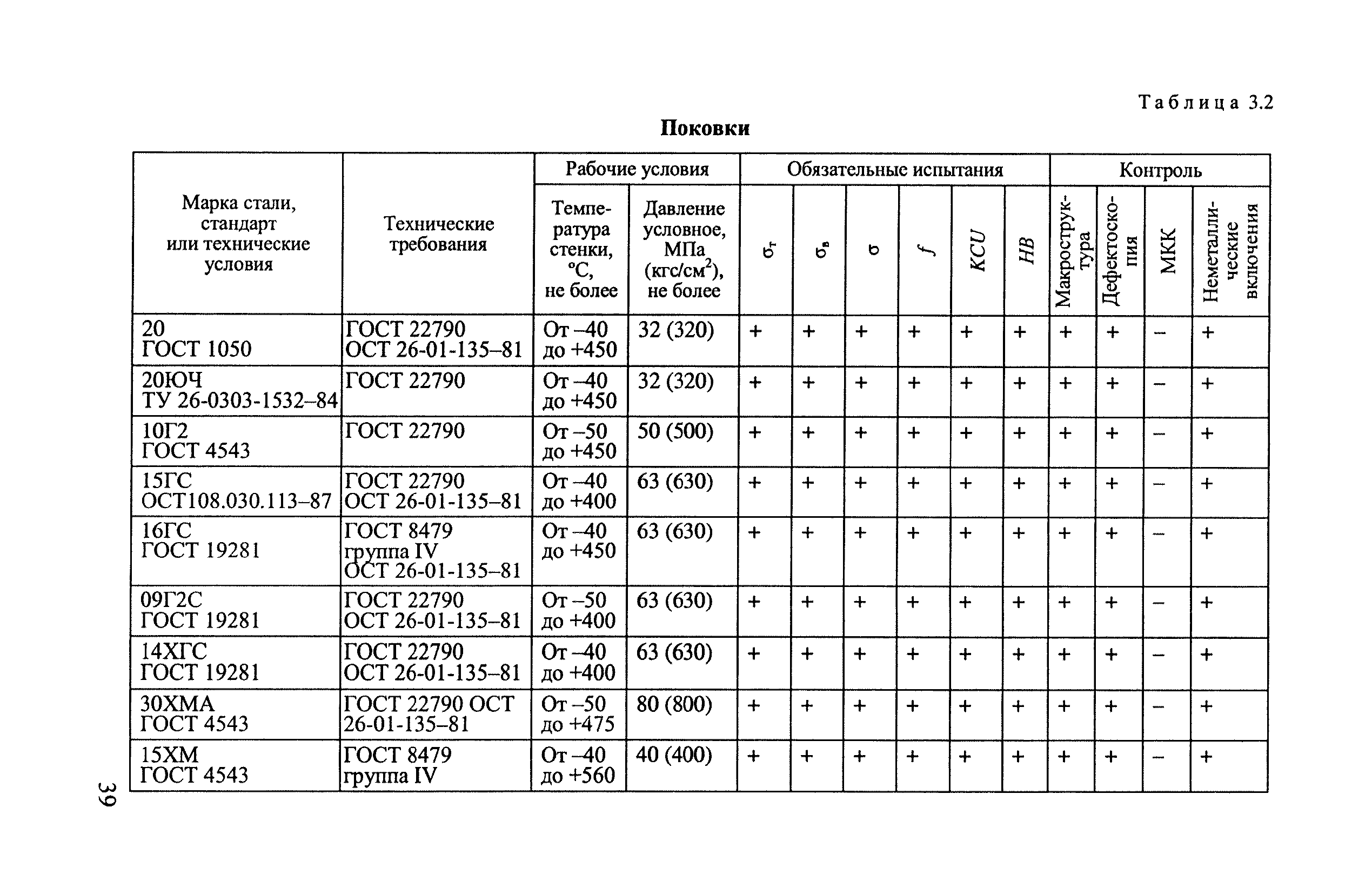

Выбор материала трубопроводов и арматуры должен производиться с учетом требований к качеству и характеристики транспортируемой среды.
 

Выбор материала трубопровода производят на основе учета технико-экономических показателей, химической стойкости, атмосферостойкости ( табл. 4.1), материала труб, соединительных деталей, арматуры и уплотнительных элементов, температуры транспортируемого вещества, максимального рабочего давления и других факторов.
 

Это следует учитывать при выборе материала трубопровода высокого давления.
 

Влияние коррозии и эрозии обычно бывает определяющим фактором при выборе материала трубопровода.
 

Образцы нефтегазопроводных сталей испытывали также на склонность к водородному растрескиванию ( ВИР) — НК согласно стандарту NACE ТМ-02-84 , поскольку такой тест обязателен при выборе материала трубопроводов, транспортирующих продукты с примесью сероводорода.
 

Образцы нефтегазопроводных сталей испытывали также на склонность к водородному растрескиванию ( ВИР) — HIC согласно стандарту NACE ТМ-02-84 , поскольку такой тест обязателен при выборе материала трубопроводов, транспортирующих продукты с примесью сероводорода.
 

Установка микродозирования пероксида водорода.

Рекомендуется также обращать внимание на точность приготовления и поддержания концентраций растворов при хранении. Существенное влияние на концентрацию пероксида водорода оказывает выбор материала трубопроводов

При транспортировке пероксида водорода по фторопластовой трубке диаметром 6 — 8 мм и длиной до 5 м снижения концентрации не наблюдается.
 

С повышением температуры рабочей среды наибольшее допустимое рабочее давление снижается. Таким образом, условное давление служит для выбора материала трубопровода в зависимости от рабочего давления и температуры среды.
 

Наибольшее давление, при котором допускается работа данного трубопровода, зависит от рабочей температуры среды. Наибольшее допустимое рабочее давление среды при ее температуре до 200 С называют условным давлением. С повышением температуры рабочей среды наибольшее допустимое рабочее давление снижается. Таким образом, условное давление служит для выбора материала трубопровода в зависимости от давления и температуры среды.
 

Факторы, которые следует учитывать при выборе строительных материалов

Тип конструкции

Выбор строительных материалов будет варьироваться в зависимости от типа здания. Например, если конструкция является несущей конструкцией, выберите кирпичи наилучшего качества для строительства, потому что кирпичи в несущей конструкции являются основным несущим элементом. В магазине пиломатериалов выберите необходимые материалы для строительства.

Другой пример: если строение представляет собой жилую кухню, выбирайте устойчивую к брызгам и царапинам декоративную плитку, такую как мозаичная плитка, в то время как для коммерческой кухни выбирайте высокопрочную плитку, такую как карьерная плитка для строительства. Аналогичным образом, выберите наилучший строительный материал в зависимости от типа конструкции.

Требования к производительности

Следующим фактором, который следует учитывать при выборе стройматериалов в Орехово-Зуево, являются требования к эксплуатационным характеристикам, ожидаемые от материала. Исходя из того, что должен делать этот материал, мы хотели бы знать, какими техническими свойствами он должен обладать, такими как прочность, вес, теплопроводность, звукоизоляция, долговечность.

Например, для высоких зданий требуются более тонкие легкие блоки, чтобы уменьшить вес конструкции, в то время как жилые и библиотечные здания требуют более толстых и звуконепроницаемых кирпичей и блоков.

Экономическая эффективность

Стоимость является серьезной проблемой для всех заинтересованных сторон, участвующих в проекте. При выполнении других требований товары с более низкой ценой будут иметь приоритет над другими товарами.

Некоторыми из экономически эффективных материалов являются производственный песок или М-песок, кирпичи из летучей золы, цемент из КПП, кровельные листы и т.д.,

Доступность строительных материалов

Доступность играет важную роль при выборе строительных материалов. Транспортные расходы ниже, если материалы доступны на месте. Материалы можно приобрести в небольших количествах, исходя из удобства.

Климат

Климат играет важную роль в некоторых областях. Например, в местах с низким уровнем солнечного света, стекло может быть использовано в качестве основного строительного материала для привлечения большего количества солнечного света в здание. Для хорошей вентиляции можно использовать большие открытые окна. Таким образом, климат является одним из определяющих факторов при выборе конкретных строительных материалов для зданий.

Экологические причины

Окружающая среда — это то, что мы, люди, до сих пор игнорировали, когда речь заходит о строительной отрасли

Но за прошедшие десятилетия мы начали осознавать важность выбора экологически чистых материалов, которые меньше загрязняют окружающую среду. Строительная промышленность является одним из основных загрязнителей окружающей среды
