5.4. Нанесение размеров, уклонов, отметок и надписей
5.4.1. Линейные размеры на чертежах указывают без обозначения единиц длины:
— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
— в миллиметрах — на всех остальных видах чертежей.
5.4.2. Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2 — 4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0 — 3 мм.
При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.
5.4.3. Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком «¯», выполненным сплошными тонкими линиями с длиной штрихов 2 — 4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
|
Рисунок 5 |
Рисунок 6 |
«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-».
Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.
5.4.4. На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).
Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.
На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.
Рисунок 7
5.4.5. Номера позиций или марки элементов наносят на полках линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений, рядом с изображением — без линии-выноски или в пределах контуров изображенных элементов в соответствии с рисунком 8.
Рисунок 8
Линию-выноску, как правило, заканчивают точкой. Если линия-выноска отводится от линии, обозначающей поверхность, то ее заканчивают стрелкой. При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

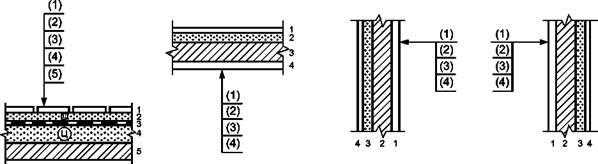

5.4.6. Выносные надписи к многослойным конструкциям выполняют в соответствии с рисунком 9.
Рисунок 9
Примечание — Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.
5.4.7. Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть в 1,5 — 2 раза больше размера цифр размерных чисел, применяемых в том же графическом документе.
Проектирование и конструирование в автомобилестроении
Автомобилестроение – это отрасль машиностроения, которая занимается разработкой, проектированием и производством автомобилей. Проектирование и конструирование в автомобилестроении играют ключевую роль в создании современных автомобилей, обеспечивая их функциональность, безопасность и эффективность.
Процесс проектирования и конструирования автомобиля
Процесс проектирования и конструирования автомобиля включает несколько этапов:
- Анализ требований и концептуальное проектирование: на этом этапе определяются требования к автомобилю, его назначение, характеристики и особенности. Затем разрабатывается концепция автомобиля, которая включает в себя общую структуру, компоненты и системы.
- Проектирование деталей и систем: на этом этапе разрабатываются детали и системы автомобиля, такие как двигатель, подвеска, трансмиссия, электрическая система и другие. Для каждой детали или системы проводятся расчеты, моделирование и анализ, чтобы обеспечить их работоспособность и эффективность.
- Изготовление прототипа: после проектирования деталей и систем создается прототип автомобиля. Прототип используется для проверки работоспособности, надежности и безопасности автомобиля. По результатам испытаний вносятся изменения и улучшения в конструкцию.
- Производство и сборка: после утверждения конструкции автомобиля начинается его производство и сборка. Детали и компоненты изготавливаются и собираются в заводских условиях. Затем автомобиль проходит испытания и контроль качества перед выпуском на рынок.
Особенности проектирования и конструирования автомобиля
Проектирование и конструирование автомобиля имеют свои особенности:
Интеграция различных систем: автомобиль состоит из множества систем, таких как двигатель, подвеска, трансмиссия, электрическая система и другие. При проектировании необходимо учесть взаимодействие и интеграцию этих систем для обеспечения работоспособности и эффективности автомобиля.
Безопасность: автомобиль должен быть безопасным для пассажиров и окружающих
При проектировании уделяется особое внимание системам passivной и активной безопасности, таким как подушки безопасности, системы стабилизации и тормозные системы.
Экологические требования: современные автомобили должны соответствовать экологическим требованиям, таким как нормы выбросов и энергоэффективность. При проектировании учитываются различные технологии и решения для снижения вредного воздействия на окружающую среду.
Инновации и новые технологии: автомобильная отрасль постоянно развивается, и проектирование автомобилей включает в себя поиск и внедрение новых технологий и инноваций
Это может быть связано с разработкой электромобилей, автономных систем или новых материалов и конструкций.
Таким образом, проектирование и конструирование в автомобилестроении играют важную роль в создании современных автомобилей, обеспечивая их функциональность, безопасность и эффективность.
Скорость и эффективность работы
Одним из основных преимуществ СПДС перед ЕСКД является скорость и эффективность работы. В СПДС, благодаря использованию специализированного программного обеспечения, процессы проектирования и документирования выполняются намного быстрее и эффективнее, чем в ЕСКД.
СПДС позволяет автоматизировать множество рутинных и повторяющихся задач, что существенно сокращает время, затрачиваемое на разработку проектной и конструкторской документации. Благодаря возможности создания шаблонов и библиотек символов, проектировщики могут быстро создавать и редактировать чертежи, избегая лишних трат времени на поиск и вставку элементов.
Кроме того, в СПДС можно легко осуществлять взаимодействие и совместную работу нескольких специалистов над одним проектом. Все изменения и обновления вносятся в режиме реального времени, что повышает эффективность командной работы и сокращает время на согласование и исправление ошибок.
Важно отметить, что использование СПДС позволяет значительно сократить количество ошибок и недоработок в проектной и конструкторской документации. Автоматические проверки и контроль соответствия всех элементов и параметров помогают избежать ошибок, которые могут привести к серьезным проблемам и затратам на исправление
Итак, скорость и эффективность работы являются важными преимуществами СПДС перед ЕСКД, позволяющими существенно сократить время и усилия, затрачиваемые на разработку проектной и конструкторской документации, а также повысить качество и надежность результатов.
Выбор и расчет материалов и компонентов изделия
При конструировании изделия одной из важных задач является выбор и расчет материалов и компонентов, которые будут использоваться для его создания. Этот процесс требует анализа различных факторов, таких как свойства материалов, их стоимость, доступность на рынке и т.д.
Одним из основных критериев при выборе материалов являются их свойства. Инженерам необходимо учитывать такие факторы, как прочность, устойчивость к коррозии, теплопроводность, теплостойкость и многие другие. В зависимости от назначения изделия определенные свойства могут оказаться более приоритетными, чем другие. Например, при создании легких автомобилей преобладает потребность в материалах с низкой плотностью и высокой прочностью.
Кроме того, при выборе материалов необходимо учитывать их стоимость. Некоторые материалы могут быть очень дорогими или иметь высокую стоимость обработки, поэтому инженерам приходится искать баланс между качеством материала и его стоимостью.
Доступность на рынке — еще один важный фактор при выборе материалов и компонентов. Некоторые материалы или компоненты могут иметь ограниченную доступность или они могут быть произведены только в определенных регионах. Поэтому инженерам нужно искать альтернативные решения или использовать другие материалы, чтобы справиться с этой проблемой.
В процессе выбора материалов и компонентов инженеры также проводят расчеты, чтобы убедиться, что они соответствуют требованиям и техническим характеристикам изделия. Например, они могут расчитывать напряжения и деформации в материалах при различных условиях эксплуатации. Это позволяет определить, насколько надежным будет изделие и как долго оно будет служить.
Кроме того, при выборе материалов и компонентов важно учитывать их совместимость друг с другом. Они должны обладать схожими свойствами и характеристиками, чтобы обеспечить эффективное функционирование изделия
Также необходимо учитывать возможность взаимозаменяемости компонентов, чтобы облегчить процесс сборки и обслуживания изделия.
В целом, выбор и расчет материалов и компонентов является сложным и ответственным процессом, который требует учета множества факторов. Правильный выбор материалов и компонентов позволяет создать изделие, которое будет отвечать требованиям и ожиданиям потребителей, иметь высокую надежность и долгий срок службы.
проектирование жилых зданий конструкции жилых зданий
Проектирование
жилых зданий – это комплекс работ, направленных на создание комфортных
и эргономичных пространств для жизни и проживания людей. Одной из ключевых
задач при проектировании жилых зданий является разработка конструкций,
которые обеспечат не только надежность и прочность здания, но и удобство
проживания его обитателей.
При проектировании конструкций жилых зданий необходимо учитывать
множество факторов. Одним из главных является выбор материалов, из которых
будут изготовлены стены, перекрытия, кровля и другие элементы здания
Важно учитывать свойства материалов, их стойкость к воздействию окружающей
среды, огнестойкость, энергоэффективность и т.д
Конструкции жилых зданий должны обеспечивать максимальную жилую площадь,
минимальное количество несущих элементов, а также учитывать факторы
безопасности и экологии. Кроме того, необходимо разрабатывать конструкции,
которые обеспечат звукоизоляцию и теплоизоляцию здания. Это позволит
снизить затраты на отопление и кондиционирование воздуха, а также усилить
уровень комфорта для жильцов.
Опытные
специалисты, занимающиеся проектированием жилых зданий, могут предложить
различные варианты конструкций, подходящие для конкретных объектов.
Они могут использовать самые передовые технологии и материалы, которые
обеспечат высокие показатели по прочности, теплоизоляции и звукоизоляции.
Профессиональный подход к проектированию конструкций позволит создать
здания, которые будут не только безопасны и надежны, но и максимально
комфортны для живущих в них людей.
В компании, которая занимается проектированием жилых зданий, работают
профессионалы, которые обладают необходимыми знаниями и опытом для того,
чтобы удовлетворить все потребности заказчиков. Они готовы предложить
индивидуальный подход к каждому проекту, учитывая все требования и пожелания
клиентов. Благодаря профессионализму и качеству работ, они обеспечат
наилучшие результаты при проектировании жилых зданий и конструкций.
При проектировании
жилых зданий конструкции должны быть прочными и устойчивыми к нагрузкам,
которые могут возникнуть в процессе эксплуатации здания. Конструктивные
элементы, такие как стены, колонны, балки, перекрытия и кровли, должны
быть выполнены из качественных материалов и иметь достаточную толщину
и прочность.
Кроме того, конструкции должны обеспечивать надежную звукоизоляцию
и защиту от пожара. Для этого в здании должны быть установлены специальные
системы противопожарной защиты и звукоизоляции.
При проектировании жилых зданий также учитываются эстетические требования,
что включает в себя выбор цветов и стилей, элементов декора и фасадов.
Важным аспектом является оптимизация использования материалов и ресурсов,
которые используются для строительства здания. Это позволяет не только
сократить затраты на строительство, но и снизить воздействие на окружающую
среду.
Также
при проектировании жилых зданий учитываются требования доступности для
лиц с ограниченными физическими возможностями. Для этого в здание должны
быть включены специальные устройства, такие как лифты, поручни и специальные
пандусы.
Наконец, при проектировании жилых зданий необходимо учитывать требования
к комфорту и безопасности жильцов, что включает в себя проведение вентиляции,
освещения и отопления здания. Также необходимо учитывать требования
к электрооборудованию и системам водоснабжения в здании.
проектирование строительных конструкций
Проектирование
является одним из важных этапов в строительстве. Именно проект определяет
как будет выглядеть здание, какие материалы будут использоваться и какие
конструкции будут применены. В случае строительных конструкций, проектирование
играет особенно важную роль.
Проектирование строительных конструкций включает в себя проектирование
фундамента, стен, крыши и других элементов конструкций. При этом обязательно
учитываются все нормативные требования и стандарты, в том числе сейсмостойкость
и надежность конструкций.
Проектирование строительных конструкций начинается с определения
требований к зданию. На этом этапе учитываются назначение здания, количество
этажей, типы помещений и другие факторы. Затем проектируется фундамент,
который должен обеспечивать грунтовую устойчивость и надежность всей
конструкции.
После этого проектируются стены и перегородки, которые определяют
форму и размеры помещений. На этом этапе учитываются дополнительные
факторы, такие как шумоизоляция, теплоизоляция и пожарная безопасность.
Затем
проектируется крыша, которая должна обеспечивать надежную защиту от
осадков и других природных воздействий. На этом этапе учитываются такие
факторы, как склоны крыши, материалы, используемые для покрытия, и системы
водоотвода.
Проектирование строительных конструкций также включает в себя проектирование
систем отопления, вентиляции и кондиционирования воздуха, систем электроснабжения
и водопровода. Все эти системы должны соответствовать нормам и стандартам,
обеспечивать комфортную жизнь в здании, а также обеспечивать экономичное
использование энергоресурсов.
В итоге, правильное проектирование строительных конструкций является
залогом надежности, долговечности и комфортной эксплуатации здания.
Компания, обладает опытом и знаниями, чтобы создать проект, который
будет соответствовать всем требованиям заказчика и обеспечивать комфортную
жизнь в здании.
Проектирование
строительных конструкций — это процесс разработки и создания проектной
документации на элементы зданий, сооружений и других объектов. Проектирование
строительных конструкций включает в себя расчет и проектирование оснований,
фундаментов, стен, перекрытий, кровель, металлических и бетонных конструкций,
а также системы вентиляции, отопления, электроснабжения и других инженерных
систем.
Проектирование строительных конструкций проводится для обеспечения
безопасности объекта, его долговечности и эффективности использования.
В процессе проектирования учитываются соответствующие нормы и стандарты
по безопасности, строительным материалам, технологии и экономике.
Проектирование строительных конструкций нужно начинать с определения
основных характеристик объекта — его назначения, размеров, сроков строительства,
стандартов и нормативов. Затем происходит расчет и проектирование фундаментов,
а затем все остальные элементы объекта, учитывая их взаимодействие и
влияние на общую конструкцию.
В процессе проектирования строительных конструкций важно учесть все
особенности объекта и выбрать соответствующие материалы, технологии
и инженерные системы для обеспечения его эффективности и безопасности
5.1. Общие положения
Обзор конструирования изделий: важность и специфика
Конструирование изделий является важной и неотъемлемой частью процесса проектирования и разработки новых продуктов. Оно заключается в создании оптимальной конструкции изделия, учитывая его предназначение, функциональные требования, технологические возможности и экономические аспекты
Основная цель конструирования изделий — обеспечение их эффективности, надежности, функциональности, экономичности и экологичности. Для достижения этих целей конструктору приходится решать ряд задач и выполнять определенные этапы работы.
Первоначально конструктор анализирует требования заказчика и ставит задачи, связанные с созданием нового изделия или модификацией существующего. Затем происходит процесс проектирования, который включает в себя разработку формы и конструкции изделия.
Специфика конструирования изделий также заключается в учете технических, экономических и организационных аспектов. Конструктор должен уметь выбирать оптимальные материалы, размеры и формы деталей, а также оптимизировать технологические процессы. Важным аспектом является также учет требований к стандартам и нормам безопасности.
При проектировании изделий конструктор использует специальные программы и технические средства, которые позволяют провести расчеты, моделирование и анализ предполагаемого приемлемого решения. В результате работы конструктора создается техническая документация, на основе которой изделие может быть изготовлено и внедрено в производство.
Таким образом, конструирование изделий — это сложный и ответственный процесс, который требует знаний и умений в различных областях. Оно призвано обеспечить создание эффективных, надежных и экономически целесообразных продуктов, удовлетворяющих потребностям и ожиданиям пользователей.
проектирование деревянных конструкций
Проектирование деревянных конструкций – это многогранный и творческий
процесс, который требует от проектировщика глубокого знания материала,
особенностей его использования и технических возможностей. Дерево –
уникальный материал, которым в течение многих веков пользовался человек,
строя из него дома, мосты, храмы и башни. Сегодня использование дерева
в строительстве только возрастает, и проектирование деревянных конструкций
становится востребованным направлением инженерной деятельности.
Проектирование деревянных конструкций – это сложный процесс, который
включает в себя множество этапов. Начиная со сбора и анализа исполнительной
документации, и заканчивая разработкой рабочих чертежей, созданием моделей
и расчетами силовых параметров конструкций. Важным этапом проектирования
является выбор древесины, которая будет использоваться в конструкции.
Среди наиболее популярных пород дерева для проектирования конструкций
можно выделить лиственницу, дуб, сосну и ель.
Проектирование деревянных конструкций предполагает использование
разных типов соединений: металлические, деревянные, клеевые и другие
Кроме того, важно определить способ обработки деревянных элементов,
чтобы обеспечить надежность и долговечность конструкции. В процессе
проектирования учитываются также климатические условия, зона строительства,
возможные нагрузки и прочие факторы, которые могут влиять на качество
и безопасность конструкции
Проектирование деревянных конструкций – это искусство создания уникальных
и красивых объектов, которые будут служить своим владельцам многие годы.
Дерево – это природный материал, обладающий высокой прочностью, жаростойкостью
и аккустическими свойствами. Поэтому, если вы хотите построить дом,
террасу, беседку или другой объект, который будет выглядеть естественно
и неповторимо, обратитесь к специалистам нашей компании. Мы предоставим
вам профессиональную помощь в проектировании деревянных конструкций
любой сложности и гарантируем высокое качество и надежность наших работ.
Проектирование деревянных конструкций представляет собой процесс
создания устойчивых и безопасных конструкций из дерева для использования
в различных типах зданий. Этот процесс включает в себя расчеты и дизайн,
а также учет требований к прочности, устойчивости, экологичности и эстетическому
внешнему виду. Ниже приведены некоторые этапы процесса проектирования
деревянных конструкций.
- Изучение требований к конструкции: проектирование начинается
с изучения требований к конструкции, которые могут включать в себя
нагрузки, необходимые размеры, статическую стабильность и другие
факторы. - Расчеты: следующий шаг — расчеты и анализ нагрузок на конструкцию,
а также расчеты прочности и устойчивости. - Выбор материала: дерево может быть использовано в качестве материала
для основных элементов конструкции, таких как балки, столбы и доски. - Дизайн: дизайн конструкции из дерева может варьироваться от
традиционного до современного стиля, и должен соответствовать требованиям
заказчика и быть адаптированным к условиям использования. - Реализация: после того, как проект был разработан и выполнены
необходимые расчеты, конструкция может быть реализована специалистами.
Проектирование деревянных конструкций может быть осложнено некоторыми
факторами, такими как изменение размеров древесины из-за воздействия
влаги, изменчивость качества материала и т.д. Однако, инженеры-деревообработчики
могут справиться с этими проблемами и разработать устойчивые конструкции,
которые будут выглядеть красиво, безопасно и долговечно.
