Требования ГОСТ
Основные требования ГОСТ 6111-52:
- отклонение оси базовой плоскости к номинальному диаметру по величине не должно превышать резьбовой шаг;
- положение базовой плоскости задаётся расстоянием от торца заготовки;
- диаметры конической резьбы располагаются в единой основной плоскости, определяются расчётным сечением;
- длина наружной резьбы l2 определяется на основе проверки среднего диаметра соответствующим кольцевым калибром, а внешней — пробкой;
- при навинчивании труб и муфт номинальных размеров плоскость резьбы должна совпадать с торцевой частью муфты;
- количество витков на большом диаметре конуса не должно быть менее двух;
- длина от базовой плоскости до торцевой части трубки может быть уменьшена, но при этом соответствовать другим требованиям стандарта;
- образующие конуса с осевой линией должны составлять угол 1047’24”.

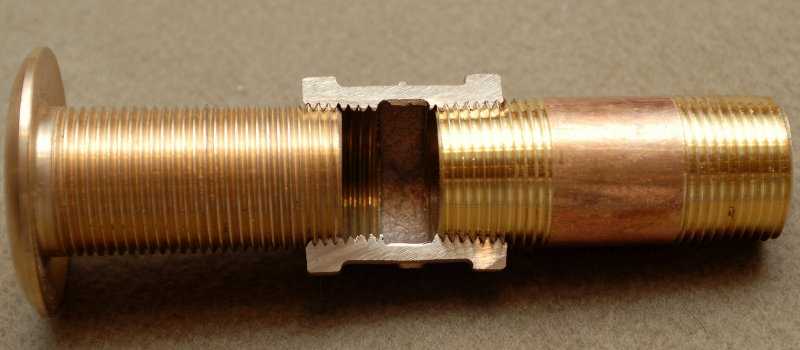

Коническая резьба по ГОСТу (Фото: Instagram / metall_detal)
Требования ГОСТ 6211-81
Величины среднего d2 и внутреннего d1 диаметров должны быть вычислены по формулам:
d2=d-0,640327•P;
d1=d-1,280654•P;
где d — наружный диаметр;
P — шаг.
- длина внутренней резьбы должна составлять 0,8(l1-Δ1l2), где Δ1l2 — величины, указанные в Таблице 2, ГОСТ 6211-81;
- расстояние ввинчивания наружной на внутреннюю резьбу должно составлять l1+Δ1l2;
- смещение базовой плоскости величина суммарная, определяется шагом, углом наклона профиля, углом конуса, средним диаметром;
- допуски по среднему диаметру указаны в Таблице 3, ГОСТ 6211-81.
1. Что из себя представляет алюминиевая фольга? ⇑
Дорадо в фольге в духовке с лимоном
Сегодня трудно себе представить человека, который бы никогда не сталкивался с фольгой. Этот материал плотно вошел в нашу повседневную жизнь. Мы видим фольгу, разворачивая плитку шоколада, открывая пачку какао-порошка или коробку сладостей. Фольга нашла широкое применение в медицине, строительстве, кулинарии, творчестве и других сферах. Алюминиевая фольга давно стала привычным атрибутом на любой кухне. Так что же она из себя представляет?
Фольга — это тончайший металлический лист, толщина которого может варьироваться от 0,0001 до 0,2 мм. Он очень податлив и пластичен, а производиться может из алюминия, меди, золота, серебра и других металлов. С чем из этого вы чаще всего сталкивались? Правильно, с алюминиевой фольгой! Поэтому речь пойдет именно о ней.
У каждой хозяйки непременно найдется серебряный рулон на кухне. Это пищевая фольга, толщина которой не более 0, 2мм.
Достоинства:
- абсолютно нетоксичный и экологически безопасный материал;
- безвреден при контактах с продуктами питания;
- не придает никаких посторонних запахов и привкусов;
- обладает отличной теплопроводностью;
- стойкость к высоким температурам (не плавится даже при 600 градусах);
- позволяет готовить без добавления масла и других жиров.
Преимущества и недостатки резьб NPT и NPTF
Резьба NPT
Резьба NPT (National Pipe Thread) имеет широкое применение в области изготовления труб и арматуры для транспортировки жидкостей и газов. Её главным преимуществом является простота и быстрота установки, что делает её популярным выбором международных компаний. Кроме того, резьба NPT имеет хорошее уплотнение и герметичность, что позволяет использовать её для переноса коррозионных и кислых жидкостей.
Однако, у резьбы NPT есть и недостатки. В первую очередь, она не гарантирует точности соединения между трубами, что может привести к потерям давления или утечкам. Кроме того, установка резьбы NPT требует дополнительных инструментов и знаний, чтобы добиться качественного результата.
Резьба NPTF
Резьба NPTF (National Pipe Thread Fuel) является изменённой версией NPT, разработанной для улучшения её характеристик. Она главным образом используется для соединения труб и арматуры в системах высокого давления или если необходима точность соединения.
Основным преимуществом резьбы NPTF является её точность соединения между трубами, что уменьшает потери давления и утечки. Кроме того, системы, использующие резьбу NPTF, не требуют дополнительных устройств для уплотнения соединения.
Однако, резьба NPTF требует более тщательной установки и дороже по стоимости, чем обычная резьба NPT. Кроме того, она не имеет универсальности и не может быть использована с большинством обычных труб и арматуры.
| Резьба NPT | Резьба NPTF |
|---|---|
| Простота и быстрота установки | Точность соединения |
| Хорошее уплотнение | Не требуется дополнительных устройств для уплотнения |
| Нет точности соединения | Требует более тщательной установки |
| Распространенная и универсальная | Дороже по стоимости |
| Дешевле по стоимости | Не может быть использована с большинством обычных труб и арматуры |
Параметры соединения
Минимальный диаметр трубной резьбы составляет 1/16″ что соответствует 7,72 мм, максимальный — 6″ или 163,8 мм. Всего существует 16 типоразмеров, в зависимости от наружного диаметра соединения который измеряется по верхним гребням. Внутренний диаметр определяется по нижним точкам в противолежащих концах гребня.
Ещё одной ведущей характеристикой является шаг нарезки, который определяется дистанцией между соседними вершинами резьбы или впадинами. Шаг является одинаковым на любом отрезке соединения и измеряется количеством витков на один технический дюйм равный 25,4 мм. Данная характеристика также зависит от высоты профиля и равна половины разницы между внутренним и наружным диаметром.
Разница между дюймовой и метрической резьбой
В российских изделиях может применяться резьба, величина которой выражена как в миллиметрах, так и в дюймах. Единица измерения – не единственное различие между видами нарезки. Их характеризует обозначение на корпусе или в чертеже и допустимый угол при вершине зубцов. Кроме того, дюймовая нарезка может быть английского (BSW) или американского (UNC) образца, что меняет ее размеры.
Согласно российским стандартам, в метрической системе угол при вершине витков всегда составляет 60°, а в дюймовой он может быть равен 55°. Соответственно, гребни винтовой нарезки становятся более острыми, а их число на заготовках одинаковой длины увеличивается.
Однако многие изделия, применяемые сейчас в России, изготовлены по американскому образцу, где угол при вершине выступов равняется 60°. Об этом говорит буква G, нанесенная на корпус фитинга.
Дюйм не относится к метрической системе мер. Его размер соответствует 2,54 см, т. е. 25,4 мм.
ПРИМЕНЕНИЕ ПРЕМИУМ-СОЕДИНЕНИЙ НА СКВАЖИННОМ ОБОРУДОВАНИИ
Резьбы применяются не только непосредственно на трубе, но и на скважинном оборудовании, которое свинчивается с нашей резьбой. Можно выделить три направления использования премиум-резьб на скважинном оборудовании для ремонта скважин:
- cоединительные резьбы на якорно-пакерном оборудовании;
- патрубки и переводники;
- резьбы на оборудовании специального назначения.
Использование резьб класса «премиум» в производстве скважинного оборудования сегодня рассматривается как стандартная практика ведущих мировых производителей, что заставляет и нас идти по этому пути. Для того чтобы увеличить использование нашей резьбы во внутрискважинном оборудовании, мы развиваем сеть лицензиатов. В частности, в рамках развития лицензионной деятельности мы организовали Консорциум поставщиков для нефтегазового комплекса, куда на сегодняшний день помимо «ТМК — Премиум Сервис» входят производитель устьевого оборудования АК «Корвет» и производитель внутрискважинного оборудования «Тяжпрессмаш». Ответственность участников консорциума застрахована ГСК «Югория». В настоящее время мы ведем работу по расширению Консорциума и надеемся, что в будущем в его составе появятся новые участники. В идеале мы хотели бы видеть в Консорциуме всех российских производителей внутрискважинного оборудования.
Среди главных целей Консорциума можно назвать поставку колонн в полной комплектации, организацию единого сервисного и инжинирингового центра.
Важно отметить, что после создания Консорциума поставки идут от лица последнего, а не отдельных компаний. На сегодняшний день у нас уже есть опыт таких поставок (см
«Комплексные поставки Консорциума поставщиков для нефтегазового комплекса»).
Соединения стальных труб: виды, назначение, требования
Классификация соединений стальных труб. Стальные трубопроводы санитарно-технических систем, по которым перемещаются вода, пар, газ, состоят из отдельных участков труб, которые соединяются между собой: резьбой, сваркой, фланцами, накидными гайками. Места соединения труб (стыки) должны быть прочными, герметичными и долговечными. Большинство соединений на трубах изготовляется неразъемными (сварные, резьбовые), но для возможности демонтажа трубопроводов при их ремонте, а также в местах установки арматуры предусматриваются разъемные соединения (фланцевые, накидной гайкой).
Соединение стальных труб на резьбе применяют на водогазопроводных трубах. На обычных трубах резьбу нарезают, а на тонкостенных накатывают. Резьба на трубах должна быть чистой. Не допускается нарезка с сорванной или неполной резьбой общей длиной более 10 % длины рабочей части. В санитарно-технических устройствах для резьбовых соединений применяют нарезку или накатку наружной резьбы на концах соединяемых труб и навертывание муфты с резьбой. Длина резьбы соединительных труб должна быть такой, чтобы между обоими концами труб, ввернутыми до отказа в муфту, оставался зазор не менее 5 мм. Данный вид резьбового соединения называют коротким. Если при резьбе типа «цилиндр на цилиндр» необходимо сделать разъемное соединение, то на одном конце трубы нарезают короткую резьбу, а на другом резьбу — длинную, т.е. такой длины, чтобы на нее можно было согнать контргайку и следом за ней муфту с запасом 2-3 нитки (рисунок ниже). Соединение с навернутыми на нее муфтой и контргайкой называют сгоном.
Оцинкованных
Цинк относится к тем металлам, которые не подвергаются коррозии. Поэтому, лучшей защиты для стальных труб от воздействия влаги – не придумаешь.
Процесс оцинкования предвидит покрытие внутренней и внешней поверхности стояка цинком. Срок эксплуатации такого трубопровода определяется качеством покрытия и толщиной наносимого слоя металла.
Соединяются оцинкованные стояки с помощью резьбы или сварки. Многие считают, что оцинкованные трубы вообще запрещается использовать для прокладки водопроводов. Но это не так. Дело в том, что такие стояки не рекомендуется применять для транспортировки горячей воды.
А вот использование изделий для снабжения дома холодной водой не представляет никакой опасности для человеческого организма. Главное, чтобы питьевым трубопроводом пользовались постоянно, и вода не застаивалась в трубах. Тогда в такой жидкости наличие цинка будет около 5 мг/л, что ниже максимально допустимой концентрации в сутки (норма 12-15 мг/л).
Важно! Степень концентрации цинка можно определить самостоятельно: если показатели наличия цинка повышенные, то вода имеет вяжущий привкус. Оцинкованный стояк. Используют оцинкованные стояки для прокладки автономного водопровода
С их помощью обустраивают скважины, хотя ГОСТ не предвидит использование таких стояков в качестве обсадной трубы
Используют оцинкованные стояки для прокладки автономного водопровода. С их помощью обустраивают скважины, хотя ГОСТ не предвидит использование таких стояков в качестве обсадной трубы.
Дело в том, что водообмен в скважине – небольшой, что не исключает возможности ухудшения химического состава воды. Плюс к этому, под воздействием грунтовой среды, если стыки ненадежно уплотнены, возможна электрохимическая коррозия.
В случае свинчивания стыка пользуются резьбовыми герметиками. К наиболее качественным относятся уплотнители серии РУСМА, надежно герметизирующие и защищающие резьбовые соединения.
Коническая резьба и ее применение: внутренняя со стандартным калибором и естественным моментом завинчивания
Коническая трубная резьба широко используется в создании трубопроводов, работающих под давлением (водопровод, отопление, топливные магистрали и газопроводы), поскольку обеспечивает герметичность соединений даже при напоре в десятки МПа.
Когда говорят об универсальности конической нарезки, имеют ввиду возможность ее монтажа совместно с цилиндрическими муфтами. К такому типу соединения приходится прибегать при подключении к трубам, у которых частично разрушилась или деформировалась внутренняя резьба, а заменить дефектный участок или решить проблему сваркой не представляется возможным.
Впрочем, при соблюдении установленных норм взаимозаменяемости по ГОСТ 6357-81 внутренняя трубная цилиндрическая резьба может идти в соединении с конической. Но в этом случае должна выдерживаться длина ввинчивания отдельных элементов, допуски по диаметру и класс точности исполнения.
Стандарты трубной конической резьбы по гост 6211 81: диаметр и другие размеры
Давая классификацию соединений, мы сознательно не коснулись всего многообразия резьбовых профилей. Потому как для нарезки винта на конических трубах подходит только треугольная форма – самая надежная и прочная. Правда, она имеет несколько вариантов исполнения вершины и основания ниток в зависимости от применяемых стандартов. И вот здесь уже возможны отличия.
Так называемая британская трубная коническая резьба имеет профиль треугольника со скругленными зубцами и ответными впадинами (стандарт BSPT). Это позволяет использовать ее одновременно с жидкими герметиками и уплотняющими лентами. Кроме того, округлые кромки отлично держат динамические нагрузки. Угол α у вершины каждого треугольника составляет 55º, а все размеры задаются по стандартам дюймовой системы мер.
Отечественный аналог – ГОСТ 6211 81 жестко регламентирует параметры дюймового конического профиля:
- Уклон по отношению к осевой линии трубы (конусность) выдерживается на уровне 1:16. При этом ее длина и выбранный размер сечения роли не играют.
- Конусное соединение допускается только для труб, диаметр которых не превышает 6ʺ, так что резьба тоже имеет соответствующие ограничения по размеру.
В профиле NPT равнобедренные треугольные витки (α=60º) имеют плоские вершины с такими же ответными основаниями. Винтовая нарезка выполняется в соответствии с американскими стандартами UNS (с крупным шагом), UNF и UNEF (с мелким и особо мелким). Здесь более скромный выбор диаметра: от 1/16ʺ до 4 дюймов. У нас для такого типа соединений разработан отдельный ГОСТ на коническую резьбу 6111-52 (дюймовая) и ГОСТ 25229-82 (метрическая).
Винт с углом профилей в 60º работает на смятие, создавая герметичное, но неразъемное соединение. Применяется в машино- и станкостроении для трубопроводов, в которых циркулируют ГСМ, вода или газообразные рабочие среды под давлением. Коническая трубная резьба способна выдержать максимально-возможное давление.
Обозначения: метчик, чертежи
ГОСТ для конической резьбы предусматривает следующие обозначения:
- R или Rc – наружная или внутренняя. Следом обязательно указывается номинальный диаметр, выраженный в дюймах.
- LH – левая. Если конусная резьба имеет правое исполнение, в обозначении эта маркировка отсутствует (параметр по умолчанию).
- Rр – указывает на цилиндрическую форму внутренней нарезки, совместимую с наружной конусной.
Применяйте конусную резьбу по назначению
Американское обозначение трубной конической резьбы сложнее, но информативнее. Помимо уточнения положения нарезки (MNPT – наружная, FNPT – внутренняя) в маркировке указываются следующие параметры:
- номинальный диаметр;
- число витков на единицу длины;
- группа по типу исполнения профиля;
- класс точности для наружной (А) и внутренней нарезки (В).
ПОСМОТРЕТЬ ВИДЕО
Диаметр задается в дюймах дробью или по присвоенному номеру. Коническая трубная резьба часто применяется в соединениях комуникаций. Конусная дюймовая труба одна из самых популярных в использовании в местах с большим давлением.
Коническая резьба NPT/NPTF: основные характеристики и стандарты
Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.
Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.
Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.
Схема NPT резьбы
Виды дюймовой резьбы:
- NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
- NPS – цилиндрическая резьба.
- NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.
Основные параметры самых распространенных резьбовых соединений NPTF:
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
| NPTF 1/16″ | 7.870 | 6.00 | 27 | 0.940 |
| NPTF 1/8″ | 10.217 | 8.25 | 27 | 0.940 |
| NPTF 1/4″ | 13.577 | 10.70 | 18 | 1.411 |
| NPTF 3/8″ | 17.016 | 14.10 | 18 | 1.411 |
| NPTF 1/2″ | 21.211 | 17.40 | 14 | 1.814 |
| NPTF 3/4″ | 26.566 | 22.60 | 14 | 1.814 |
| NPTF 1″ | 33.195 | 28.50 | 11.5 | 2.209 |
| NPTF 1 1/4″ | 41.952 | 37.00 | 11.5 | 2.209 |
| NPTF 1 1/2″ | 48.021 | 43.50 | 11.5 | 2.209 |
| NPTF 2″ | 60.060 | 55.00 | 11.5 | 2.209 |
| NPTF 2 1/2″ | 72.642 | 65.50 | 8 | 3.175 |
| NPTF 4″ | 113.913 | 107.00 | 8 | 3.175 |

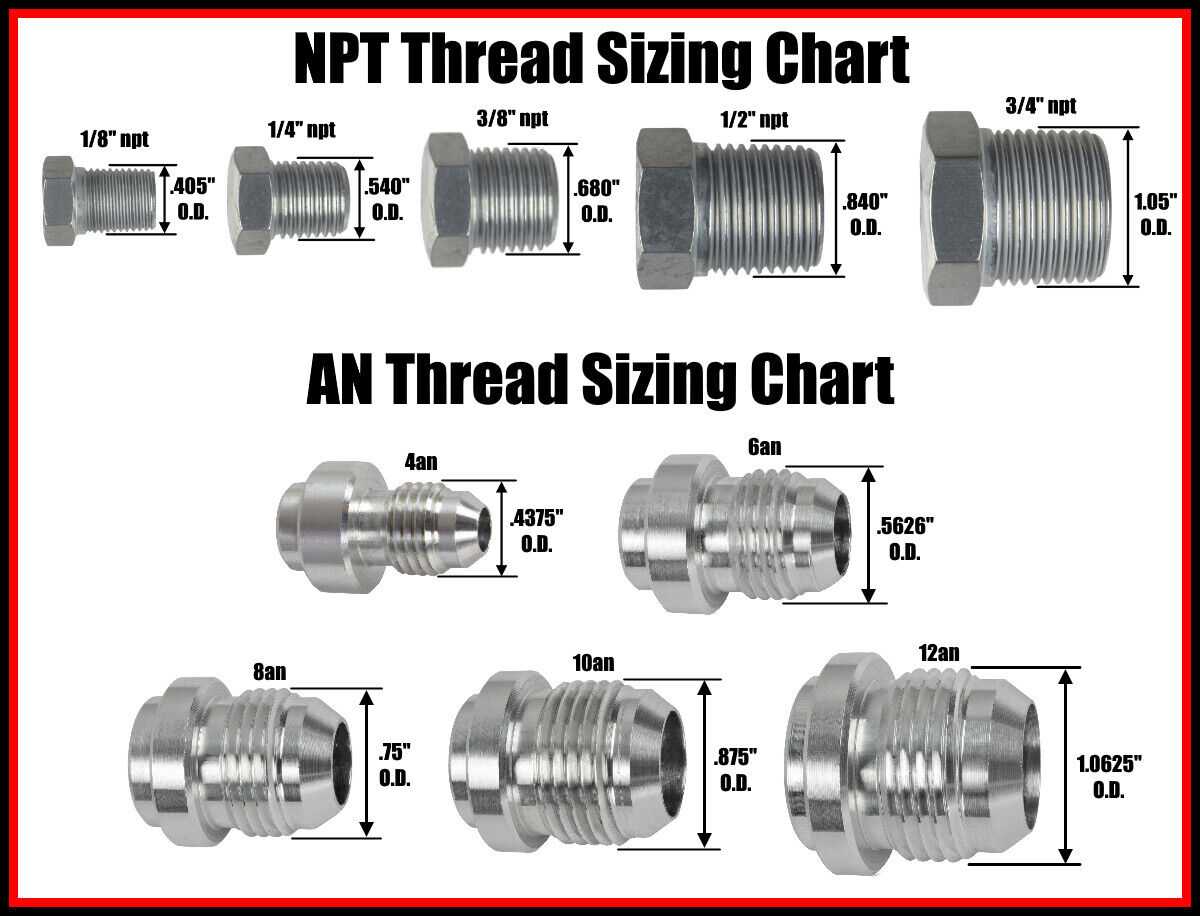

Основные параметры самых распространенных резьбовых соединений NPT:
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
| NPT 1/16″ | 7.870 | 6.00 | 27 | 0.940 |
| NPT 1/8″ | 10.217 | 8.25 | 27 | 0.940 |
| NPT 1/4″ | 13.577 | 10.70 | 18 | 1.411 |
| NPT 3/8″ | 17.016 | 14.10 | 18 | 1.411 |
| NPT 1/2″ | 21.211 | 17.40 | 14 | 1.814 |
| NPT 3/4″ | 26.566 | 22.60 | 14 | 1.814 |
| NPT 1″ | 33.195 | 28.50 | 11.5 | 2.209 |
| NPT 1 1/4″ | 41.952 | 37.00 | 11.5 | 2.209 |
| NPT 1 1/2″ | 48.021 | 43.50 | 11.5 | 2.209 |
| NPT 2″ | 60.060 | 55.00 | 11.5 | 2.209 |
| NPT 2 1/2″ | 72.642 | 65.50 | 8 | 3.175 |
| NPT 4″ | 113.913 | 107.00 | 8 | 3.175 |
| NPT 5″ | 141,300 | 134,384 | 8 | 3.175 |
| NPT 6″ | 168,275 | 161,191 | 8 | 3.175 |
| NPT 8″ | 219,075 | 211,673 | 8 | 3.175 |
| NPT 10″ | 273,050 | 265,311 | 8 | 3.175 |
| NPT 12″ | 323,850 | 315,793 | 8 | 3.175 |
Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).
ПрофИнст Строй предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:
- Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
- Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
- Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
- Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
- Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
- Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.
Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.
Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами ПрофИнст Строй по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.
Общая информация
Хотя NPT не являются хорошими герметиками, несмотря на их недостатки, использование NPT также имеет некоторые большие преимущества. Во-первых, фитинги NPT легко доступны, и они бывают самых разных размеров, форм, комбинаций и материалов. Это наиболее часто и широко используемые типы резьбы, обеспечивающие более простую сборку без необходимости использования уплотнений и прокладок. Резьба NPTF предназначена для обеспечения сухого механического уплотнения, однако при сборке часто используется смазка. В отличие от резьбы NPT, резьба NPTF не требует уплотнения для создания герметичного соединения. NPTF основана на резьбе NPT, но с некоторыми изменениями и большей точностью.
Как правильно использовать резьбы NPT и NPTF?
Резьбы NPT и NPTF являются наиболее распространенными типами резьбы в промышленности. Они используются для соединения труб и арматуры в системах, работающих под давлением и высоких температурах.
Когда нужно выбрать между резьбой NPT и NPTF, стоит учитывать следующие факторы:
- Резьба NPT идеально подходит для герметичных соединений, особенно в системах с высоким давлением. Она имеет глубокую форму профиля, которая обеспечивает плотное прижимание соединяемых элементов и предотвращает утечки.
- Резьба NPTF рекомендуется использовать в тех случаях, когда требуется большая надежность соединения. Она имеет более крутой профиль, благодаря чему обеспечивается более плотное прижимание элементов и меньшее количество утечек.
При использовании резьбы NPT и NPTF необходимо следить за тем, чтобы соединяемые элементы соответствовали стандарту резьбы. Если в системе присутствуют элементы с разными типами резьбы, возможны утечки и поломки.
Также стоит учитывать, что резьбы NPT и NPTF предназначены для однократного использования. При повторном использовании, например при замене элементов, может потребоваться обрезать резьбу и создать новое соединение.
В итоге, правильным использованием резьб NPT и NPTF является соблюдение стандартов и выбор того типа резьбы, который лучше всего соответствует условиям эксплуатации.
Коническая резьба NPT/NPTF: основные характеристики и стандарты
Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.
Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.
Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.
Схема NPT резьбы
Виды дюймовой резьбы:
- NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
- NPS – цилиндрическая резьба.
- NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.
Основные параметры самых распространенных резьбовых соединений NPTF:
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
| NPTF 1/16″ | 7.870 | 6.00 | 27 | 0.940 |
| NPTF 1/8″ | 10.217 | 8.25 | 27 | 0.940 |
| NPTF 1/4″ | 13.577 | 10.70 | 18 | 1.411 |
| NPTF 3/8″ | 17.016 | 14.10 | 18 | 1.411 |
| NPTF 1/2″ | 21.211 | 17.40 | 14 | 1.814 |
| NPTF 3/4″ | 26.566 | 22.60 | 14 | 1.814 |
| NPTF 1″ | 33.195 | 28.50 | 11.5 | 2.209 |
| NPTF 1 1/4″ | 41.952 | 37.00 | 11.5 | 2.209 |
| NPTF 1 1/2″ | 48.021 | 43.50 | 11.5 | 2.209 |
| NPTF 2″ | 60.060 | 55.00 | 11.5 | 2.209 |
| NPTF 2 1/2″ | 72.642 | 65.50 | 8 | 3.175 |
| NPTF 4″ | 113.913 | 107.00 | 8 | 3.175 |
Основные параметры самых распространенных резьбовых соединений NPT:
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
| NPT 1/16″ | 7.870 | 6.00 | 27 | 0.940 |
| NPT 1/8″ | 10.217 | 8.25 | 27 | 0.940 |
| NPT 1/4″ | 13.577 | 10.70 | 18 | 1.411 |
| NPT 3/8″ | 17.016 | 14.10 | 18 | 1.411 |
| NPT 1/2″ | 21.211 | 17.40 | 14 | 1.814 |
| NPT 3/4″ | 26.566 | 22.60 | 14 | 1.814 |
| NPT 1″ | 33.195 | 28.50 | 11.5 | 2.209 |
| NPT 1 1/4″ | 41.952 | 37.00 | 11.5 | 2.209 |
| NPT 1 1/2″ | 48.021 | 43.50 | 11.5 | 2.209 |
| NPT 2″ | 60.060 | 55.00 | 11.5 | 2.209 |
| NPT 2 1/2″ | 72.642 | 65.50 | 8 | 3.175 |
| NPT 4″ | 113.913 | 107.00 | 8 | 3.175 |
| NPT 5″ | 141,300 | 134,384 | 8 | 3.175 |
| NPT 6″ | 168,275 | 161,191 | 8 | 3.175 |
| NPT 8″ | 219,075 | 211,673 | 8 | 3.175 |
| NPT 10″ | 273,050 | 265,311 | 8 | 3.175 |
| NPT 12″ | 323,850 | 315,793 | 8 | 3.175 |
Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).
ПрофИнст Строй предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:
- Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
- Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
- Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
- Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
- Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
- Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.
Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.
Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами ПрофИнст Строй по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.
Самоконтрящаяся гайка — что это
Практически все механизмы работают в условиях вибрации, ветровых, динамических и ударных нагрузок. Даже детская коляска или конструктор подвергаются их воздействию. В результате простые резьбовые соединения раскручиваются.
Проблему устраняли или с помощью жесткого стопорения (шплинты, отгибные шайбы, проволока), или фрикционного соединения: контргайки, гровера, пружинные шайбы. Но это сложно, нетехнологично и в некотором роде некрасиво. Например, ехать на дорогом велосипеде с двумя гайками на каждой стороне заднего или переднего колеса.
Неожиданное решение было найдено в 30-х годах прошлого века в США: запатентована самостопорящаяся гайка, которая самостоятельно, без дополнительных креплений, держит соединение в условиях вибрации. Изобретатели и конструкторы на этом не остановились и запатентовали более 100 видов гайки-стопора.
В России такая гайка производится по ГОСТ (регулирует вес, размер резьбы, вид металла, защитное покрытие), за рубежом контроль за производством ведется с помощью евростандартов (DIN). А вот сила крутящего момента не указывается. Правда в Европе она оговаривается в ISO 2320.
